Конфигурация аварийно-командного автомобиля — это не покупка стандартной машины с последующим добавлением нескольких устройств связи. Это индивидуальный системный проект, который включает выбор автомобиля, спутниковый или сотовый канал связи, полевую коммуникацию, бортовые командные системы, аудио- и видеооборудование, вспомогательные устройства, электропитание и контроль внутренней среды.

Многие организации начинают с прямого вопроса о цене, но стоимость аварийно-командного автомобиля может сильно отличаться в зависимости от типа машины, каналов связи, бортовых систем, функций диспетчеризации и требований к работе на месте. Перед покупкой или переоборудованием автомобиля пользователь должен сначала уточнить, какие задачи должна выполнять машина, где она будет работать, сколько команд должна поддерживать и какие системы необходимо подключить.

Начните с подходящей автомобильной платформы

Первый шаг — выбор шасси автомобиля. Аварийно-командный автомобиль имеет высокий уровень индивидуальной настройки, и обычно не существует одной стандартной модели, подходящей для каждого проекта. Чаще всего такие машины переоборудуют из серийных внедорожников, пикапов, микроавтобусов, автобусов или контейнерных грузовиков.

Небольшие командные автомобили обычно создаются на базе полноприводных внедорожников или пикапов. Они могут перевозить основное оборудование связи и управления, сохраняя высокую мобильность. Благодаря меньшему размеру и лучшей проходимости они часто используются как передовые командные машины, которые способны быстро добраться до сложных аварийных участков.

Средние командные автомобили часто переоборудуют из микроавтобусов или аналогичных транспортных средств. Они дают больше внутреннего пространства для командных устройств, оборудования связи, конференц-дисплеев, сидений, диспетчерских консолей и временных рабочих зон. Такой тип автомобиля подходит для общей поддержки аварийной связи и задач управления на месте, но его проходимость может быть ниже, чем у небольшого внедорожника.

Крупные командные автомобили обычно используют автобусы или контейнерные грузовики в качестве базовой платформы. Они могут нести больше коммуникационного, командного, конференц-, видео-, энергетического и вспомогательного оборудования. Командные автомобили контейнерного типа также могут проектироваться с раздвижными отсеками, электромагнитным экранированием, биохимической защитой или специальными климатическими возможностями. Однако такой тип автомобиля имеет самую высокую стоимость переоборудования и требует более детального планирования.

Создайте канал связи с командным центром

После выбора автомобильной платформы следующий шаг — выбор внешнего канала связи. Этот элемент определяет, как автомобиль будет взаимодействовать с удаленным командным центром, государственной диспетчерской, корпоративным аварийным центром или региональной координационной платформой.

Спутниковая связь часто требуется, когда автомобиль должен работать в районах без покрытия общественной сети или когда общественная сеть может отказать во время бедствий. Автомобильные спутниковые системы могут включать антенны связи в движении и антенны фиксированного наведения. Разница в цене может быть значительной: высокотехнологичные фазированные спутниковые антенны могут стоить сотни тысяч, тогда как некоторые фиксированные спутниковые антенные системы доступны по гораздо более низкой цене.

Если проект не требует спутниковой связи, можно использовать передачу через 4G или 5G. Типичные конфигурации включают устройства 5G CPE и маршрутизаторы с объединением нескольких SIM-карт. 5G CPE может стоить всего несколько тысяч, а многокарточное устройство агрегации может стоить десятки тысяч в зависимости от емкости каналов, объединения полосы пропускания и требований к надежности.

Во многих практических проектах спутниковая связь и 4G/5G не являются взаимоисключающими вариантами. Автомобиль может использовать 4G/5G при наличии общественных сетей и переключаться на спутник, когда покрытие слабое, повреждено или перегружено. Такой гибридный дизайн повышает устойчивость и дает командной группе больше вариантов в разных чрезвычайных условиях.

Спланируйте связь для полевых команд

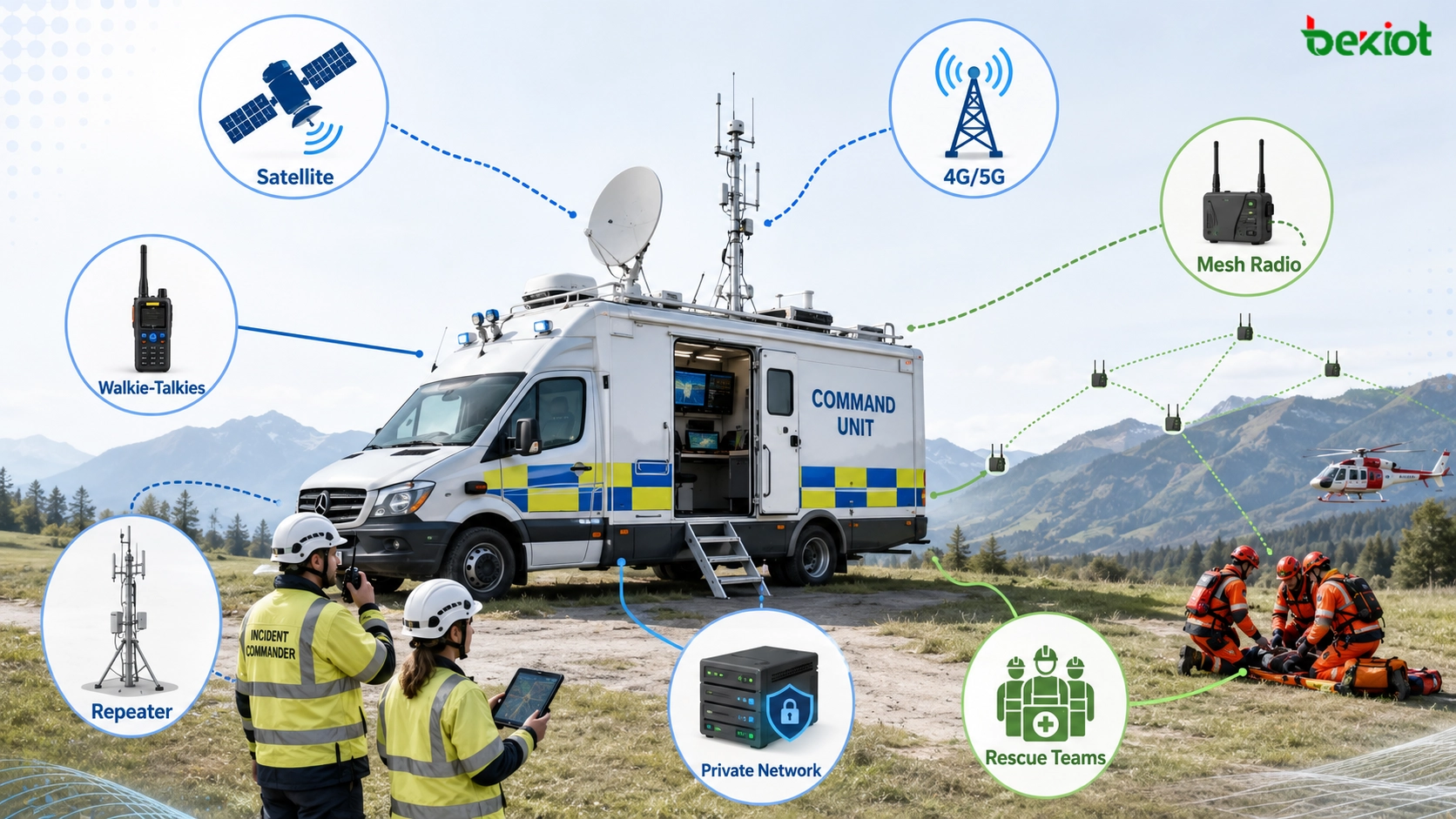

Внешний канал соединяет автомобиль с командным центром, но автомобиль также должен связываться с персоналом на месте. Это одна из самых важных частей проектирования аварийно-командного автомобиля, потому что полевые команды могут использовать разные устройства: радиостанции, индивидуальные терминалы, широкополосные mesh-радиосистемы, переносные рации, нательные камеры, дроны или мобильные видеотерминалы.

Широкополосное самоорганизующееся сетевое оборудование широко используется на аварийных площадках. Автомобильная широкополосная mesh-радиостанция может соединяться с ранцевыми, ручными, индивидуальными или воздушными радиостанциями для передачи видео, аудио и данных между полем и командным автомобилем. В зависимости от конфигурации такое оборудование может стоить от десятков тысяч до более чем ста тысяч.

Узкополосные радиостанции и рации остаются необходимыми, потому что они просты, быстры и широко используются аварийными командами. Базовая конфигурация может включать автомобильную радиостанцию в командной машине и переносные радиостанции для полевого персонала. Если требуется более широкое покрытие или групповая координация, можно добавить ретрансляторы, транкинговые базовые станции, ранцевые ретрансляторы или ретрансляционные станции на дронах.

Некоторым аварийным коммуникационным автомобилям также необходимо обеспечивать общественный сигнал 5G или частное покрытие 5G на месте происшествия. В этом случае автомобиль может нести базовую станцию 5G общественной сети или частную базовую станцию 5G. Поскольку такие системы являются высокоспециализированными, их стоимость может достигать сотен тысяч или даже миллионов в зависимости от емкости, дизайна ядра сети, спектра и требований к развертыванию.

Не воспринимайте автомобиль как простую переговорную комнату

Бортовое командное оборудование часто недооценивают. В некоторых более ранних проектах организации тратили большой бюджет на переоборудование автомобиля, но затем обнаруживали, что машиной неудобно пользоваться. Частая причина заключается в том, что автомобиль был спроектирован как временная переговорная, а не как мобильная командная платформа.

Командный автомобиль должен поддерживать быстрое развертывание управления, гибкую диспетчеризацию, объединение аудио и видео, а также управление полевыми ресурсами. Он не должен просто копировать весь командный центр внутрь машины. Если система содержит слишком много отдельных устройств, слишком много экранов и слишком много независимых рабочих процессов, операторам будет трудно пользоваться ею во время реальных чрезвычайных ситуаций.

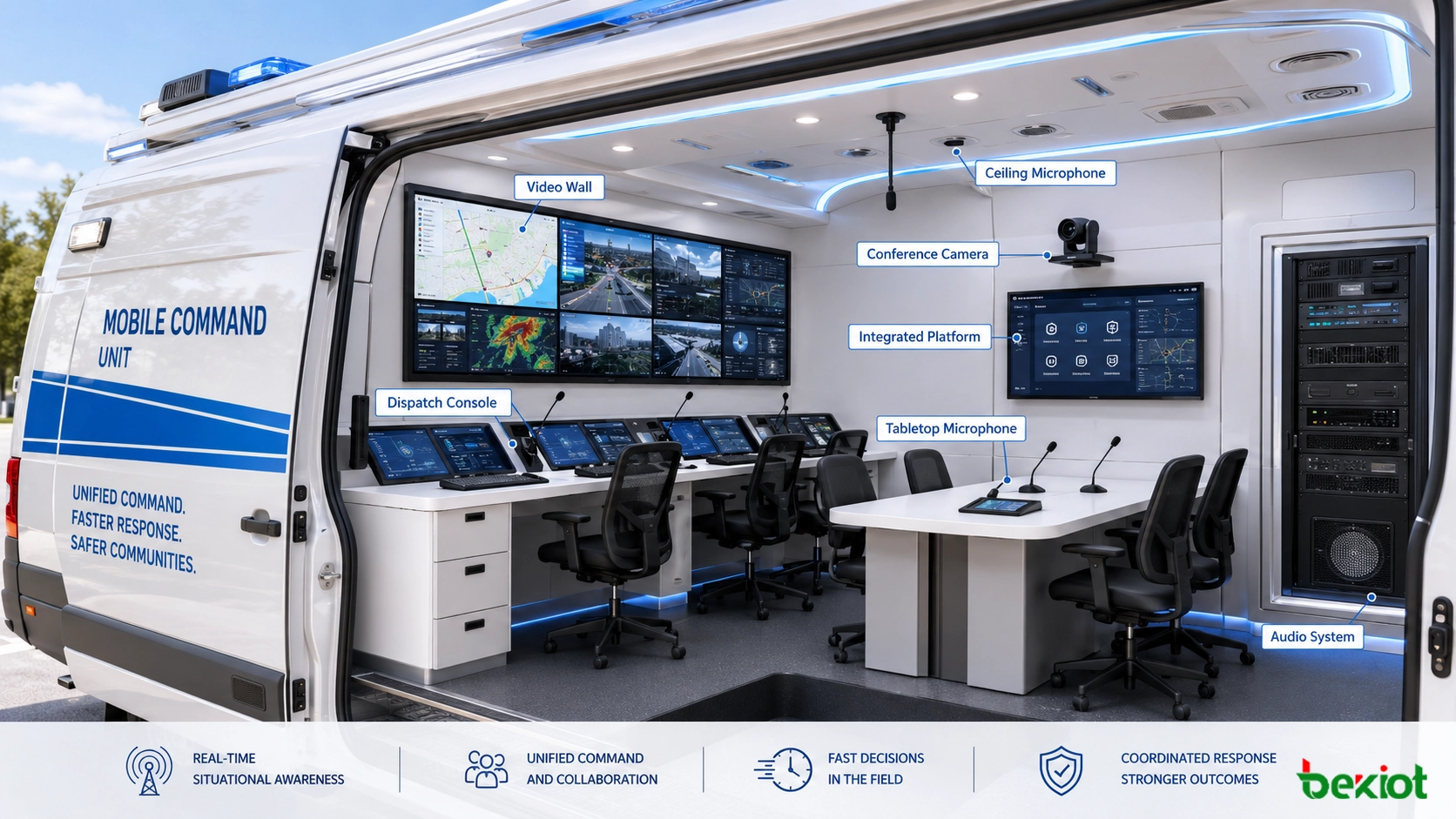

Более удачное решение — использовать высокоинтегрированную бортовую аудиовизуальную командную систему. Такая система должна управлять конференц-камерами, PTZ-камерами, камерами наблюдения, регистраторами, телефонными системами, компьютерами, дронами, роботизированными собаками, конференц-дисплеями, динамиками и другим автомобильным оборудованием через более единый интерфейс.

Бортовая система также должна поддерживать гибкую компоновку экранов и видеостену. Операторы должны иметь возможность быстро переключать, делить, увеличивать или выводить видеоисточники на главный экран. Это особенно важно, когда одновременно активны несколько видеопотоков, изображения с дронов, соединения с командным центром и полевые терминалы.

Подключайтесь к существующим платформам и удаленным центрам

Командный автомобиль не должен работать как изолированный остров. Он должен взаимодействовать с тыловым командным центром и другими полевыми автомобилями. Поэтому совместимость протоколов очень важна. Практичная автомобильная командная система может нуждаться в поддержке SIP, RTMP, GB/T 28181, интерфейсов видеопотоков, конференц-терминалов и диспетчерских платформ.

Когда полоса пропускания ограничена, система должна уметь интеллектуально сжимать видео. Например, автомобиль может отображать оригинальное видео высокой четкости внутри себя, а в командный центр отправлять одноканальное или многоканальное сжатое видео в соответствии с доступным сетевым каналом. Это помогает сохранять связь даже при ограниченной спутниковой или сотовой полосе.

Система также должна учитывать голосовую взаимосвязь. Работая с радиошлюзами, командный автомобиль может соединять разные местные рации и радиосистемы. Встроенные интерфейсы телефонных линий могут подключаться к автомобильным спутниковым телефонам, телефонным линиям 4G или ресурсам PSTN. Для проектов, которым требуется диспетчеризация на базе SIP или доступ RoIP, шлюзы и коммуникационные оконечные решения Becke Telcom могут рассматриваться как часть уровня доступа.

Совместная работа нескольких автомобилей — еще одно важное требование. Когда несколько командных автомобилей развернуты на одном инциденте или на разных площадках, им могут потребоваться аудио- и видеоконференции, возврат видео с низкой полосой, общая диспетчеризация и согласованная связь. Хорошо спроектированная система должна поддерживать такой многомашинный командный процесс, а не рассматривать каждый автомобиль как отдельную единицу.

Выбирайте аудио- и видеооборудование по размеру автомобиля

Поскольку командный автомобиль является мобильным командным центром, аудио- и видеооборудование нужно выбирать тщательно. Типичные устройства включают конференц-дисплеи, видеостены, динамики, микрофоны, аудиопроцессоры, усилители, микшеры, камеры и системы управления отображением.

Конфигурация должна соответствовать размеру автомобиля. Небольшому передовому командному автомобилю могут потребоваться только компактные дисплеи, небольшая камерная система, микрофон и базовое аудиооборудование. Средняя или крупная машина может требовать большой конференц-дисплей, несколько экранов, профессиональные микрофоны, распределенную обработку звука и более продвинутое управление отображением.

Диапазон цен на аудио- и видеосистемы может быть очень широким. Отечественные и импортные бренды, размер экранов, количество дисплеев, проводные или беспроводные микрофоны, звуковое покрытие, качество камер, требования к записи и системы управления — все это влияет на итоговый бюджет. Во многих проектах компания по переоборудованию автомобиля предоставляет пользователю список оборудования и коммерческое предложение для проверки.

Добавьте вспомогательное оборудование для полевых операций

Разным командным автомобилям могут требоваться разные вспомогательные устройства. Типичные варианты включают подъемные мачты на крыше, PTZ-камеры, прожекторы, сигнальные огни, громкоговорители, док-станции для дронов, крышные платформы, мобильные обзорные камеры, переносные электростанции и комплекты для полевого развертывания.

Эти устройства нужно планировать заранее, потому что многие из них должны крепиться к кузову или крыше автомобиля. Их размер, вес, потребление энергии, прокладка кабелей, ветровая нагрузка и способ установки могут повлиять на проект переоборудования. Если такие устройства добавляются после завершения основной конструкции автомобиля, проект может потребовать дополнительной переделки.

Дроны, мобильные камеры, переносные энергетические системы и временные полевые терминалы также следует рассматривать с точки зрения хранения и рабочего процесса. Автомобилю нужно достаточно места, чтобы хранить, заряжать, развертывать и возвращать эти устройства. Иначе оборудование может присутствовать в списке, но оставаться неудобным для использования в реальных операциях.

Проектируйте питание и климатический контроль заранее

Управление питанием — одна из основ надежного командного автомобиля. Система должна обеспечивать стабильное питание для устройств связи, дисплеев, камер, компьютеров, маршрутизаторов, спутниковых терминалов, аудиосистем, освещения, кондиционирования и вспомогательного оборудования.

Проект должен включать емкость бортовой батареи, внешний ввод питания, мощность инвертора, конфигурацию генератора, стратегию зарядки, распределение питания, заземление, защиту от перегрузки и переключение между внутренними и внешними источниками питания. Если систему питания недооценить, автомобиль может не выдержать длительные полевые операции.

Контроль внутренней среды также важен. Автомобилю могут потребоваться кондиционирование, управление освещением, шторы, управление звуком, управление сиденьями, подъемные механизмы дисплеев и централизованные панели управления. Эти функции могут казаться второстепенными, но они напрямую влияют на комфорт операторов, стабильность оборудования и эффективность управления во время длительных миссий.

Согласуйте конфигурацию с задачей

Командный автомобиль должен конфигурироваться по типу задачи, а не по внешнему виду. Общественная безопасность, пожарно-спасательные работы, транспорт, энергетика, промышленные парки, борьба с наводнениями, лесное хозяйство, управление чрезвычайными ситуациями и безопасность крупных мероприятий могут требовать разных возможностей связи и управления.

Перед запросом коммерческого предложения пользователь должен подготовить базовый список требований. В него следует включить размер автомобиля, среду эксплуатации, дальность связи, метод обратного канала, устройства полевых команд, источники видео, интерфейс командного центра, ожидаемое время работы, количество операторов, необходимые дисплеи, потребность в питании и дополнительное оборудование.

При наличии четкого списка требований компании по переоборудованию автомобилей и поставщики коммуникационных систем могут предложить более точный дизайн и цену. Без этого шага предложение может выглядеть привлекательным, но не соответствовать реальным полевым потребностям.

Заключение

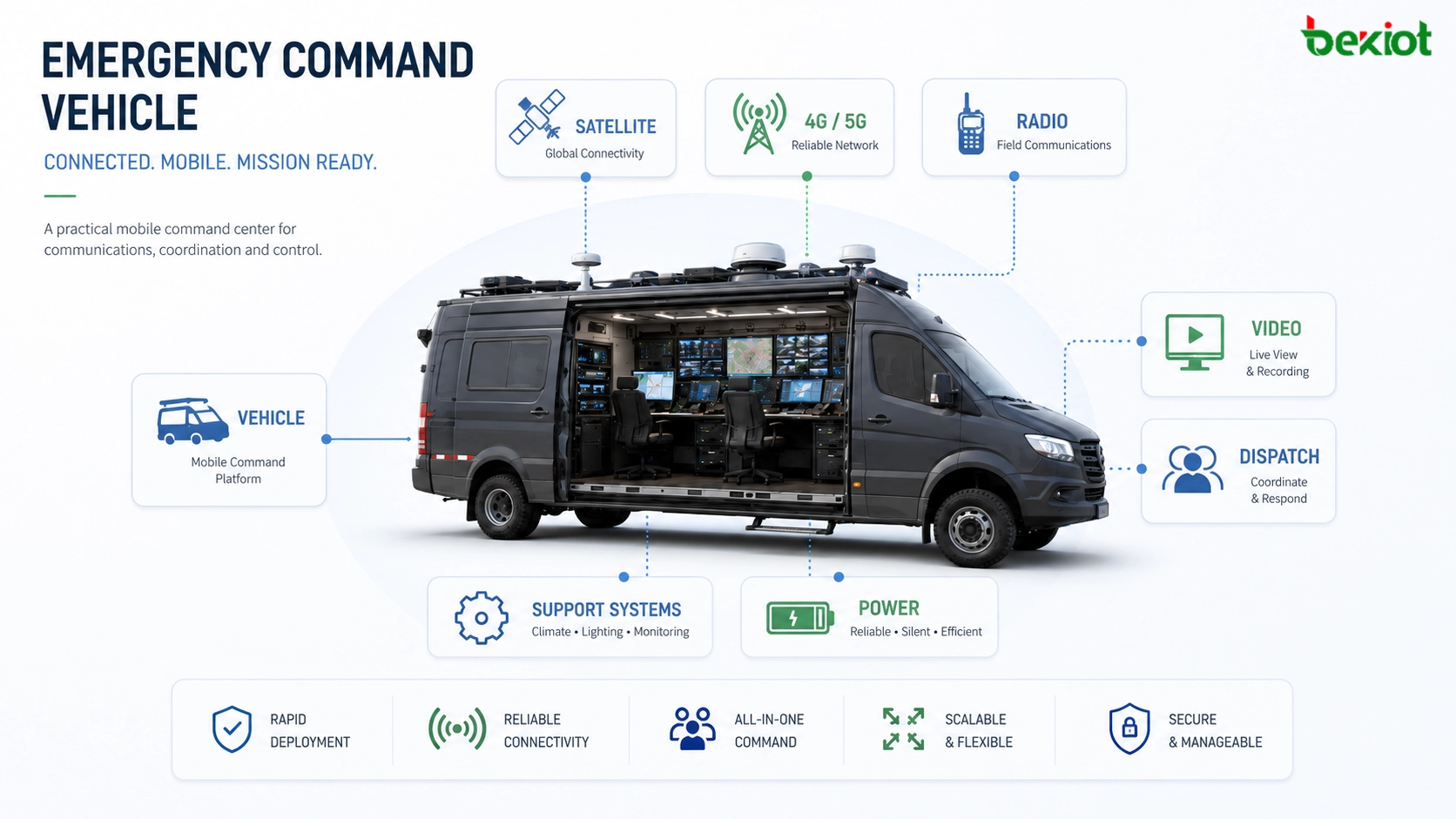

Конфигурация аварийно-командного автомобиля обычно включает шесть основных шагов: выбор автомобильной платформы, выбор внешних каналов связи, планирование полевого доступа связи, проектирование бортовых командных систем, конфигурацию аудио-видео и вспомогательного оборудования, а также создание систем питания и контроля среды.

Итоговая стоимость зависит от многих переменных, включая тип автомобиля, спутниковый или 4G/5G обратный канал, широкополосные mesh-системы, радиодоступ, частные базовые станции 5G, бортовое командное программное обеспечение, видеосистемы, вспомогательные устройства и проект питания. Успешный командный автомобиль следует оценивать не только по количеству оборудования, которое он несет, а по тому, способен ли он поддерживать быстрое развертывание, стабильную связь, понятную диспетчеризацию, видимость на месте и эффективную координацию с тыловым командным центром.

Для организаций, планирующих проект аварийно-командного автомобиля, самый практичный подход — сначала определить сценарии, а затем подбирать автомобиль и системы вокруг этих сценариев. Это помогает сохранить фокус проекта, избежать ненужных расходов и гарантировать, что автомобиль действительно поддержит аварийное реагирование, когда это потребуется.

FAQ

Всегда ли аварийно-командный автомобиль должен включать спутниковую связь?

Не всегда. Спутниковая связь важна, когда автомобиль должен работать вне покрытия общественных сетей или когда ожидается отказ сети. Если автомобиль в основном работает в городских районах с сильным покрытием 4G/5G, сотовой агрегации может быть достаточно, но спутник все равно может служить резервным каналом.

Как проектным командам избежать избыточной комплектации автомобиля?

Лучший способ — определить реальные сценарии использования до выбора оборудования. Если автомобиль поддерживает только локальное полевое управление, ему может не понадобиться большое количество высокотехнологичных систем. Если он поддерживает региональную аварийную координацию, могут потребоваться более развитые обратные каналы, видео, питание и диспетчерские возможности.

Почему рабочий процесс оператора важнее количества устройств?

Во время чрезвычайных ситуаций операторам нужны быстрое переключение, ясные инструкции и простое управление. Автомобиль со слишком большим количеством независимых устройств может замедлить работу, если интерфейс запутан. Интегрированные рабочие процессы ценнее, чем простое добавление оборудования.

Что нужно проверить перед окончательной сдачей?

Финальные испытания должны включать автономность питания, стабильность спутникового или 4G/5G канала, радиосвязь, возврат видео, качество звука, управление дисплеями, заземление автомобиля, эффективность охлаждения, фиксацию оборудования, аварийное освещение и взаимодействие с тыловым командным центром.
