Связь при реагировании на чрезвычайные ситуации должна продолжать работать, когда обычная инфраструктура перегружена, повреждена, недоступна или не может покрыть зону происшествия. Надежное решение не может зависеть от одной сети. Оно должно сочетать широкополосную передачу, узкополосную голосовую диспетчеризацию, резервирование через спутник, позиционирование, возможность отправки коротких сообщений и IoT-сенсорику, чтобы полевые команды, командно-штабные машины, временные командные пункты и тыловые центры управления могли оставаться на связи в сложных условиях.

Спецификация YJ/T27-2024 по построению возможности связи при экстренном управлении служит важным ориентиром для создания подобных систем. Она разделяет полевые технологии связи на три основные группы: широкополосная связь, узкополосная связь и связь IoT. Вместе эти технологии охватывают аудио, видео, передачу данных, диспетчеризацию команд, передачу местоположения, считывание показаний оборудования и связь последнего рубежа.

Стандарты помогают превратить оборудование в систему

Планирование экстренной связи не должно сосредотачиваться только на закупке терминалов или развертывании одной сети. Настоящая цель — создать систему возможностей, которая поддерживает команды, командные пункты, транспортные средства, воздушные суда, мобильные подразделения и тыловые платформы. YJ/T27-2024 предоставляет проектировщикам структуру для оценки команд связи, технических средств, методов развертывания и требований к полевой поддержке.

В практических проектах это означает, что широкополосные линии должны поддерживать возврат видео и данных, узкополосные системы — стабильную голосовую диспетчеризацию, спутниковые линии — дальнюю связь, а сети IoT — сбор полевой сенсорной информации. Эти уровни должны работать совместно, а не как изолированные подсистемы.

Полное решение также должно учитывать быстрое развертывание, самоорганизующуюся сеть, совместимость с оборудованием разных поставщиков, мобильность терминалов, доступ к центру управления и непрерывность обслуживания при изменении обстановки.

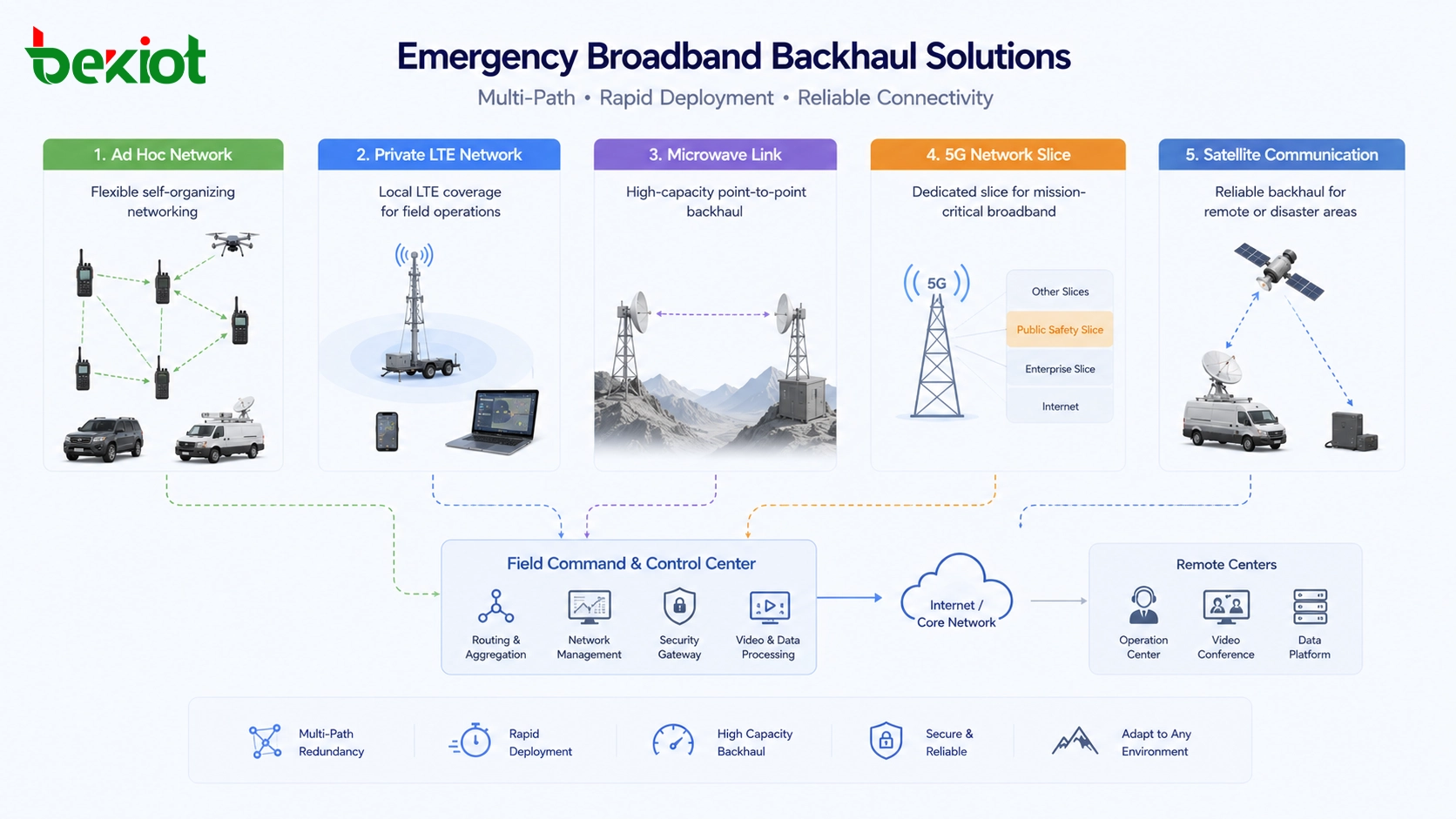

Широкополосные линии передают видео и высокоскоростные данные

Широкополосная связь используется, когда месту реагирования требуется видеовозврат, мультимедийная диспетчеризация, обмен большими объемами данных, передача карт, доступ мобильных терминалов и подключение к платформе управления. Это особенно важно для полевых командно-штабных машин, мест спасения, временных командных пунктов, возврата видео с дронов и взаимодействия мобильных групп.

Широкополосная самоорганизующаяся сеть подходит для быстрого полевого развертывания, поскольку она проста в построении, быстро запускается и способна автоматически формировать сеть. Она должна поддерживать самоорганизацию и самовосстановление, чтобы узлы связи могли адаптироваться при перемещении транспортных средств, команд или ретрансляционных точек. В условиях открытой прямой видимости с всенаправленными антеннами однозвенная линия базовой станции должна обеспечивать дальность передачи не менее 100 км, скорость передачи данных не менее 30 Мбит/с и мощность передачи устройства не более 10 Вт.

Ключевые технологии могут включать OFDM, TDMA, ATPC и помехоустойчивые методы передачи на одинаковых частотах. Сеть должна поддерживать несколько частотных диапазонов и гибкие топологии, включая звезду, цепь, ячеистую и гибридную структуры. Она также должна поддерживать различные формы терминалов: носимые, ранцевые, бортовые и воздушные узлы.

Частные сети LTE и 5G поддерживают мобильные полевые операции

Частные сети LTE полезны, когда зоне полевого управления требуется широкополосное беспроводное покрытие для многих пользователей и мультимедийных услуг. Они могут предоставлять кластерную мультимедийную связь и услуги пакетной передачи данных для мест спасения, зон реагирования на бедствия и временных командных зон. Типичные приложения включают полевые аудио- и видеозвонки, диспетчеризацию, услуги определения местоположения и доступ мобильных терминалов.

Практическая частная сеть LTE должна соответствовать техническим стандартам на основе LTE, например, определенным организациями CCSA или B-TrunC. Она должна поддерживать пиковые скорости передачи данных не менее 100 Мбит/с по нисходящей линии и 50 Мбит/с по восходящей, а также обеспечивать малую задержку, широкое покрытие и высокую мобильность на больших скоростях. Поддержка позиционирования и синхронизации, например BeiDou и GPS, может улучшить координацию команды и синхронизацию сети.

Сетевая нарезка 5G предоставляет еще один вариант, когда общедоступная беспроводная инфраструктура может использоваться с приоритетом и логическим разделением. С помощью приоритетного планирования QoS и мягкой нарезки DNN, 5G может поддерживать безопасный доступ к информационным сетям экстренного управления, возврат голоса и видео, мобильные индивидуальные терминалы, данные IoT и услуги конвергенции широкой и узкой полосы.

Микроволновые системы усиливают уровень обратной связи

Широкополосные микроволновые линии часто используются для создания выделенных высокопроизводительных трактов передачи между полевыми узлами, временными командными пунктами, ретрансляторами и тыловыми центрами. Направленная микроволновая передача может обеспечить высокую пропускную способность, малую задержку и гибкую сетевую структуру для спасательных работ и полевых операций.

Частная широкополосная микроволновая линия должна поддерживать скорость передачи не менее 200 Мбит/с и дальность одного перехода не менее 5 км. Она также должна поддерживать многозвенную каскадную передачу. При эквивалентных условиях сигнала каскадная передача должна избегать заметных потерь полосы и не должна вносить излишних задержек. Быстрое наведение антенны также важно, поскольку экстренное развертывание не может зависеть от длительной инженерной подготовки.

Для сложного рельефа или поврежденной инфраструктуры микроволновые линии могут служить временной магистралью, соединяя полевое видео, командные данные, бортовые системы и локальные широкополосные сети с центром управления.

Загоризонтные и спутниковые линии обеспечивают непрерывность

Некоторые инциденты происходят в удаленных горах, прибрежных акваториях, крупных зонах бедствия, пустынях, лесах или регионах, где наземные линии связи недоступны. В таких случаях загоризонтные и спутниковые технологии становятся важными резервными или основными средствами связи.

Микроволновая связь через рассеяние использует тропосферное рассеяние для построения дальних точек связи за пределами прямой видимости. Ее можно использовать как отказоустойчивый метод связи, когда обычные наземные трассы трудно организовать. Практическая система должна поддерживать загоризонтную связь точка-точка на расстояние до 90 км, со скоростью передачи не менее 4 Мбит/с и прозрачной IP-передачей.

Высокопроизводительная широкополосная спутниковая связь может обеспечить широкополосный доступ на большие расстояния между местами бедствий, полевыми командными пунктами и тыловыми центрами управления. Одна станция должна поддерживать не менее 6 Мбит/с на восходящей линии и 40 Мбит/с на нисходящей. Она также должна поддерживать доступ терминалов в зоне покрытия, услуги сети экстренного управления, связь с общедоступным Интернетом и различные формы терминалов: переносные, бортовые и воздушные.

Спутниковая связь в Ku-диапазоне с широким лучом может обеспечить выделенные линии точка-точка с широким охватом. Она подходит для одноканального сбора видео, мобильных станций экстренной транкинговой связи и базовой дальней передачи, когда другие линии недоступны.

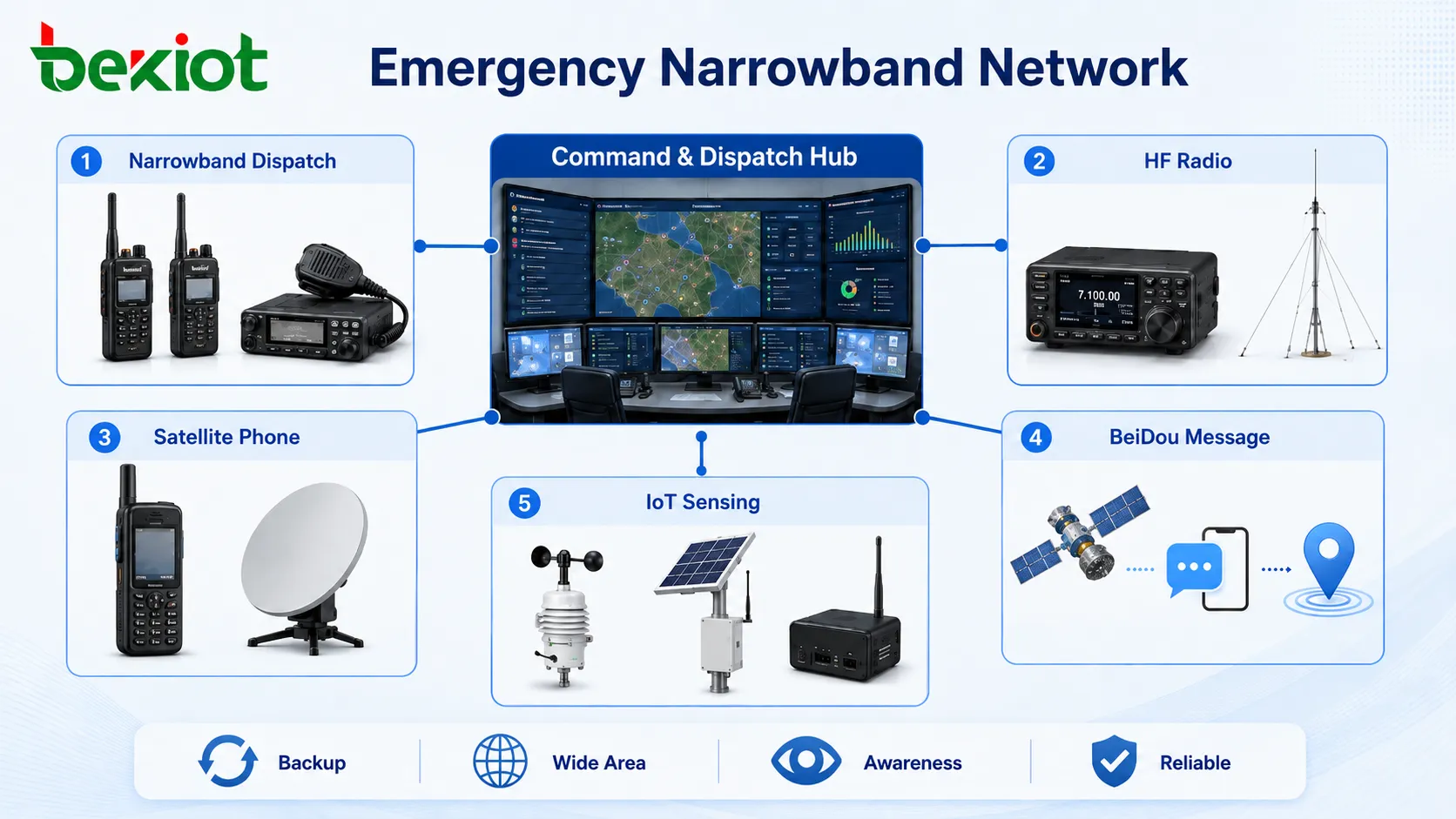

Голосовая диспетчеризация по-прежнему требует узкополосной защиты

Даже когда широкополосные сети доступны, узкополосная связь остается необходимой для экстренного управления. Голосовая диспетчеризация должна быть простой, стабильной, прямой и отказоустойчивой. Она должна поддерживать связь команды, когда пропускная способность широкой полосы ограничена или когда видеосети и сети данных прерваны.

Узкополосная транкинговая связь в основном использует выделенный для чрезвычайных ситуаций диапазон 370 МГц для построения сетей командной голосовой связи для спасательных работ и полевой диспетчеризации. Цифровая транкинговая система должна поддерживать технологию PDT, модуляцию 4FSK, синхронную сеть и несколько режимов работы: прямой режим, ретрансляторный и транкинговый.

Соответствующие частотные диапазоны включают 372–376 МГц и 382–386 МГц. Через IP-технологии и коммутацию сетей узкополосные транкинговые системы также могут подключаться к общедоступным PoC-системам, поддерживая конвергенцию между выделенными сетями экстренной связи и услугами общественной связи.

Самоформирующиеся голосовые сети расширяют полевое покрытие

Узкополосные самоорганизующиеся сети используются для расширения голосовых каналов между командами, транспортными средствами, ретрансляторами и полевыми командными пунктами. Как и широкополосные самоорганизующиеся системы, они должны поддерживать простое развертывание, автоматическое построение сети и самовосстановление. Однако их основная задача — защита голосовых услуг и услуг с низкой скоростью передачи, а не больших мультимедийных потоков.

Узкополосная самоорганизующаяся сеть должна поддерживать не менее четырех узлов и допускать цепное, ячеистое, звездообразное или гибридное автоматическое построение. Она должна поддерживать голосовые и информационные услуги, разрешать доступ портативных и бортовых терминалов PDT или DMR и работать в выделенном для экстренных случаев диапазоне 370 МГц.

Различные форм-факторы терминалов также важны. Ранцевые, бортовые, воздушные и стационарные варианты развертывания позволяют одному и тому же коммуникационному уровню поддерживать пешие команды, мобильные транспортные средства, воздушные ретрансляторы и временные стационарные командные пункты.

КВ-радио и мобильный спутник — инструменты последнего рубежа

Экстренная КВ-связь использует отражение от ионосферы для обеспечения дальней узкополосной связи. Она подходит для связи точка-точка, когда обычные сети повреждены или недоступны. Практическая КВ-система должна поддерживать диапазон 3–30 МГц, адаптивный выбор частоты в реальном времени и помехоустойчивость.

Мобильная спутниковая связь также играет важную резервную роль. Спутниковые мобильные услуги могут предоставлять голосовую, SMS и короткую передачу данных для экстренных спасательных команд. Терминалы могут быть портативными, в виде точек доступа и бортовыми, что позволяет полевым работникам оставаться на связи даже при отсутствии наземного покрытия.

Эти технологии могут не обеспечивать высокоскоростные услуги, но они дают высокую отказоустойчивость. При экстренном планировании низкоскоростная, но доступная линия может быть ценнее, чем высокоскоростная сеть, до которой невозможно добраться.

Позиционирование и короткие сообщения поддерживают гарантию управления

Командная связь BeiDou-3 ценна в экстремальных условиях, поскольку сочетает позиционирование, навигацию, синхронизацию времени и передачу коротких сообщений. Она может поддерживать экстренную связь, командно-спасательные работы, оповещение о бедствиях, мониторинг местоположения и раннее предупреждение.

Технология коротких сообщений BeiDou обеспечивает канал связи, когда обычные сети недоступны. Система также предлагает всепогодное, широкозонное покрытие и высокую надежность. Формы терминалов могут включать портативные устройства, носимые индивидуальные средства, бортовые терминалы, воздушные терминалы и судовое оборудование.

Для руководства спасательными работами услуги позиционирования и коротких сообщений помогают центру управления знать, где находятся команды, как развиваются инциденты и были ли отправлены критические сообщения при отказе других сетей.

Сенсорные сети добавляют полевую осведомленность

IoT-связь используется для создания сетей считывания показаний оборудования и мониторинга окружающей среды на местах чрезвычайных ситуаций. Она может собирать информацию о персонале, условиях, транспортных средствах, спасательном оборудовании и крупной технике. Это помогает центру управления понимать не только где находятся команды, но и с какими условиями они сталкиваются.

Такие технологии, как LoRa, NB-IoT, ZigBee и Bluetooth, могут применяться для беспроводной самоорганизующейся связи устройств. Эти методы подходят для маломощного, недорогого и гибкого развертывания. Они не предназначены для высокоскоростного видео, но эффективны для небольших пакетов, информации о состоянии, сигналов тревоги и сенсорных данных.

Полезные данные IoT могут включать жизненные показатели персонала, полевые экологические факторы, условия работы оборудования, концентрацию газа, температуру, влажность, уровень воды, состояние аккумуляторов и рабочее состояние крупной техники. Когда эти данные интегрируются с командными платформами, видеосистемами и диспетчерскими процессами, реагирование на чрезвычайные ситуации становится более управляемым на основе данных.

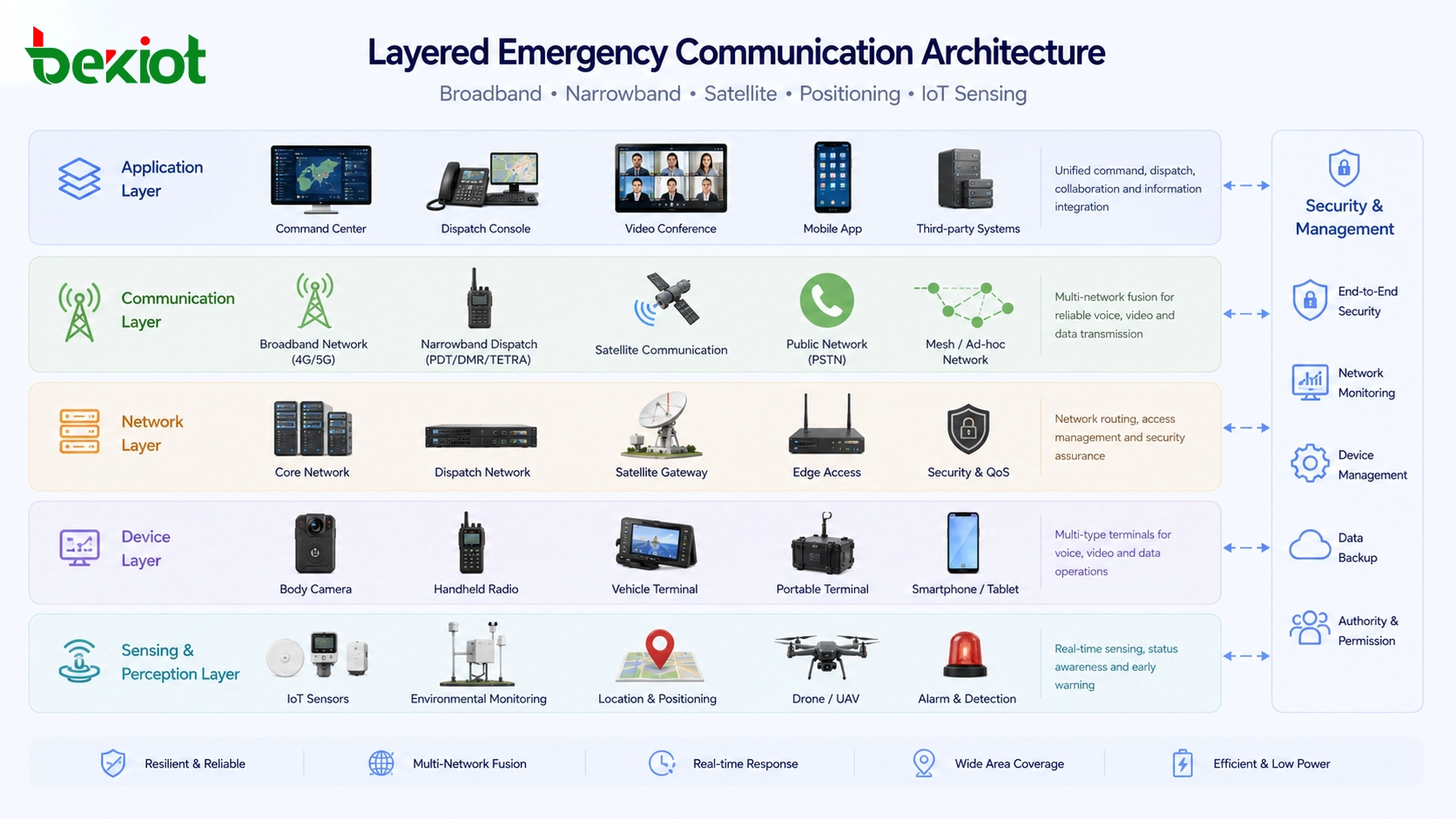

Рекомендуемое многоуровневое решение

Практическое решение экстренной связи должно использовать разные технологии для разных задач. Широкополосные системы должны передавать видео, высокоскоростные данные, мобильные терминалы и полевые командные приложения. Узкополосные системы должны защищать голосовую диспетчеризацию и координацию команд. Спутниковые и КВ-системы должны обеспечивать дальнюю связь и связь последнего рубежа. BeiDou должна поддерживать позиционирование и гарантию коротких сообщений. IoT-сети должны собирать полевые сенсорные данные.

Пункты планирования перед развертыванием

Перед развертыванием системы экстренной командной связи проектные группы должны сначала определить операционную среду. Спасательные работы в горах, борьба с городскими наводнениями, промышленные аварии, горноспасательные работы, тушение лесных пожаров, морские спасательные операции и ликвидация последствий землетрясений могут требовать различных комбинаций широкополосных, узкополосных, спутниковых и IoT-технологий.

План связи также должен учитывать приоритет услуг. Голосовая диспетчеризация должна оставаться доступной даже при интенсивном видеотрафике. Критические данные о местоположении и короткие сообщения должны иметь резервные пути. Широкополосные линии должны быть оптимизированы для видео и данных, в то время как спутниковые и КВ-линии следует резервировать для дальних или инфраструктурно поврежденных сценариев.

Наконец, система должна быть протестирована в целом. Покрытие, мобильность, взаимосвязь, пропускная способность, задержка, разборчивость речи, возврат видео, электропитание, развертывание терминалов, доступ к центру управления и переключение между сетями должны быть проверены в реалистичных полевых условиях.

Заключение

Возможность связи при экстренном управлении создается путем объединения нескольких технических средств, а не полагаясь на одну сеть. Широкополосные самоорганизующиеся сети, частные сети LTE, микроволновые линии, нарезка 5G, спутниковая связь, узкополосная транкинговая связь, КВ-радио, короткие сообщения BeiDou и IoT-сенсорика — каждая из них решает свою часть проблемы полевой связи.

Надежное решение должно обеспечивать высокоскоростное видео и данные, где это возможно, надежную голосовую диспетчеризацию, где это необходимо, и резервную связь, когда условия становятся экстремальными. Проектируя уровни широкополосной, узкополосной, спутниковой связи, позиционирования и сенсорики совместно, экстренные команды могут построить более отказоустойчивую систему связи для сложных сценариев спасения и управления.
