В проектах унифицированных коммуникаций шлюзы часто являются мостом между различными системами связи, терминалами, сетями и сервисными платформами. Они могут соединять аналоговые телефоны, транки PSTN, линии E1, радиосистемы, аудиооборудование, диспетчерские платформы и IP-серверы связи. Хорошо спроектированная архитектура шлюзов может снизить сложность системы, повысить гибкость развертывания и упростить будущее обслуживание.

В реальных интеграционных проектах обычно встречаются две формы шлюзов: карточные шлюзы и автономные шлюзы. Оба могут поддерживать межсистемную связь, но не подходят для одних и тех же условий проекта. Лучший выбор зависит от расположения объекта, типа интерфейса, расстояния развертывания, модели обслуживания, потребностей в расширении и общей стоимости проекта.

Для системных интеграторов решение не должно приниматься только на основе сравнения количества портов или начальной цены устройства. Выбор шлюза влияет на конструкцию проводки, пространство в шкафу, скорость устранения неполадок, стратегию резервных устройств, удаленное управление и будущие модернизации системы. Шлюз, который выглядит мощным на бумаге, может создать ненужную сложность, если реальный проект распределен по нескольким комнатам, зданиям или удаленным площадкам.

Почему планирование шлюза важно при интеграции систем

Проекты унифицированных коммуникаций часто включают оборудование разных поколений и разных технических стандартов. Например, на одном объекте все еще могут использоваться аналоговые телефонные линии, другому может потребоваться доступ к транкам PSTN, а командному центру может понадобиться подключение E1, интеграция радиодиспетчерской или внешний аудиовход.

Без подходящих шлюзов эти системы остаются изолированными. При правильной конструкции шлюза устаревшие интерфейсы и современные IP-коммуникационные платформы могут быть объединены в одну управляемую систему. Это упрощает реализацию маршрутизации вызовов, диспетчеризации, экстренной связи, записи, связи с интеркомом и централизованного управления.

Ключевой вопрос не просто в том, может ли шлюз предоставить необходимые порты. Более важный вопрос: соответствует ли его структура физической среде проекта, топологии сети, рабочему процессу и требованиям долгосрочного обслуживания.

Во многих проектах шлюзы также являются частью конструкции надежности. Если уровень шлюзов плохо спланирован, одна ошибка в проводке, несоответствие интерфейса или отказ устройства могут повлиять на связь между отделами, диспетчерскими, аварийными пунктами или удаленными станциями. Поэтому архитектура шлюзов должна рассматриваться вместе с резервированием сети, электропитанием, компоновкой шкафов, заземлением и управлением эксплуатацией.

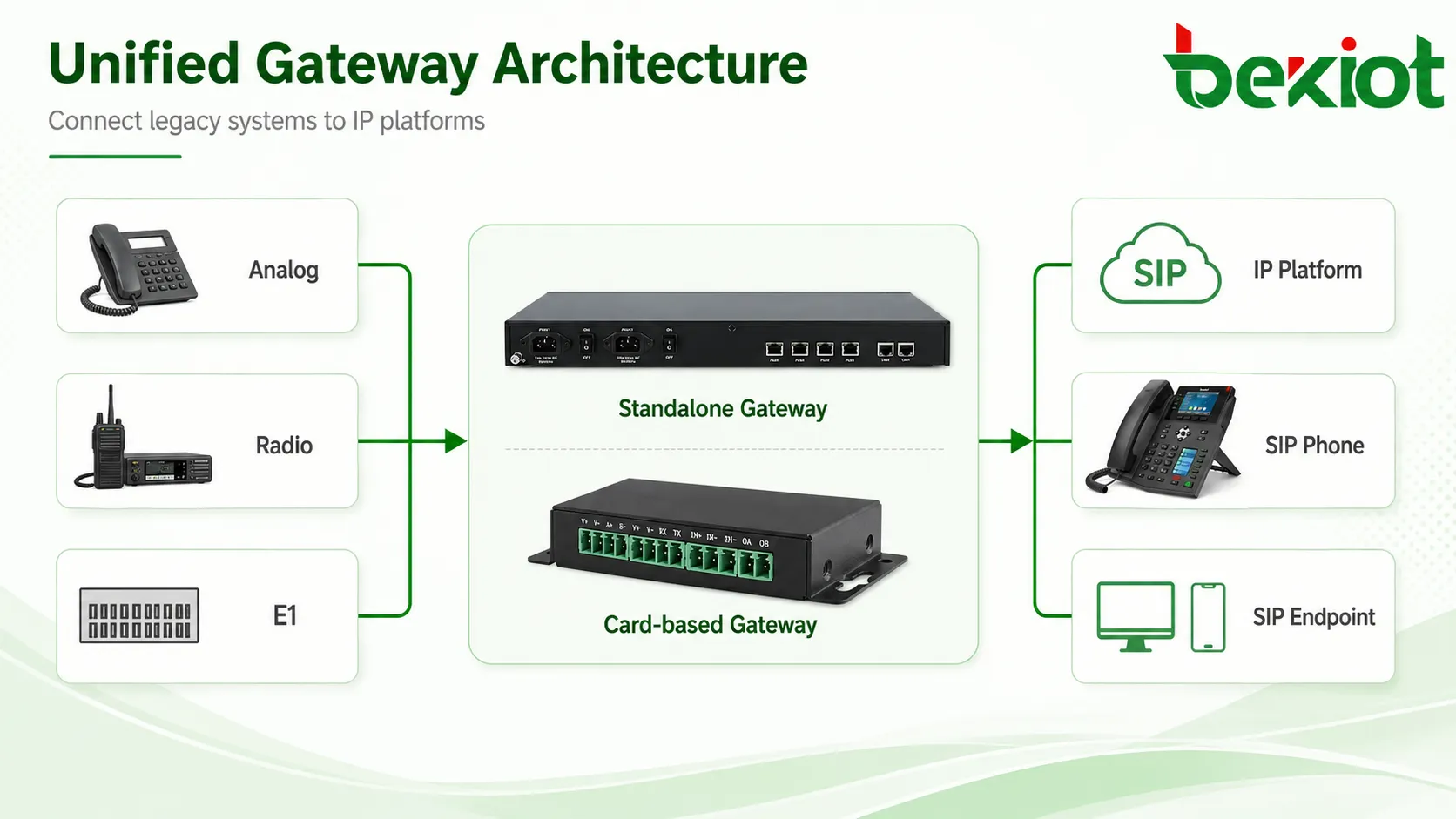

Две распространенные структуры шлюзов

Конструкция карточного шлюза

Карточный шлюз размещает несколько интерфейсных плат внутри одного шасси. Разные платы могут обеспечивать разные функции, такие как интерфейсы аналоговых расширений FXS, интерфейсы аналоговых транков FXO, интерфейсы E1, интерфейсы радиосвязи и аудиоинтерфейсы.

Эта структура сильно интегрирована. Несколько сервисных возможностей могут быть сконцентрированы в одном корпусе устройства, что полезно, когда проект требует много типов интерфейсов в ограниченном монтажном пространстве. Его часто рассматривают для компактных объектов, централизованных аппаратных, бортовых систем или сред, где различные интерфейсы связи должны быть собраны в одном шасси.

Главное преимущество такой конструкции — централизованное управление. Когда все платы установлены в одном корпусе, инженеры могут управлять несколькими функциями доступа из одного физического места. Это может упростить планирование шкафов и уменьшить количество отдельных устройств. Однако это также означает, что шасси становится важным узлом системы, поэтому защита электропитания, резервные платы, вентиляция и непрерывность обслуживания должны быть тщательно спланированы.

Конструкция автономного шлюза

Автономный шлюз обычно представляет собой устройство типа «прибор» с фиксированным типом интерфейса и четкой функциональной границей. Например, один шлюз может в основном обслуживать аналоговых пользователей FXS, другой — обеспечивать доступ к транкам FXO, третий — поддерживать доступ E1, а четвертый — подключать радиосистемы к IP-платформе диспетчеризации.

Многие автономные шлюзы используют конструкцию для монтажа в стойку 1U или компактный промышленный корпус. Вместо того чтобы концентрировать все функции в одном корпусе, автономные шлюзы распределяются по разным объектам и соединяются через IP-сеть. Это делает их пригодными для проектов с несколькими комнатами, несколькими зданиями, несколькими регионами или跨网络项目.

Преимущество такой конструкции — четкая ответственность. Каждый шлюз выполняет определенную задачу доступа, что делает настройку, замену и устранение неполадок более прямыми. Когда объекту нужен только один тип интерфейса, автономный шлюз позволяет избежать затрат и сложности более крупного интегрированного шасси.

Расположение объекта часто определяет практический выбор

Карточные шлюзы подходят, когда несколько типов интерфейсов физически расположены в одном месте. Например, если аналоговые линии, доступ E1, аудиовход и радиотехнология сосредоточены в одной аппаратной, карточная структура может уменьшить количество устройств и сэкономить место в стойке.

Однако это преимущество ослабевает, когда интерфейсы распределены по разным местам. Если аудиоинтерфейсу необходимо подключиться к микшерному пульту в конференц-зале, в то время как телефонные транки находятся в главной аппаратной, а радиостанции расположены на удаленных объектах, размещение всего в одном карточном шасси может создать ненужную проводку и трудности при установке.

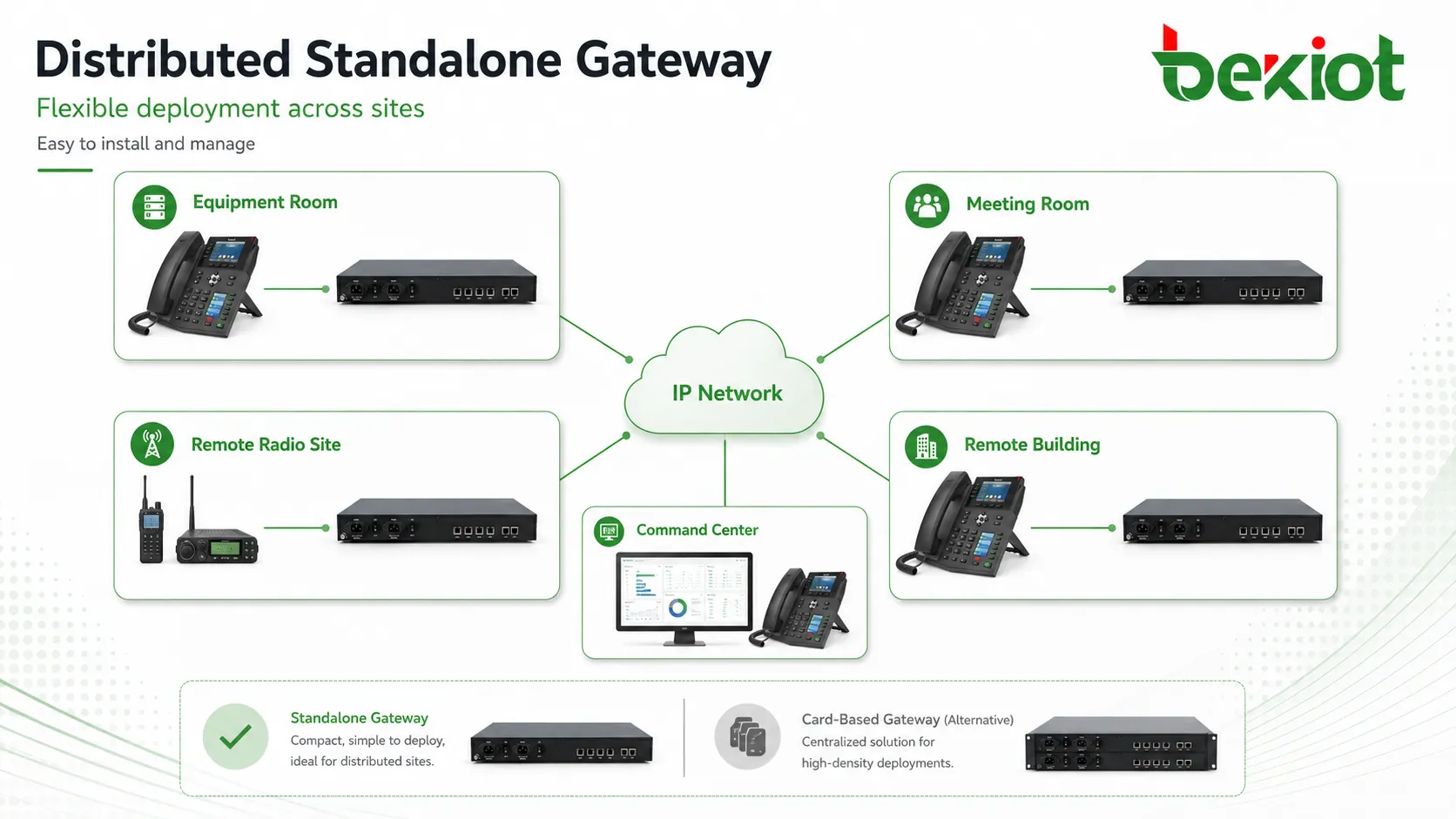

Автономные шлюзы более гибки при распределенном развертывании. Их можно устанавливать близко к реальному оборудованию, к которому они подключаются. Радиошлюз можно разместить рядом с базовой радиостанцией, аудиошлюз — рядом с системой конференц-связи, аналоговый шлюз — рядом с существующей телефонной проводкой. Затем IP-сеть соединяет эти узлы обратно с платформой унифицированных коммуникаций.

Этот распределенный метод особенно полезен в кампусах, промышленных парках, транспортных узлах, коммунальных объектах, на заводах, в туннелях и системах экстренного управления. В таких проектах часто бывает несколько зданий или удаленных помещений, и точки доступа к связи не всегда находятся рядом с главным серверным помещением. В таких случаях принудительное размещение всех интерфейсов в одном центральном шкафу может увеличить длину кабелей, стоимость установки и будущую нагрузку на обслуживание.

Различия в развертывании и вводе в эксплуатацию

Карточный шлюз обычно требует большего планирования при установке. Разные платы могут иметь разные требования к проводке, определения интерфейсов, цели обслуживания и логику настройки. Инженерам необходимо различать положения слотов, функции плат, маршрутизацию линий, условия заземления и сценарии применения перед вводом системы в эксплуатацию.

Поскольку несколько служб интегрированы в одно шасси, ошибки конфигурации могут повлиять на несколько функций одновременно. Это не означает, что карточные шлюзы ненадежны, но означает, что группам развертывания необходима более серьезная техническая подготовка и более четкая документация.

Автономные шлюзы обычно настраивать проще, потому что каждое устройство обычно решает одну конкретную проблему доступа. Автономный шлюз FXS фокусируется на аналоговых телефонных пользователях. Автономный шлюз FXO фокусируется на транковых линиях. Автономный шлюз E1 фокусируется на доступе к цифровым транкам. Радиошлюз фокусируется на межсоединении радио-IP.

Такое функциональное разделение делает установку более понятной. Инженеры могут настраивать, тестировать, заменять или расширять один тип шлюза без изменения всей рамки шлюза. Для проектов с несколькими подрядчиками, несколькими площадками или поэтапным строительством эта более простая граница может снизить затраты на связь и риски внедрения.

Во время ввода в эксплуатацию автономные шлюзы также облегчают приемочные испытания. Каждый тип интерфейса можно тестировать независимо, а проблемы можно локализовать по объекту, устройству, кабелю или функции обслуживания. Это полезно, когда график проекта сжатый или когда некоторые части системы необходимо поставить до завершения всего проекта.

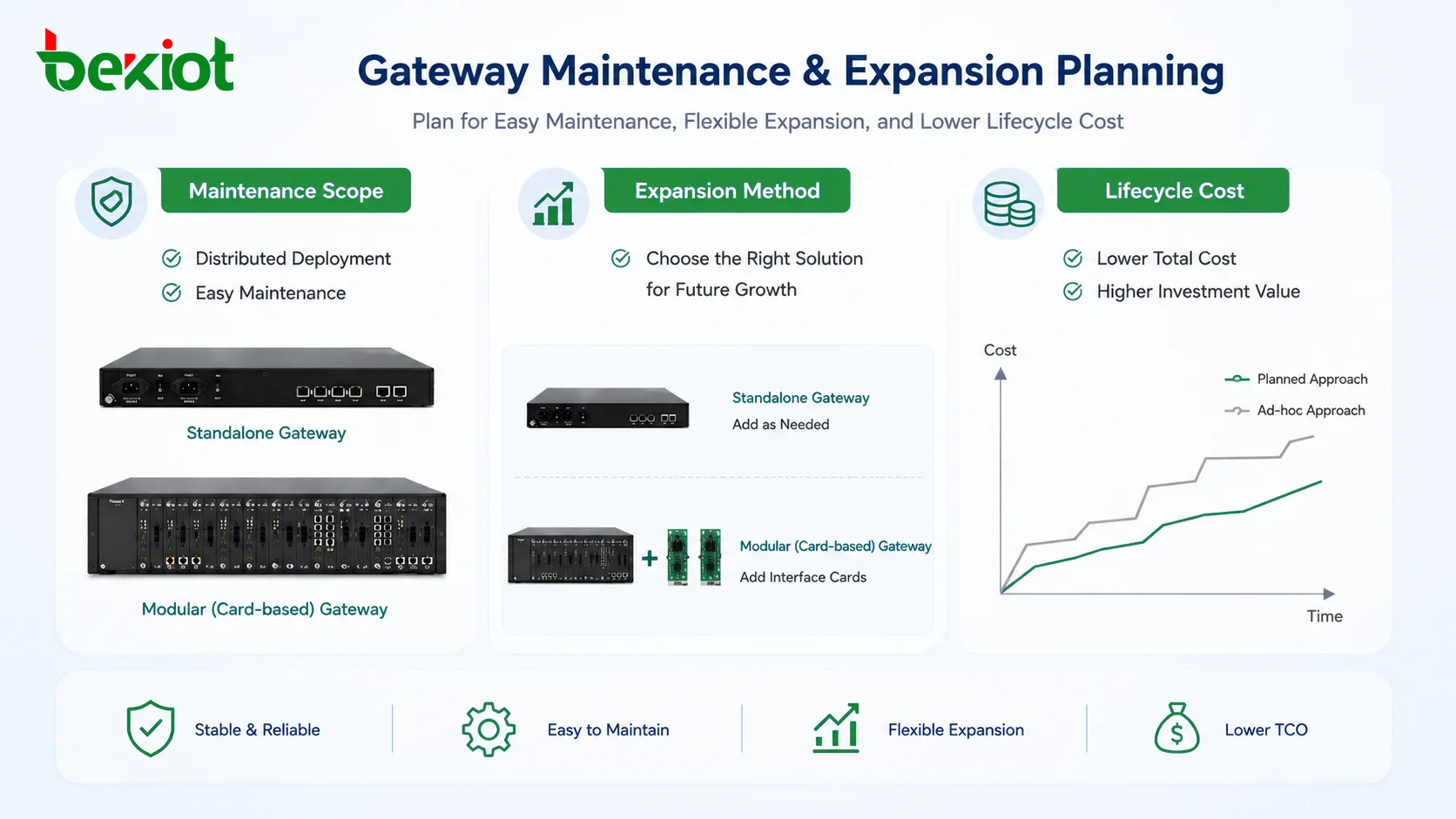

Обслуживание, расширение и стоимость проекта

Требования к обслуживанию следует учитывать с самого начала проекта. В карточной структуре одно шасси может нести несколько критически важных служб. Если в шасси, модуле питания, модуле управления или обратной панели возникнет проблема, могут пострадать сразу несколько функций связи. Поэтому планирование запасных частей и изоляция неисправностей становятся важными.

Автономные шлюзы обеспечивают более четкое разделение служб. Если один автономный шлюз выходит из строя, область затронутого обслуживания обычно ограничивается этим устройством и его подключенным интерфейсом. Это может ускорить устранение неполадок и упростить замену, особенно для проектов, где местные специалисты могут быть не знакомы со сложными карточными системами.

Логика расширения также различна. Карточные шлюзы расширяются путем добавления или замены плат, когда позволяет емкость шасси. Это эффективно, когда будущие требования предсказуемы и централизованы. Автономные шлюзы расширяются путем добавления другого устройства в необходимый узел, что более гибко, когда проект растет объект за объектом.

С точки зрения затрат автономные шлюзы часто более подходят для общих интеграционных проектов, поскольку они обычно имеют более низкую начальную стоимость, более простые требования к развертыванию и более гибкие возможности приобретения. Карточные шлюзы могут быть более экономичными в сильно концентрированных системах с большим количеством типов интерфейсов, но они требуют тщательного планирования емкости, чтобы избежать недостаточно используемых слотов или будущих ограничений.

Стоимость жизненного цикла также должна включать обучение, документацию, запасные блоки, время замены и удаленную поддержку. Более низкая цена устройства не всегда означает более низкую стоимость проекта. Если структура шлюза вызывает сложную проводку, трудности с устранением неполадок или плохую масштабируемость, долгосрочные затраты на обслуживание могут оказаться выше ожидаемых.

Рекомендуемый подход к выбору

Карточный шлюз лучше подходит, когда проект имеет простую и централизованную сетевую структуру, несколько типов интерфейсов расположены в одной зоне оборудования, монтажное пространство ограничено и система требует высокой интеграции внутри одного шасси.

Автономный шлюз обычно лучше, когда проект включает распределенные узлы, разные помещения, удаленные объекты, межсетевой доступ, поэтапное развертывание или независимые требования к обслуживанию. Это также практичный выбор, когда каждому шлюзу нужно решить только одну функцию доступа, такую как доступ к аналоговым расширениям, доступ к аналоговым транкам, доступ E1, интеграция радио или аудиосвязь.

Во многих проектах унифицированных коммуникаций окончательный проект не должен выбирать только одну форму. Также можно использовать гибридную архитектуру. Высококонцентрированные основные интерфейсы могут обрабатываться интегрированным шлюзом, в то время как удаленные или специальные точки доступа могут использовать автономные шлюзы. Такой подход уравновешивает пространство в стойке, гибкость развертывания, удобство обслуживания и контроль затрат.

Практический процесс проектирования заключается в том, чтобы сначала отобразить все точки доступа, затем классифицировать их по типу интерфейса, физическому расположению, приоритету обслуживания и ответственности за обслуживание. После этого команда проекта может решить, какие интерфейсы следует централизовать, а какие развернуть локально. Этот метод надежнее, чем выбор оборудования только после подсчета общего количества портов.

Практический контрольный список решений

• Выбирайте карточные шлюзы, когда много интерфейсов централизовано в одном аппаратном помещении.

• Выбирайте автономные шлюзы, когда точки доступа распределены по разным объектам или комнатам.

• Рассмотрите карточную конструкцию для компактных сред, бортовых систем или шкафов с ограниченным пространством.

• Рассмотрите автономную конструкцию для более легкого развертывания, более простой настройки, меньшей сложности обслуживания и гибкого расширения.

• Используйте гибридную конструкцию, когда в одном проекте существуют как централизованные, так и распределенные требования к доступу.

• Оцените стоимость жизненного цикла, включая прокладку кабелей, запасные устройства, обучение инженеров, время восстановления после сбоев и будущее расширение интерфейсов.

Часто задаваемые вопросы

Может ли автономный шлюз поддерживать крупные проекты унифицированных коммуникаций?

Да. Автономные шлюзы могут поддерживать крупные проекты, если они спланированы как распределенные узлы доступа. Их преимущество не только в емкости портов, но и в возможности разместить правильный шлюз близко к оборудованию, которое он обслуживает.

Всегда ли карточный шлюз более профессионален?

Не обязательно. Карточный шлюз обеспечивает высокую степень интеграции, но профессионализм зависит от того, соответствует ли архитектура проекту. В распределенном проекте несколько автономных шлюзов могут дать более чистое и удобное для обслуживания решение.

Какой тип шлюза проще для будущего расширения?

Автономные шлюзы обычно проще для поэтапного расширения, поскольку новые устройства можно добавлять там, где нужны новые точки доступа. Карточные шлюзы эффективны, когда расширение остается в пределах запланированной емкости шасси.

Следует ли выбирать шлюз только на основе количества портов?

Нет. Количество портов — лишь один из факторов. Также следует учитывать распределение по объектам, расстояние проводки, тип интерфейса, электропитание, ответственность за обслуживание, сетевую безопасность, резервирование и стоимость жизненного цикла.

Можно ли использовать обе структуры в одном проекте?

Да. Гибридная структура часто разумна. Централизованный высокоплотный доступ может использовать интегрированный шлюз, а удаленные или специализированные точки доступа — автономные шлюзы. Это позволяет системе сохранять как эффективность интеграции, так и гибкость развертывания.
