Широкополосная ad hoc сеть — это беспроводное коммуникационное решение, предназначенное для создания временного широкополосного покрытия без опоры на фиксированную сетевую инфраструктуру. Она использует технологию самоорганизующейся сети для формирования гибких каналов данных между транспортными средствами, полевыми группами, командными пунктами, БПЛА, переносными терминалами и оборудованием удаленного доступа.
Для приложений верхнего уровня широкополосную ad hoc сеть не следует понимать как сложную автономную систему. Ее основная роль — предоставить канал передачи данных, похожий по назначению на Ethernet-кабели, оптоволоконные линии, WiFi, 4G или 5G. Отличие в том, что она может быстро развертываться в полевых условиях, где фиксированный доступ к сети отсутствует, поврежден, задерживается или его трудно расширить.
Почему важны временные широкополосные каналы
Во многих аварийных, военных, промышленных, спасательных и IoT-сценариях главная проблема заключается не в наличии бизнес-платформы. Настоящая задача — как передать голос, видео, координаты и данные обратно в командный центр, когда фиксированная сеть не достигает объекта.
Широкополосная ad hoc сеть решает эту проблему, позволяя нескольким беспроводным узлам самоорганизовываться и пересылать данные с помощью многопереходной маршрутизации. Поэтому она подходит для быстрого широкополосного покрытия, временных командных пунктов, мобильных патрульных групп, спасения при бедствиях, удаленной инспекции и передачи полевого видео.
Эта технология обычно связана с несколькими важными характеристиками: самоорганизация, многопереходная маршрутизация, высокая пропускная способность и динамическая топология. Эти функции позволяют сети адаптироваться при перемещении узлов, изменении зоны развертывания или нестабильности отдельного коммуникационного пути.
Акцент решения: широкополосная ad hoc сеть — это не только набор коммуникационных устройств. Это гибкий широкополосный слой передачи данных, который помогает другим голосовым, видео-, командным, IoT- и аварийным платформам работать там, где обычная сетевая инфраструктура недоступна.

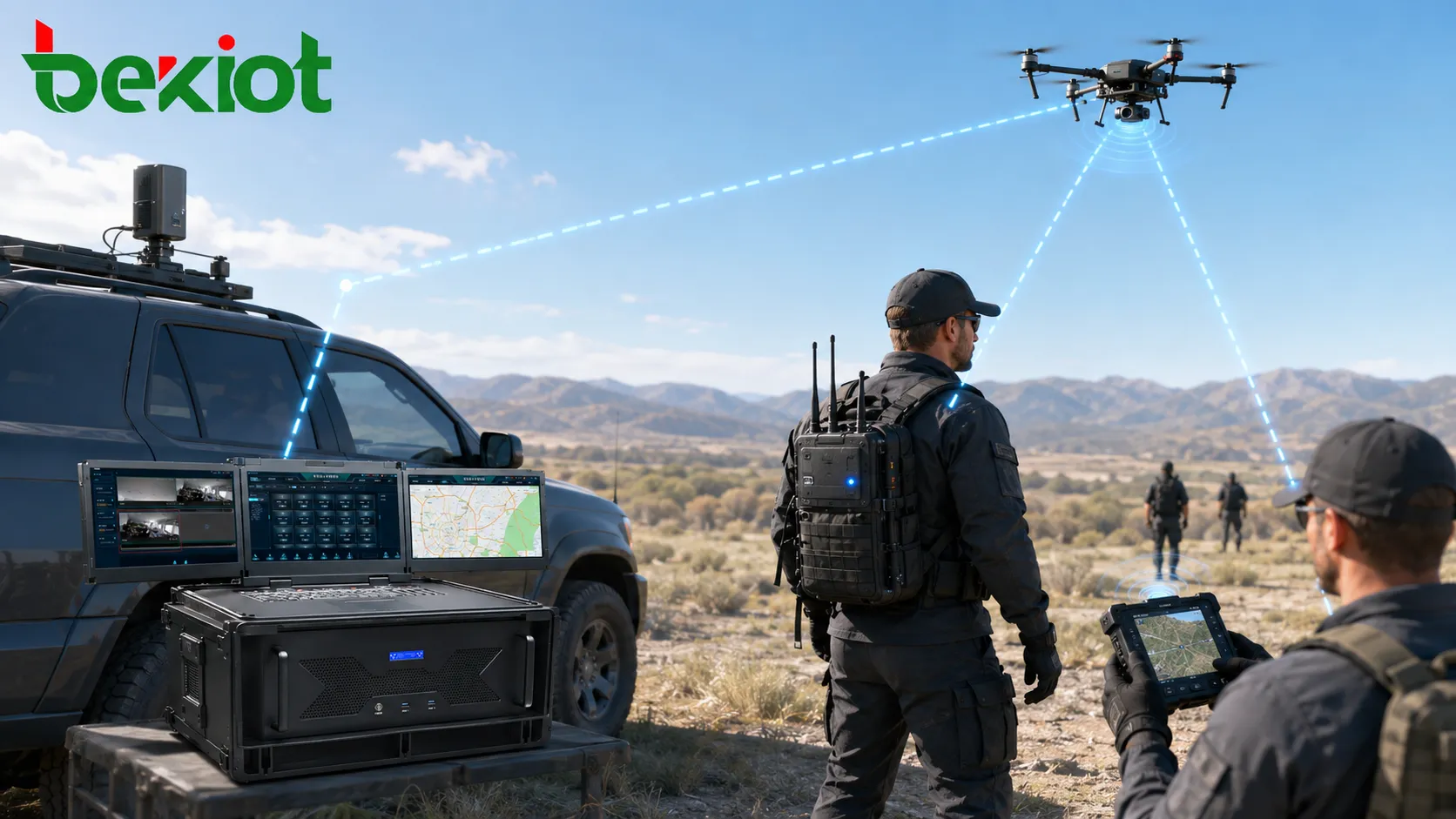

Основное оборудование для полевого развертывания
Оборудование широкополосной ad hoc сети можно разделить на несколько распространенных типов в зависимости от среды развертывания и способа использования. Основные категории включают автомобильные блоки, рюкзачные блоки, ручные терминалы и воздушные блоки. Каждый тип выполняет свою роль в общей структуре полевой связи.
Автомобильный блок обычно устанавливается в командном автомобиле, аварийном автомобиле, патрульной машине или мобильной коммуникационной платформе. Он может иметь стоечное или фиксированное исполнение, подключаться к внешним коммуникационным антеннам и соединяться с локальной сетью автомобиля через Ethernet. Таким образом сеть автомобиля может расширяться наружу через широкополосную ad hoc сеть.
Во многих развертываниях автомобильная ad hoc радиостанция весит менее 10 кг и может соответствовать уровню защиты IP54. Это делает ее подходящей для мобильных командных автомобилей, временных полевых станций и автомобильного расширения широкополосной связи, где требуется более высокая стабильность установки.
Переносные узлы для расширения временного покрытия
Рюкзачное оборудование предназначено для переносного развертывания персоналом. По сравнению с более компактными ручными терминалами рюкзачные блоки обычно имеют более мощное питание и более высокую емкость передачи. Они полезны, когда несколько узлов нужно разместить на большой полевой территории для постепенного расширения сети.
Типичный рюкзачный широкополосный узел может весить менее 8 кг и использовать корпус, соответствующий требованиям защиты IP67. Это позволяет ему работать в более сложных наружных условиях, включая места спасательных работ, горные районы, зоны паводкового контроля, временные зоны безопасности и удаленные строительные площадки.
Когда несколько рюкзачных блоков развертываются вместе, они могут образовать структуру, похожую на беспроводную широкополосную mesh-сеть. Каждый узел может пересылать данные другому узлу, увеличивая дальность покрытия, когда одной точка-точка линии недостаточно.
Ручные терминалы для отдельных пользователей
Ручные широкополосные терминалы, иногда используемые как индивидуальные полевые терминалы, предназначены для мобильного персонала. Обычно такое оборудование может весить менее 2 кг, поэтому операторам, спасателям, инспекционным группам или охране легче носить его во время полевых задач.
Ранние ручные блоки часто были достаточно крупными, но новые конструкции могут быть ближе к размеру профессионального радиотерминала. Многие ручные устройства также объединяются с бизнес-приложениями, такими как push-to-talk, внешние шлемные камеры, плечевые микрофоны, возврат видео, отчет о местоположении или функции мобильного управления.
Это делает ручные терминалы не просто сетевыми узлами. Они могут стать коммуникационной точкой входа для полевого пользователя, обеспечивая и доступ к данным, и практические прикладные функции для голоса, изображения и координации в реальном времени.
Воздушные узлы для увеличения высоты и покрытия
Воздушные широкополосные узлы тесно связаны с развитием технологий БПЛА. Во многих полевых условиях беспроводное покрытие ограничивается рельефом, зданиями, растительностью, горами или другими препятствиями. Когда наземный канал перекрыт, увеличение высоты узла часто является одним из самых прямых способов улучшить покрытие.
Существует два основных способа улучшить беспроводное покрытие: увеличить высоту антенны или увеличить мощность передачи. Однако увеличение мощности не всегда практично, а ограничения рельефа все равно могут блокировать сигнал. Узел на БПЛА может выступать как поднятая ретрансляционная точка, помогая сети достигать зон, которые трудно покрыть наземным оборудованием.
Подняв широкополосную ad hoc радиостанцию в воздух, БПЛА создает более высокую позицию беспроводной ретрансляции. Это может улучшить условия прямой видимости, расширить временное покрытие и обеспечить лучшую связь между полевыми группами, транспортом, командными пунктами и удаленными источниками видео.
Как сеть используется в реальных проектах
Широкополосная ad hoc сеть в основном используется для предоставления канала сетевого подключения. Поэтому многие устройства имеют Ethernet-порты и WiFi-доступ. Эти интерфейсы упрощают подключение компьютеров, шлюзов, камер, маршрутизаторов, полевых терминалов, видеокодеров и другого сервисного оборудования.
Самый простой пример — двухточечное развертывание. Между двумя местами можно установить несколько широкополосных ad hoc радиостанций. На каждом конце через Ethernet подключается компьютер. После формирования беспроводного канала два компьютера могут обмениваться данными через временную широкополосную сеть.
В практических проектах эту же идею можно расширить на более сложные случаи. Полевые командные автомобили могут подключать свои локальные сети к удаленным группам. Временные спасательные площадки могут отправлять видео и данные в командные пункты. Удаленные точки мониторинга могут возвращать потоки камер по беспроводным каналам. Мобильные группы могут получать доступ к полевой сети через WiFi, предоставляемый ad hoc узлом.
Аварийное покрытие в нарушенных условиях
Широкополосная ad hoc сеть особенно полезна в нарушенных условиях, где обычная коммуникационная инфраструктура недоступна или ненадежна. Это могут быть зоны бедствий, прерывания дорог, отключения электропитания, поврежденные сетевые линии, удаленные спасательные районы и временные места командования.
В таких условиях ad hoc сеть может работать совместно с переносными высокопроизводительными спутниковыми станциями, устройствами объединения интернета с несколькими SIM, маршрутизаторами 4G/5G или другим backhaul-оборудованием. Ad hoc сеть расширяет локальную полевую сеть, а спутниковое или сотовое объединение отправляет собранные данные обратно в удаленный командный центр.
Такая структура ценна, потому что командному центру не нужно физически находиться рядом с каждым полевым устройством. Полевая сеть может собирать локальное видео, аудио и данные, а затем пересылать их через спутник, 4G, 5G или объединенные интернет-каналы для удаленного управления, наблюдения и принятия решений.

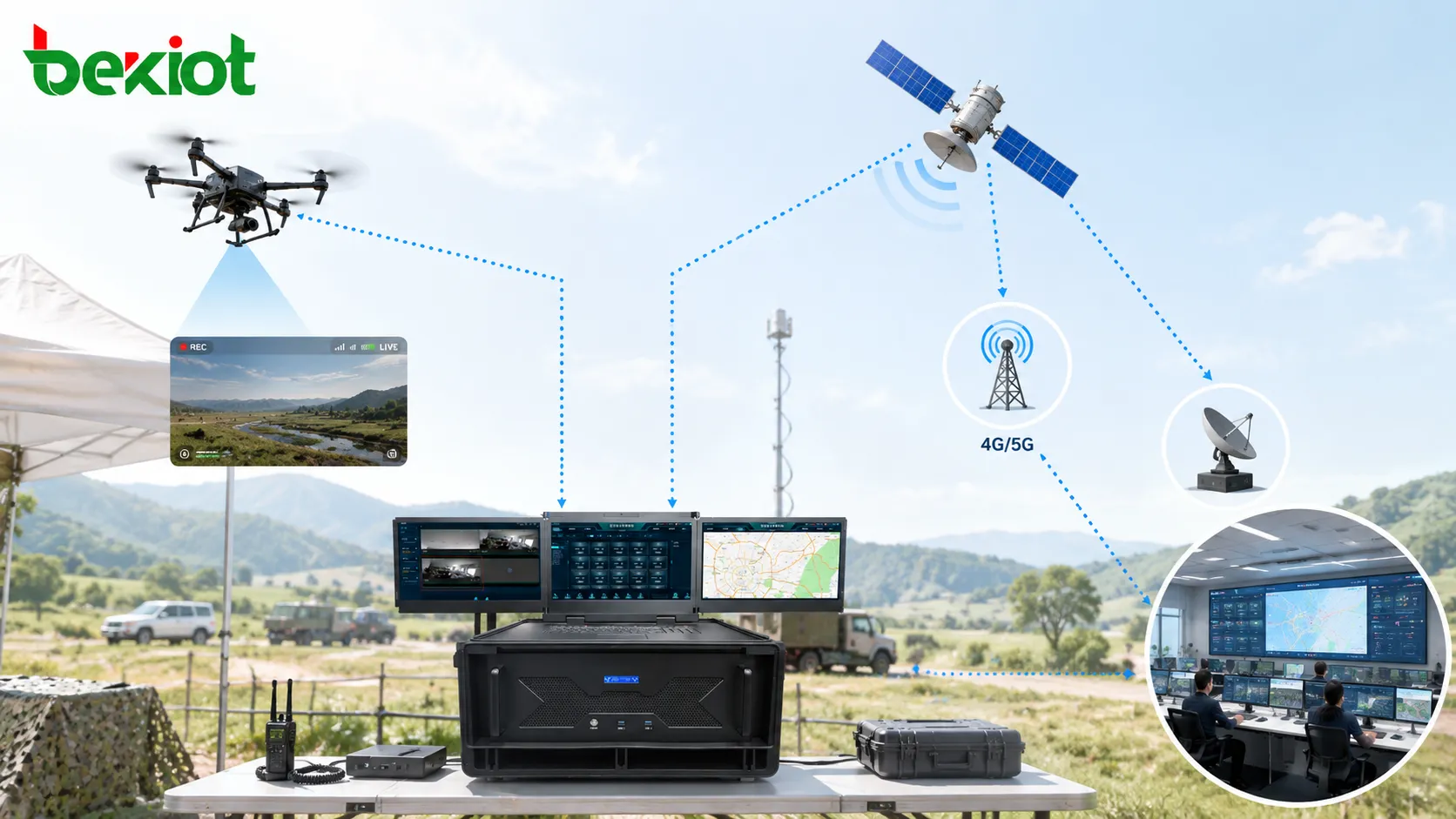

Передача видео с БПЛА и обмен на месте
Передача видео с БПЛА — одно из распространенных применений широкополосной ad hoc сети. Оператор БПЛА может подключиться к временной полевой локальной сети через WiFi. После запуска видеопотока изображение с БПЛА может передаваться к временному командному узлу по ad hoc широкополосному каналу.
В полевом командном пункте видео можно отображать, совместно использовать, записывать или пересылать в другие системы. Если проект требует доступа удаленного командного центра, видео может дальше передаваться через спутниковый, 4G или 5G backhaul. Видеошлюз или устройство обработки медиа затем может выводить поток по разным протоколам или выполнять транскодирование для совместимости с платформами.
Такой рабочий процесс полезен для аварийного спасения, обследования последствий бедствий, пожаротушения, борьбы с паводками, пограничного патрулирования, управления движением, безопасности крупных мероприятий, промышленной инспекции и удаленного мониторинга строительства. БПЛА дает визуальную информацию, а широкополосная ad hoc сеть предоставляет временный путь данных.
Интеграция с платформами голоса, видео и данных
Хотя некоторые широкополосные ad hoc устройства могут иметь голосовые или видеофункции, их основная ценность все же заключается в широкополосной передаче данных. Во многих проектах ad hoc сеть поддерживает другие системы, а не заменяет их. Она может переносить потоки видеонаблюдения, трафик push-to-talk, данные командной платформы, IoT-информацию, передачу файлов, данные местоположения или аварийные отчеты.
Это делает решение очень гибким. Одна и та же беспроводная сеть может поддерживать разные системы верхнего уровня, если правильно спланированы пропускная способность, задержка, маршрутизация и требования к интерфейсам. Например, командная платформа может использовать канал для возврата видео, полевые компьютеры — для обмена данными, а мобильные терминалы — для WiFi-доступа.
Для проектирования это означает, что ad hoc сеть следует планировать как транспортный слой. Бизнес-системы, работающие поверх него, должны выбираться по эксплуатационным потребностям, таким как аварийное управление, видео-конвергенция, связь общественной безопасности, мобильная инспекция или промышленный мониторинг.
Ограничения, которые необходимо учитывать
Широкополосная ad hoc сеть удобна, но не идеальна. Среды с препятствиями могут снижать качество сигнала. Здания, горы, туннели, густая растительность, металлические конструкции и сложные городские районы могут влиять на беспроводное покрытие. Поэтому важны хорошее планирование площадки и размещение узлов.
Многопереходная передача также может снижать доступную пропускную способность. Каждый дополнительный переход может потреблять часть беспроводных ресурсов, особенно при передаче крупных видеопотоков. Поэтому критичные проекты видеовозврата должны до развертывания оценить число переходов, потребность в полосе, высоту антенны, дальность канала и ожидаемое качество обслуживания.
Даже с этими ограничениями широкополосная ad hoc сеть остается очень полезной в аварийных и временных сценариях. Ее преимущество — быстрое развертывание, гибкая топология, мобильный доступ и возможность создать рабочую широкополосную среду там, где обычную инфраструктуру использовать нельзя.
Рекомендуемый порядок развертывания
Оценить потребность в полевой связи
Проектная команда должна сначала определить, что нужно передавать: голос, видео, файлы, IoT-данные, информацию о местоположении, данные командной платформы или потоки БПЛА. Разные сервисы требуют разного планирования полосы, задержки, стабильности и интерфейсов.
Для приложений с большим объемом видео система должна резервировать достаточную полосу и сокращать ненужные многопереходные пути. Для командных и дата-приложений надежность покрытия и доступность узлов могут быть важнее пиковой пропускной способности.
Выбрать подходящие типы узлов
Автомобильное оборудование подходит для командных автомобилей и мобильных центров. Рюкзачные узлы подходят для временной ретрансляции и более широкого полевого покрытия. Ручные терминалы подходят для отдельных пользователей. Воздушные узлы подходят для расширения покрытия за счет высоты и сценариев ретрансляции с БПЛА.
Во многих проектах несколько типов узлов используются вместе. Командный автомобиль может служить основным хабом, рюкзачные узлы расширяют полевое покрытие, ручные терминалы поддерживают мобильных пользователей, а воздушные узлы закрывают провалы покрытия, связанные с рельефом.
Спланировать обратный канал и доступ к платформам
Ad hoc сеть обычно покрывает локальную полевую область, а спутник, 4G, 5G, оптика или объединение нескольких карт могут обеспечивать удаленный backhaul. Такая многоуровневая схема позволяет локальным устройствам сначала обмениваться данными, а затем отправлять важную информацию в удаленный командный центр.
Доступ к платформам также должен быть спланирован. Камеры, кодеры, видеошлюзы, диспетчерские платформы, компьютеры и мобильные терминалы должны иметь четкую IP-адресацию, маршрутизацию, распределение полосы и политики безопасности.
Типовая прикладная ценность
Аварийно-спасательные работы и реагирование на бедствия
Когда фиксированные системы связи повреждены или недоступны, широкополосная ad hoc сеть может быстро создать временную полевую сеть. Она помогает спасательным группам передавать живое видео, обмениваться данными и координироваться с мобильными командными пунктами.
Это улучшает видимость на месте и позволяет лицам, принимающим решения, получать информацию из районов, которые иначе могли бы быть изолированы.
Мобильное управление и патрульные операции
Командные автомобили, патрульные группы и полевые пользователи могут использовать ad hoc сеть для расширения своей локальной коммуникационной среды. Это полезно для временной безопасности, крупных общественных мероприятий, удаленной инспекции и работ на открытом воздухе.
Сеть может поддерживать возврат видео, обмен данными, мобильный доступ и координацию между транспортом и персоналом.
Удаленный мониторинг и инспекция с БПЛА
Для удаленных объектов, инспекции с БПЛА, временных точек мониторинга или беспилотных полевых устройств широкополосная ad hoc сеть предоставляет гибкий путь данных. Она может вернуть видео и данные датчиков к локальному командному узлу, а затем переслать их через спутниковый или сотовый backhaul.
Это снижает зависимость от строительства фиксированной сети и упрощает развертывание временного визуального мониторинга.
FAQ
Нужна ли широкополосной ad hoc сети базовая станция?
Не в традиционном смысле фиксированной инфраструктуры. Узлы могут формировать самоорганизующуюся сеть друг с другом. Однако проект все равно может определить автомобильный, командный или ретрансляционный узел как основную точку доступа для более удобной эксплуатации.
Может ли она заменить сети 4G или 5G?
Обычно она не заменяет 4G или 5G. Вместо этого она часто работает вместе с ними. Ad hoc сеть обеспечивает локальное полевое покрытие, а 4G, 5G, спутник или объединенные каналы обеспечивают удаленный backhaul к командному центру.
Подходит ли она для постоянного непрерывного покрытия?
Она может использоваться для более длительных операций, но ее наибольшая ценность — временное, мобильное, аварийное и быстро развертываемое покрытие. Постоянные сети обычно требуют более фиксированного планирования, проектирования питания, доступа для обслуживания и защиты от окружающей среды.
Что влияет на дальность передачи?
Дальность передачи зависит от высоты антенны, рельефа, препятствий, частотных условий, мощности устройства, размещения узлов и использования ретрансляторов. Условия прямой видимости обычно дают лучшую производительность, чем сильно загороженные среды.
Почему пропускная способность снижается после нескольких переходов?
Многопереходная пересылка потребляет беспроводные ресурсы, потому что каждый узел должен принимать и пересылать данные. По мере увеличения числа переходов доступная пропускная способность может снижаться, особенно когда одновременно работают большие видеопотоки или несколько сервисов с высокой полосой.
