Командный центр — это не единая платформа и не изолированная система экранов. Независимо от того, создается ли он для реагирования на чрезвычайные ситуации, общественной безопасности, транспорта, работы аэропортов, управления портами, промышленного производства или повседневного контроля операций, это крупный системный проект, объединяющий множество технологий связи, визуализации, совместной работы и диспетчеризации.
Ключевой вопрос во многих проектах командных центров заключается не просто в том, какой продукт следует приобрести в первую очередь, а в том, какая система должна стать основной операционной платформой. При практическом развертывании ответ зависит от основного бизнес-процесса пользователя. Некоторые командные центры управляются видеонаблюдением, некоторые — частной цифровой радиосвязью, а другие — конвергентными коммуникациями и рабочими процессами диспетчеризации.
Выбор правильной основной платформы
Верхнеуровневые системы командного центра обычно можно разделить на три основных типа. Первый тип — командный центр, управляемый видеонаблюдением. Второй тип — командный центр, управляемый частной цифровой радиосвязью. Третий тип — командный центр, управляемый конвергентной связью. Эти три направления могут присутствовать в одном проекте, но их важность различна в зависимости от отрасли, сценария эксплуатации и рабочего процесса пользователя.
Например, городской центр мониторинга может размещать видеоресурсы в центре повседневной деятельности. Командный центр общественной безопасности, аэропорта, порта или транспорта может сильно зависеть от частной радиодиспетчеризации. Производственный операционный центр или центр экстренной связи может больше сосредоточиться на голосовой диспетчеризации, SIP-вызовах, координации конференций, push-to-talk в открытых сетях и интеграции многоканальной связи.
Практическое решение не должно втискивать каждый проект в одну и ту же архитектуру. Вместо этого оно должно сначала определить доминирующий процесс управления пользователя, а затем интегрировать другие системы вокруг этого основного процесса. Это не позволяет командному центру превратиться в набор несвязанных экранов, устройств и платформ.
Когда видео становится операционным центром
Командование и диспетчеризация видеонаблюдения обычно строятся на системах видеомониторинга. С помощью платформ видеосети, видеомодулей промежуточного слоя и технологий агрегации ресурсов камеры наблюдения и другие источники видео могут быть унифицированы, отображены, управляемы и диспетчеризированы из командного центра.
Во многих современных проектах системы командования видеонаблюдением используют GB/T28181 в качестве протокола видеосети. Это позволяет подключать ресурсы камер, видеоплатформы и системы мониторинга стандартизированным способом. В сочетании с диспетчерским программным обеспечением и распределенными системами рабочих мест KVM операторы могут гибко управлять видеоресурсами, переключать виды мониторинга, делиться полевыми изображениями и сотрудничать на нескольких рабочих станциях.
Этот тип архитектуры подходит, когда основной операционной задачей является визуальная проверка, мониторинг сцены, проверка безопасности, подтверждение инцидента или ситуационная осведомленность в реальном времени. Однако одного видео недостаточно для полноценного командного центра. Операторам по-прежнему нужны голосовые вызовы, радиосвязь, привязка сигнализации, координация конференций и связь с полевым персоналом для завершения цикла реагирования.
Когда частное радио является критическим каналом
Частная цифровая радиодиспетчеризация — это специализированное голосовое командное решение. Оно широко используется в сферах общественной безопасности, транспорта, аэропортов, портов, коммунальных услуг и промышленных объектов. Общие стандарты радиосвязи включают PDT, DMR и TETRA. Эти системы предназначены для стабильной голосовой связи, групповых вызовов, полевой диспетчеризации и критически важной координации push-to-talk.
Частное цифровое радио часто является независимой системой. Оно в основном передает голосовую связь и обычно относится к узкополосным системам связи. Из-за этой узкополосной природы его бизнес-функции не столь богаты, как широкополосное видео или конвергентная связь на основе SIP. Тем не менее, во многих отраслях оно остается незаменимым благодаря своей надежности, выделенной сетевой структуре, возможности групповой диспетчеризации и пригодности для полевых операций.
Проблема в том, что радиосистемы не всегда могут напрямую взаимодействовать с SIP-телефонами, командными консолями, видеоплатформами или инструментами связи в общедоступных сетях. Поэтому необходим RoIP-шлюз для подключения частных радиоканалов к IP-ориентированным диспетчерским платформам. Благодаря интеграции RoIP-шлюза пользователи радио, диспетчеры, SIP-оконечные устройства и другие системы связи могут быть помещены в один и тот же рабочий процесс управления.
Когда конвергентная связь ведет дизайн
Системы командования и диспетчеризации конвергентной связи обычно строятся на платформах программных коммутаторов на основе SIP. После многих лет развития эти системы могут интегрировать несколько методов связи, включая телефонные звонки, SIP-домофонию, видеоконференции, push-to-talk в общедоступных сетях, мобильную связь и работу с диспетчерской консолью.
В недавних проектах командных центров от систем конвергентной связи все чаще требуется интеграция систем видеонаблюдения и частных цифровых радиосистем. Целью больше не является простая голосовая диспетчеризация, а реальное слияние нескольких методов связи. Операторам необходимо вызывать, просматривать, проводить конференции, транслировать, диспетчеризировать, записывать и координировать из единого рабочего пространства.
SIP — важная причина, по которой это направление легче расширять. SIP открыт, широко используется и поддерживается многими платформами связи и оконечными устройствами. С помощью шлюзовых устройств на основе SIP конвергентная система связи может более эффективно взаимодействовать с телефонными системами, платформами видеонаблюдения и цифровыми радиосистемами.
Связанное решение: Система командования и диспетчеризации — Система командования и диспетчеризации Becke Telcom интегрирует голосовую диспетчеризацию, видеодиспетчеризацию, координацию на основе ГИС, доставку указаний, конвергенцию информации, управление чрезвычайными ситуациями и открытую интеграцию на единой платформе. Она поддерживает взаимодействие радио и телефонии, возврат живого видео, операции на карте, выдачу мультимедийных команд, доступ к данным IoT и управление рабочими процессами при чрезвычайных ситуациях, помогая организациям улучшить видимость, скорость реагирования, эффективность координации и масштабируемость системы.
Основная система должна следовать миссии
Поняв три основных направления командного центра, становится ясным самое важное решение: основная платформа должна соответствовать миссии пользователя. Если командная деятельность в основном основана на мониторинге и визуальной проверке, проект может расширить возможности командования и диспетчеризации вокруг платформы видеонаблюдения. Если основной рабочий процесс — это связь и координация, платформа конвергентной связи может быть лучшим направлением строительства. Если основная операция зависит от цифрового радио, систему можно расширить вокруг частной радиодиспетчеризации.
Этот выбор должен быть сделан в соответствии с реальным процессом управления, а не с названием системы. Центр, управляемый видео, по-прежнему нуждается в интеграции связи. Центр, управляемый связью, по-прежнему нуждается в доступе к видео. Центр, управляемый радио, по-прежнему нуждается в SIP, записи, ГИС, привязке сигнализации и интеграции диспетчерской консоли. Разница в том, какая система выступает в качестве операционного центра, а какие системы становятся интегрированными ресурсами.
Для лиц, принимающих решения, такой подход сокращает повторные инвестиции и позволяет избежать неясности в отношении принадлежности системы. Для операторов он создает более естественный рабочий интерфейс, потому что наиболее часто используемая функция становится центром рабочего процесса. Для системных интеграторов он обеспечивает четкий архитектурный путь до того, как будут настроены шлюзы, протоколы, оконечные устройства, места и диспетчерские приложения.
Почему важна интеграция шлюзов
Интеграция командного центра сложна, поскольку каждая подсистема может использовать разные протоколы, разные платформы, разные терминалы и разную логику управления. Видеонаблюдение может использовать GB/T28181. Конвергентная связь может использовать SIP. Частное цифровое радио может использовать PDT, DMR или TETRA. Системы KVM могут фокусироваться на управлении рабочими станциями и визуальном представлении. Системы сигнализации, ГИС-платформы, системы оповещения и устройства IoT могут иметь свои собственные интерфейсы.
Если каждая система должна быть полностью открыта и глубоко кастомизирована, нагрузка на интеграцию может стать очень большой. Стоимость проекта, время ввода в эксплуатацию и сложность обслуживания возрастут. Взаимосвязь на основе шлюзов обеспечивает более практичный путь. Выделенный шлюз может переводить протоколы, соединять медиапотоки, связывать каналы связи и делать различные системы видимыми друг для друга без перестройки всей платформы.
Подключение видеоплатформ и SIP-связи
Когда системе видеонаблюдения необходимо работать с системой конвергентной связи, шлюз доступа к видео может помочь открыть возможности SIP-вызовов на платформе GB/T28181. В этой модели SIP-устройства под платформой связи могут взаимодействовать с видеоплатформой, позволяя операторам объединять голосовую связь с видеоресурсами во время командных операций.
Интеграция также может работать в противоположном направлении. Если конвергентной системе связи требуется доступ к ресурсам видеонаблюдения, шлюз доступа к видео может преобразовать видеоустройства под платформой GB/T28181 в ресурсы, доступные через SIP. Это позволяет диспетчерским консолям на основе SIP, SIP-телефонам или платформам связи вызывать или получать доступ к ресурсам видеонаблюдения через знакомый коммуникационный интерфейс.
Эта двусторонняя интеграция ценна, поскольку помогает операторам перейти от «раздельного просмотра видео и раздельных вызовов» к более унифицированному рабочему процессу. Диспетчер может визуально подтвердить сцену, связаться с полевым персоналом, запустить конференцию и координировать дальнейшие действия в той же командной среде.

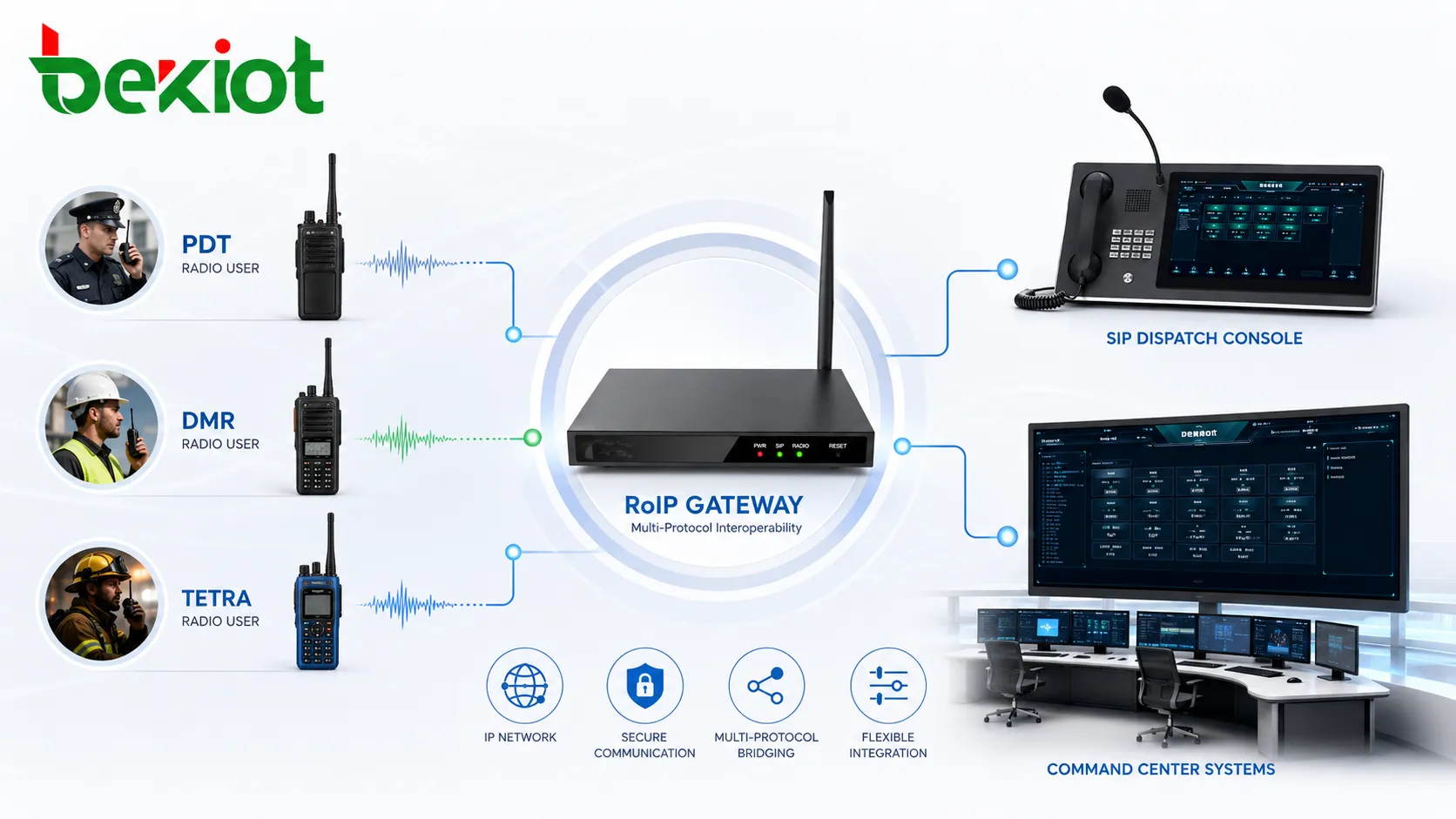

Соединение пользователей радио с IP-диспетчеризацией
Когда системам видеонаблюдения и конвергентной связи необходимо взаимодействовать с частными цифровыми радиосетями, RoIP-шлюз становится ключевым компонентом интеграции. Он позволяет преобразовывать радиоканалы в IP-ориентированные коммуникационные ресурсы, делая возможным общение между пользователями радио и пользователями диспетчерской платформы через системы.
В полевых операциях это особенно полезно, потому что пользователи радио могут по-прежнему быть самой надежной группой связи на передовой. Полицейские, наземные бригады аэропортов, портовый персонал, транспортные бригады, персонал охраны заводов и аварийно-спасательные службы могут полагаться на радиосвязь push-to-talk. Без интеграции RoIP-шлюза эти пользователи могут оставаться вне IP-коммуникационного рабочего процесса командного центра.
С доступом к RoIP-шлюзу командный центр может соединять радиоканалы с диспетчерскими консолями, SIP-системами связи, системами записи и рабочими процессами координации в чрезвычайных ситуациях. Это делает радиосеть частью более крупной командной системы, сохраняя при этом ее преимущества выделенной голосовой связи.

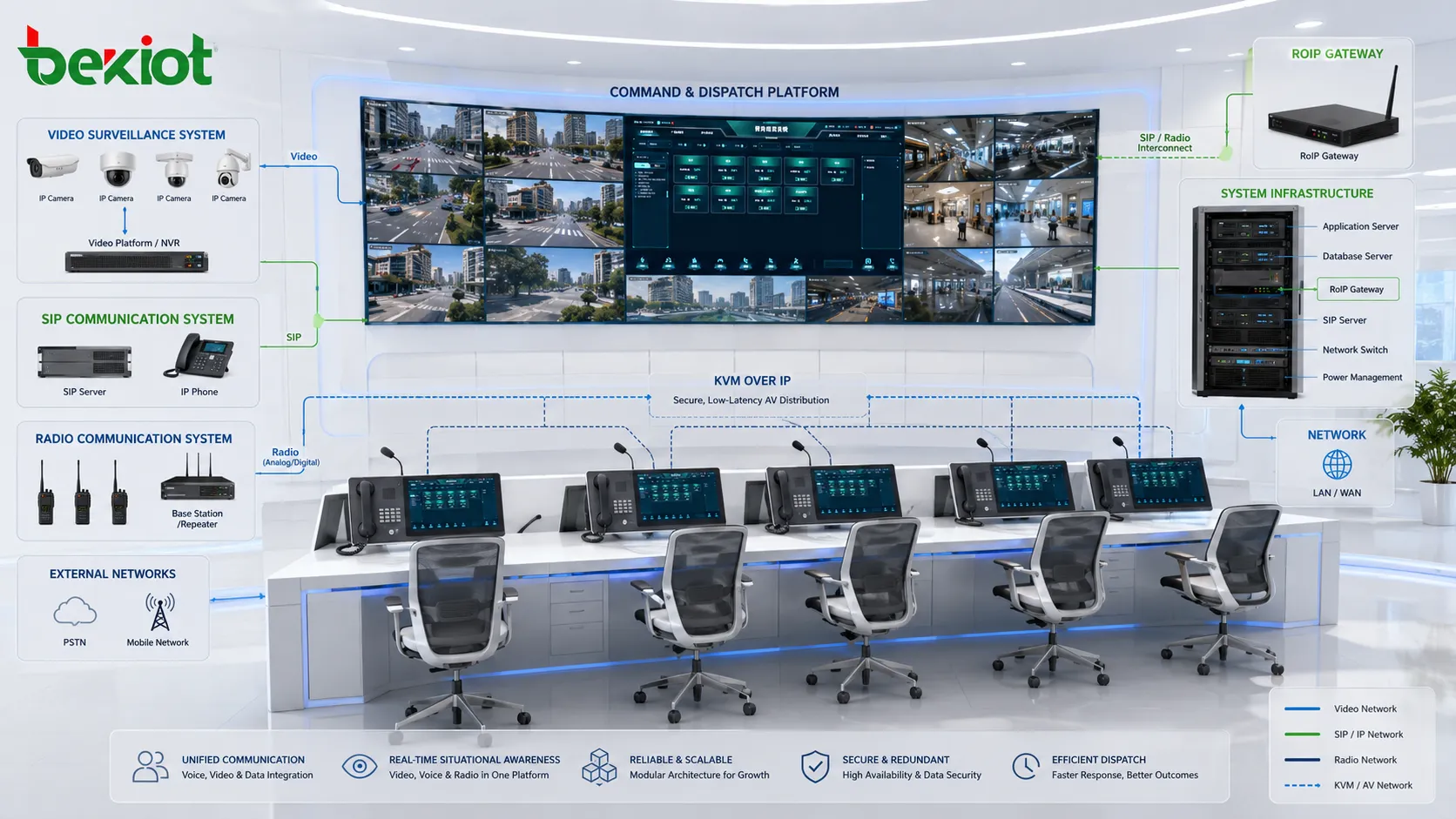

Практическая архитектура для проектов с несколькими системами
В реальном проекте командного центра ни один поставщик или платформа обычно не могут охватить все оборудование, терминалы, подсистемы и отраслевые приложения. Полная система может включать видеоплатформы, серверы SIP-связи, диспетчерские консоли, RoIP-шлюзы, шлюзы доступа к видео, системы оповещения, входы сигнализации, ГИС-карты, системы записи, рабочие места KVM, системы отображения на больших экранах и сторонние бизнес-платформы.
Поэтому практическая архитектура должна быть многоуровневой. Уровень ресурсов включает камеры, радиостанции, телефоны, домофоны, мобильные терминалы, датчики, сигнализации и устройства оповещения. Уровень шлюзов занимается преобразованием протоколов и взаимосвязью систем. Уровень платформы управляет SIP-связью, доступом к видео, контролем диспетчеризации, записью и координацией событий. Уровень представления обеспечивает командные места, управление KVM, отображение на больших экранах, визуализацию ГИС и панели управления оператора.
Такая многоуровневая конструкция облегчает расширение. Если добавляется новая видеоплатформа, она может быть подключена через интеграцию доступа к видео. Если вводится новая радиосеть, она может быть соединена через RoIP-шлюз. Если добавляются новые SIP-оконечные устройства или диспетчерские места, они могут присоединиться к платформе конвергентной связи без изменения всей архитектуры командного центра.
Рекомендации по развертыванию и вводу в эксплуатацию
Перед развертыванием команда проекта должна подтвердить, какая система является операционным центром, какие системы являются вспомогательными ресурсами и какие протоколы должны быть взаимосвязаны. Это включает проверку доступа к видео GB/T28181, регистрации и вызовов SIP, отображения радиоканалов, конфигурации RoIP-шлюза, управления рабочими местами KVM, требований к записи, привязки сигнализации, планирования сети и проектирования прав пользователей.
Ввод в эксплуатацию должен проверять не только то, работает ли каждая подсистема независимо. Он должен проверять полный командный рабочий процесс. Например, оператор должен иметь возможность получить событие, открыть соответствующее видео, связаться с полевыми пользователями, при необходимости соединить радиоканалы, инициировать групповой вызов или конференцию, записать процесс и завершить диспетчерское действие. Это реальная мера того, насколько успешно интегрирована система командного центра.
Надежность также требует внимания. Командные центры часто обслуживают аварийные или критически важные работы, поэтому резервирование сети, стабильность шлюза, резервное питание, непрерывность записи, контроль доступа и восстановление после сбоев должны быть включены в проект системы. Системы, которая работает только в нормальных условиях, недостаточно для серьезных сред командования и диспетчеризации.
Бизнес-ценность комплексного подхода
Решение командного центра на основе шлюзов снижает сложность интеграции и помогает различным системам быстрее работать вместе. Вместо замены существующих видеоплатформ, радиосетей, систем KVM или систем связи организации могут соединить их через выделенные шлюзы и единую архитектуру диспетчеризации.
Этот подход защищает предыдущие инвестиции, сокращает время реализации проекта, снижает давление глубокой кастомизации и дает операторам более полное представление о командовании. Он также поддерживает постепенное строительство. Проект может начаться с основной операционной платформы пользователя, а затем добавлять доступ к видео, взаимосвязь через RoIP-шлюз, SIP-диспетчеризацию, запись, связь с ГИС и другие модули шаг за шагом.
Для общественной безопасности, транспорта, аэропортов, портов, промышленных парков, энергетических объектов, кампусов и организаций по управлению чрезвычайными ситуациями конечная цель — не просто соединить устройства. Цель — сделать информацию видимой, связь достижимой, действия диспетчеризации отслеживаемыми, а межсистемную координацию более быстрой во время реальных инцидентов.
Часто задаваемые вопросы
Может ли командный центр начать с одной основной платформы и расширяться позже?
Да. Многие проекты начинаются с наиболее важной операционной системы, такой как видеонаблюдение, радиодиспетчеризация или SIP-связь, а затем добавляют интеграцию шлюзов, ГИС, запись, привязку сигнализации и дополнительные места позже.
Заменяет ли интеграция RoIP-шлюза существующую радиосеть?
Нет. RoIP-шлюз обычно сохраняет существующую радиосеть на месте и подключает ее к IP-ориентированным диспетчерским системам. Пользователи радио могут продолжать использовать свои привычные терминалы, в то время как диспетчеры получают доступ к межсистемной связи.
Что следует тестировать во время приемки?
Приемочные испытания должны охватывать межсистемные вызовы, доступ к видео, радиомостирование, работу диспетчерской консоли, запись, контроль разрешений, привязку сигнализации, поведение при отказе и полные рабочие процессы обработки событий, а не только функции отдельного устройства.
Как сделать так, чтобы командный центр не стал слишком сложным для операторов?
Интерфейс должен быть разработан вокруг реальных задач. Часто используемые действия следует размещать в основном рабочем процессе, а расширенные элементы управления системой, инструменты обслуживания и редко используемые функции следует организовывать отдельно.
Всегда ли для сторонней интеграции требуется глубокая кастомизация?
Не всегда. Если задействованные системы поддерживают стандартные протоколы или могут быть подключены через выделенные шлюзы, многие цели интеграции могут быть достигнуты с меньшей кастомизацией и меньшим риском проекта.
