Аналоговый транк, цифровой транк и IP-транк — это три распространенных способа соединения телефонных систем, PBX-платформ, сетей операторов и современных систем унифицированных коммуникаций. Все они выполняют одну базовую задачу: позволяют одной коммуникационной системе обмениваться вызовами с другой системой. Однако они существенно отличаются типом интерфейса, емкостью каналов, способом сигнализации, стоимостью внедрения, масштабируемостью и ценностью долгосрочного обновления.

Для небольшого офиса может быть достаточно нескольких аналоговых линий. Для крупного предприятия или операторского телефонного доступа цифровой транк E1 может обеспечить большую емкость вызовов и стабильное качество выделенной линии. Для современных SIP-платформ IP-транк обычно более гибкий, проще расширяется и лучше подходит для многоплощадочных голосовых, видео, диспетчерских и облачных коммуникационных сервисов.

Почему тип транка важен при планировании системы

В коммуникационном проекте транк — это не просто физическая линия или сетевое соединение. Он определяет, как две системы обмениваются вызовами, сколько одновременных разговоров можно поддерживать, какой тип шлюза или интерфейса потребуется и сможет ли система плавно расширяться в будущем.

Транк может использоваться между двумя PBX-системами, между корпоративной телефонной системой и оператором связи, между устаревшей голосовой системой и IP PBX, а также между частной диспетчерской платформой и публичной голосовой сетью. Если выбран неправильный тип транка, проект может столкнуться с ограниченной емкостью вызовов, сложной кабельной инфраструктурой, несовместимой сигнализацией, низким качеством голоса, сложным обслуживанием или высокой стоимостью модернизации.

Поэтому проектные команды не должны выбирать транк только по цене. Им следует сравнить существующие линейные ресурсы, ожидаемый трафик вызовов, имеющиеся PBX-интерфейсы, тип доступа оператора, состояние сети, требования безопасности и дальнейшее направление миграции.

Простой линейный доступ для небольших систем

Аналоговый транк основан на традиционной технологии телефонных линий. Он прост для понимания и до сих пор используется во многих небольших офисах, устаревших PBX-системах, гостиницах, сервисных стойках и сценариях местного телефонного доступа. Каждая аналоговая линия обычно поддерживает один вызов одновременно.

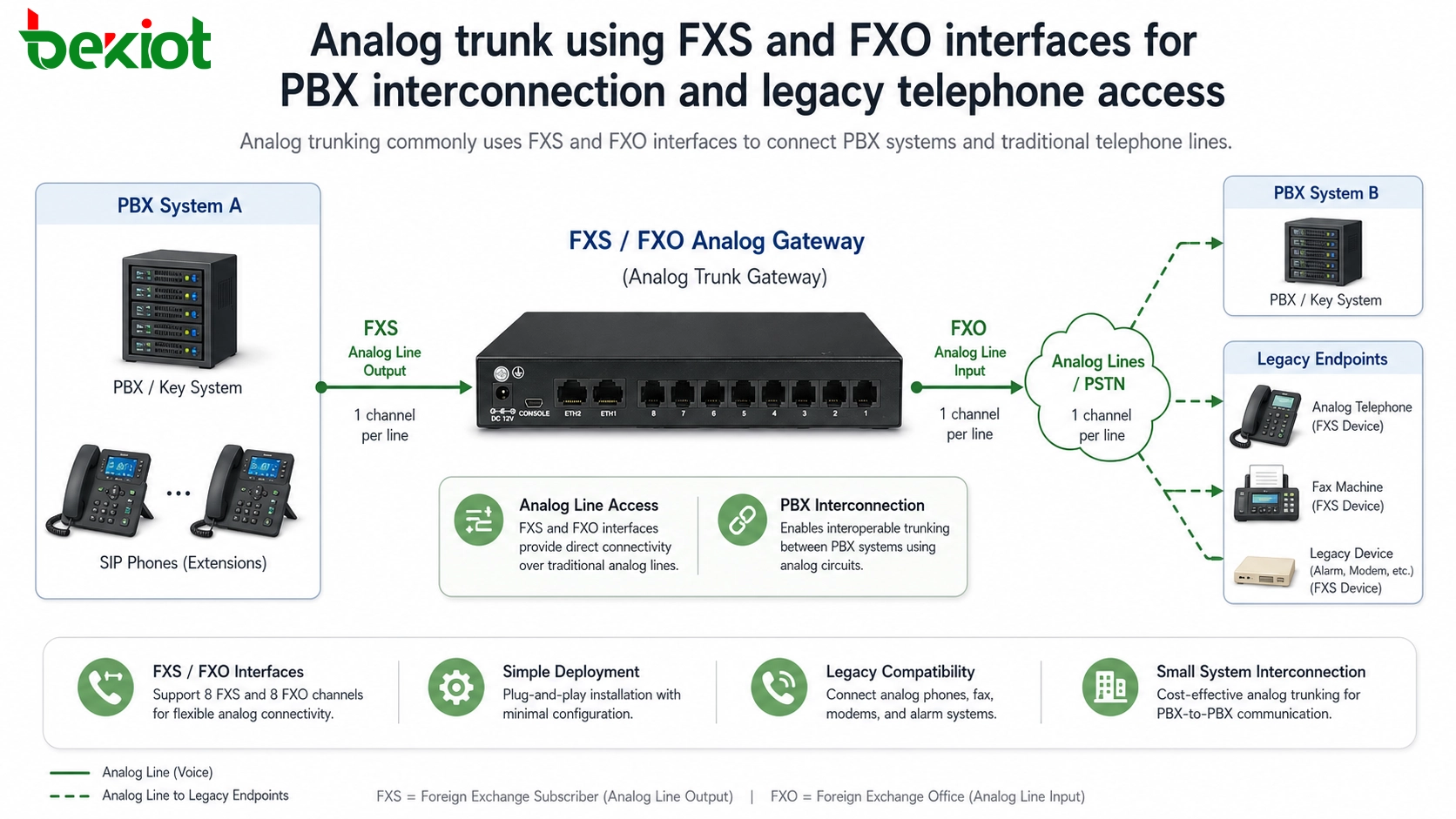

При соединении PBX аналоговая выходная сторона часто предоставляется через интерфейс FXS. FXS означает Foreign Exchange Station. Например, 8-портовая плата FXS может выдавать 8 аналоговых телефонных линий. Эти линии могут подключаться напрямую к аналоговым телефонам или к другой PBX-системе.

Принимающая сторона обычно использует интерфейс FXO. FXO означает Foreign Exchange Office. Если две PBX-системы соединены 8 аналоговыми линиями, между ними можно обеспечить 8 голосовых каналов. После настройки правил нумерации и маршрутизации пользователи обеих систем смогут звонить друг другу.

Связанное решение:Решение аналогового шлюза

Где этот метод по-прежнему полезен

Аналоговый доступ подходит, когда масштаб проекта невелик, требуемое число каналов ограничено, а существующая телефонная инфраструктура уже является аналоговой. Он также полезен, когда IP-коммуникационная платформа должна сохранить аналоговые телефоны, линии PSTN, факсы, лифтовые телефоны, аварийные телефоны или устаревшие PBX-абоненты.

Преимущества очевидны: низкий начальный порог, простая логика кабельного подключения, удобная диагностика и широкая совместимость со старым телефонным оборудованием. Для многих малых и средних систем аналоговый транк остается практичным вариантом.

Ограничение также очевидно. Когда проект требует большого числа одновременных вызовов, аналоговый транк становится неэффективным, потому что каждый голосовой канал требует отдельной физической линии. Масштабная аналоговая кабельная инфраструктура сложна в управлении и не подходит для современных расширяемых коммуникационных платформ.

Выделенные высокоемкие линии для голосовых сетей

Цифровой транк используется, когда аналоговые линии не могут удовлетворить требованиям емкости и стабильности. Вместо множества отдельных аналоговых линий цифровой транк передает несколько голосовых каналов по одному цифровому каналу связи. Это делает его подходящим для корпоративных PBX-систем, операторского доступа, контакт-центров и высоконагруженных голосовых проектов.

Цифровые транки обычно делятся на системы T1 и E1. E1 широко используется в Китае и многих других регионах. E1 — это международный стандарт цифровой связи, первоначально определенный ITU-T для передачи голоса, данных и сигнализации.

Линия E1 использует временное мультиплексирование. Один E1 делится на 32 временных слота. Слот 0 используется для синхронизации кадров, а слот 16 обычно используется для передачи сигнализации. Каждый слот передает 64 Kbps, поэтому общая полоса одного E1 составляет 2.048 Mbps. Поэтому E1 часто называют линией 2M.

В практической телефонной связи одна линия E1 обычно поддерживает 30 одновременных голосовых вызовов. Она может передаваться по оптоволокну и подключаться к оконечному оборудованию по витой паре или коаксиальному кабелю, в зависимости от оборудования передачи и проекта площадки.

Связанное решение:Решение транкового шлюза

Сигнализация должна совпадать на обеих сторонах

Цифровой транк — это не только физическое соединение. Совместимость сигнализации является ключевым требованием. К распространенным методам телефонной сигнализации относятся R2, China No.1, SS7 и ISDN-PRI.

Когда две системы соединяются через E1-транк, обе стороны должны использовать один и тот же метод сигнализации. Во многих текущих проектах SS7 и ISDN-PRI являются одними из наиболее распространенных вариантов. Инженерам также нужно подтвердить режим кодирования, режим проверки, настройки синхронизации, правила маршрутизации и связанные параметры транка.

Основные преимущества цифрового транка — стабильное качество голоса, более высокая безопасность, большая одновременность и надежность выделенной линии. Недостатки — более высокая стоимость доступа, более профессиональные требования к настройке и меньшая гибкость по сравнению с чисто IP-транком.

Сетевой доступ для современных платформ

IP-транк соединяет коммуникационные системы через IP-сеть. Он широко используется в SIP PBX, платформах унифицированных коммуникаций, диспетчерских системах, облачных голосовых сервисах, корпоративных голосовых сетях и операторских IMS-средах.

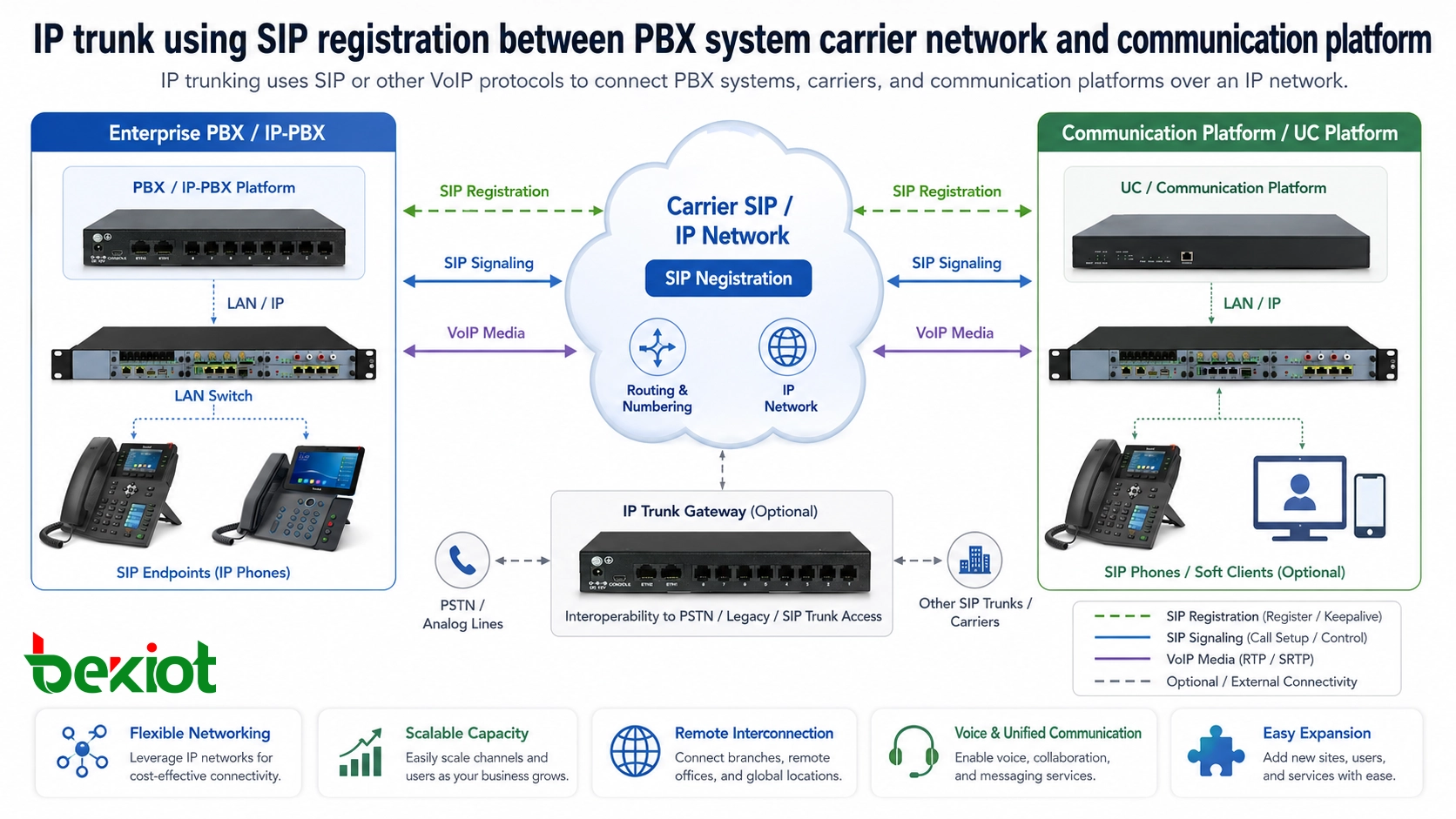

SIP — самый распространенный протокол для IP-транка. Если две системы поддерживают SIP и могут достигать друг друга через сеть, инженеры могут создать транки на обеих системах и направить каждую сторону на IP-адрес другой системы. Это часто используется для соединения точка-точка между двумя коммуникационными платформами.

Другой распространенный метод — доступ на основе регистрации. В этой модели оператор или поставщик услуг предоставляет клиенту данные SIP-аккаунта, адрес сервера, порт, пароль и параметры аутентификации. Клиентская PBX или шлюз регистрируется на платформе поставщика, и вызовы маршрутизируются через этот зарегистрированный SIP-транк.

Не только базовое SIP-соединение

SIP является основным протоколом для современного IP-транка, но некоторые системы также могут поддерживать H.323, IAX или другие методы VoIP-соединения. В сетях операторов ядра IMS также обычно основаны на SIP-архитектуре.

Главное преимущество IP-транка — гибкость. Он не зависит от тяжелого строительства физических линий, как аналоговый или E1-доступ. Он может поддерживать удаленное соединение, многосайтовые сети, голосовую маршрутизацию, видеосвязь, запись, управление номерами и интеграцию платформ через IP-сети.

Однако IP-транк также сильно зависит от качества сети и планирования безопасности. Задержка, джиттер, потеря пакетов, прохождение NAT, правила firewall, стабильность SIP-регистрации, совместимость кодеков и защита от кибератак могут влиять на качество голоса и надежность системы.

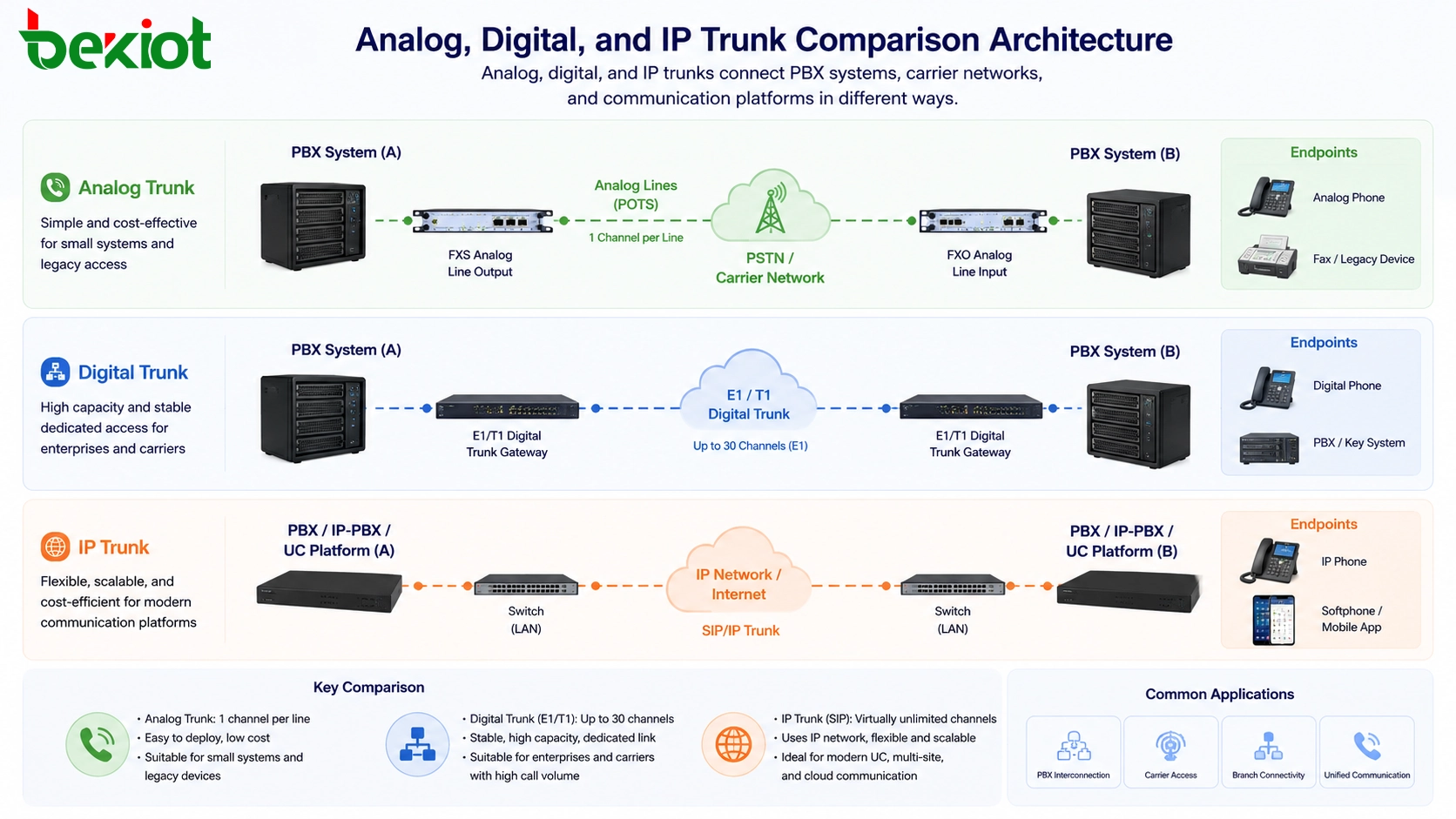

Как сравниваются три варианта

Аналоговые, цифровые и IP-транки — это не просто старая, более новая и самая новая технологии. Они обслуживают разные проектные потребности. Правильный выбор зависит от существующей системы, ресурсов оператора, емкости каналов, бюджета, среды развертывания и будущего плана модернизации.

Для небольших систем часто достаточно аналоговых транков. Для выделенного операторского телефонного доступа цифровые транки E1 остаются ценными. Для новых коммуникационных платформ, которым нужна масштабируемость, удаленный доступ и интеграция сервисов, IP-транк обычно является предпочтительным направлением.

Стратегия миграции существующих голосовых систем

Многие организации не заменяют всю телефонную систему сразу. Более реалистичный подход — постепенная миграция. Существующие аналоговые линии, E1-каналы, старое PBX-оборудование и новые SIP-платформы могут долго сосуществовать.

В таких проектах шлюзы становятся мостом между различными технологиями. Аналоговый шлюз может соединять линии FXS или FXO с VoIP-платформой. E1-транковый шлюз может соединять цифровые операторские линии или устаревшие PBX-транки с SIP-системами. SIP-транковый шлюз может помогать управлять операторским доступом, маршрутизацией, преобразованием кодеков и сетевой адаптацией.

Такой подход защищает существующие инвестиции и позволяет коммуникационной системе переходить к IP-архитектуре. Он полезен для предприятий, гостиниц, кампусов, промышленных объектов, транспортных систем, центров экстренного управления и организаций с несколькими филиалами.

Контрольный список перед выбором

Перед выбором транкового решения проектная команда должна подтвердить требуемое количество одновременных вызовов, текущий тип PBX-интерфейса, метод доступа оператора, протокол сигнализации, план нумерации, правила маршрутизации и ожидаемую будущую емкость.

Для аналогового транка ключевые проверки включают количество портов FXS и FXO, качество линии, поддержку Caller ID, смену полярности, требования к факсу и расстояние кабеля. Для цифрового транка — тип интерфейса E1, режим сигнализации, источник синхронизации, метод кодирования и настройки со стороны оператора.

Для IP-транка ключевые проверки включают SIP-совместимость, режим регистрации, IP-доступность, прохождение NAT, согласование кодеков, политику firewall, пропускную способность, QoS, защиту безопасности и проектирование резервной маршрутизации. Эти детали напрямую влияют на качество голоса и надежность системы после внедрения.

Создание практичной архитектуры голосового доступа

Хорошая архитектура голосового доступа не заставляет каждый проект использовать только один тип транка. Вместо этого она применяет правильный способ доступа для каждой части системы. Аналоговые линии могут оставаться полезными на периферии. E1 может оставаться необходимым для выделенного операторского доступа. IP-транк может стать основным направлением для интеграции платформ и будущего расширения.

Наиболее практичное решение — спроектировать модульный уровень доступа. Разные транки подключаются через подходящие шлюзы, а центральная коммуникационная платформа управляет маршрутизацией, пользователями, записью, диспетчеризацией, мониторингом и интеграцией сервисов.

С такой архитектурой организации могут сохранить существующие ресурсы, снизить риск миграции и постепенно построить более гибкую коммуникационную систему для голоса, видео, диспетчеризации, экстренного реагирования и унифицированных коммуникаций.

FAQ

Можно ли преобразовать аналоговые транки в SIP-транки?

Да. Аналоговые транки можно преобразовать в SIP через аналоговый шлюз. Шлюз подключается к линиям FXS или FXO с одной стороны и взаимодействует с SIP-платформой с другой.

Лучше ли E1 по качеству голоса, чем SIP-транк?

E1 обеспечивает стабильность выделенной линии, а SIP-транк зависит от качества IP-сети. Если IP-сеть имеет достаточную пропускную способность, QoS и контроль безопасности, SIP-транк также может обеспечить надежный голосовой сервис.

Почему один E1 обычно дает 30 вызовов, а не 32?

Хотя один E1 имеет 32 временных слота, слот 0 используется для синхронизации кадров, а слот 16 обычно используется для сигнализации. Поэтому обычно 30 слотов доступны для голосовых каналов.

Все ли SIP-транки работают с любой PBX?

Нет. SIP является стандартным протоколом, но разные платформы могут иметь разные методы регистрации, правила аутентификации, предпочтения кодеков, форматы заголовков и поведение NAT. Перед внедрением рекомендуется тестирование совместимости.

Когда проекту следует использовать шлюз вместо прямого транкового соединения?

Шлюз следует использовать, когда две системы имеют разные интерфейсы, методы сигнализации, медиаформаты или сетевые условия. Он помогает преобразовать типы доступа и упрощает управление общей коммуникационной архитектурой.
