Промышленная автоматизация больше не ограничивается управлением оборудованием, сбором производственных данных и визуализацией процессов. По мере развития Индустрии 4.0 проекты автоматизации всё чаще объединяют интернет-технологии, искусственный интеллект, анализ больших данных, облачные платформы, робототехнику, Интернет вещей, периферийные вычисления, дополненную и виртуальную реальность. Цель — сделать производственные системы более интеллектуальными в области проектирования, управления цепочками поставок, производственных процессов, контроля безопасности и обслуживания клиентов.

В таких условиях аудио и видео становятся важными частями программного обеспечения промышленной автоматизации. Видео предоставляет визуальные доказательства состояния производства, работы оборудования, событий безопасности и удалённого контроля. Аудио обеспечивает быстрое уведомление, голосовое взаимодействие, трансляцию сигналов тревоги и координацию на месте. Когда доступ к видео, обработка потоков, голосовая связь и привязка сигнализаций планируются вместе, платформа автоматизации может перейти от пассивного мониторинга к активному оперативному реагированию.

Почему визуальный доступ важен в проектах автоматизации

Платформы промышленной автоматизации обычно отображают производственные данные, состояние устройств, технологические параметры, сигналы неисправностей и информацию об окружающей среде. Эти данные необходимы, но цифры и графики не всегда могут объяснить, что происходит на объекте. Когда появляется предупреждение о температуре, сигнал вибрации, аномальное значение давления или событие доступа, операторам часто требуется визуальное подтверждение перед принятием решения.

Именно поэтому интеграция видеонаблюдения стала важным требованием во многих проектах промышленной автоматизации. Камеры, видеорегистраторы, существующие видеоплатформы и системы мониторинга объектов могут обеспечивать визуальный контекст в реальном времени. Вместо того чтобы видеть на экране только значение сигнала тревоги, оператор может также просматривать соответствующее оборудование, производственную линию, складскую зону, коридор, резервуарный парк, подсобное помещение или наружную установку.

Объединяя мониторинг данных с видеопредставлением, система может предоставить более полную операционную картину. Это помогает снизить количество ошибочных суждений, сократить время проверки инцидентов и повысить качество удалённого принятия решений.

Подключение существующих видеоресурсов

На многих промышленных объектах уже есть системы видеонаблюдения до обновления программного обеспечения автоматизации. Эти системы могут включать IP-камеры, видеорегистраторы, платформы наблюдения, системы управления видео и различные бренды полевых устройств. Заменять их обычно не нужно и дорого. Лучший подход — интегрировать существующие видеоресурсы в платформу автоматизации через шлюз доступа к видео или слой медиа-интеграции.

Практический слой доступа к видео должен поддерживать распространённые промышленные и охранные протоколы, такие как GB/T28181, RTSP и ONVIF. С помощью этих методов доступа платформа автоматизации может подключаться к платформам видеонаблюдения, регистраторам и камерам без необходимости перестраивать каждый видеоинтерфейс с нуля.

Преимущество очевидно: разработчикам автоматизации не нужно тратить чрезмерное время на решение проблем доступа к камерам, совместимости потоков, обнаружения устройств или межплатформенного взаимодействия. Шлюз обрабатывает доступ к видео, в то время как программное обеспечение автоматизации сосредоточено на бизнес-логике, визуализации процессов, обработке сигналов тревоги и пользовательских операциях.

Форматы вывода для разных терминалов

После подключения видеоресурсов следующим шагом является адаптация вывода. Проектам промышленной автоматизации может потребоваться отображение видео на стационарных рабочих станциях операторов, диспетчерских консолях, мобильных терминалах, страницах в браузере, больших экранах и дисплеях командных центров. Эти терминалы могут не поддерживать один и тот же медиа-формат.

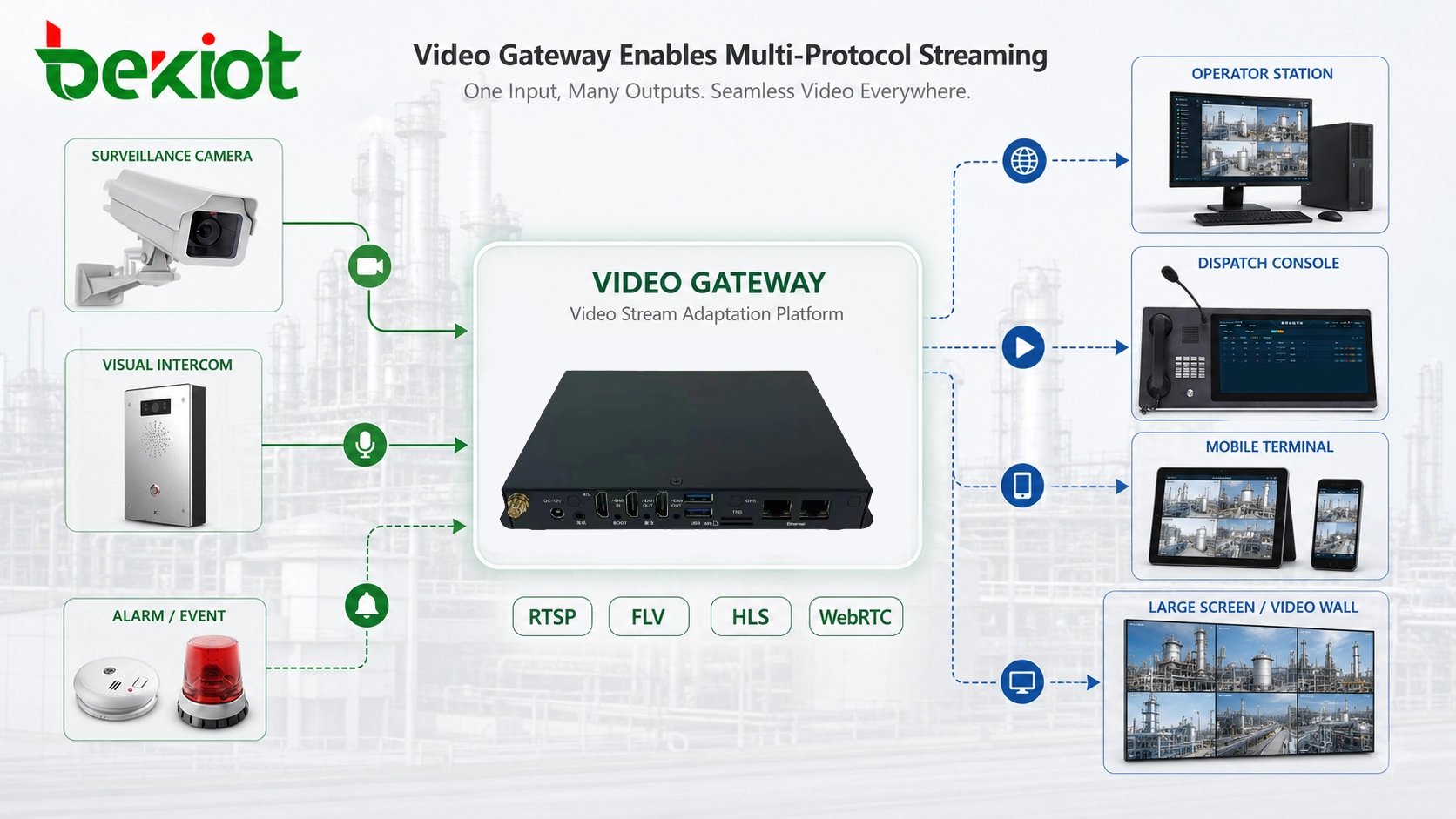

Слой интеграции видео может выдавать несколько форматов потоков в соответствии с требованиями системы. Общие форматы вывода включают RTSP, FLV, HLS или M3U8 и WebRTC. RTSP часто используется для межсистемного доступа к видео. FLV и HLS полезны для веб-отображения и распространения потоков. WebRTC подходит для взаимодействия через браузер с меньшей задержкой, когда важна реакция в реальном времени.

Эта возможность многоформатного вывода позволяет одному источнику видео обслуживать различные сценарии применения. Диспетчерская может просматривать стабильный высококачественный поток. Мобильный терминал может получать облегчённый поток. Браузерная страница может отображать видео без сложного локального программного обеспечения. Большой экран может показывать выбранные ключевые изображения для командования и надзора.

Управление через API даёт больше, чем просто просмотр видео

Базовое извлечение RTSP может отображать изображение с камеры, но проектам промышленной автоматизации часто требуется больше, чем пассивный просмотр. Операторам может понадобиться регулировка фокуса камеры, управление движением PTZ, запуск голосового интеркома, извлечение записей, переключение каналов или вызов связанного видео при срабатывании сигнала тревоги. Эти функции требуют интеграции на основе API, а не только необработанного видеопотока.

Через интерфейсы API платформа автоматизации может сохранять многие возможности исходной видеосистемы, добавляя их в промышленные рабочие процессы. Например, при появлении сигнала неисправности оборудования платформа может автоматически открыть соответствующую камеру. Когда оператор проверяет технологическую зону, система может обеспечить управление PTZ. Когда требуется анализ инцидента, платформа может вызвать записанное видео за соответствующий период времени.

Это делает интеграцию видео более ценной, чем простое встраивание камеры. Платформа автоматизации может превратить видео в интерактивный операционный ресурс, а не просто в визуальное окно.

Связанный продукт: Becke Конвергентная система связи

Becke Конвергентная система связи для интеграции промышленного аудио, видео, привязки сигнализаций и унифицированных коммуникаций.

Транскодирование помогает разным системам работать вместе

Промышленные проекты часто включают разные сети, разные терминалы и разные требования к отображению. Камера может выдавать поток высокого разрешения, но мобильному терминалу или веб-странице может не требоваться исходное качество изображения. Устаревшая платформа может поддерживать один кодек, а более новая система может предпочитать другой. Здесь важную роль играет транскодирование.

Транскодирование видео может в реальном времени изменять разрешение, частоту кадров, битрейт и формат кодирования. Например, источник высокого разрешения может быть преобразован в облегчённый поток для удалённого доступа. Видео с высоким битрейтом может быть уменьшено для передачи по слабым сетям. Формат кодека может быть изменён в соответствии с возможностями декодирования целевой платформы.

Эти корректировки повышают совместимость и стабильность системы. Они также помогают снизить нагрузку на пропускную способность, особенно в промышленных парках, удалённых объектах, коммунальных хозяйствах, строительных зонах и средах беспроводной связи, где условия сети не всегда идеальны.

Наложение промышленных данных на видео

Одним из наиболее полезных применений интеграции видео является объединение визуальных образов с промышленными данными. Видеоизображение может быть наложено на данные IoT, состояние устройств, технологические параметры, уровни тревоги, показания окружающей среды или управляющую информацию. Это делает видеоэкран более информативным для операторов.

Например, вид камеры на производственную линию может показывать текущее состояние оборудования, режим работы, значение температуры или состояние сигнала тревоги. Видео со складской зоны может отображать статус доступа или экологические данные. Видео с насосной станции может показывать давление, расход и индикаторы неисправностей. Это создаёт более сильную связь между физической сценой и цифровой системой автоматизации.

Наложение данных на видео особенно полезно для командных центров, диспетчерских и платформ удалённого надзора. Это помогает пользователям понимать не только то, что они видят, но и то, что означают системные данные в данном конкретном сценарии.

Почему уведомление о тревоге не может полагаться только на экраны

Многие системы автоматизации генерируют сигналы неисправностей оборудования, IoT-сигнализации, предупреждения безопасности, исключения в процессах и экологические оповещения. Однако общей проблемой является то, что методы уведомления не всегда практичны. Некоторые системы по-прежнему сильно полагаются на наблюдение операторов за экранами. Это создаёт риск, когда оператор находится вдали от рабочего места, выполняет другую задачу или работает в шумной обстановке.

Телефонные звонки, SMS и электронная почта могут использоваться в некоторых случаях, но они не всегда подходят для промышленных объектов. Звонки могут быть пропущены. SMS могут задерживаться. Электронная почта часто слишком медленна для срочных событий. Во многих промышленных средах персоналу на передовой требуется мгновенное и прямое уведомление через инструменты, которыми они уже пользуются каждый день.

Именно поэтому аудиоуведомление следует рассматривать совместно с интеграцией видео. При возникновении сигнала тревоги система должна не только показывать данные и видео, но и уведомлять нужных людей через правильный аудиоканал.

Радио- и голосовое уведомление для полевых бригад

Двусторонние радиостанции по-прежнему широко используются на заводах, предприятиях, складах, энергетических объектах, транспортных сооружениях и открытых промышленных площадках. Они просты, прямолинейны и подходят для мобильных полевых бригад. По этой причине интеграция радиоуведомлений в промышленную автоматизацию может значительно повысить эффективность реагирования.

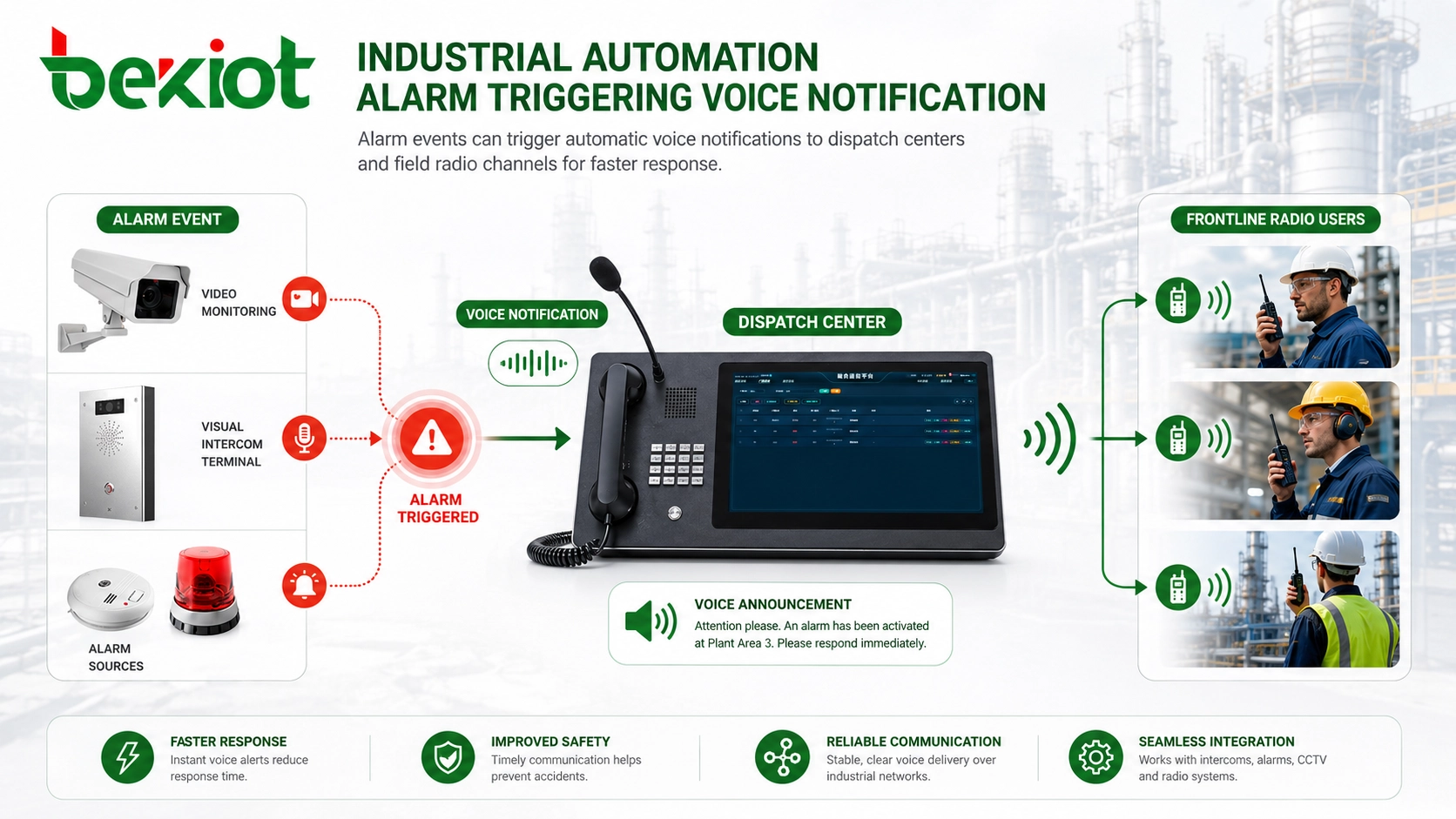

Когда платформа автоматизации получает сигнал неисправности оборудования или событие IoT, она может автоматически генерировать голосовое сообщение и транслировать его на соответствующий радиоканал. То же уведомление может быть отправлено в диспетчерский центр и персоналу передовой реакции. Это позволяет сигналу тревоги достичь как руководителей, так и полевых бригад одновременно.

По сравнению с опорой только на экранные подсказки, радиоуведомление является более активным. Оно «подталкивает» событие к людям, которые должны действовать. Для безопасности производства, технического обслуживания, реагирования на чрезвычайные ситуации и эксплуатации объектов это может сократить задержку реагирования и повысить эффективность обработки инцидентов.

Привязка событий MQTT и IoT

Проекты промышленной автоматизации всё больше полагаются на данные IoT. Датчики, контроллеры, оконечные устройства, системы мониторинга и производственное оборудование могут публиковать информацию о событиях на программную платформу. MQTT обычно используется в сценариях IoT, поскольку он лёгкий и подходит для событийно-ориентированной связи.

Когда аудио- и видеосистемы поддерживают привязку через API и протоколы IoT, программное обеспечение автоматизации может выстраивать более богатую логику реагирования. Сигнал датчика может запускать появление камеры, видеозапись, голосовое вещание, радиоуведомление и журналирование событий. Предупреждение безопасности может активировать как визуальное отображение, так и звуковое напоминание. Событие удалённого обслуживания может открыть соответствующий видеоканал и уведомить назначенную бригаду.

Такой вид привязки меняет роль аудио и видео. Они больше не являются независимыми системами. Они становятся активными ресурсами реагирования внутри рабочего процесса автоматизации.

Типовая архитектура системы

Практическая архитектура интеграции аудио и видео для промышленности обычно включает пять уровней. Первый уровень — уровень полевых устройств, включающий камеры, видеорегистраторы, датчики, точки данных, связанные с ПЛК, устройства IoT, радиостанции, интерком-терминалы и источники сигналов тревоги. Второй уровень — сетевой уровень, включающий промышленный Ethernet, VLAN, беспроводные линии, частные сети, VPN и периферийный доступ.

Третий уровень — уровень шлюзов и обработки мультимедиа. Этот уровень обрабатывает доступ к видео, преобразование протоколов, вывод потоков, транскодирование, голосовое взаимодействие, радиодоступ и воспроизведение аудио, запускаемое сигналами тревоги. Четвёртый уровень — уровень программного обеспечения автоматизации, где SCADA, MES, IoT-платформы, диспетчерские системы или заказные промышленные приложения управляют бизнес-логикой и визуализацией.

Пятый уровень — уровень пользовательских приложений. Операторы, диспетчеры, бригады технического обслуживания, менеджеры и мобильные пользователи получают доступ к видео, получают сигналы тревоги, общаются голосом и координируют действия через рабочие станции, диспетчерские консоли, большие экраны, мобильные терминалы или радиоканалы.

Где этот подход приносит пользу

Это решение подходит для производственных предприятий, промышленных парков, складов, логистических центров, энергетических станций, коммунальных объектов, шахт, портов, тоннелей, водоочистных сооружений, химических объектов и транспортной инфраструктуры. В таких средах обычно есть как системы данных, так и полевые оперативные бригады, поэтому важны и визуальное подтверждение, и быстрое голосовое уведомление.

В производстве видео помогает проверять состояние линий и условия безопасности. В логистике оно может поддерживать мониторинг складов и надзор за зонами транспортных средств. На энергетических и коммунальных объектах оно может поддерживать удалённый контроль и проверку инцидентов. В промышленных парках оно может связывать бригады безопасности, технического обслуживания, управления недвижимостью и реагирования на чрезвычайные ситуации.

Общая цель — снизить изолированность систем. Видеонаблюдение, данные автоматизации, сигналы тревоги, голосовая связь и радиоуведомления не должны работать как отдельные островки. Они должны работать вместе как часть единой цепочки оперативного реагирования.

Контрольный список для разработчиков

Перед началом разработки проектная группа должна подтвердить все источники видео, включая протоколы камер, методы доступа к регистраторам, интерфейсы платформ, требуемые форматы вывода и отображающие терминалы. Также следует подтвердить, нужны ли функции PTZ, регулировка фокуса, интерком, извлечение записей и управление камерой.

Для интеграции аудио команда должна определить категории сигналов тревоги, правила уведомления, голосовые шаблоны, радиоканалы, поведение диспетчерского центра и логику эскалации. Не каждый сигнал тревоги нужно транслировать. Система должна различать информационные подсказки, предупреждения о техническом обслуживании, сигналы безопасности и чрезвычайные события.

Планирование сети также важно. Видеопотоки потребляют пропускную способность, а аудиоуведомления требуют надёжности и малой задержки. Разработчики должны протестировать стабильность потока, задержку, воспроизведение в браузере, совместимость терминалов, ответ API, время срабатывания сигналов тревоги и поведение в условиях слабой сети перед сдачей.

Распространённые ошибки, которых следует избегать

Одна из распространённых ошибок — рассматривать интеграцию видео только как функцию предпросмотра камеры. В промышленной автоматизации видео должно быть связано с событиями тревог, состоянием устройств, технологическими данными, извлечением записей и действиями оператора. В противном случае оно остаётся отдельным от бизнес-процесса.

Другая ошибка — игнорирование аудиоуведомлений. Система может чётко отображать сигналы тревоги на экране, но полевые бригады могут не увидеть их вовремя. Для промышленных объектов голосовое вещание, радиоуведомление и диспетчерская связь часто более практичны, чем пассивные визуальные оповещения.

Третья ошибка — разработка каждого интерфейса с нуля. Использование специализированных шлюзов и оборудования для обработки мультимедиа может снизить риски разработки, сократить время интеграции и облегчить сопровождение системы. Сложные аудио-видео задачи должны обрабатываться специализированными компонентами системы, когда это возможно.

Итоговый обзор

Интеграция аудио и видео становится важной частью разработки промышленной автоматизации. Доступ к видео позволяет операторам проверять условия на объекте. Форматы вывода потоков, такие как RTSP, FLV, HLS и WebRTC, позволяют различным терминалам отображать видео. Управление через API сохраняет такие функции, как PTZ, регулировка фокуса, голосовой интерком и извлечение записей, доступными внутри платформы автоматизации.

В то же время аудиоуведомление решает практическую полевую задачу. Когда происходят сигналы неисправностей оборудования или события IoT, система должна активно уведомлять диспетчеров и работников передовой через голосовое вещание, радиоканалы или инструменты унифицированной связи. Привязка через MQTT и API может связать эти действия с более широким рабочим процессом промышленного программного обеспечения.

Для высококлассных проектов промышленной автоматизации лучший подход — не заставлять разработчиков программного обеспечения вручную решать каждую аудио-видео проблему. Хорошо спланированная архитектура шлюза и конвергентной связи может снизить риски проекта, повысить эффективность разработки и превратить видео, аудио, сигналы тревоги и данные IoT в скоординированную систему оперативного реагирования.

Часто задаваемые вопросы

Можно ли использовать существующие камеры на платформе промышленной автоматизации?

Да. Существующие камеры, видеорегистраторы и платформы наблюдения часто можно интегрировать, если они поддерживают стандартные методы доступа, такие как GB/T28181, RTSP или ONVIF.

Почему интеграция через API лучше, чем простое извлечение RTSP-потока?

Извлечение RTSP в основном обеспечивает просмотр видео. Интеграция через API также может поддерживать управление PTZ, регулировку фокуса, голосовой интерком, извлечение записей, переключение каналов и привязку сигнализации.

Какой формат вывода видео лучше всего подходит для отображения в браузере?

HLS, FLV и WebRTC обычно используются для отображения в браузере. Лучший выбор зависит от требований к задержке, совместимости браузера, условий сети и архитектуры платформы.

Как сигналы тревоги могут быстрее достигать полевых работников?

Сигналы тревоги могут запускать автоматические голосовые объявления, уведомления диспетчерской или трансляции по радиоканалам. Это часто эффективнее, чем полагаться только на экранные подсказки, SMS или электронную почту.

Полезен ли MQTT для привязки аудио и видео?

Да. MQTT может передавать сообщения о событиях IoT, которые запускают появление видео, голосовые трансляции, действия по записи, радиоуведомления и журналы тревог внутри рабочего процесса автоматизации.
