Руководство по функциям SIP Video Door Phone Snapshot: запуск событий (вызов / звонок / ответ / разблокировка), загрузка на HTTP / FTP / TFTP, шаги по настройке, устранение неполадок для серии Bi30.
В этом документе описывается функция создания снимков (snapshot) для SIP-видеодомофонов и переговорных устройств. Функция создания снимков захватывает изображения с камеры, когда устройство активируется событиями, а затем загружает изображения на указанный сервер. Поддерживаемые серверы: HTTP/HTTPS, FTP, TFTP. Поддерживаемые триггеры: вызов, звонок, ответ, открытие замка и т.д.
Видеодомофоны: Bi30, Bi31S, Bi32V, Bi33V
Видеопереговорные устройства: BK-DAB-PA2 + камера PA KIT, BK-DAB-PA2S + камера PA2 KIT, BHP-SOS10, BHP-SOS10V, BHP-SOS16, BHP-SOS16V, BHP-SOS18

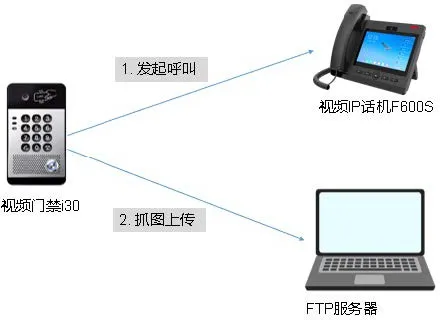

Функция создания снимков захватывает изображения по предопределенным триггерам и загружает их на сервер для хранения. Она включает две основные части:
Триггеры снимков: Выполнение вызова, входящий звонок, ответ на вызов, входной триггер (переговорное устройство), выходной триггер (переговорное устройство), открытие двери (домофон)
Загрузка изображений: Поддерживает серверы HTTPS, HTTP, FTP, TFTP
Подходит для сцен, где необходимо сохранять изображения событий, например, мониторинг въезда электросамокатов в лифт.

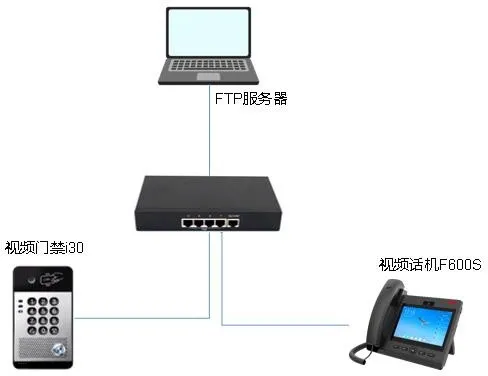

Подготовьте 1 видеодомофон Bi30 + 1 видеотелефон BF600S, подключенные к коммутатору с действующими IP-адресами
Подготовьте компьютер для настройки с установленным серверным программным обеспечением, подключенный к той же локальной сети, что и устройства
На примере видеодомофона Bi30:
Для использования функции создания снимков необходимо настроить сервер и домофон. В этом руководстве используется Bi30 + WFTPD (FTP-сервер) в качестве примера.
Скачайте WFTPD (не требует установки).

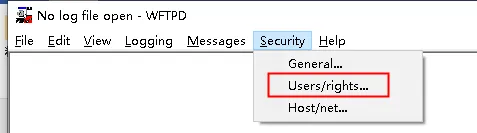

Откройте программное обеспечение → нажмите Security – User/Rights

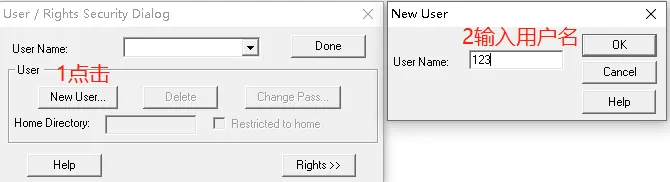

Нажмите New User → введите имя пользователя (например, 123) → OK
Введите пароль (например, 123) → OK

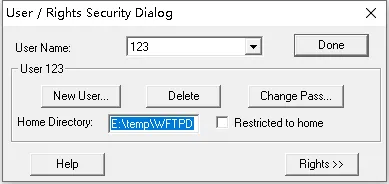

Установите корневой каталог FTP (например, E:\temp\WFTPD) → вставьте его в Home Directory

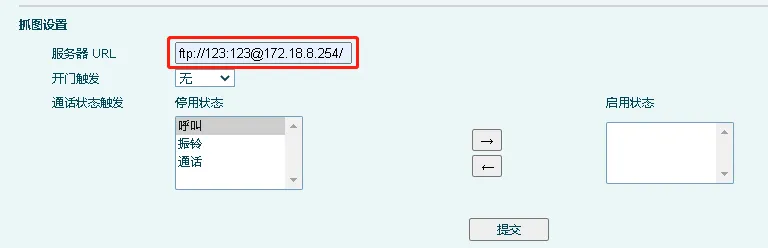

Войдите в веб-интерфейс устройства, чтобы установить триггеры снимков и URL загрузки.
Пример формата URL:ftp://123:123@172.18.8.254/
- ftp: тип протокола
- 123:123: имя пользователя:пароль
- 172.18.8.254: IP сервера
- /: сохранять в корневой каталог; используйте /snap/ для подпапки

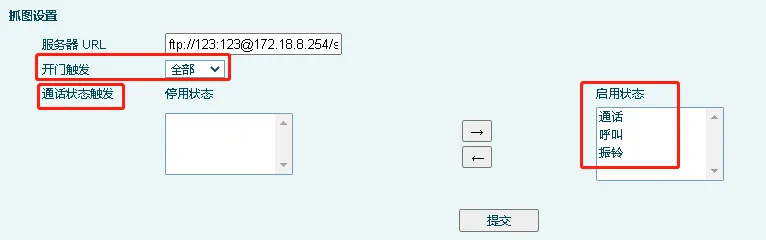

Установка условий триггера (домофон):
Любой включенный триггер захватит и загрузит изображение (например, открытие двери).

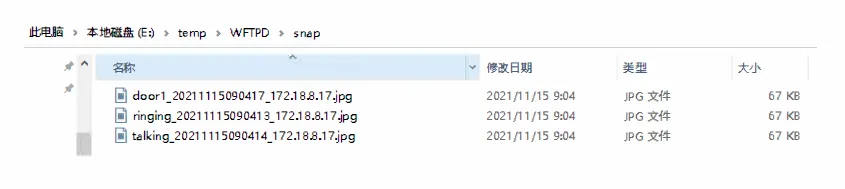

Именование файлов снимков: Событие + временная метка
Если на сервере не сохраняются изображения, проверьте следующее:
Сеть: Убедитесь, что устройство может достичь сервера
Конфигурация сервера: Проверьте имя пользователя/пароль и права на запись; протестируйте загрузку с помощью других инструментов
Другие проблемы: Свяжитесь с технической поддержкой
