Система домофонной связи — это система двусторонней коммуникации, позволяющая пользователям управлять блокировкой/разблокировкой двери и контролировать окружающую обстановку через встроенную камеру. Она состоит из двух частей: внутренний домофон (IP-телефон) и уличный блок домофона.
Серия Intercom представляет собой уличные блоки, а серия Phone — внутренние абонентские устройства. Обе серии поддерживают аудио- и видеозвонки по IP/SIP, совместно обеспечивая управление дверью и видеонаблюдение. В одной локальной сети устройства могут взаимодействовать друг с другом по IP или SIP по схеме «один ко многим» или «многие ко многим».
В данном руководстве в качестве примера используются модели Bi31s (серия домофонов) и BF600S (внутренний Android-телефон).
Документ распространяется на серию внутренних IP-телефонов и серию уличных блоков домофона.
Данное руководство предназначено для пользователей, желающих изучить базовые настройки и эксплуатацию SIP-телефонов в комплексе с системами домофонной связи.
SIP: Сервер для организации реального времени связи с использованием зарегистрированных SIP-аккаунтов.
DTMF: Сигнализация для передачи командных кодов управления удаленными устройствами.
Audio Codec (Аудиокодек): Формат аудиокодирования для стабильной передачи голоса.
Video Codec (Видеокодек): Формат видеокодирования для корректной передачи видеопотока.
BF600S — это Android видеотелефон с понятным интерфейсом и простым управлением. Он может связываться с уличным блоком после регистрации на одном SIP-сервере. Даже без SIP-сервера в локальной сети доступны прямые аудио/видеозвонки по IP-адресу.
Для корректной коммуникации и управления дверью необходимо правильно настроить следующие параметры:
| Параметр настройки | Статус | Описание |
| Регистрация SIP | Зарегистрировано | Регистрация на том же SIP-сервере, что и уличный блок |
| DTMF | Inband | Разблокировка двери недоступна (реле не управляется) |
| RFC2833 | Поддерживает разблокировку двери | |
| Info | Поддерживает разблокировку двери | |
| Auto | Автоматическое согласование режима DTMF с собеседником | |
| Аудиокодек | Включить все | Исключение проблем совместимости |
| Видеокодек | H.264 | Должен совпадать с кодеком уличного блока |
| Контакты | Добавить номера уличных блоков | Идентификация входящих звонков от конкретных домофонов |
Примечания:
1. SIP-сервер должен поддерживать сквозную передачу DTMF для корректной отправки команд.
2. Видеосервер должен поддерживать H.264 для передачи медиапотока.

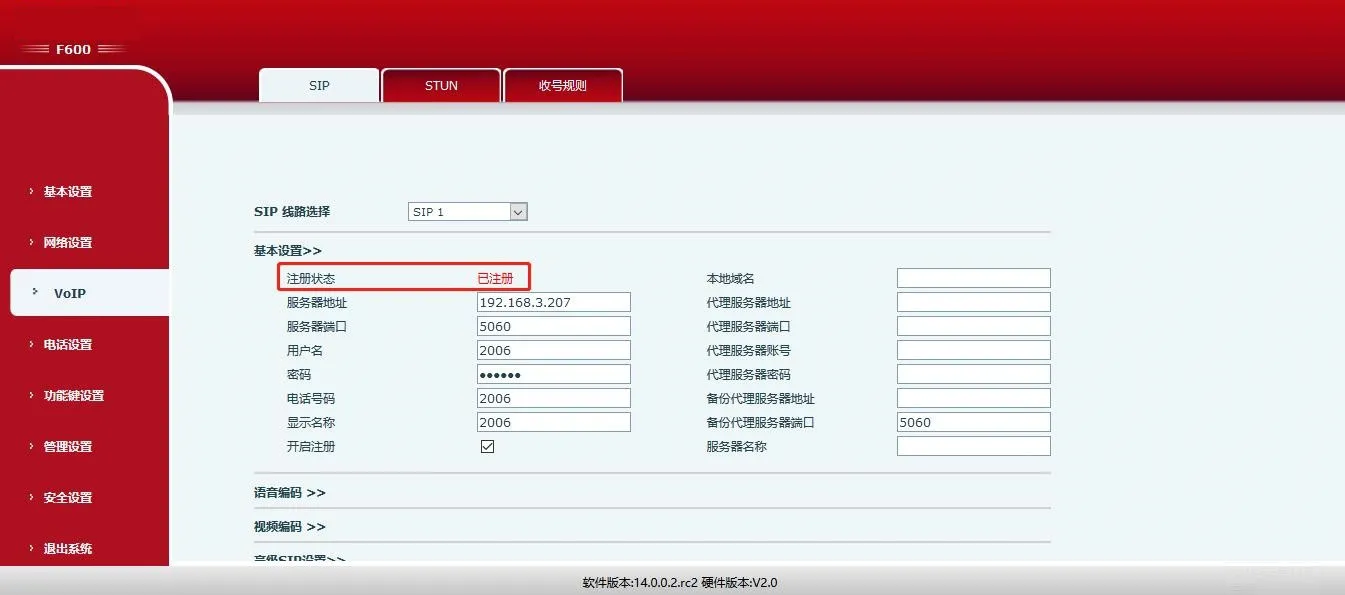

Введите данные SIP-аккаунта и включите регистрацию. Убедитесь, что телефон и уличный блок зарегистрированы на одном и том же SIP-сервере.
Путь в веб-интерфейсе: VOIP -> SIP -> Basic Settings
Пример:
Сервер: 192.168.3.207, Порт: 5060
Имя пользователя: 2006, Пароль: ******, Номер телефона: 2006
Отображаемое имя: 2006
Отметьте пункт Enable и нажмите Save.

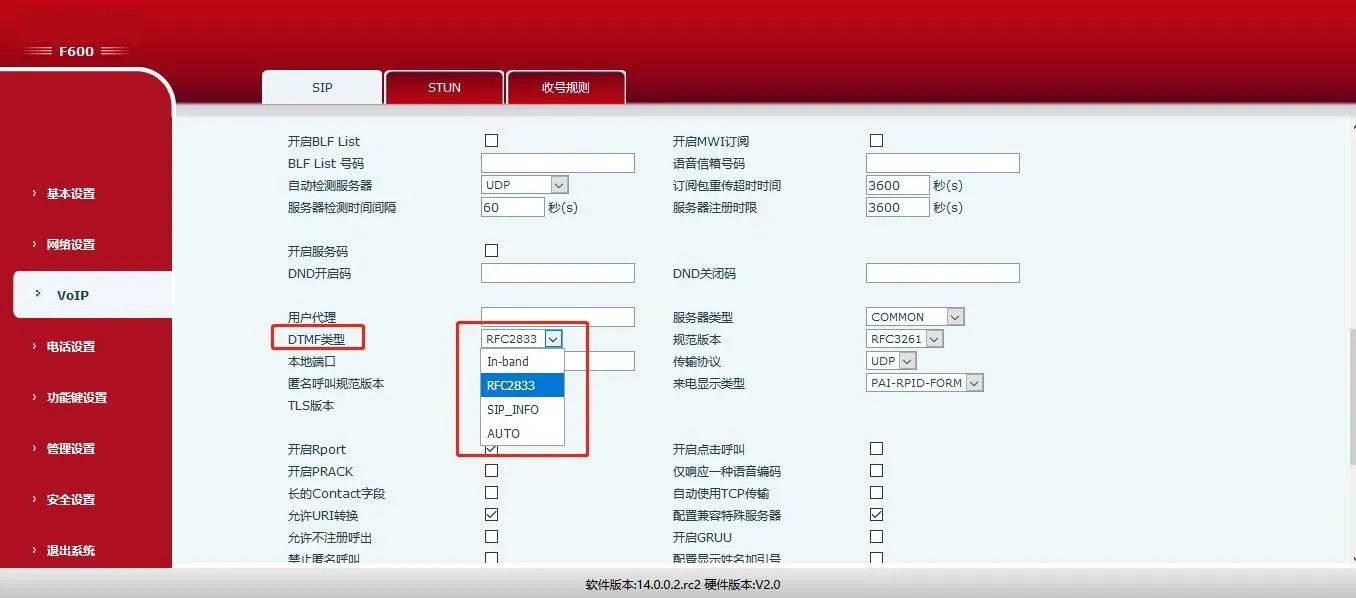

Установите режим DTMF на RFC2833 или Info (режим INBAND не поддерживает разблокировку двери).
Путь в веб-интерфейсе: VOIP -> SIP -> Advanced SIP Settings

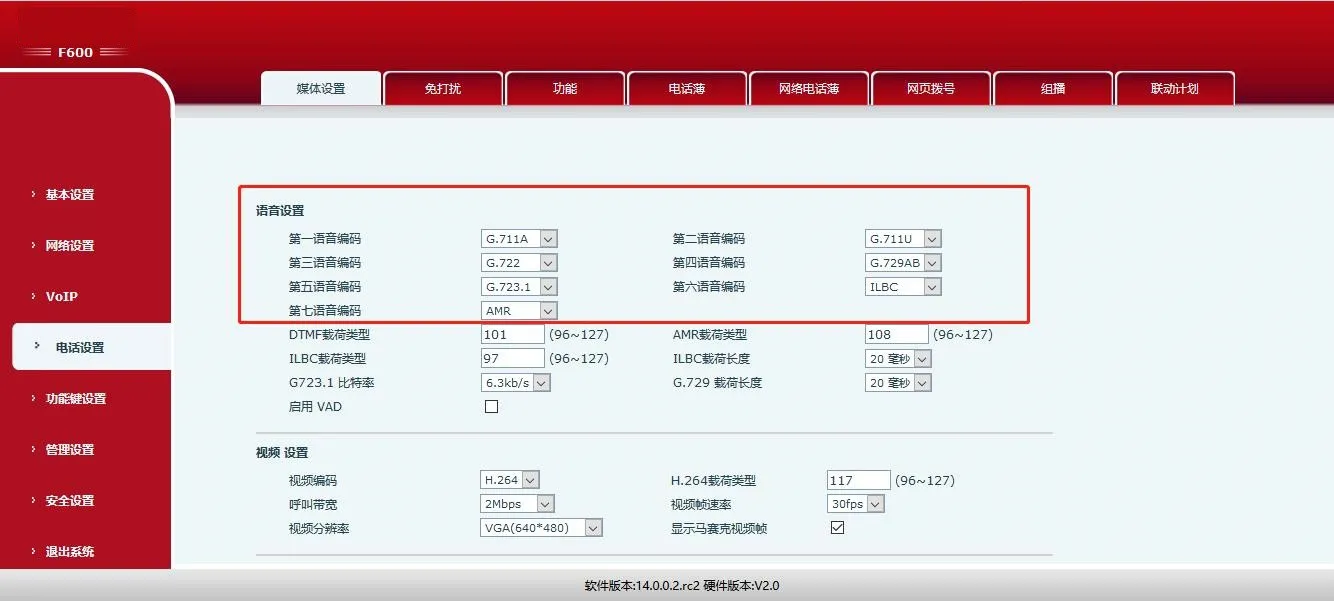

Включите все аудиокодеки для гарантии совместимости со всеми уличными блоками в локальной сети.
Путь в веб-интерфейсе: Phone Settings -> Media -> Audio Settings

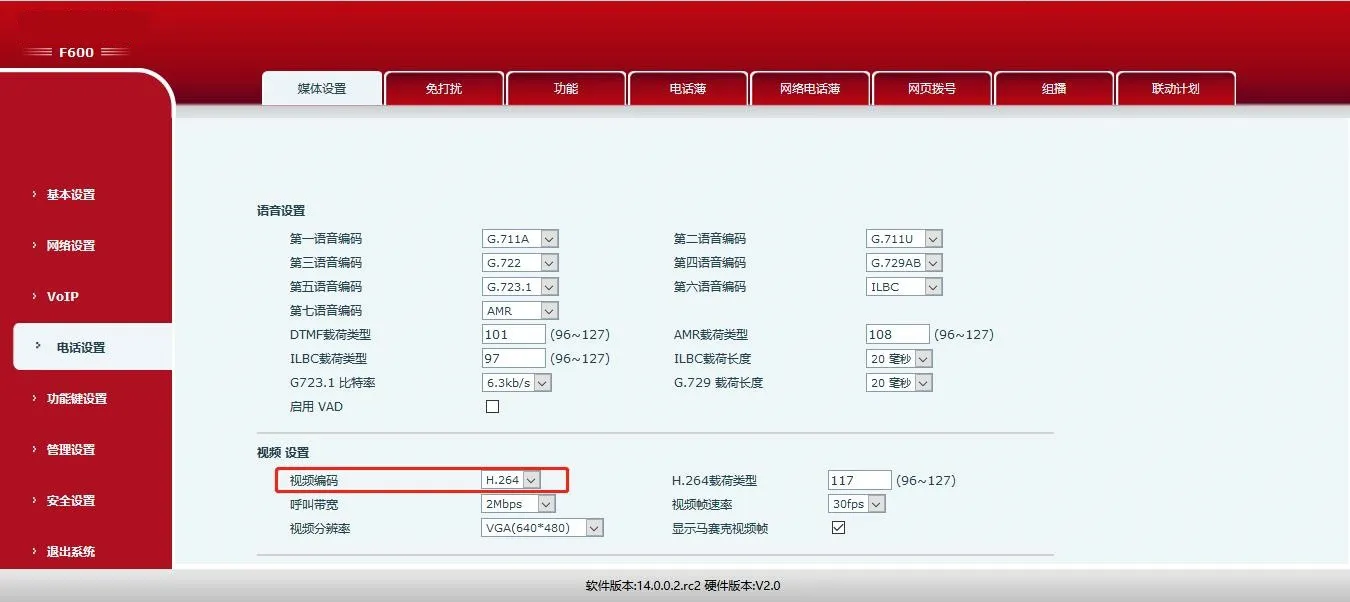

Уличный блок поддерживает только H.264. Установите видеокодек телефона в режим H.264.
Путь в веб-интерфейсе: Phone Settings -> Media -> Video Settings
Примечание: BF600S также поддерживает режимы переговорной связи и мультикаста. Подробности см. в официальном руководстве.
Bi31s поддерживает двустороннюю аудиосвязь и одностороннюю видеопередачу. При нажатии посетителем кнопки звонка внутренний телефон получает вызов. Пользователь может разговаривать, просматривать видео и удаленно разблокировать дверь по DTMF-кодам.
Основные параметры настройки Bi31s:
| Параметр настройки | Статус | Описание |
| Регистрация SIP | Зарегистрировано | Регистрация на том же SIP-сервере, что и внутренний телефон |
| Код удаленной разблокировки | Пользовательский | Только цифры или символ * |
| Разблокировка через приложение | Пользовательский (по умолчанию выключено) | Включение разблокировки при входящем звонке с телефона |
| Список удаленного доступа | Включено | Разблокировка только для номеров из списка |
| Длина проверочного кода | Пользовательский | Сокращение времени ожидания при разблокировке |
| Главный номер | SIP-номер внутреннего телефона | SIP-аккаунт внутреннего абонентского устройства |
| Проверочный код | Пользовательский | Код для разблокировки двери |
| Автоответ | Пользовательский (по умолчанию включено) | Автоматический ответ на вызов по истечении таймаута |
Зарегистрируйте уличный блок на том же SIP-сервере, что и внутренний телефон.
Путь в веб-интерфейсе: VOIP -> SIP -> Basic Settings
Пример:
Сервер: 192.168.3.207, Порт: 5060
Имя пользователя: 2008, Пароль: ******, Номер телефона: 2008
Отметьте пункт Enable и нажмите Save.

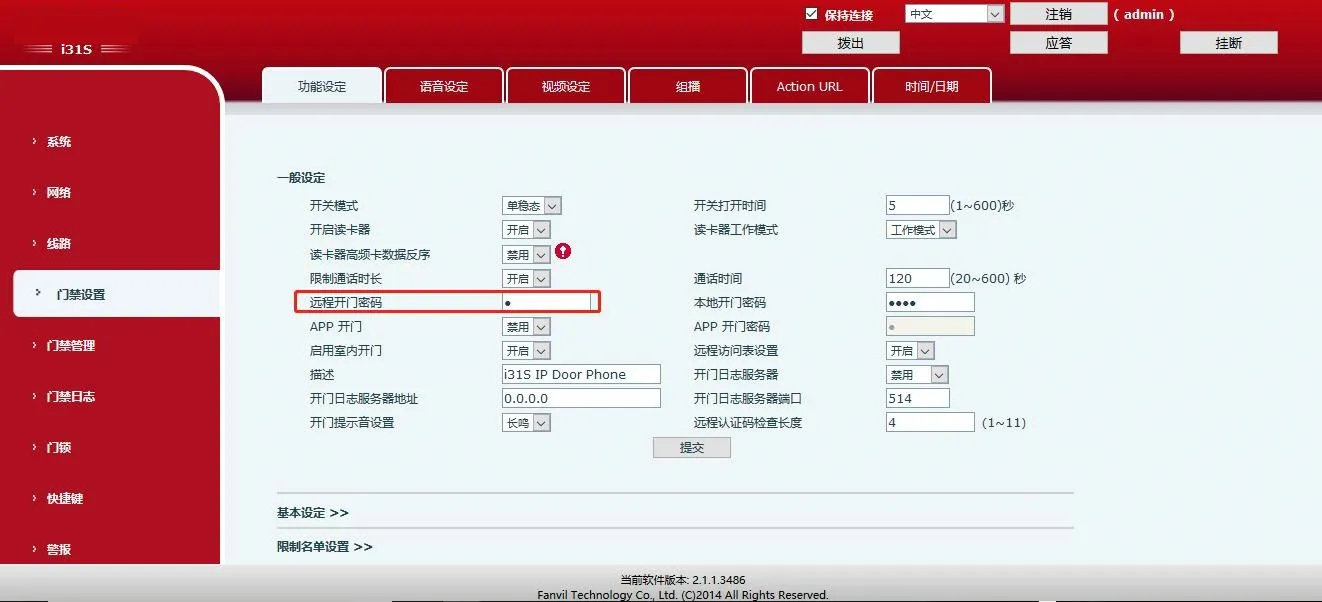

Задайте код (по умолчанию: *). После ответа на звонок с уличного блока введите данный код для разблокировки двери.
Путь в веб-интерфейсе: Door Settings -> Features -> General Settings
Примечание: Допускаются только цифры и символ *.

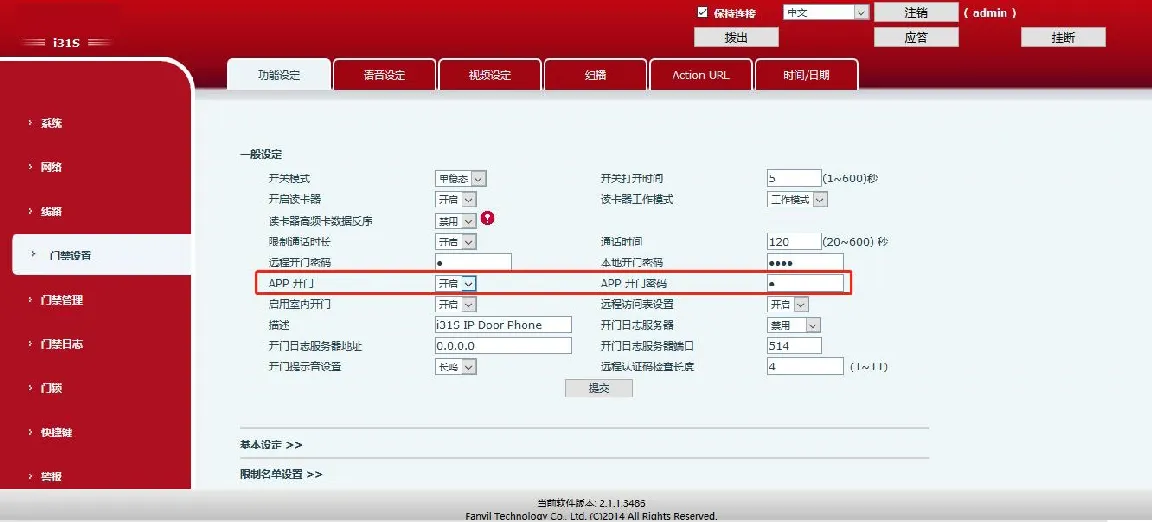

Включите функцию разблокировки через приложение для открытия двери при исходящем звонке с телефона на уличный блок.
Путь в веб-интерфейсе: Door Settings -> Features -> General Settings
Примечание: Пароль может состоять только из цифр или символа *.

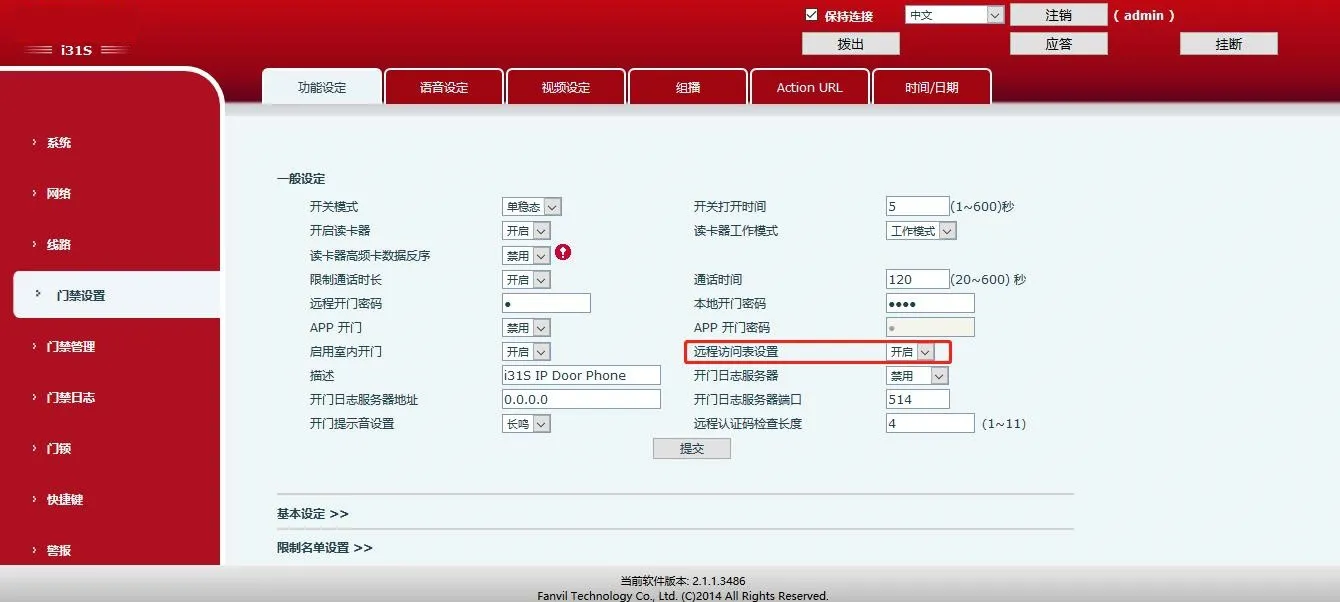

Включите список доступа (по умолчанию включен). Разблокировка двери разрешена только для номеров из этого списка.
Путь в веб-интерфейсе: Door Settings -> Features -> General Settings

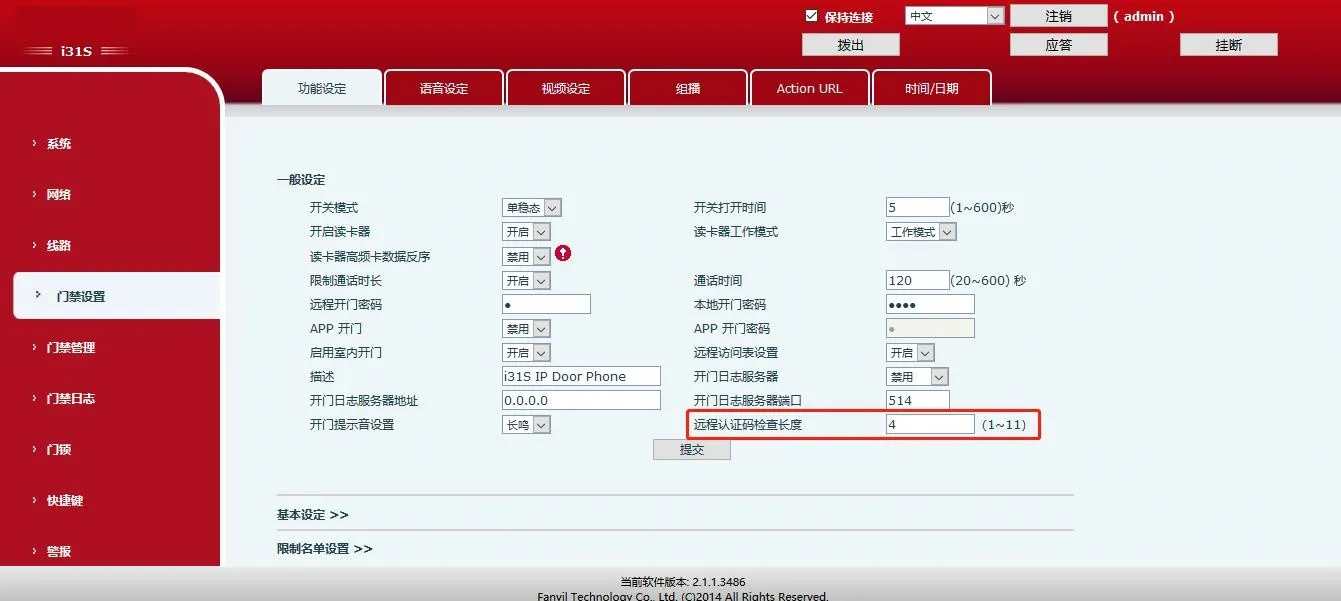

Установите длину кода (1~11 цифр, по умолчанию: 4). Система отправляет код сразу после ввода нужного количества символов.
Путь в веб-интерфейсе: Door Settings -> Features -> General Settings

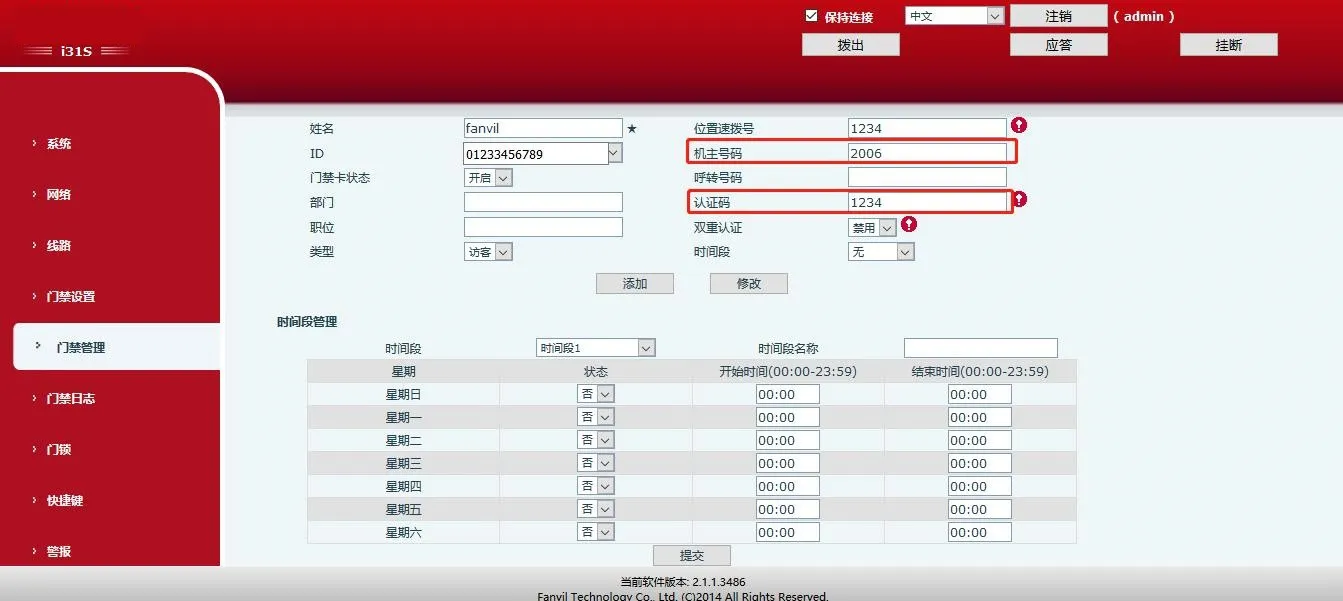

Укажите SIP-номер внутреннего телефона как главный номер и назначьте код разблокировки.
Путь в веб-интерфейсе: Door Management -> Add Access Rule

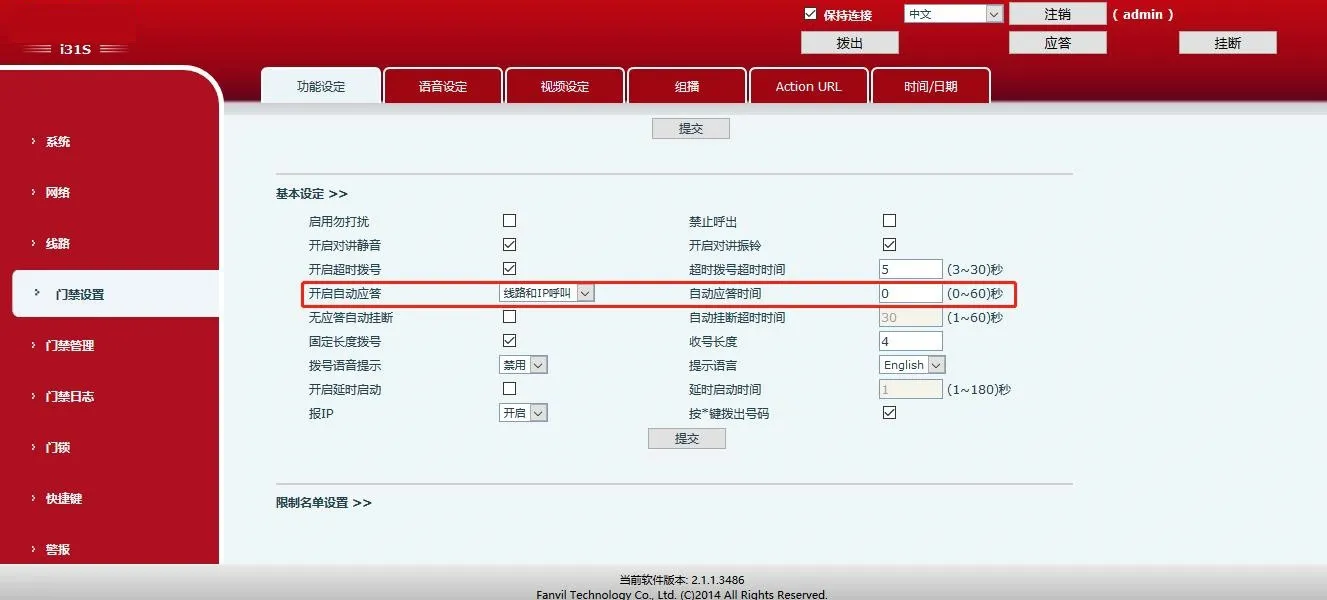

Включите автоответ с установкой таймаута. Уличный блок будет автоматически отвечать на звонки от внутреннего телефона.
Путь в веб-интерфейсе: Door Settings -> Features -> Basic Settings
