IntroductionOverviewThis руководство объясняет, как настроить функции безопасности
Это руководство объясняет, как настроить функции безопасности наших продуктов контроля доступа и интеркомов.
Контроль доступа, интеркомы и другие специализированные промышленные терминалы.
① Одно устройство контроля доступа (в этом руководстве в качестве примера используется Bi64), питаемое от PoE-коммутатора или источника питания постоянного тока.
② Один настроечный ПК, подключенный к тому же коммутатору, с подтвержденным сетевым соединением с внутренним блоком.

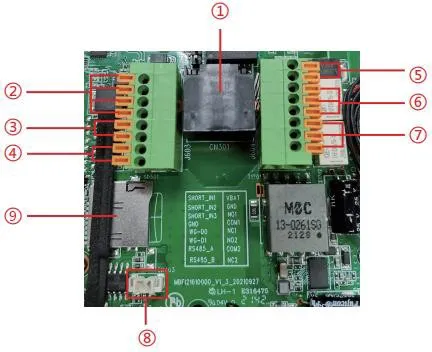

Снимите заднюю крышку устройства, чтобы получить доступ к клеммной колодке, используемой для ввода питания, управления электрозамком и связанных подключений, как показано ниже:
| № | Описание |
| ① | Порт Ethernet: стандартный RJ45, 10/100 Мбит/с адаптивный, рекомендуется кабель Cat5 или Cat5e. |
| ② | Три порта обнаружения входа с сухим контактом для выключателей, инфракрасных датчиков, контактов двери, датчиков вибрации и других устройств ввода. |
| ③ | Интерфейс Wiegand. Wiegand In используется для внешних считывателей карт, а Wiegand Out может подключаться к контроллерам доступа и связанным устройствам. |
| ④ | Интерфейс RS485. |
| ⑤ | Вход питания: 12В/1А, плюс на верхней клемме, минус на нижней. |
| ⑥、⑦ | Два порта управления выходом с сухим контактом для электрозамков, устройств сигнализации и другого управляемого оборудования. |
| ⑧ | Интерфейс Line Out для звукового оборудования. |
| ⑨ | Слот для TF-карты, поддерживающий до 128 ГБ, используется для хранения снимков экрана и аудиофайлов. |
1. Входные порты с сухим контактом:
Входные порты могут быть подключены к контактам двери, инфракрасным детекторам, датчикам вибрации или кнопкам экстренного вызова для запуска предварительно заданных действий.
1) Сообщить о событии на сервер с помощью сообщения.
Пользователь может отправить сообщение в стиле SMS с любого совместимого телефона на устройство.
Формат сообщения: ALERT=[сообщение].
Например, при настройках по умолчанию вы можете отправить ALERT=OUT1_SOS.

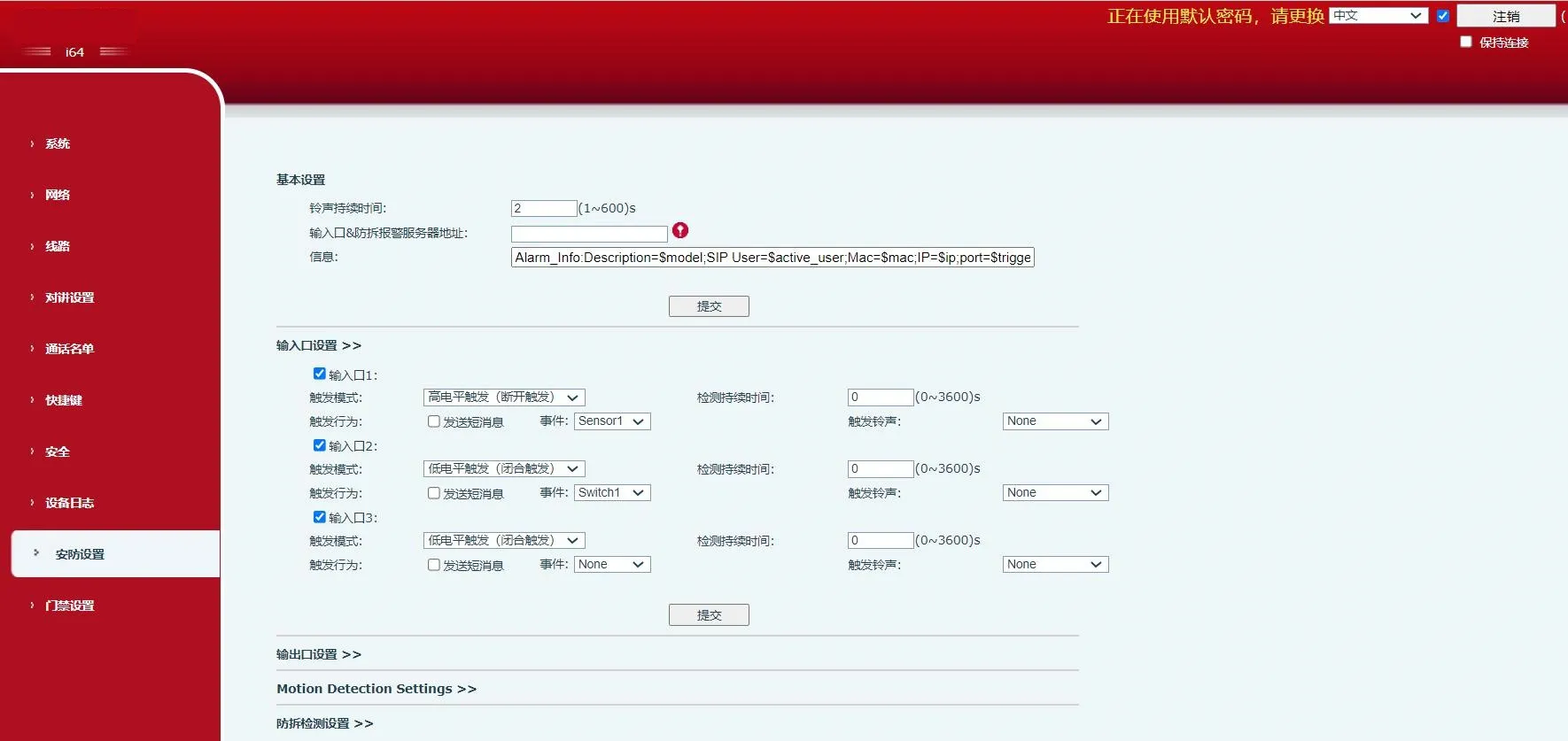

2) Действия входа с сухим контактом.
Внешнее устройство, подключенное к входному порту, может инициировать событие в одном из следующих режимов:
Триггер высокого уровня (триггер разомкнутой цепи)
Триггер низкого уровня (триггер замкнутой цепи)

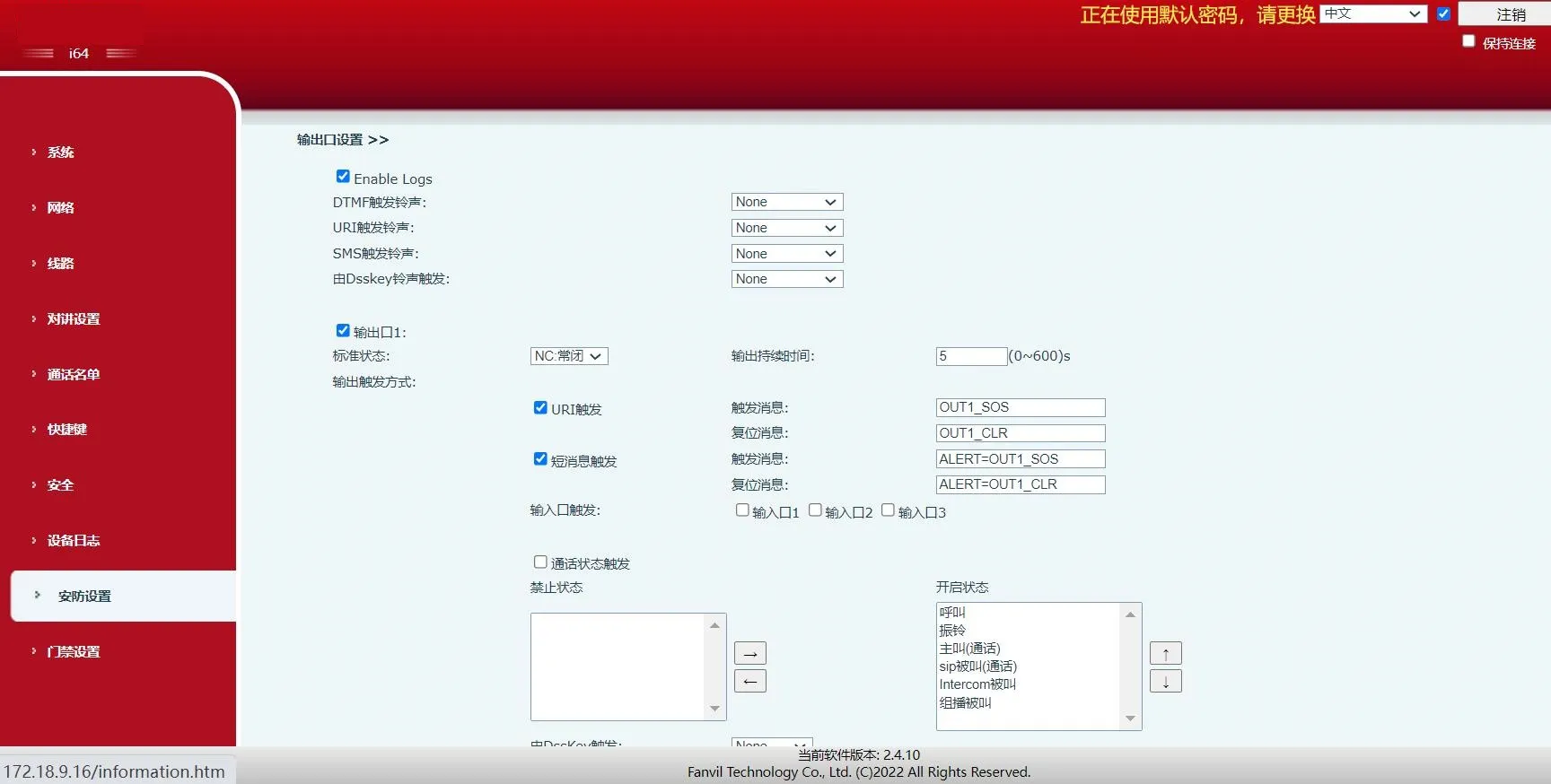

2. Выходные порты с сухим контактом:
Выходные порты могут быть подключены к электрозамкам, сигнальным лампам, входам сигнализации камер и подобным устройствам для запуска предварительно заданных действий.
1) Получать управляющие сообщения от сервера и соответствующим образом запускать выходной порт.
На веб-странице включите удаленный триггер SMS. Когда устройство получает сообщение в формате ALERT=[сообщение], будет запущено выходное действие.
2) Привязать выходной порт к входному порту.
На веб-странице включите триггер входа, чтобы выбранный логический вход мог активировать соответствующий выход.
3) Получать удаленные DTMF-команды и запускать выход после проверки.
На веб-странице включите удаленный DTMF-триггер. В показанном примере код триггера по умолчанию — 1234. Во время вызова между устройством и телефоном ввод 1234 изменяет состояние выходного порта. Нажмите # после DTMF-кода, чтобы немедленно запустить выход.
4) Привязать выход к событиям состояния вызова.
После выбора состояния вызова устройство запускает сигнализацию, когда это состояние начинается, и автоматически останавливает сигнализацию, когда состояние заканчивается.
| Настройки безопасности | |
| Параметр | Описание |
| DTMF-код триггера | Во время вызова терминал получает DTMF-код от удаленного устройства. Если код правильный, запускается соответствующий выходной порт. Значение по умолчанию — 1234. | |
| DTMF-код сброса | Во время вызова терминал получает DTMF-код от удаленного устройства. Если код правильный, соответствующий выходной порт сбрасывается. Значение по умолчанию — 4321. | |
| Режим сброса | По длительности | Изменение состояния выхода контролируется параметром Длительность выхода. |
| По состоянию вызова | Выход управляется состоянием вызова и возвращается в состояние по умолчанию после завершения состояния вызова. | |
| URI-триггер |
Включает или отключает триггер на основе URI. Если действительная команда отправлена с удаленного устройства или сервера, соответствующий выходной порт запускается или сбрасывается. | |
| Сообщение триггера | Сообщение, отправляемое после запуска выходного порта. | |
| Сообщение сброса | Сообщение, отправляемое после сброса выходного порта. | |
| SMS-триггер |
Включает или отключает триггер на основе SMS. Если удаленное устройство или сервер отправляет ALERT=[команда] и команда правильна, соответствующий выходной порт будет запущен или сброшен. | |
| Сообщение триггера | Сообщение, отправляемое после запуска выходного порта. | |
| Сообщение сброса | Сообщение, отправляемое после сброса выходного порта. | |
| Триггер по входному порту | Выбирает, какой входной порт можно использовать для запуска текущего выходного порта. | |
| Триггер по состоянию вызова |
Определяет непрерывное поведение выхода на основе состояния вызова. Примеры условий триггера: 1. Разговор 2. Звонок 3. Вызов | |
| Триггер по клавише DSS | Использует клавишу DSS для запуска выхода. | |
| Триггер при отбое | Запускает выход после завершения вызова. | |
| Задержка отбоя | Задержка перед активацией триггера отбоя. Значение по умолчанию — 5 секунд. | |
| Настройки обнаружения движения | ||
| Сигнализация обнаружения движения | Включает или отключает обнаружение движения. | |
| Длительность триггера | Устанавливает время задержки триггера. По умолчанию — 3 секунды, диапазон — от 0 до 3600 секунд. | |
| Звонок триггера | Поддерживает выбор звонка. | |
|
Действие триггера: Отправить сообщение | Включает или отключает отправку сообщения на сервер при срабатывании сигнализации обнаружения движения. | |
| Функциональная клавиша | Если установлена как dsskey1 или dsskey2, нажатие клавиши DSS инициирует вызов. Значение по умолчанию — none. |

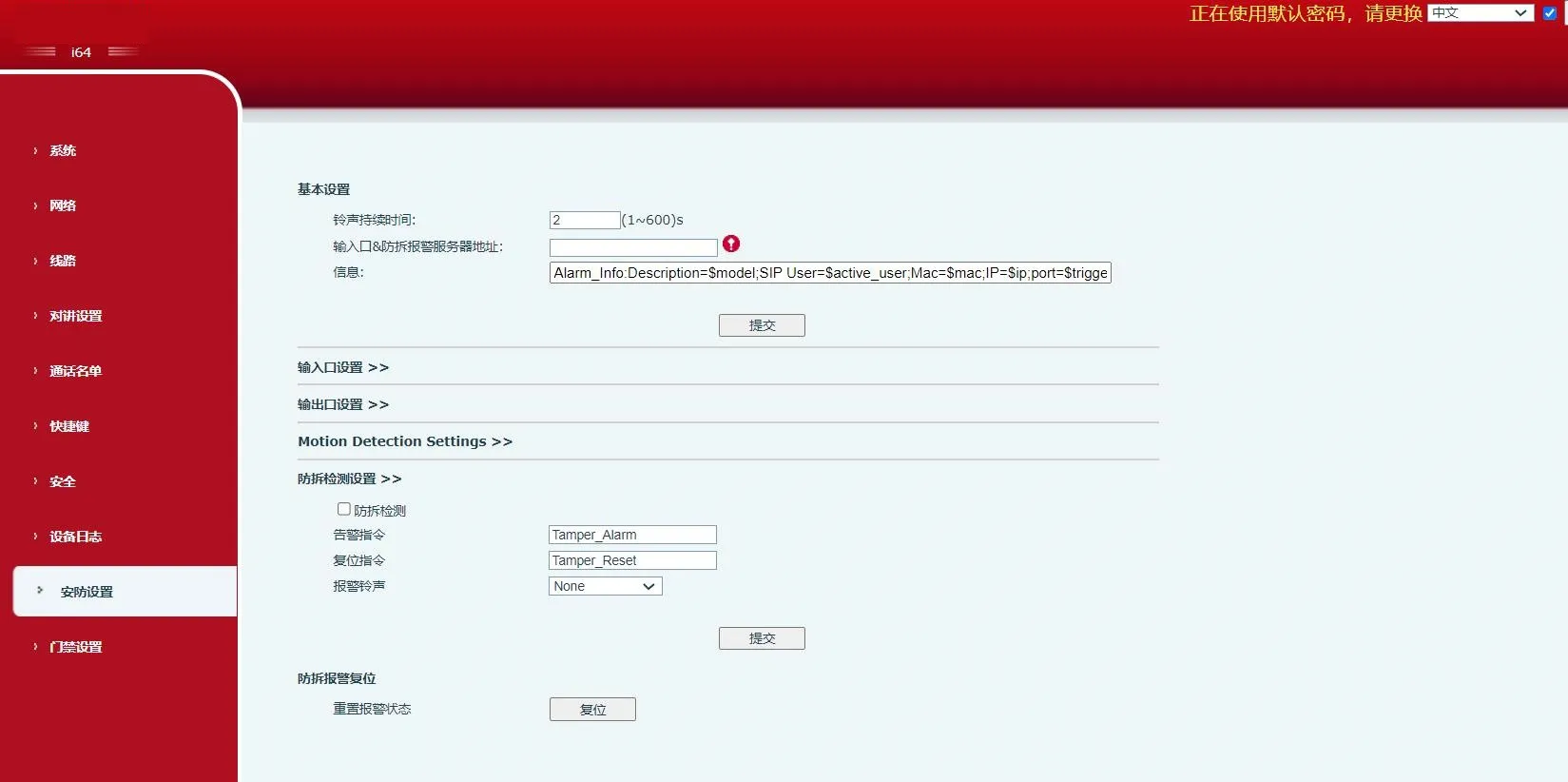

| Настройки обнаружения взлома | |
| Обнаружение взлома | Включает или отключает обнаружение взлома. Если терминал насильно снят, срабатывает сигнализация взлома и настроенный сигнал тревоги продолжает воспроизводиться. |
| Команда тревоги | При срабатывании сигнализации терминал отправляет настроенную команду тревоги на сервер. |
| Команда сброса | Чтобы остановить сигнал тревоги, удаленное устройство может отправить сообщение на терминал. Если содержимое сообщения соответствует значению, настроенному в Команда сброса, терминал прекратит воспроизведение сигнала тревоги. |
| Сигнал тревоги | Определяет звонок, используемый для сигнализации. |
| Сброс сигнализации взлома | |
| Сбросить состояние тревоги | Останавливает воспроизведение сигнала тревоги и очищает активное состояние тревоги. |
