В данном документе описана функция устройства «Звонок в мультикаст». Функция «Звонок в мультикаст» означает, что после принятия входящего вызова устройство отправляет удаленный аудиопоток в мультикастную сеть, позволяя другим сетевым устройствам принимать и воспроизводить этот поток. Одновременно вызываемое устройство воспроизводит аудио через собственный динамик.
Все актуальные модели, продаваемые компанией; снятые с производства (EOL) устройства не включены в список.
Обычный звонок устанавливается между двумя устройствами с двухсторонним дуплексным аудиообменом. Функция «Звонок в мультикаст» расширяет этот механизм для широковещательных сценариев. В данной функции вызывающим устройством обычно является IP-телефон, а принимающим — широковещательное устройство, например BK-DAB-PA3. После приема звонка и аудиопотока принимающее устройство воспроизводит звук локально и перенаправляет его на настроенный мультикастный адрес. Один или несколько мультикастных приемников воспроизводят аудио одновременно.

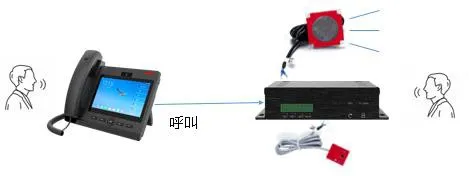

Рисунок 1 Обычный звонок

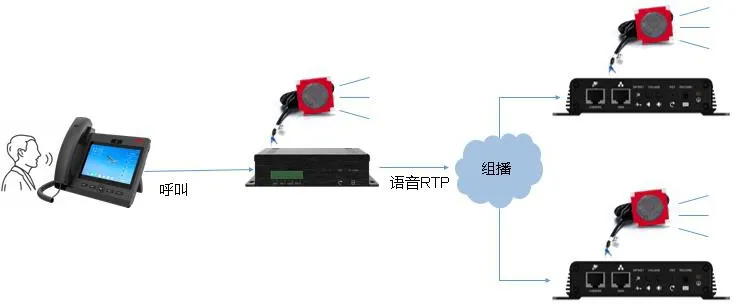

Рисунок 2 Звонок в мультикаст

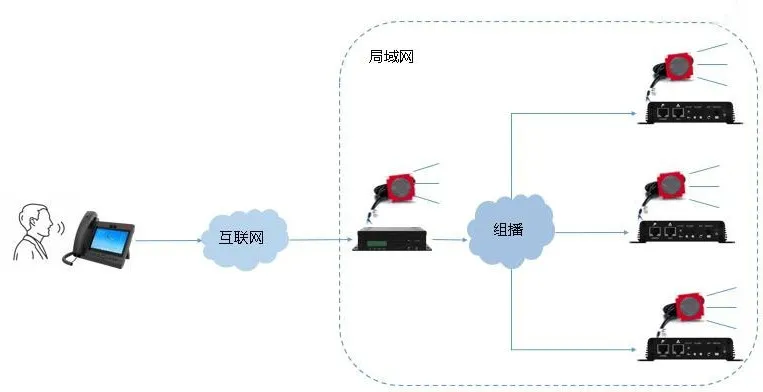

Сценарий 1: Широковещательный вызов
IP-телефон совершает вызов на широковещательное устройство BK-DAB-PA3 для оповещения всей группы абонентов.

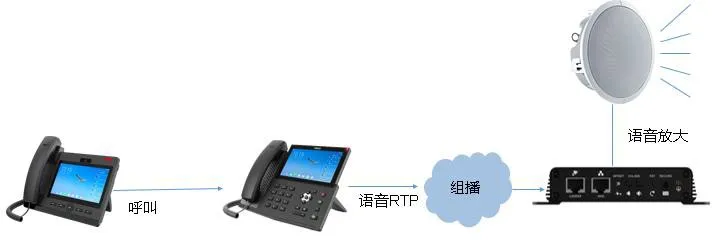

Сценарий 2: Усиление звука
IP-телефон усиливает принимаемый аудиосигнал.
Примечание: Во избежание свиста подбирайте оптимальную громкость и расстояние между передающим и принимающим устройствами.
Подготовьте не менее двух широковещательных устройств, подключенных к PoE-коммутатору с действующими сетевыми IP-адресами.
Подготовьте компьютер для настройки в той же локальной сети, имеющий доступ к устройствам.
Подключите IP-телефоны и громкоговорящие устройства к PoE-коммутатору согласно схеме ниже.
Перед использованием функции «Звонок в мультикаст» необходимо выполнить настройку устройств. В данном документе в качестве примеров используются F600S (вызывающее устройство), PA3 (мультикастный передатчик), PA2 / PA2S (мультикастные приемники). Настройка включает следующие этапы: 1. Настройка мультикастного передатчика PA3 2. Настройка мультикастных приемников PA2 / PA2S 3. Настройка звонка между F600S ↔ PA3 (см. другие часто задаваемые вопросы)

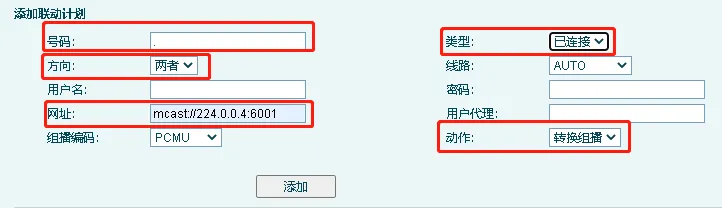

Передатчик использует функцию План действий. Она сопоставляет номер вызывающего абонента и направление вызова, после чего выполняет мультикастное действие.
Поля настроек:
- Номер: Сопоставление с идентификатором вызывающего абонента. Используйте символ «.» как маску для любых цифр, например «71.» подходит для номеров формата 71xx. Также поддерживаются IP-префиксы вида «172.18.8.».
Примечание: Символ «.» является маской-заместителем.
- Тип: Выберите Connected (запуск мультикаста после ответа на звонок).
- Направление: Любое, Входящее или Исходящее.
- URL: Мультикастный адрес в формате: mcast://ip:порт
Диапазон IP: 224.0.0.0 – 239.255.255.255
Порт: 1–65535 (рекомендуется использовать порт ≥1000)
- Действие: Выберите Преобразовать в мультикаст.
Войдите в веб-интерфейс устройства PA2 / PA2S. Перейдите в раздел Настройки → Мультикаст. Введите тот же мультикастный IP-адрес и порт, что и на передатчике.

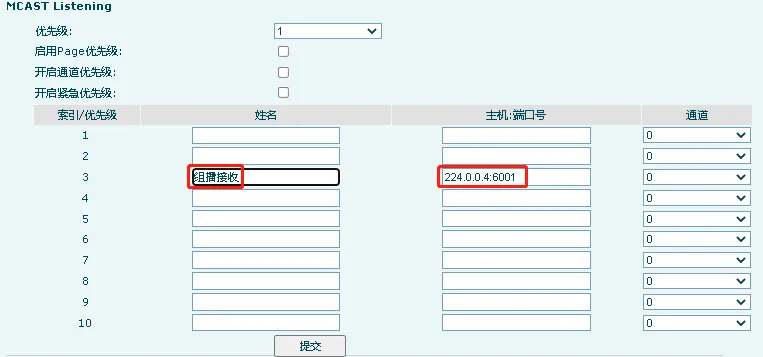

Рисунок 1 Мультикастный приемник PA2S

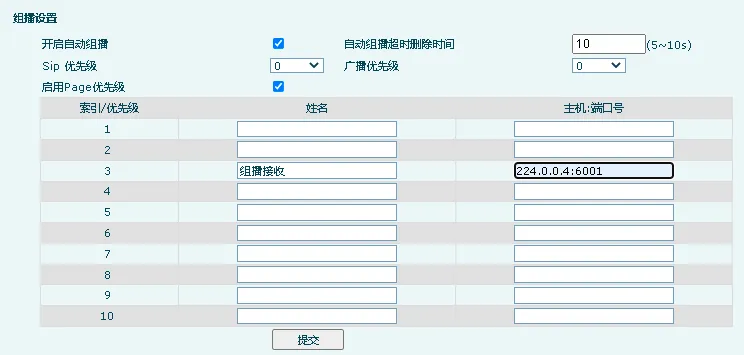

Рисунок 2 Мультикастный приемник PA2
Поля настроек:
- Индекс/Приоритет: Чем меньше номер, тем выше приоритет (1 – максимальный). Более приоритетный поток может прерывать потоки с низким приоритетом.
- Имя: Произвольное название.
- Хост:Порт: Должно полностью совпадать с параметрами передатчика.
- Канал: Оставьте значение 0 (только для совместимости с устройствами Polycom).
Если после настройки функция не работает, выполните следующие проверки:
Убедитесь, что передатчик и приемники находятся в одной локальной сети. Мультикастный трафик не должен блокироваться коммутаторами, маршрутизаторами или VLAN-сетями.
Проверьте, соответствует ли правило в поле Номер на передатчике номеру вызывающего абонента. При несоответствии мультикаст не запустится.
