Руководство по обновлению изображения SIP-телефона с цветным экраном охватывает пользовательские обои, логотип, спецификации значков клавиш DSS, создание Photoshop, упаковку 7-Zip, веб-интерфейс и автоматическое предоста
Цветные IP-телефоны поддерживают пользовательское обновление фонового изображения экрана ожидания и логотипа заголовка. Телефоны серии H5 дополнительно поддерживают пользовательское обновление значков клавиш быстрого доступа. Доступны два метода обновления: обновление через веб-интерфейс и обновление через автоматическую настройку. Поддерживаемые форматы изображений: .bmp и .tar.gz.
1. Спецификации фонового изображения для различных моделей цветных телефонов:
Таблица 1 - Спецификации фонового изображения для серии с цветным экраном
| Модель | Разрешение Ш*В | Глубина цвета | Формат | Размер файла | Имя файла |
| BX3S/BX4 | 320*240 | 16bit RGB565 | bmp | ~150KB | Неограничено |
| BX3SG | 320*240 | 16bit RGB565 | bmp | ~150KB | Неограничено |
| BX3U | 320*240 | 16bit RGB565 | bmp | ~150KB | Неограничено |
| BX4U | 320*240 | 16bit RGB565 | bmp | ~150KB | Неограничено |
| BH5 | 480*320 | 16bit RGB565 | bmp | ~300KB | Неограничено |
| BX5S | 480*320 | 16bit /24bit RGB565 | bmp | ~300KB | Неограничено |
| BX5U | 480*320 | 16bit RGB565 | bmp | ~300KB | Неограничено |
| BX6-Главный | 480*272 | 24bit RGB888 | bmp | ~380KB | Неограничено |
| BX6-Вспомогательный | 240*320 | 16bit RGB565 | bmp | ~150KB | Неограничено |
| BX6U | 480 * 272 | 24bit RGB888 | bmp | ~380KB | Неограничено |
| BX7 | 800*480 | 24bit RGB888 | bmp | ~1.00MB | Неограничено |
| BX7C | 800*480 | 24bit RGB888 | bmp | ~1.00MB | Неограничено |
| GP210/GP210i-Главный | 480*272 | 24bit RGB888 | bmp | ~380KB | Неограничено |
| GP210/GP210i-Вспомогательный | 320*480 | 16bit RGB565 | bmp | ~300KB | Неограничено |
2. Спецификации значков клавиш DSS для различных моделей цветных телефонов:
Таблица 2 - Спецификации значков клавиш DSS для моделей с цветным экраном
| Модель | Разрешение Ш*В | Глубина цвета | Формат | Размер файла | Имя файла |
| BX3S/BX4 | - | - | - | - | - |
| BH5 | 54*54 | 16bit RGB565 | bmp | ~5KB | См. Таблицу 3 |
| BX4U-Боковая | 25*25 | 32bit | Png | ~3KB | См. Таблицу 4 Обычная клавиша DSS |
| BX4U-Вспомогательный | 42*42 | 32bit | Png | ~3KB | См. Таблицу 4 Обычная клавиша DSS |
| BX5U-Боковая | 25*25 | 32bit | Png | ~3KB | См. Таблицу 4 Обычная клавиша DSS |
| BX5U-Вспомогательный | 42*42 | 32bit | Png | ~3KB | См. Таблицу 4 Обычная клавиша DSS |
| BX6U-Боковая | 25*25 | 32bit | Png | ~3KB | См. Таблицу 4 Обычная клавиша DSS |
| BX6U-Вспомогательный | 42*42 | 32bit | Png | ~3KB | См. Таблицу 4 Обычная клавиша DSS |
| BX5S | - | - | - | - | - |
| BX6-Вспомогательный DSS | 42*42 | 32bit | Png | ~3KB | См. Таблицу 4 Обычная клавиша DSS |
| BX7 | - | - | - | - | - |
| BX7C | 31*31 | 32bit | Png | ~4KB | См. Таблицу 4 Боковая клавиша DSS |
| GP210/GP210i-Боковая | 25*25 | 32bit | Png | ~2KB | См. Таблицу 4 Боковая клавиша DSS |
| GP210/GP210i-Вспомогательный DSS | 42*42 | 32bit | Png | ~3KB | См. Таблицу 4 Обычная клавиша DSS |
3. Именование значков быстрого набора на экране ожидания для телефонов BH5:
Таблица 3 - Именование пользовательских значков для телефонов H5
| Тип файла | Имя файла | Формат | Размер файла | Разрешение ШxВ | |
| Прием | ICON_RECEPTION | bmp | ~5KB | 54x54 | |
| Обслуживание | ICON_SERVICE | bmp | ~5KB | 54x54 | |
| Уборка | ICON_CLEANING | bmp | ~5KB | 54x54 | |
| Пробуждение | ICON_WAKEUP | bmp | ~5KB | 54x54 | |
| ЧП | ICON_EMG | bmp | ~5KB | 54x54 | |
| Менеджер | ICON_MANAGER | bmp | ~5KB | 54x54 |
Примечание: Цвет фона изображений клавиш быстрого доступа должен быть черным, чтобы удалить фон и отображать круглые значки на ЖК-экране.
4. Именование значков клавиш DSS на экране ожидания для цветных телефонов:
Таблица 4 - Значки клавиш DSS и боковых клавиш DSS
| Тип клавиши DSS | Имя значка боковой клавиши DSS | Имя значка обычной клавиши DSS |
| Список BLF | side_custom_dss_blflist.png | custom_dss_blflist.png |
| DTMF | side_custom_dss_dtmf.png | custom_dss_dtmf.png |
| Нет | side_custom_dss_edit.png | custom_dss_edit.png |
| Событие клавиши | side_custom_dss_keyevent.png | custom_dss_keyevent.png |
| Линия | side_custom_dss_line.png | custom_dss_line.png |
| URL и URL действия | side_custom_dss_url.png | custom_dss_url.png |
| Mcast | side_custom_dss_mcast.png | custom_dss_mcast.png |
| Клавиша памяти/Переадресация с контролем | side_custom_dss_mem_axfer.png | custom_dss_mem_axfer.png |
| Клавиша памяти/Слепая переадресация | side_custom_dss_mem_bxfer.png | custom_dss_mem_bxfer.png |
| Клавиша памяти/Парковка вызова | side_custom_dss_mem_callpark.png | custom_dss_mem_callpark.png |
| Клавиша памяти/Переадресация вызова | side_custom_dss_mem_cfw.png | custom_dss_mem_cfw.png |
| Клавиша памяти/Конференция | side_custom_dss_mem_conf.png | custom_dss_mem_conf.png |
| Клавиша памяти/DTMF | side_custom_dss_mem_dtmf.png | custom_dss_mem_dtmf.png |
| Клавиша памяти/Домофон | side_custom_dss_mem_intercome.png | custom_dss_mem_intercome.png |
| Клавиша памяти/MWI | side_custom_dss_mem_mwi.png | custom_dss_mem_mwi.png |
| Клавиша памяти/Новый вызов | side_custom_dss_mem_newcall.png | custom_dss_mem_newcall.png |
| Клавиша памяти/Присутствие | ||
| side_custom_dss_mem_present.png | custom_dss_mem_present.png | |
| Клавиша памяти/Быстрый набор | side_custom_dss_mem_spdial.png | custom_dss_mem_spdial.png |
Спецификации логотипа заголовка для цветных телефонов:
Примечание: Серии BX5S и BX6 временно не поддерживают пользовательское обновление логотипа заголовка.
| Модель | Разрешение ШxВ | Глубина цвета | Формат | Размер файла | Имя файла | |
| BX3S/BX4/BH5/D5 | Ш ≤ Ширина экрана; В < высотаЗаголовка | 16bit RGB565 | bmp | ~10KB | TITLE_LOGO |
Высота строки заголовка (высотаЗаголовка):
A: H5 = 40px
B: BX3S/BX4/D5 = 35px
Adobe Photoshop

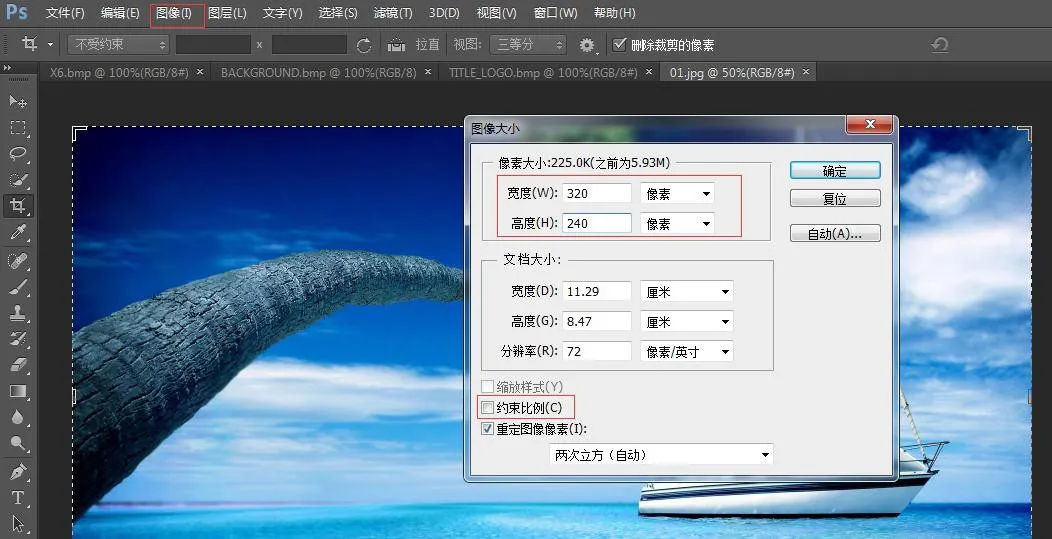

Откройте Photoshop → Откройте ваше изображение → Изображение → Размер изображения
<
Установите ширину и высоту в соответствии с вашей моделью телефона. Снимите флажок "Сохранять пропорции" → Нажмите ОК

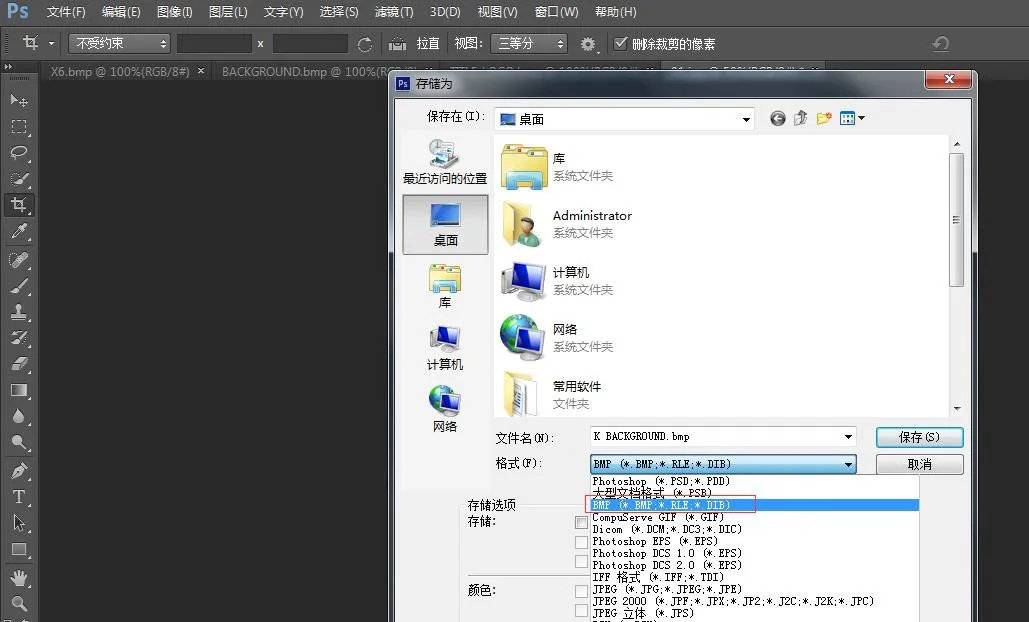

Файл → Сохранить как → Выберите формат BMP

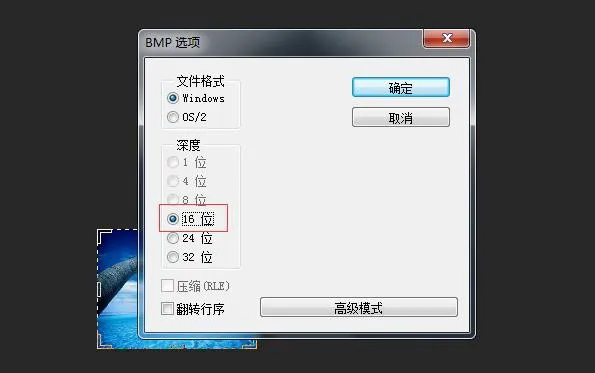

Нажмите Сохранить, выберите правильную глубину цвета, как показано:
<
Выберите глубину цвета, соответствующую вашей модели телефона → ОК. Создание изображения завершено.
3. Логотип заголовка, значки быстрого набора и клавиш DSS используют тот же метод создания.
4. Как создать пакет etc.tar.gz
Используйте инструмент 7-Zip (Пример: ICON_SERVICE.bmp)

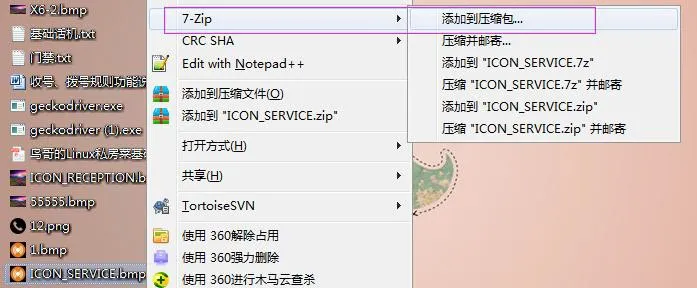

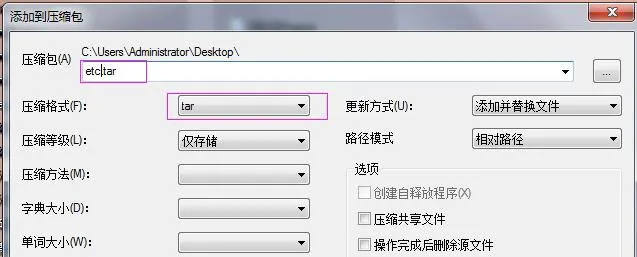

1) Щелкните правой кнопкой мыши по файлу → 7-Zip → Добавить к архиву → Формат архива: tar → ОК → Создать etc.tar

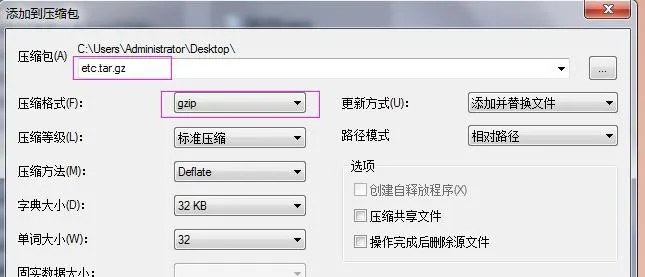

2) Щелкните правой кнопкой мыши по etc.tar → 7-Zip → Добавить к архиву → Формат архива: gzip → ОК → Создать etc.tar.gz
Обновление фонового изображения для BX3S/BX4/BH5
H5 поддерживает обновление фонового изображения, логотипа заголовка и значков быстрого набора на экране ожидания.

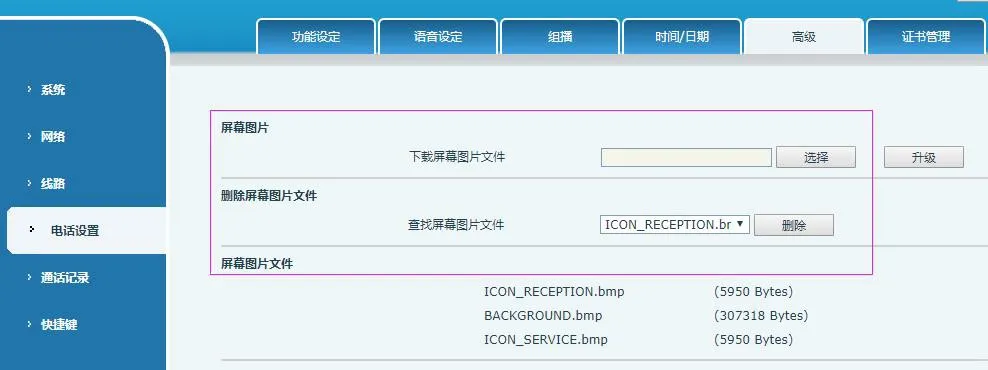

Войдите в веб-интерфейс телефона → Настройки телефона → Дополнительно → Экранные изображения. Загрузите файлы .bmp или etc.tar.gz здесь.
<
После успешного обновления вы можете просматривать и удалять изображения на этой странице.
Обновление фонового изображения для BX5S/BX6/BX7/BX7C/GP210/GP210i

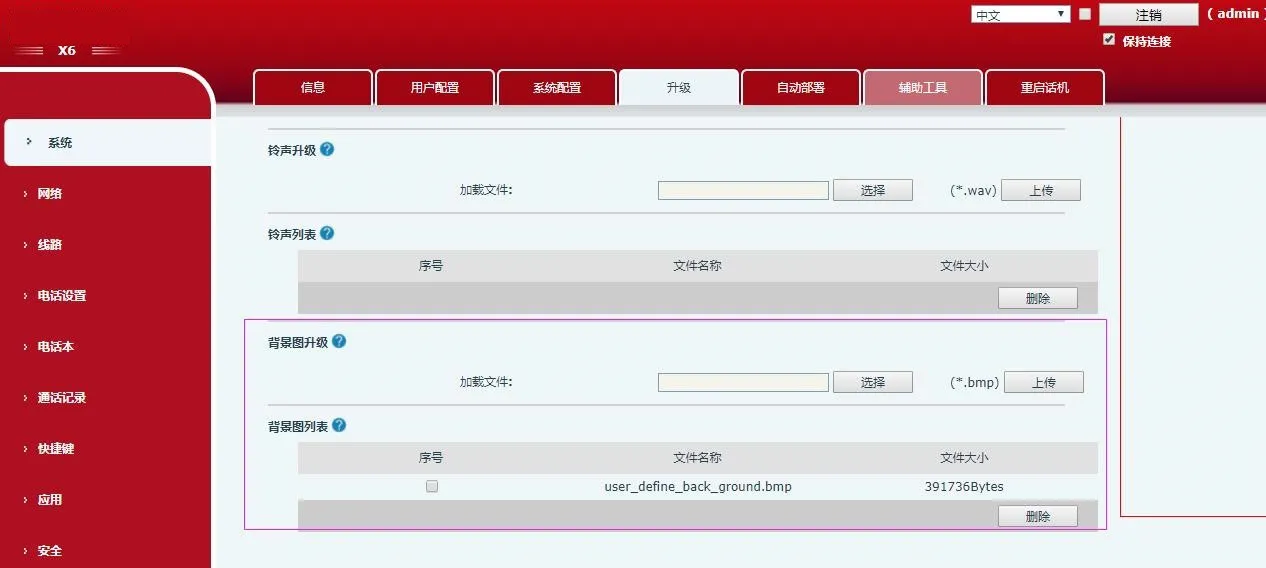

Войдите в веб-интерфейс телефона → Система → Обновление → Обновление фонового изображения
<
После успешного обновления вы можете просматривать и удалять фоновые изображения на этой странице.
Обновление значков клавиш DSS для BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i (2 метода)
1) Прямое обновление (.png)

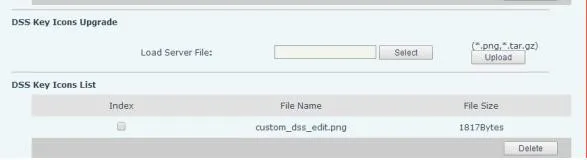

Веб-интерфейс: Система → Обновление → Обновление значков клавиш DSS. Загрузите пользовательские значки (должны следовать правилам именования из Таблицы 4). Обновленные значки появятся в Списке значков клавиш DSS.
2) Пакетное обновление (.tar.gz)
Для массового обновления значков используйте пакет .tar.gz (поддерживается пользовательское имя).
① Команда упаковки в Linux: tar –zcvf etc.tar.gz xxx.png xxx1.png
② Упаковка в Windows (7-Zip):
- Выберите файлы → Щелкните правой кнопкой мыши → 7-Zip → Добавить к архиву → tar → ОК (создать etc.tar)
- Щелкните правой кнопкой мыши по etc.tar → 7-Zip → Добавить к архиву → gzip → ОК (создать etc.tar.gz)

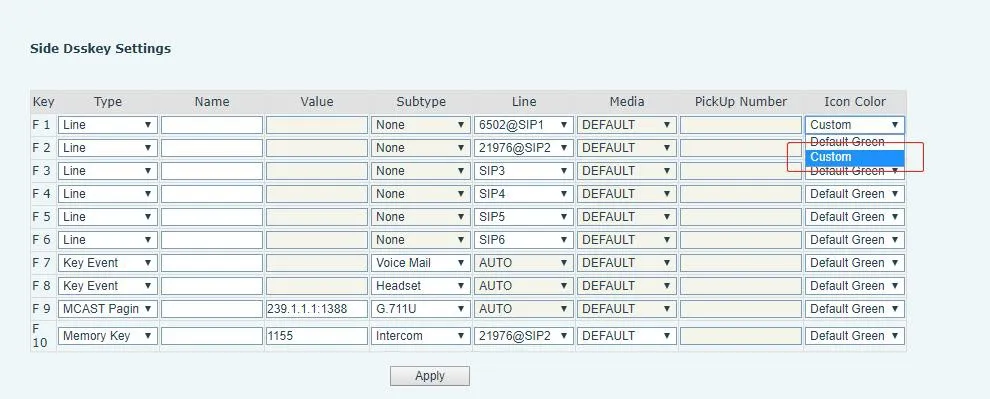

После обновления выберите пользовательские значки клавиш DSS в веб-интерфейсе.
Автоматическая настройка для серии BX34 (фоновое изображение, логотип заголовка; H5 поддерживает значки быстрого набора)
Добавьте Auto Etc Url в раздел
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/BACKGROUND.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/TITLE_LOGO.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/etc.tar.gz |

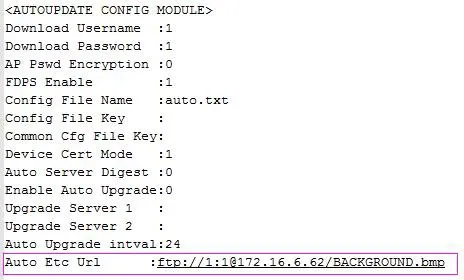

Пример конфигурации (BACKGROUND.bmp):
Модели BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i используют тот же метод автоматической настройки для фонового изображения и значков клавиш DSS (без поддержки логотипа заголовка). Имена файлов настраиваемые.
Пример (BX6):
Auto Etc Url : ftp://1:1@172.16.6.62/X6.bmp
Auto Etc Url : ftp://1:1@172.16.6.62/etc.tar.gz
