Если встроенных кнопок переговорных устройств недостаточно или требуются специальные функции, для расширения функциональности можно использовать внешние кнопки. Этот документ содержит подробные инструкции по подключению внешних кнопок к переговорным устройствам для реализации функции быстрого набора.
BHP-SOS10, BHP-SOS10V, BHP-SOS10D, BHP-SOS11, BHP-SOS11V, BHP-SOS16V.
① Одно из наших устройств серии BHP-SOS10 (на примере BHP-SOS10), один PoE-коммутатор (или источник постоянного тока). Подключите устройство к коммутатору.
② Один отладочный компьютер, подключенный к тому же коммутатору, для обеспечения сетевого соединения между компьютером и устройством.

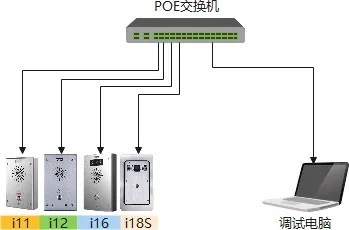

Подключите BHP-SOS10 к коммутатору, а компьютер подключите к тому же коммутатору для обеспечения нормальной сетевой связи между компьютером и устройством. Схема подключения показана на Рисунке 1.

Рисунок 1 Схема подключения устройства и компьютера
Для реализации быстрого набора через входной порт необходимо подключить кнопку к входному порту и настроить параметры в веб-интерфейсе устройства. В этом разделе представлены подробные инструкции по настройке.

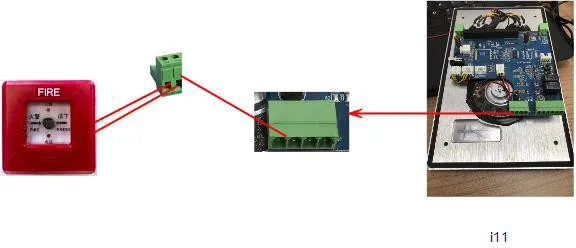

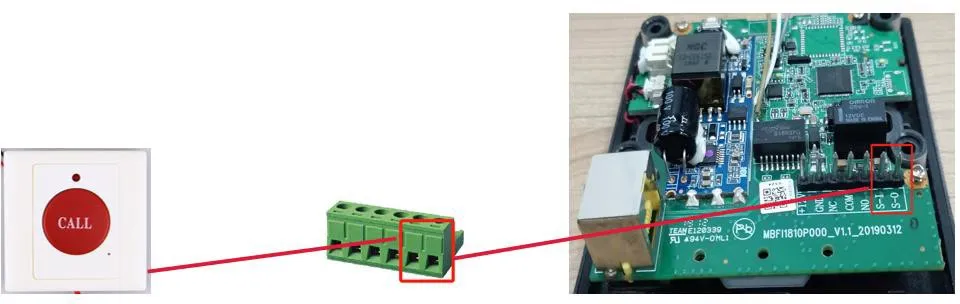

Подключение внешней кнопки: Используйте клеммник на входном порту устройства и подключите кнопку к соответствующей клемме входного порта, как показано на Рисунке 2 (на примере i10):
Рисунок 2 Схема подключения внешней кнопки
После подключения кнопки необходимо настроить параметры в веб-интерфейсе устройства. Подробные шаги настройки следующие:
(1) Вход в устройство: Введите IP-адрес устройства в браузер, затем введите имя пользователя и пароль для входа (имя пользователя и пароль по умолчанию — admin);

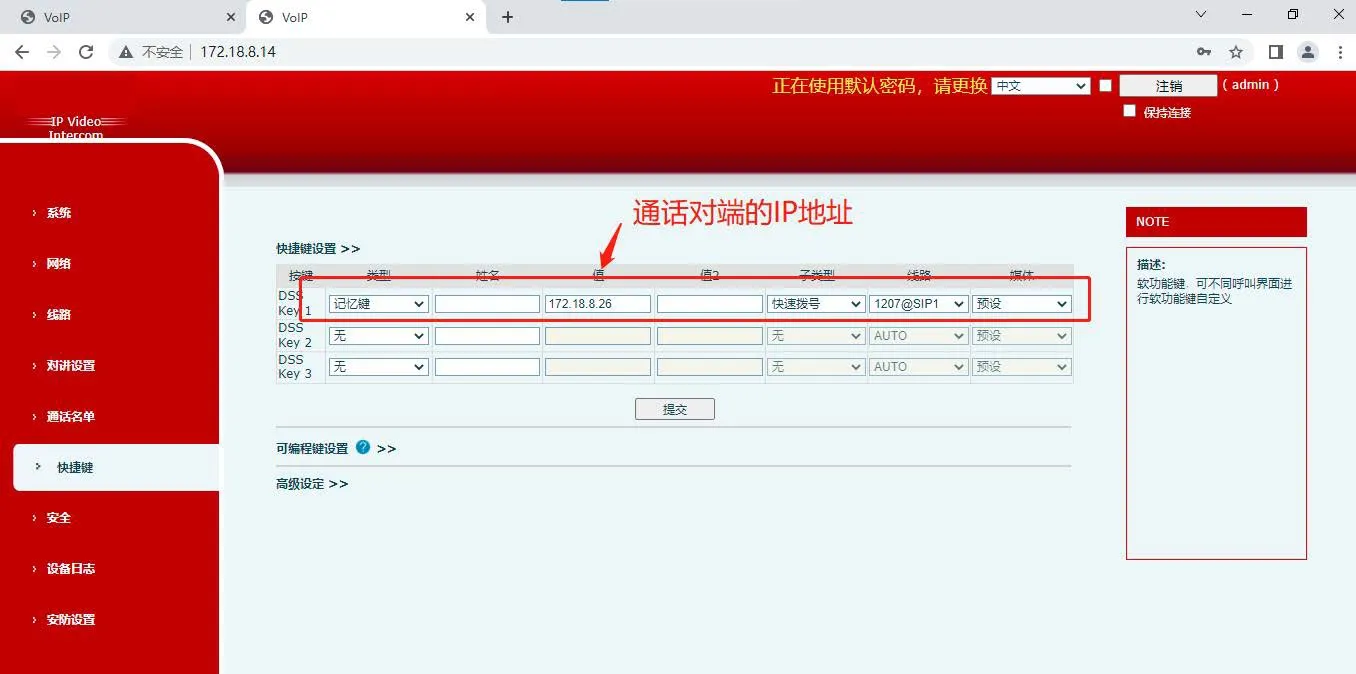

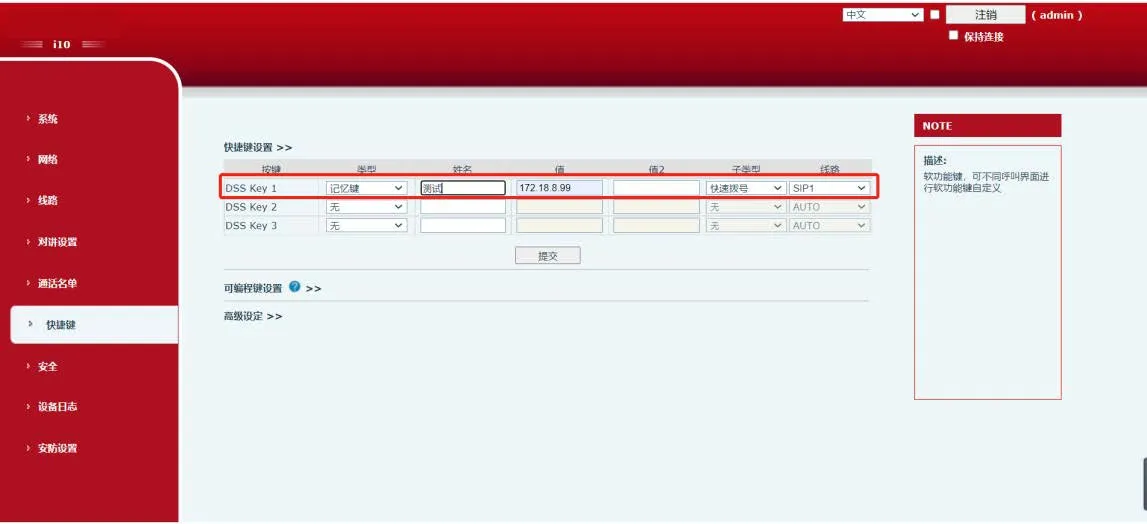

(2) После входа перейдите в Ярлыки -- Настройки ярлыков и настройте как показано на Рисунке 3;
① Тип: Выбрать Клавиша памяти;
② Имя: Настроить пользовательское значение;
③ Значение: Введите IP-адрес собеседника или учетную запись SIP (здесь используется IP-адрес в качестве примера);
④ Подтип: Выбрать Быстрый набор;
Рисунок 3 Схема настройки ярлыков

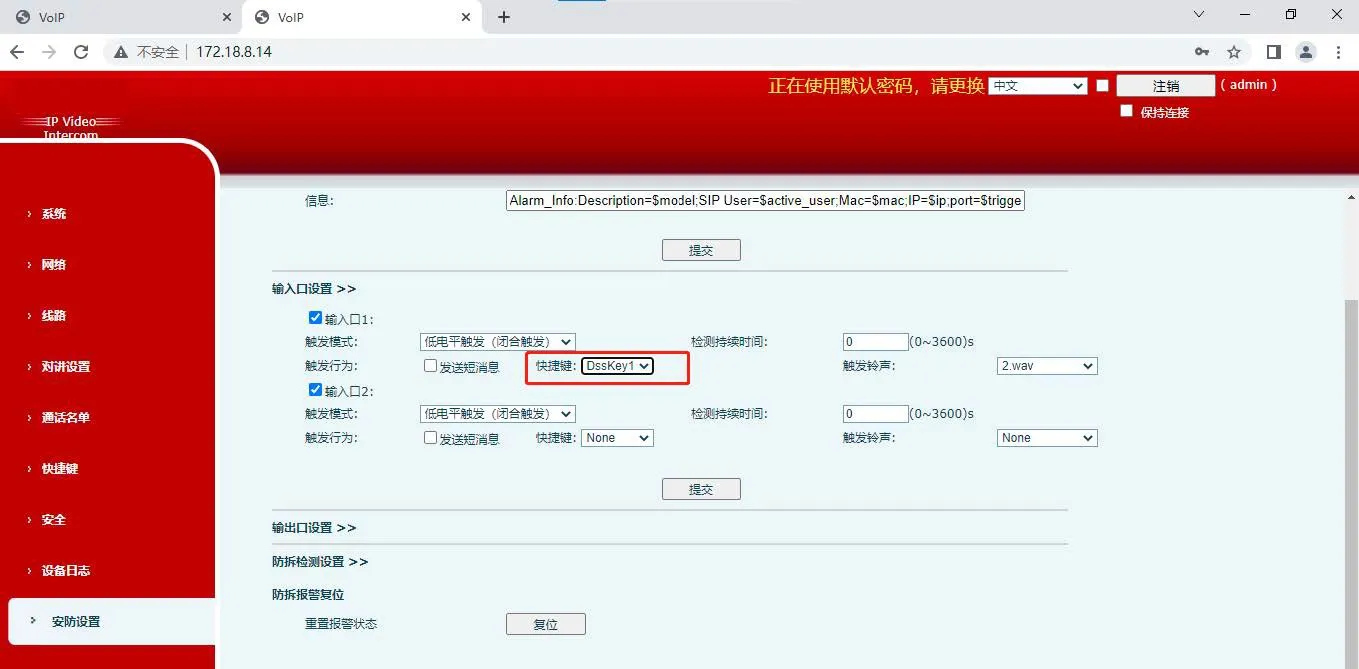

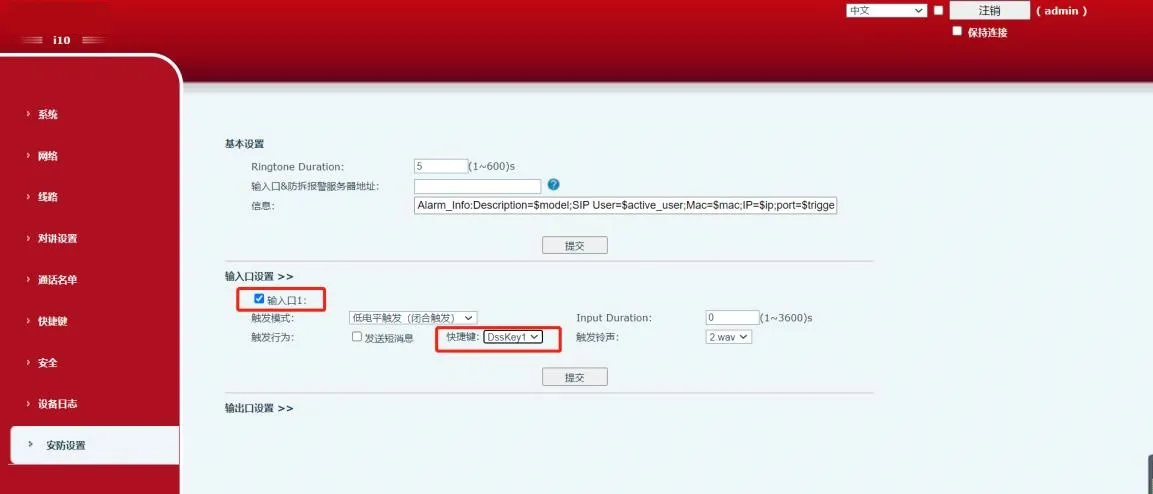

(3) После настройки ярлыка перейдите в Настройки безопасности -- Настройки входного порта устройства, установите флажок Вход 1 и выберите настроенный DssKey1 в выпадающем меню ярлыков. Функция быстрого набора активируется после настройки, как показано на Рисунке 4.
Рисунок 4 Схема настройки входного порта
