Это руководство объясняет, как настроить подстановку быстрого набора на устройствах контроля доступа, используя два метода: правила Dial Peer и правила контроля доступа. Он охватывает поддерживаемые модели, конфигурацию
При совершении звонков с устройства контроля доступа длинные IP-адреса или SIP-аккаунты трудно запомнить. Подстановка быстрого набора позволяет использовать короткий код вместо полного IP-адреса или аккаунта. В этом документе подробно описано, как настроить функцию подстановки быстрого набора на устройствах контроля доступа.
Bi20S, Bi30, Bi23S, Bi31S, Bi33V, Bi33VF.
① Одно промышленное устройство (в качестве примера используется Bi20S), один PoE-коммутатор (или источник питания постоянного тока). Подключите устройство к коммутатору.
② Один отладочный компьютер, подключенный к тому же коммутатору, чтобы обеспечить сетевое соединение между компьютером и устройством.

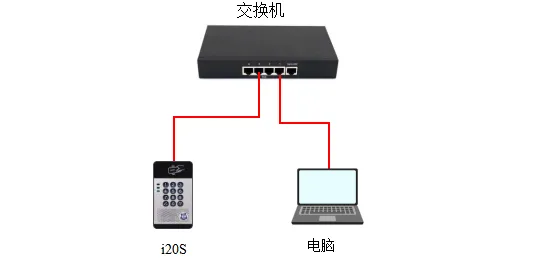

Подключите i20S к коммутатору и подключите компьютер к тому же коммутатору для обеспечения сетевой связи. Схема подключения показана на Рисунке 1.
Рисунок 1 Схема подключения устройства и компьютера
Существует два метода настройки подстановки быстрого набора на устройствах контроля доступа: Правила диалоговых пар и Правила контроля доступа. Подробные шаги для обоих методов приведены ниже.
Метод диалоговых пар требует настройки через веб-интерфейс устройства. Подробные шаги следующие:
(1) Войдите в веб-интерфейс: Введите IP-адрес устройства в браузере и войдите с именем пользователя и паролем (по умолчанию: admin).

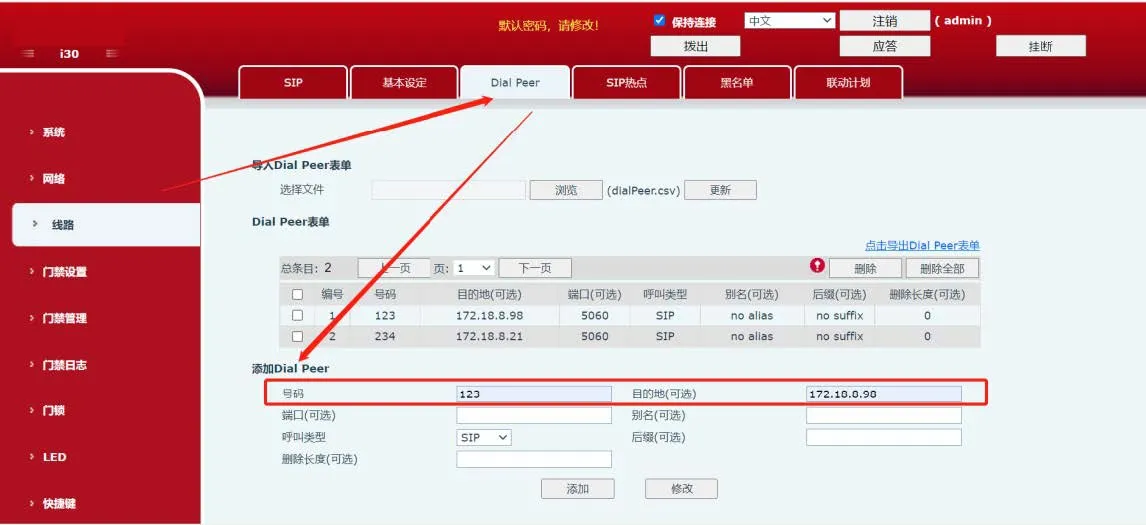

(2) Перейдите в Учетная запись --- Диалоговая пара --- Добавить диалоговую пару и настройте, как показано на Рисунке 2:
① Номер: Пользовательский короткий код для набора;
② Назначение: Целевой адрес для вызова (IP-адрес или SIP-аккаунт; SIP-аккаунт требует регистрации). В качестве примера используется IP-адрес;
Рисунок 2 Схема добавления правила диалоговой пары

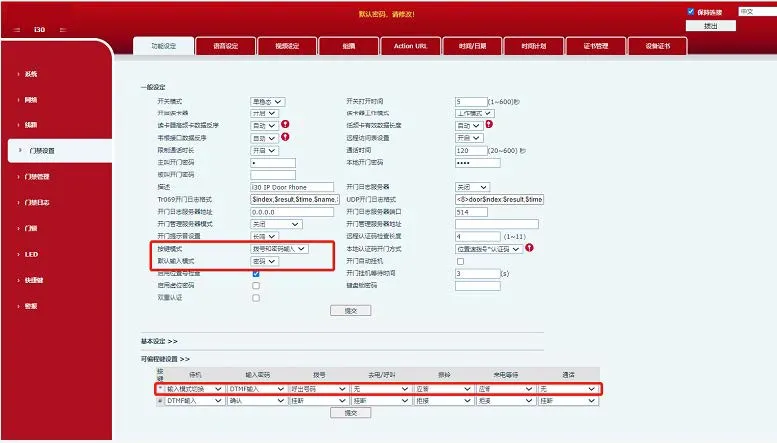

(3) Перейдите в Настройки контроля доступа --- Настройки функций и настройте, как показано на Рисунке 3:
В разделе Общие настройки:
① Установите Режим клавиш в "Набор и ввод пароля": Клавиши можно использовать для набора и ввода пароля;
② Установите Режим ввода по умолчанию в "Пароль": Ввод по умолчанию предназначен для проверки пароля;
В разделе Настройки программируемых клавиш:
Установите состояние ожидания Клавиши * на Переключение режима ввода, а Набор на Вызов номера;
Рисунок 3 Схема настроек режима клавиш и программируемых клавиш

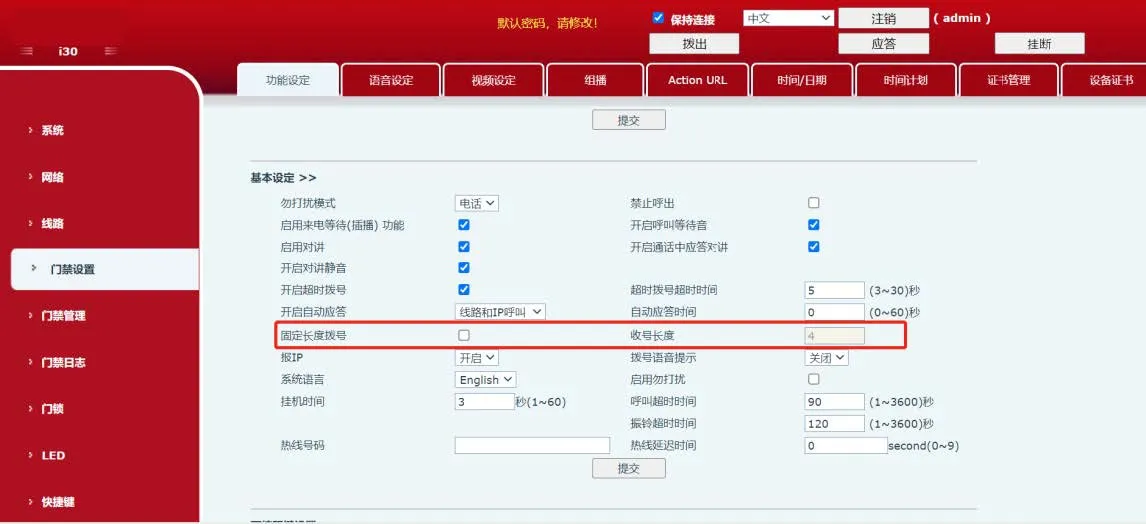

(4) Перейдите в Настройки контроля доступа --- Настройки функций --- Основные настройки и снимите флажок Набор фиксированной длины, как показано на Рисунке 4;
Рисунок 4 Снять флажок набора фиксированной длины
(5) После завершения вышеуказанной настройки введите *пользовательский_короткий_код* на клавиатуре для немедленного вызова, или введите *пользовательский_короткий_код и подождите 3 секунды для автоматического набора. В этом примере введите *123* или *123 для совершения звонка.
(1) Войдите в устройство: Введите IP-адрес устройства в браузере и войдите с именем пользователя и паролем (по умолчанию: admin).

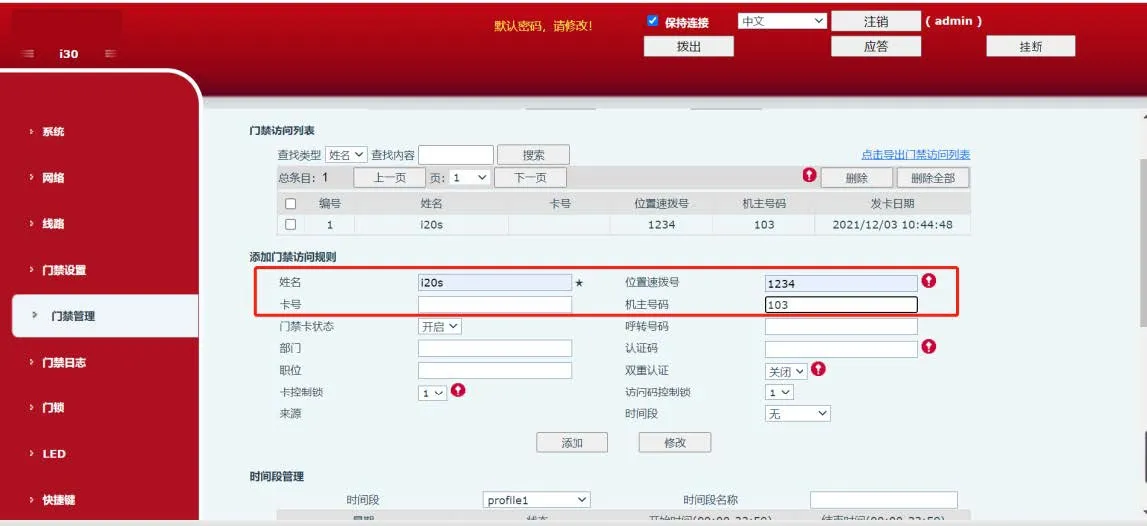

(2) Перейдите в Управление контролем доступа -- Добавить правило контроля доступа и настройте, как показано на Рисунке 5:
① Имя: Пользовательское имя;
② Местоположение быстрого набора: Пользовательский короткий код для вызова;
③ Номер владельца: Целевой адрес (SIP-аккаунт или IP-адрес; в качестве примера используется SIP-аккаунт);
Рисунок 5 Схема добавления правила контроля доступа

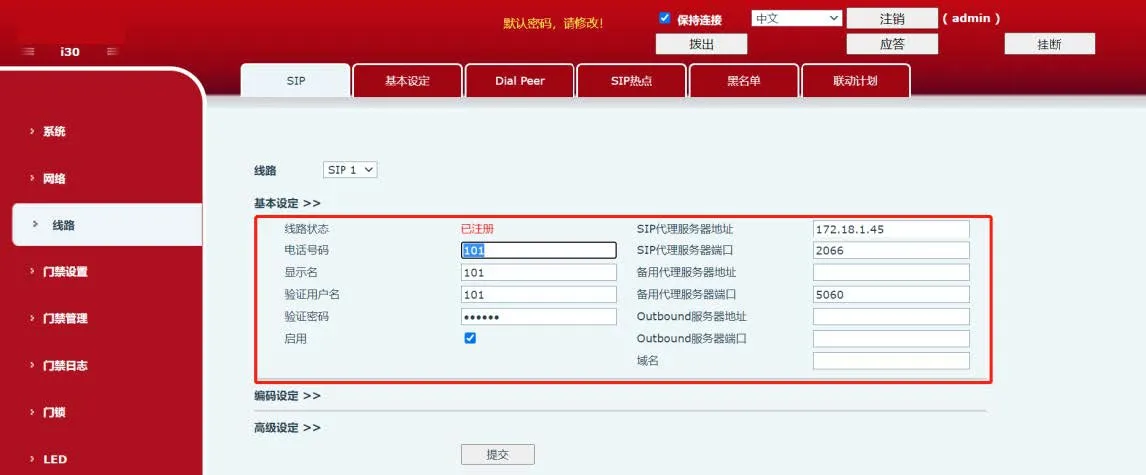

(3) Поскольку в этом примере используется вызов через SIP-аккаунт, вы должны зарегистрировать SIP-аккаунт. Перейдите в Учетная запись -- SIP -- Настройки регистрации для регистрации учетной записи, как показано на Рисунке 6.
Рисунок 6 Схема регистрации SIP-аккаунта
(4) Повторите шаги 3 и 4 из Раздела 2.1. После настройки введите *пользовательский_короткий_код* для немедленного вызова, или введите *пользовательский_короткий_код и подождите 3 секунды для автоматического набора. В этом примере введите *1234* или *1234 для совершения звонка.
