В этом руководстве показано, как зарегистрировать промышленные устройства SIP домофона на PortSIP Server, включая создание расширений, настройку сервера и этапы регистрации SIP устройства.
Когда устройствам необходимо обмениваться данными с использованием зарегистрированных SIP-аккаунтов, необходимо развернуть SIP-сервер и зарегистрировать аккаунты на устройствах. В этом документе описывается, как зарегистрировать промышленные домофонные устройства на сервере PortSIP.
Все промышленные домофонные и SIP-устройства.
① Одно промышленное домофонное устройство (в качестве примера BHP-SOS16V), один PoE-коммутатор (или источник питания постоянного тока), один сервер PortSIP (установленный на компьютере с Windows). Подключите устройство к коммутатору.
② Один отладочный компьютер, подключенный к тому же коммутатору, чтобы обеспечить сетевое соединение между компьютером и устройством.
Подключите BHP-SOS16V к коммутатору, подключите компьютер к тому же коммутатору и установите PortSIP Server на компьютер. Схема подключения показана на Рисунке 1.

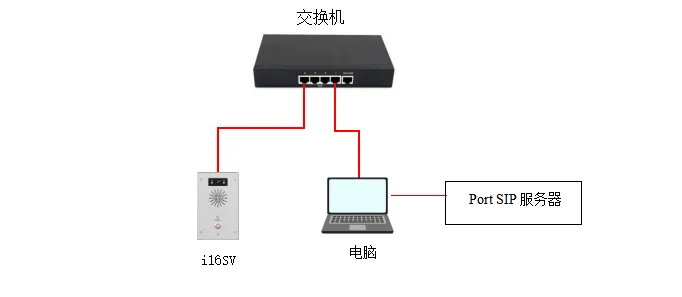

Рисунок 1 Схема подключения устройства и компьютера
Чтобы зарегистрировать устройство на сервере PortSIP, необходимо сначала настроить среду сервера. В этом руководстве в качестве примера используется сервер PortSIP, установленный на Windows.
(1) Создание расширения: Войдите в Web-интерфейс сервера, перейдите в Call Manager — Extensions — нажмите Add, чтобы создать новое расширение.
Введите номер расширения и пароль для завершения создания.

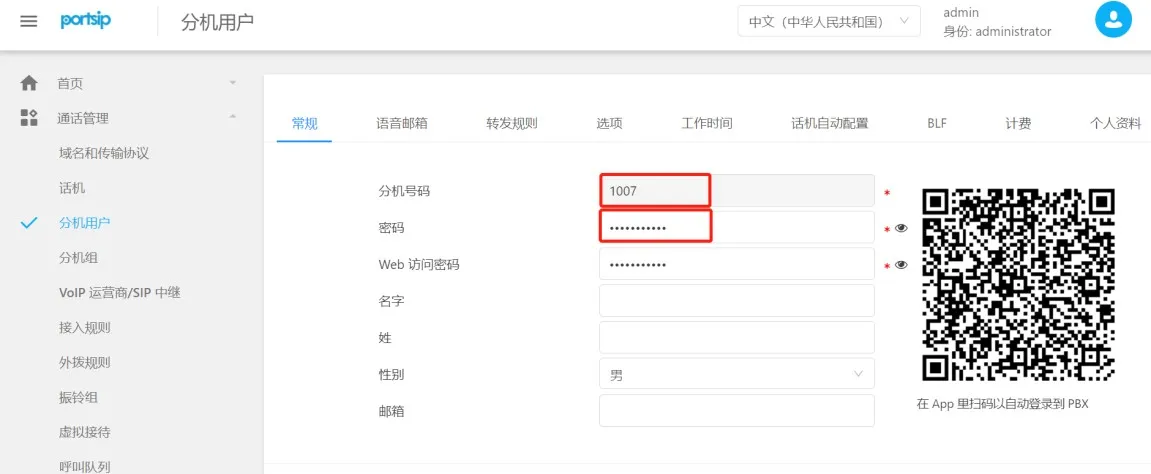

Рисунок 2 Добавление учетной записи расширения
(2) Проверка домена и транспортного протокола: Перейдите в Call Manager — Domains & Transports, чтобы просмотреть SIP-домен, транспортный протокол и номер порта, как показано на Рисунке 3.

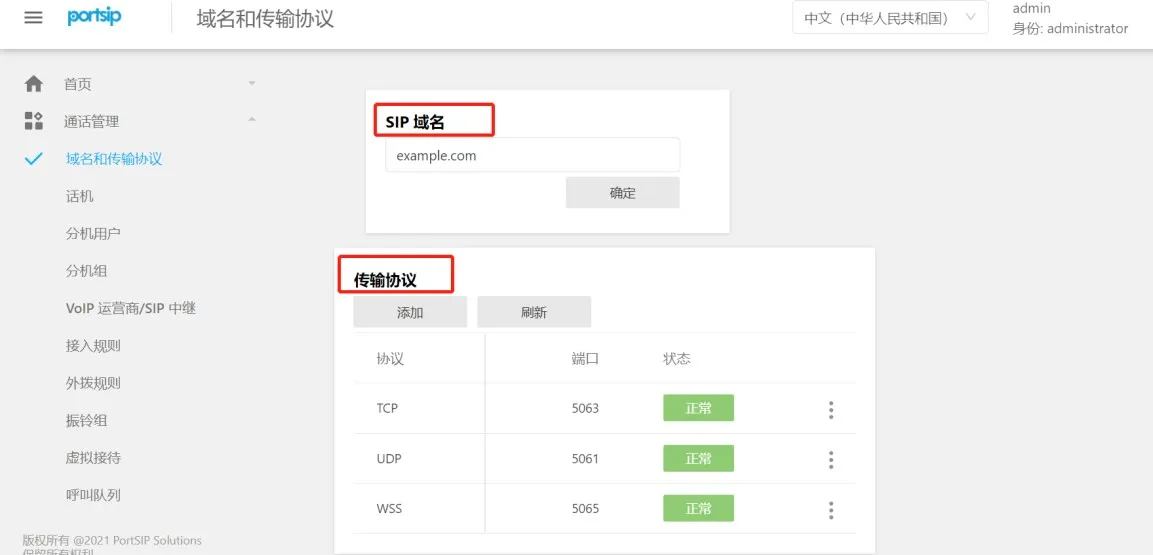

Рисунок 3 Просмотр домена сервера и транспортного протокола
После создания расширения на сервере настройте устройство для регистрации. Шаги следующие:
(1) Войдите в устройство: Введите IP-адрес устройства в браузере, войдите с именем пользователя и паролем (по умолчанию: admin/admin).
(2) Перейдите в веб-интерфейс устройства: Line — SIP — Registration Settings, настройте, как показано на Рисунке 4:
① Имя пользователя, ID аутентификации, Пароль: Используйте номер расширения и пароль, созданные на сервере PortSIP;
② Адрес сервера: Введите SIP-домен PortSIP;
③ Порт сервера и транспорт: Введите порт и протокол (в качестве примере UDP);
④ Прокси-сервер и порт: Используйте статический IP-адрес компьютера с PortSIP и соответствующий порт.

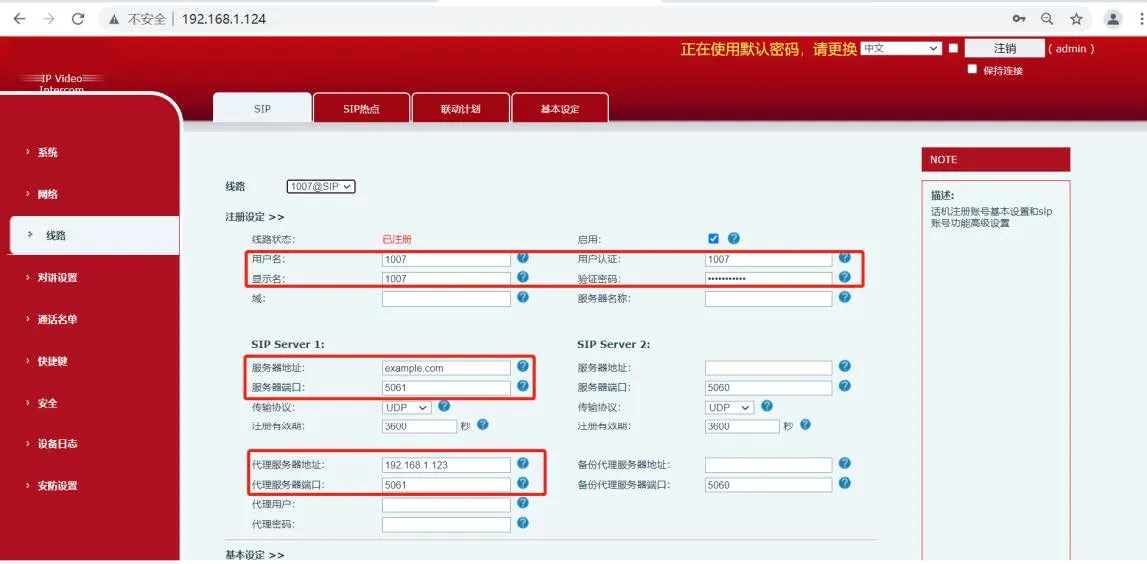

Рисунок 4 Схема регистрации SIP
(3) После ввода информации и обеспечения сетевого подключения Статус линии устройства изменится на Registered, что означает успешную регистрацию устройства на SIP-сервере.
