Узнайте, как подключить домофонные устройства Becke к внешнему усилителю или динамику с питанием, с помощью руководства по электропроводке для конкретных моделей Bi12, интеркомов SOS и пейджинговых устройств серии BK-DAB
В некоторых условиях эксплуатации встроенного динамика домофона может быть недостаточно для обеспечения нужной громкости на объекте. В таких случаях можно добавить внешний усилитель или активную колонку. Поскольку точки подключения различаются в зависимости от модели, в этом руководстве объясняется, как подключить различные устройства домофона к внешнему усилителю или активной колонке.
Bi12, BHP-S0S16, BHP-S0S16V, BK-DAB-PA2, BK-DAB-PA2S, BK-DAB-PA3, BHP-SOS10, BHP-SOS10V, BHP-SOS10SD, BHP-SOS11V, BHP-SOS11V2
1. Одно устройство домофона Becke (в этом документе в качестве примера используется BHP-S0S16V), один PoE-коммутатор или источник питания постоянного тока и одна активная колонка. Подключите устройство к коммутатору.
2. Один ПК для настройки и тестирования. Подключите ПК к тому же коммутатору и убедитесь, что ПК и устройство могут взаимодействовать по сети.

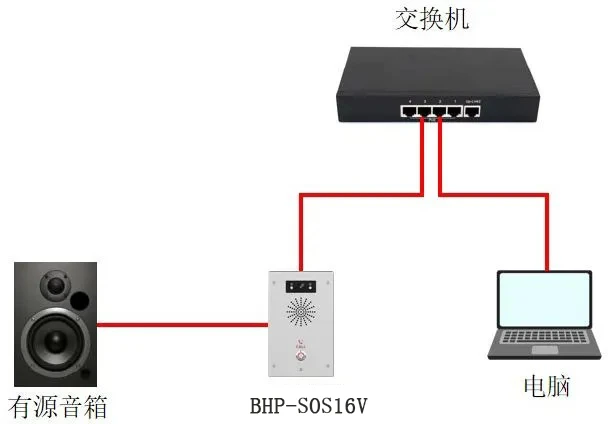

Подключите BHP-S0S16V к коммутатору и подключите ПК к тому же коммутатору. Убедитесь, что сеть между ПК и устройством доступна. Типичный пример подключения показан на Рисунке 1.
Рисунок 1. Схема подключения устройства и ПК
Различные модели домофонов используют разные точки подключения для внешних активных колонок. В следующих разделах объясняется метод подключения для каждой группы моделей.

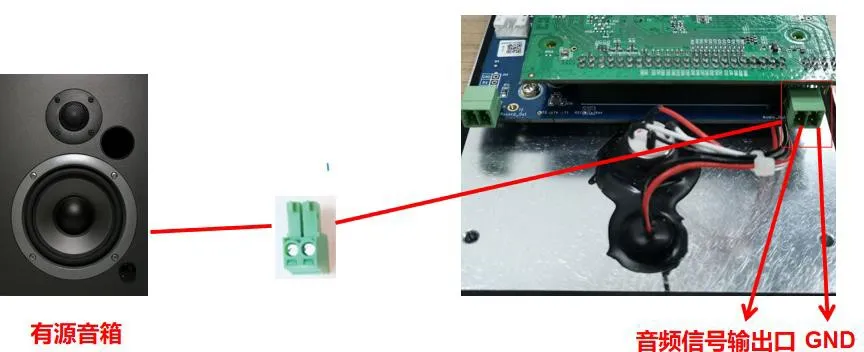

Для Bi12 используйте интерфейс Audio_out для подключения активной колонки, как показано на Рисунке 2. Клемма слева — это выход аудиосигнала, который должен быть подключен к входному аудиопроводу активной колонки через клеммную колодку. Клемма справа — GND, которая должна быть подключена к общей клемме земли активной колонки.
Рисунок 2. Подключение Bi12 к активной колонке

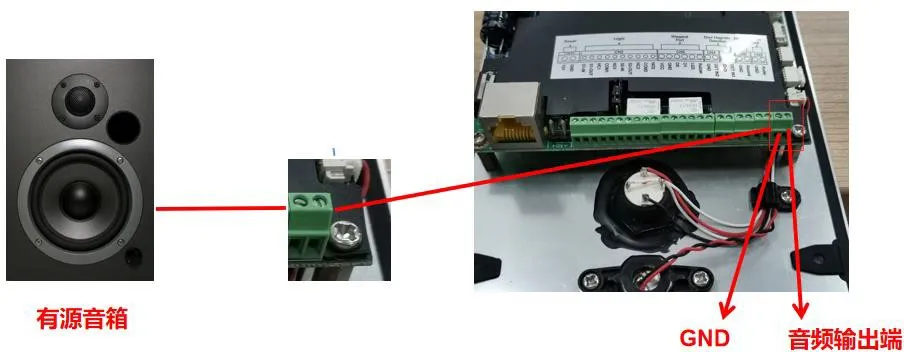

Для BHP-S0S16V используйте интерфейс Line out для подключения активной колонки, как показано на Рисунке 3. Клемма справа — это аудиовыход и должна быть подключена к входному аудиопроводу активной колонки. Клемма слева — GND и должна быть подключена к общей клемме земли активной колонки.
Рисунок 3. Схема подключения активной колонки к BHP-S0S16V

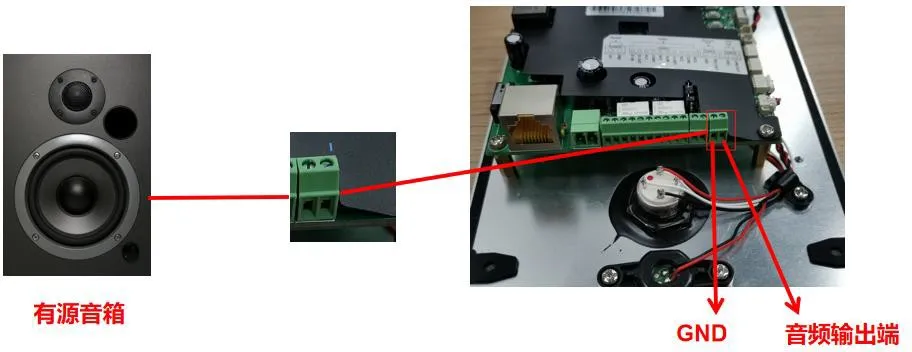

Дополнительная схема подключения BHP-S0S16V показана на Рисунке 4.
Рисунок 4. Дополнительная схема подключения активной колонки к BHP-S0S16V

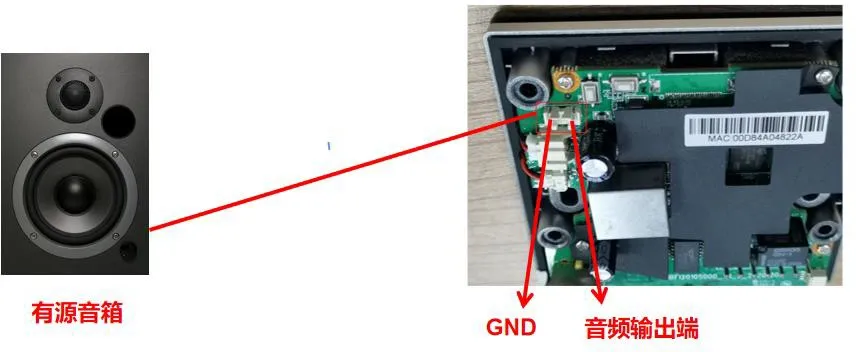

Для серий BHP-SOS10, BHP-SOS10V, BHP-SOS10SD, BHP-SOS11V и BHP-SOS11V2 положение подключения активной колонки показано на Рисунке 5. Здесь в качестве примера используется i10SV. Клемма справа — это аудиовыход и должна быть подключена к входному аудиопроводу активной колонки. Клемма слева — GND и должна быть подключена к общей клемме земли активной колонки. Рисунок 6 также можно использовать в качестве крупноплановой схемы подключения.
Рисунок 5. Подключение i10SV к активной колонке

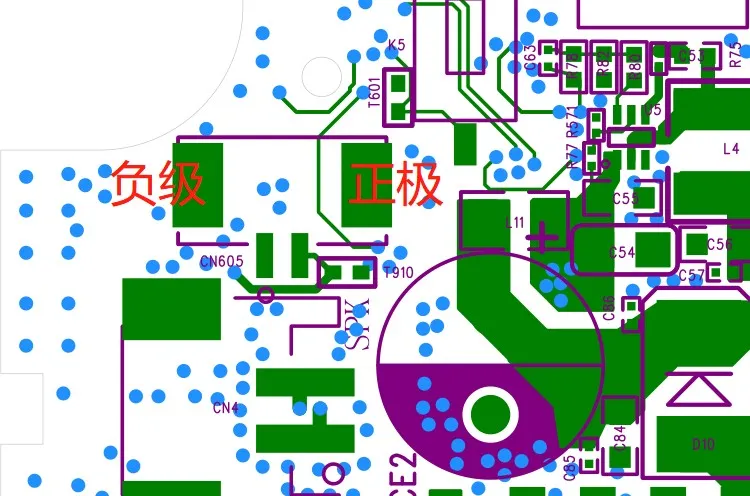

Рисунок 6. Крупный план порта аудиовыхода BHP-SOS10V

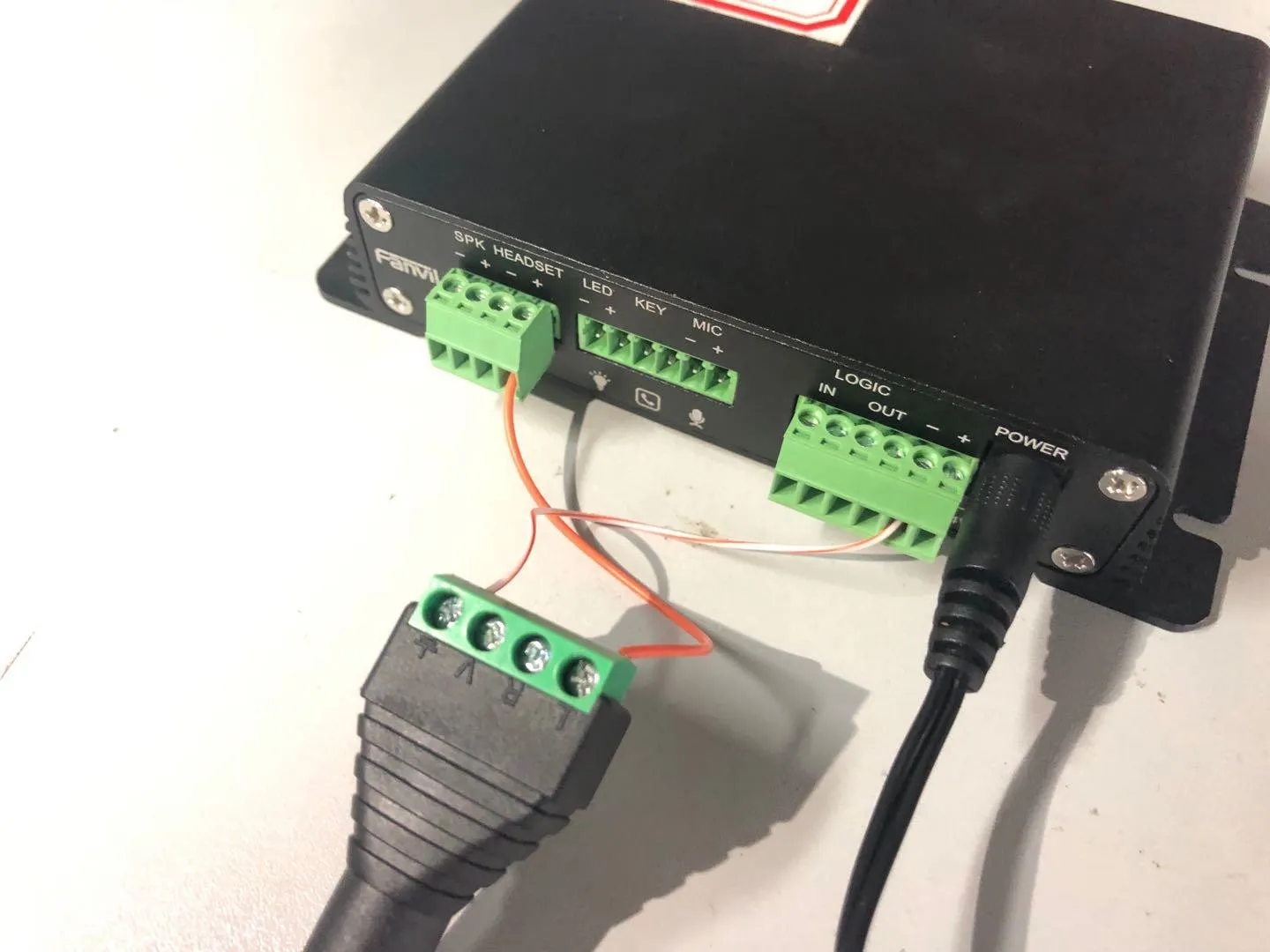

Для BK-DAB-PA2 положение подключения активной колонки показано на Рисунке 7. Интерфейс HEADSET используется как выход аудиосигнала динамика.
Выход HEADSET является дифференциальным. Если подключенное устройство использует дифференциальный вход, подключите HEADSET+, HEADSET- и землю питания GND (POWER-). Если подключенное устройство использует несимметричный вход, подключите HEADSET+ и землю питания GND (POWER-).
Рисунок 7. Подключение BK-DAB-PA2 к активной колонке

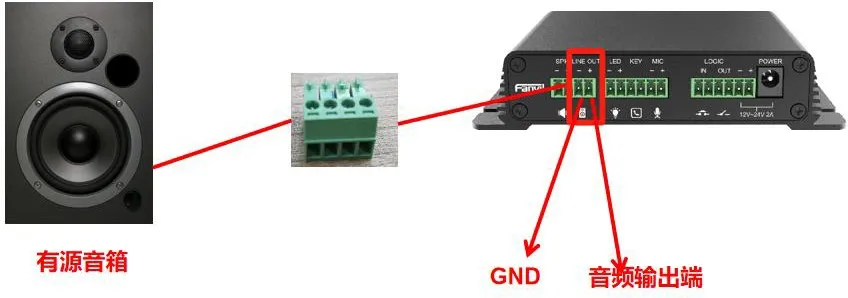

Для BK-DAB-PA2S используйте интерфейс Line out для подключения активной колонки, как показано на Рисунке 8. Клемма справа — это выход аудиосигнала и должна быть подключена к входному аудиопроводу активной колонки через клеммную колодку. Клемма слева — GND и должна быть подключена к общей клемме земли активной колонки.
Рисунок 8. Подключение BK-DAB-PA2S к активной колонке

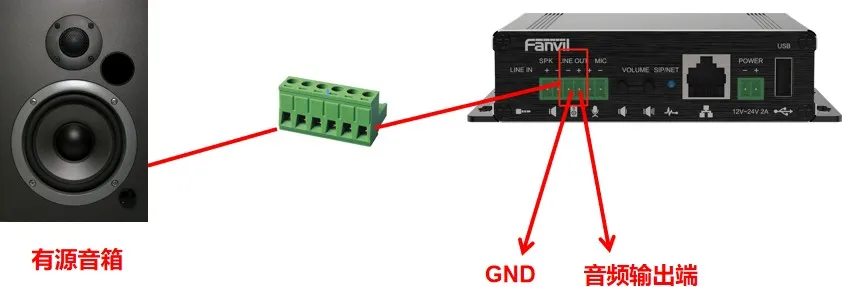

Для BK-DAB-PA3 используйте интерфейс Line out для подключения активной колонки, как показано на Рисунке 9. Выход аудиосигнала должен быть подключен к входному аудиопроводу активной колонки через клеммную колодку, а GND должна быть подключена к общей клемме земли активной колонки.
Рисунок 9. Подключение BK-DAB-PA3 к активной колонке
