Узнайте, как подключить электрический замок к внутренним блокам управления доступом Bi20S и Bi30, включая настройки перемычек JP1, режимы внутреннего или внешнего питания, проводку замка и тестирование через Интернет.
Данное руководство описывает подключение электрозамка к внутренним контроллерам доступа Bi20S и Bi30. Правильный способ подключения зависит от пускового тока и требований к питанию замка.
Если пусковой ток замка не превышает 12В/500мА, контроллер доступа может подавать питание напрямую. Данный режим называется режим внутреннего питания. При пусковом токе выше 12В/500мА контроллер используется только как релейный триггер, а замок подключается к отдельному внешнему источнику питания. Данный режим называется режим внешнего питания.
Выбор режима осуществляется переключением перемычки JP1. Следуйте инструкциям ниже для безопасной настройки и подключения оборудования.
Bi20S, Bi30
1. Внутренний контроллер доступа Bi20S, электрозамок, внешний блок питания для замка, коммутатор PoE или источник постоянного тока.
2. Определите требуемый режим питания замка и выполните настройку JP1 на внутреннем устройстве.
3. Компьютер для настройки и тестирования, подключенный к единой сети с контроллером доступа.

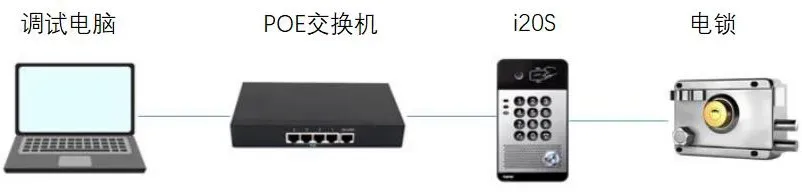

Подключите контроллер доступа к коммутатору, затем подключите компьютер к тому же коммутатору для обеспечения взаимной связи устройств в одной сети (Рисунок 1).
Рисунок 1
Перед подключением замка откройте корпус контроллера доступа и установите перемычку JP1 в соответствии с режимом питания. После этого выполните подключение замка по соответствующей схеме.
Открутите винты на корпусе контроллера с помощью отвертки и снимите крышку.
Установите положение перемычки JP1 согласно характеристикам электрозамка.
При пусковом токе замка менее 12В/500мА внутреннее устройство подает питание на замок – это режим внутреннего питания.
При пусковом токе выше 12В/500мА устройство работает только как сухой контакт релейного управления, замок требует отдельного внешнего питания – это режим внешнего питания.

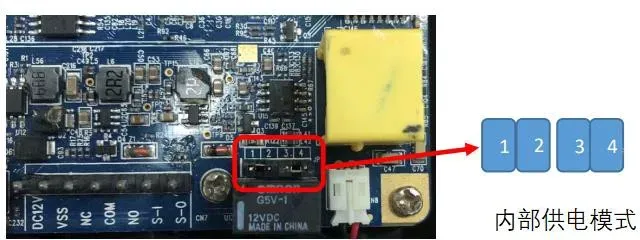

Настройка JP1 для режима внутреннего питания

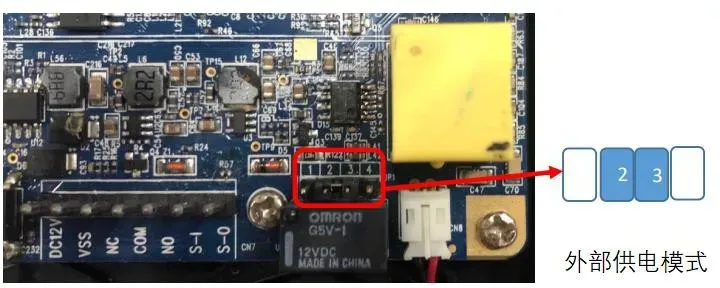

Настройка JP1 для режима внешнего питания

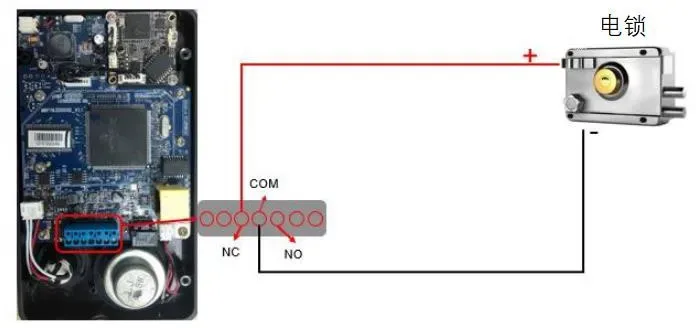

Схема подключения при внутреннем питании
Примечание: Определите тип замка: Fail-safe(замок закрыт под напряжением) или Fail-secure(замок открыт под напряжением), полярность подключения отличается. Для замков Fail-safe плюсовой провод подключается к клемме NC. Для Fail-secure – к клемме NO.
Предупреждение: При работе в режиме внутреннего питания не подключайте к замку дополнительное внешнее питание, это приведет к повреждению оборудования.

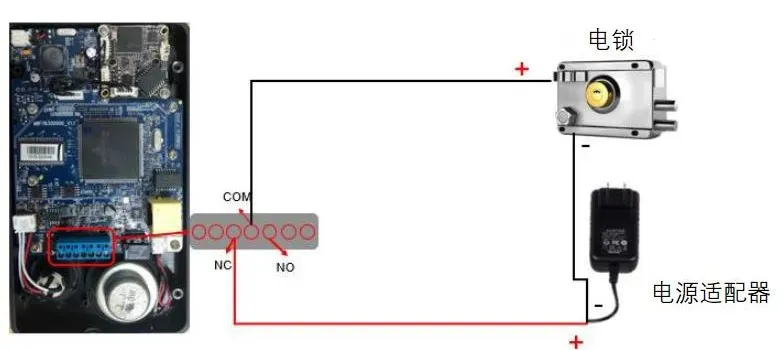

Схема подключения при внешнем питании
Примечание 1: Выберите клемму NC или NO в зависимости от типа замка.
Примечание 2: Релейный выход контроллера выдерживает нагрузку до DC 30В/1А или AC 125В/0,5А.
1. При использовании внешнего питания включите блок питания электрозамка.
2. На компьютере откройте браузер и введите IP-адрес контроллера доступа.

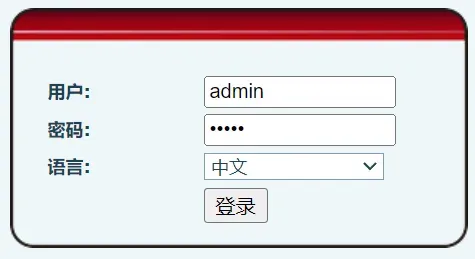

3. Введите учетные данные: логин admin, пароль admin(по умолчанию).

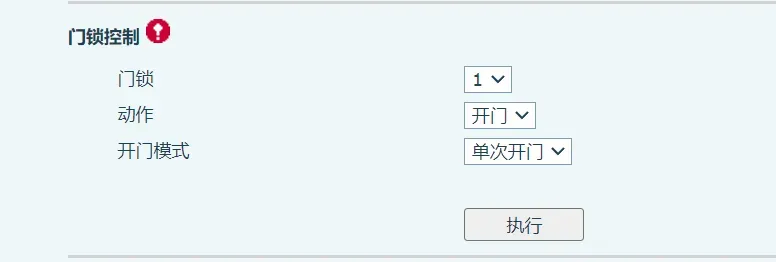

4. Перейдите в раздел Замок > Управление замком и нажмите Выполнить для проверки работы устройства.
