В этом руководстве подробно описана настройка одноранговой сети (прямой IP-звонок) между интеркомами SIP (серии BHP-SOS10 / BHP-SOS16) и IP-телефонами. Он охватывает статическую настройку IP, настройку ярлыков, двусторон
Пири-пир звонок, также известный как IP-звонок или прямой IP-звонок, означает прямой вызов между двумя терминальными устройствами без стороннего оборудования или серверов. Это самый простой способ осуществить аудио- и видеосвязь с низкой стоимостью и простой настройкой, но он работает только в локальной сети (ЛВС) и не может пересекать разные сети.
IP-телефоны: BF600S, BX7A.
Промышленные устройства: BHP-SOS16V, BHP-SOS10V, BHP-SOS10D.
① Один IP-телефон BX7A/BF600S, один переговорное устройство BHP-SOS16V/BHP-SOS10V/BHP-SOS10D, один PoE-коммутатор (или источник постоянного тока). Подключите все устройства к коммутатору.
② Один отладочный компьютер, подключенный к тому же коммутатору, для обеспечения сетевого соединения между компьютером и устройствами.

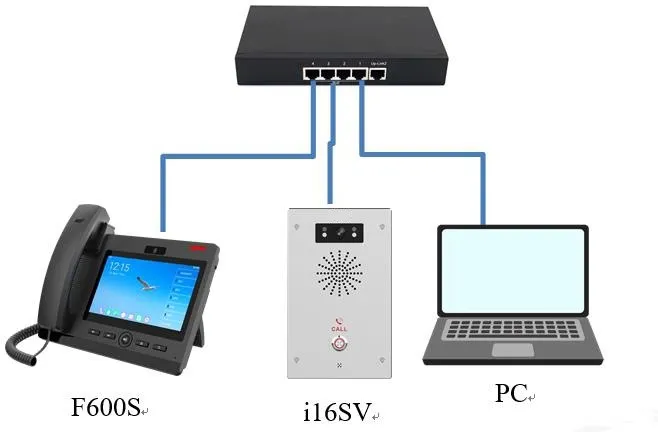

Подключите переговорное устройство BHP-SOS16V/BHP-SOS10V/BHP-SOS10D и IP-телефон BX7A/BF600S к коммутатору, а компьютер подключите к тому же коммутатору для обеспечения нормальной сетевой связи. Схема подключения показана ниже.
Для пири-пир звонков между IP-телефонами и переговорными устройствами в разных сценариях можно использовать разные методы. В этом разделе подробно описана быстрая конфигурация для пири-пир звонков.
Для пири-пир звонков терминальные устройства должны быть настроены со статическими IP-адресами. Каждому терминалу в сети должен быть назначен разный IP-адрес в одной подсети (один сетевой адрес, разные адреса узлов). Подробные шаги настройки следующие:
① Переговорные устройства (BHP-SOS16V/BHP-SOS10V/BHP-SOS10D): DHCP включен по умолчанию.
Если сеть поддерживает DHCP: Удерживайте клавишу DSS около 5 секунд в режиме ожидания. После звукового сигнала нажмите клавишу DSS снова, и устройство озвучит текущий IP-адрес.
Если сеть НЕ поддерживает DHCP: Удерживайте клавишу DSS около 5 секунд в режиме ожидания. После звукового сигнала быстро нажмите ее 3 раза, чтобы переключить сетевой режим. Устройство озвучит IP-адрес после успешного переключения.
② Устройства IP-телефона:
Если сеть поддерживает DHCP: Нажмите кнопку Настройки на экране BX7A/BF600S в режиме ожидания. Перейдите в Статус --- Общее --- IP-адрес для просмотра текущего IP.
Если сеть НЕ поддерживает DHCP: Нажмите кнопку Настройки на экране. Перейдите в Ethernet --- Сетевой режим --- выберите Статический IP для установки статического IP.

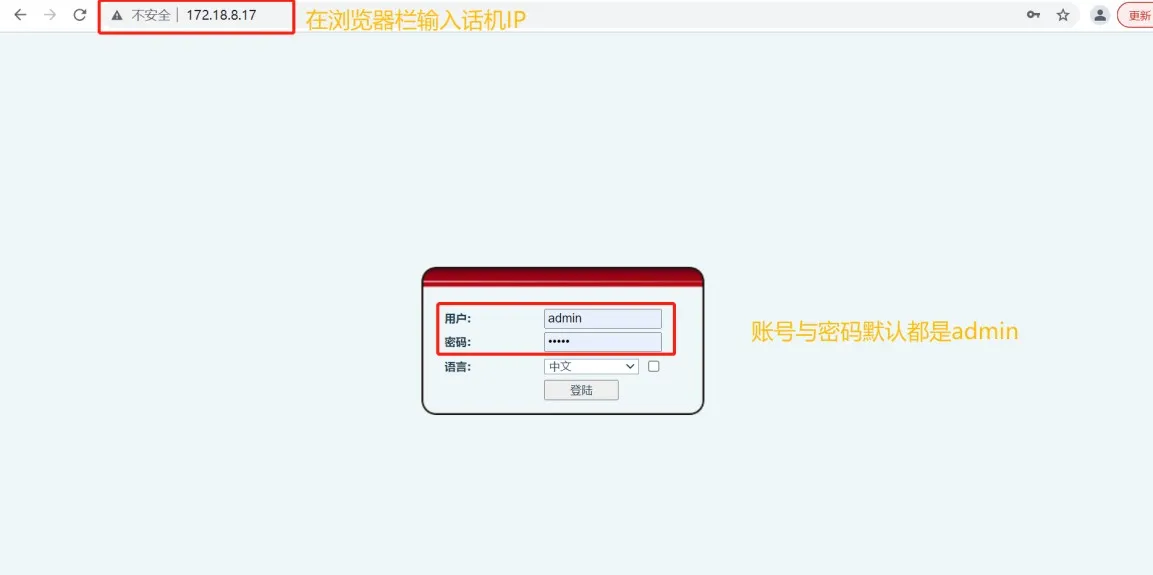

① Введите полученный IP-адрес устройства в браузер, чтобы войти в веб-интерфейс IP-телефона и переговорного устройства. Имя пользователя и пароль по умолчанию — admin. Интерфейс входа показан на Рисунке 2.
Рисунок 2 Интерфейс входа IP-телефона

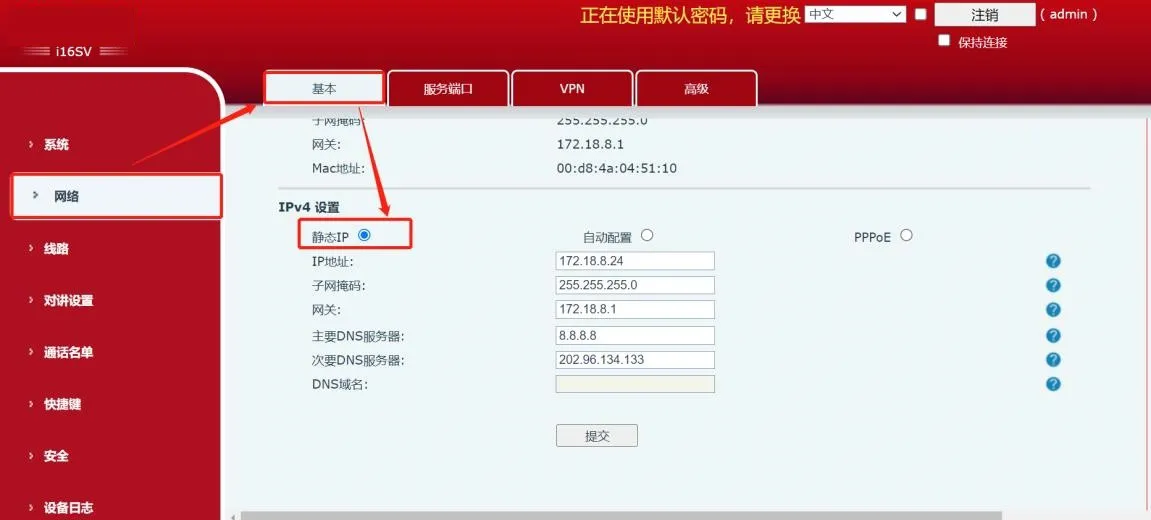

② Войдите в веб-интерфейс устройства, перейдите в Сеть --- Основное --- Настройки IPv4, выберите Статический IP и настройте параметры статического IP, как показано на Рисунке 3.
Рисунок 3 Настройка статического IP-адреса
В режиме пири-пир IP-телефон может звонить на переговорное устройство. Быстрая конфигурация подробно описана ниже:
① Введите IP-адрес IP-телефона в браузер и войдите в веб-интерфейс (по умолчанию admin/admin).
② Нажмите кнопку Ярлыки, чтобы перейти на страницу настройки ярлыков. Мы используем Ярлык 1 в качестве примера, настройте как показано на Рисунке 4.
Тип: Клавиша памяти
Имя: Пользовательское имя (отображается на экране)
Значение: Введите IP-адрес переговорного устройства (например, 172.18.8.24)
Подтип: BLF/НОВЫЙ ЗВОНОК
Линия: SIP1

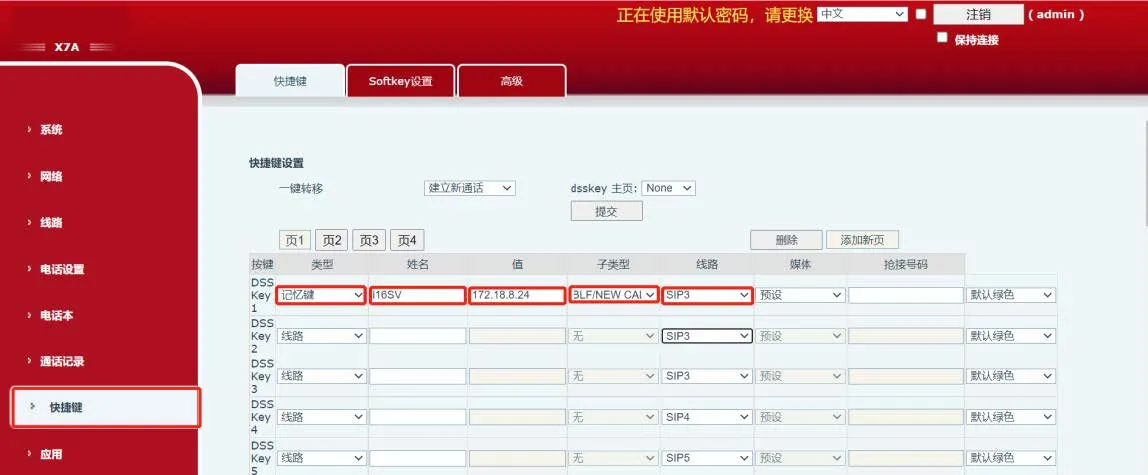

Рисунок 4 Настройка ярлыка IP-телефона
① Если IP-телефон не может позвонить на переговорное устройство, измените конфигурацию переговорного устройства:

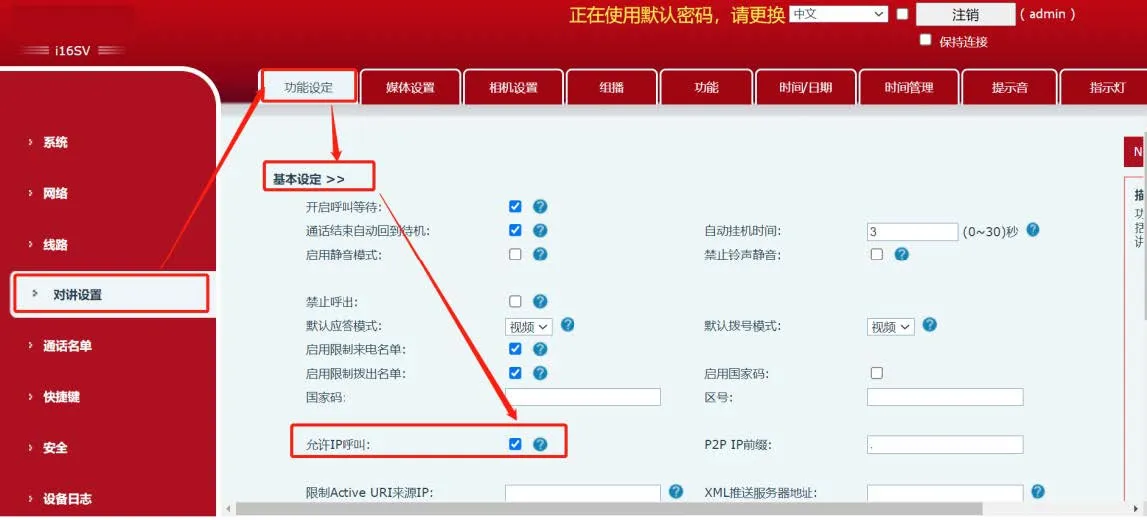

Войдите в веб-интерфейс переговорного устройства, перейдите в Настройки переговорного устройства -- Настройки функций -- Основные настройки и установите флажок Разрешить IP-звонок, как показано на Рисунке 5.
Рисунок 5 Настройка разрешения IP-звонка на переговорном устройстве
В режиме пири-пир переговорное устройство может звонить на IP-телефон. Быстрая конфигурация подробно описана ниже:
① Введите IP-адрес переговорного устройства в браузер и войдите в веб-интерфейс (по умолчанию admin/admin).
② Нажмите кнопку Ярлыки, чтобы перейти на страницу настройки. Мы используем Ярлык 1 в качестве примера, настройте как показано на Рисунке 6.
Тип: Клавиша памяти
Имя: Пользовательское имя
Значение: Введите IP-адрес IP-телефона (например, 172.18.8.19)
Подтип: BLF/НОВЫЙ ЗВОНОК
Линия: SIP1

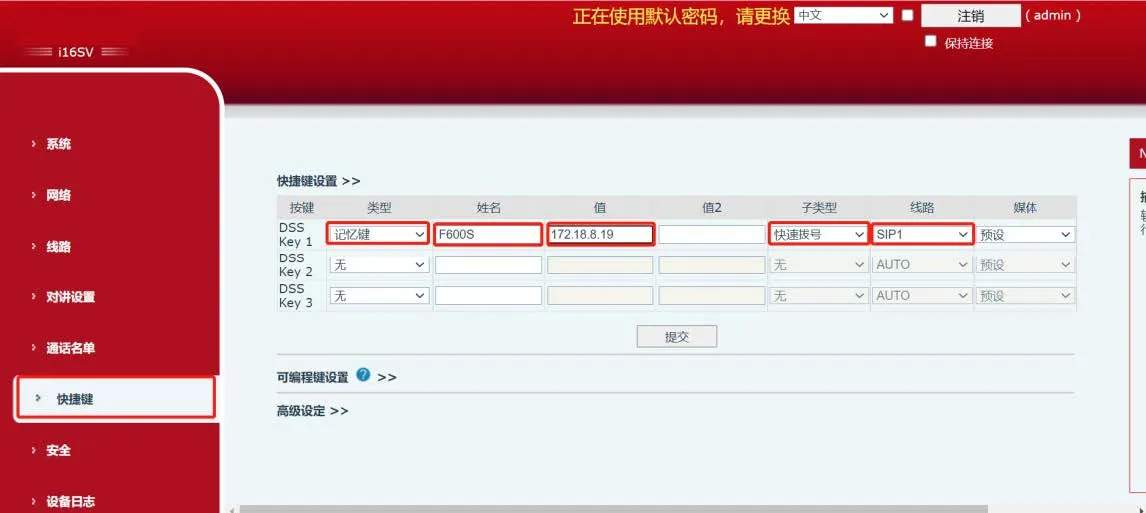

Рисунок 6 Настройка ярлыка переговорного устройства
Если вы слышите сигнал занятости при звонке с переговорного устройства на IP-телефон, выполните следующие шаги:

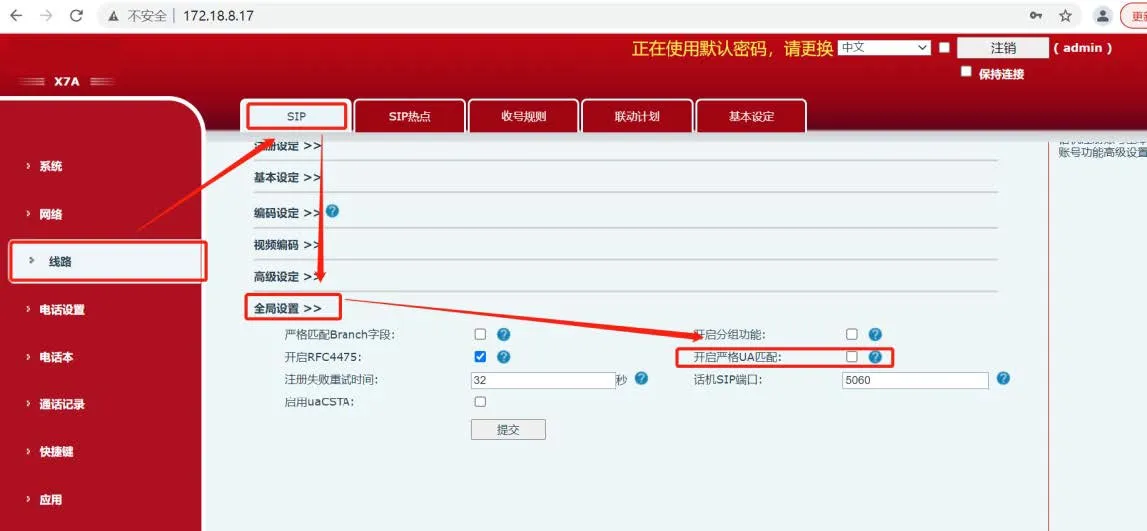

① Войдите в веб-интерфейс IP-телефона, перейдите в Аккаунт -- SIP -- Глобальные настройки и снимите флажок Включить строгую проверку UA, как показано на Рисунке 7.
Рисунок 7 Отключение строгой проверки UA на IP-телефоне

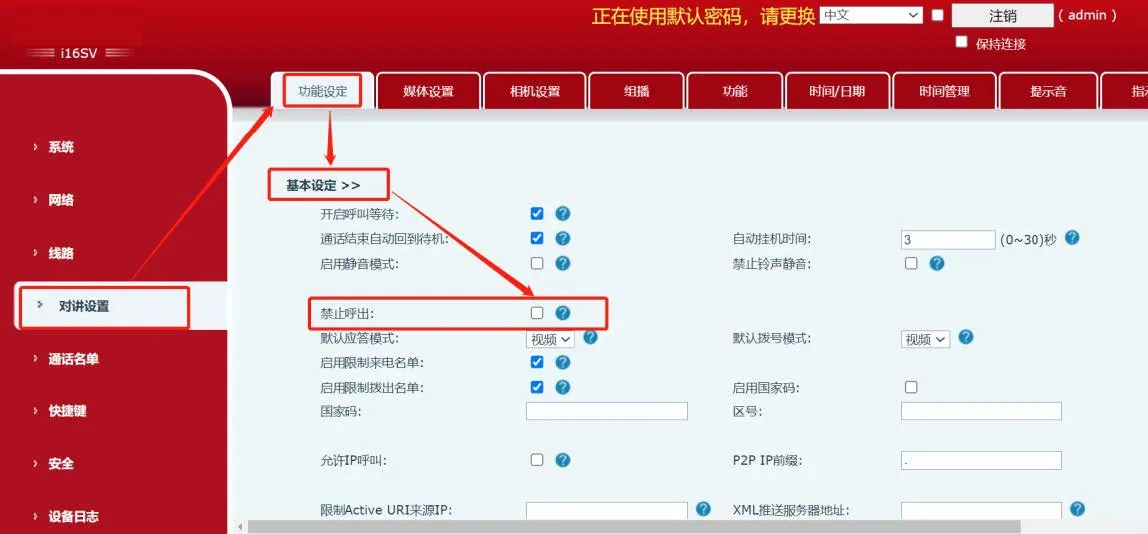

② Войдите в веб-интерфейс переговорного устройства, перейдите в Настройки переговорного устройства -- Настройки функций -- Основные настройки и снимите флажок Запретить исходящие звонки, как показано на Рисунке 8.
Рисунок 8 Отключение запрета исходящих звонков на переговорном устройстве
③ После завершения вышеуказанных настроек переговорное устройство сможет успешно звонить на IP-телефон.
