Узнайте, как настроить сухой контактный вход и выход на промышленных домофонах, устройствах контроля доступа и внутренних станциях для срабатывания сигнализации, связанного управления, активации DTMF и действий на сервер

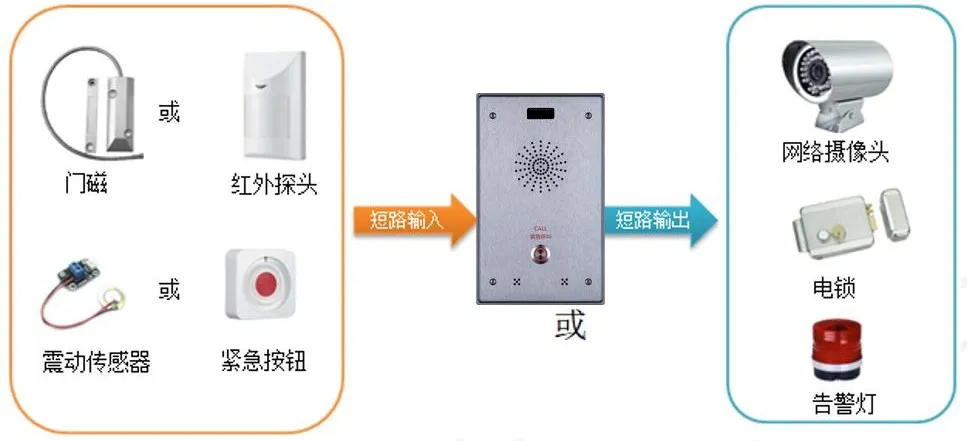

Наши промышленные переговорные устройства, системы контроля доступа и внутренние станции поддерживают функции сухих контактных входов и выходов. Как показано ниже, внешние устройства можно подключить к системе переговорной связи для реализации сигнализации тревог и соответствующих управляющих действий.
Данное руководство подходит для всех наших продуктов: систем контроля доступа, переговорных устройств и внутренних станций.
① Одно устройство (в примере используется модель i12), коммутатор PoE или источник постоянного тока.
② Внешнее тревожное устройство.

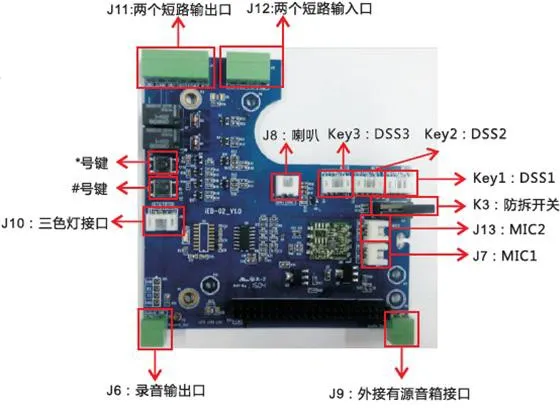

Устройство i12 оснащено двумя группами интерфейсов сухих контактных входов и выходов, обозначенных на схеме как J11 и J12. Входные порты подключаются к дверным контактам, инфракрасным датчикам, вибрационным сенсорам или аварийным кнопкам для запуска предустановленных сценариев. Выходные порты используются для подключения электрозамков, сигнальных ламп или входа тревоги камеры для связанных реактивных действий.

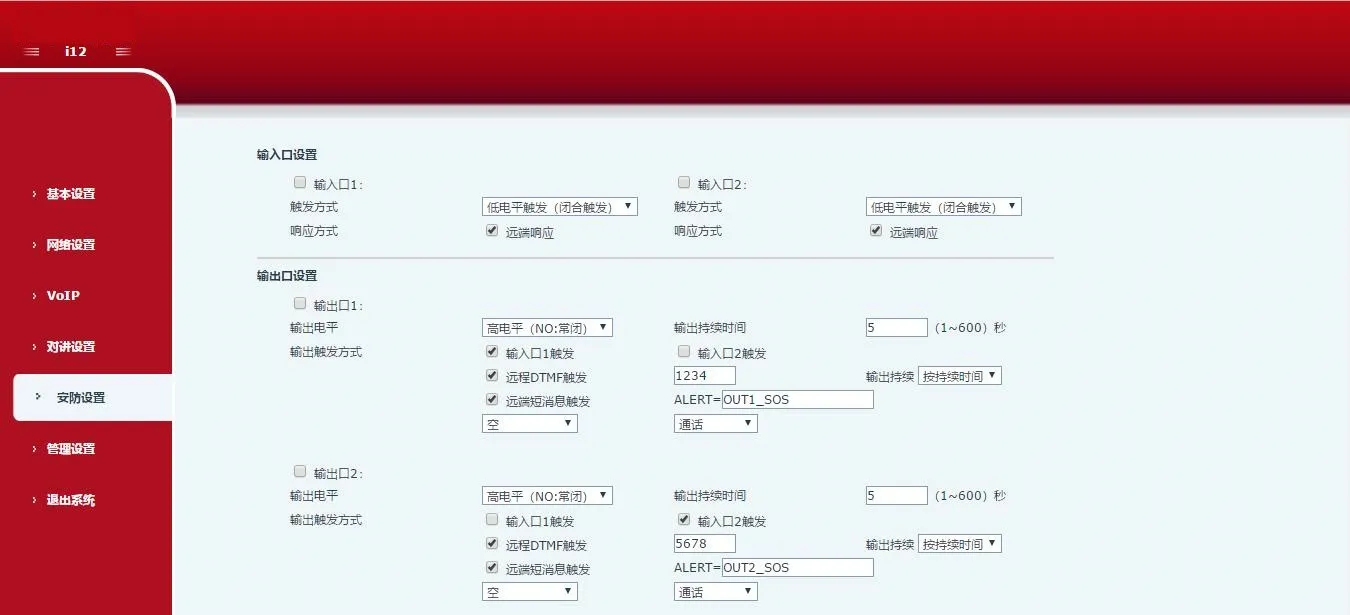

Настройте параметры входов и выходов в соответствии с реальными эксплуатационными требованиями.
Сухие контактные входные порты:
Входные порты подключаются к дверным контактам, инфракрасным датчикам, вибрационным детекторам или кнопкам экстренного вызова для активации заданных действий.
1. Отправка тревожных сообщений на сервер
Пользователь может отправить SMS-сообщение с любого совместимого телефона на устройство. Формат сообщения: ALERT=[текст]. По умолчанию, например, используется команда ALERT=OUT1_SOS.
2. Действие по срабатыванию входа
При подключении внешнего устройства к входному порту система распознает два режима срабатывания:
Срабатывание по высокому уровню (разомкнутая цепь)
Срабатывание по низкому уровню (замкнутая цепь)

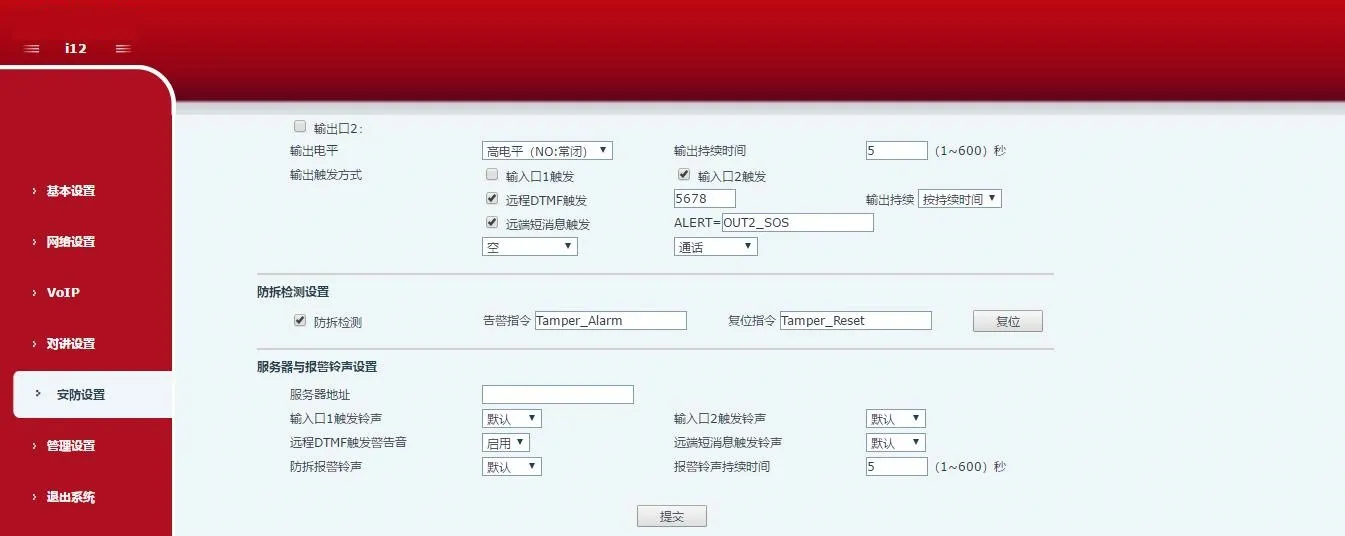

Сухие контактные выходные порты:
Выходные порты подключаются к электрозамкам, сигнальным лампам или тревожному входу камеры для запуска предустановленных действий.
1. Срабатывание выхода по сообщению сервера
Устройство принимает управляющие сообщения от сервера и активирует соответствующий выходной порт. В веб-интерфейсе включите опцию удаленного SMS-срабатывания. При получении сообщения формата ALERT=[текст] запустится настроенное выходное действие.
2. Связь выходного порта с входным
Выходной порт можно привязать к входному, чтобы событие на входе автоматически активировало выход. В веб-интерфейсе включите функцию срабатывания по входу и назначьте необходимый логический вход.
3. Удаленное срабатывание выхода по DTMF-командам
Устройство принимает DTMF-коды во время звонка и после проверки кода активирует выходной порт. В веб-интерфейсе включите удаленное DTMF-срабатывание. В примере стандартный код: 1234. Во время разговора ввод 1234 изменит состояние выхода. После ввода кода нажмите # для мгновенного запуска.
4. Связь выходного действия с статусом звонка
Выходные действия также привязываются к состоянию вызова. При выборе определенного режима устройство включает тревогу при начале состояния и отключает автоматически после завершения.
