При использовании устройства сначала необходимо получить IP-адрес устройства. Вы можете обратиться к методам, описанным в этом документе, для проверки IP-адреса устройства.
BHP-SOS10 / BHP-SOS10V / BHP-SOS10D
① Одно устройство BHP-SOS10/BHP-SOS10V/BHP-SOS10D, один PoE-коммутатор (или источник постоянного тока). Подключите устройство к коммутатору.
② Один отладочный компьютер, подключенный к тому же коммутатору, для обеспечения сетевого соединения между компьютером и устройством.

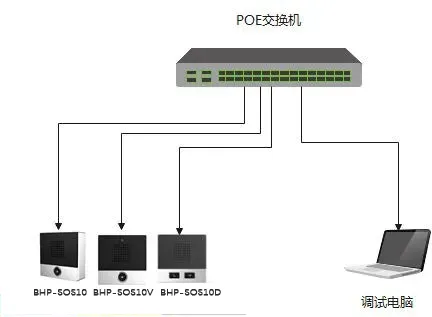

Подключите BHP-SOS10/BHP-SOS10V/BHP-SOS10D к коммутатору, а компьютер подключите к тому же коммутатору для обеспечения нормальной сетевой связи между компьютером и устройством. Схема подключения показана на Рисунке 1.
Рисунок 1
Если IP-адрес устройства получен динамически или забыт, его можно проверить двумя способами: голосовое оповещение или инструмент сканирования IP. Ниже представлено подробное описание этих двух методов.
Устройство может оповещать и проверять IP-адрес с помощью клавиши DSS. Шаги проверки IP-адреса с помощью голосового оповещения следующие:
① Подключение устройства: Подключите порт WAN BHP-SOS10/BHP-SOS10V/BHP-SOS10D к PoE-коммутатору согласно Рисунку 1. Дождитесь запуска и перехода устройства в режим ожидания (30 секунд после включения питания).
② Если сетевая среда может динамически получить IP: Удерживайте клавишу, показанную на Рисунке 2, около 5 секунд. После звукового сигнала быстро нажмите клавишу один раз. Устройство автоматически оповестит текущий IP-адрес.
③ Если сетевая среда не может динамически получить IP: Удерживайте клавишу, показанную на Рисунке 2, около 5 секунд. После звукового сигнала быстро нажмите клавишу три раза. Устройство переключит сетевой режим. После завершения переключения устройство автоматически оповестит текущий IP-адрес.
Рисунок 2
Помимо голосового оповещения самого устройства, вы также можете использовать инструмент сканирования IP для проверки IP-адреса устройства. Ниже описано использование инструмента сканирования IP-адресов:
① Посетите официальный сайт (fanvil.com), скачайте инструмент сканирования IP-адресов и установите его на свой компьютер.

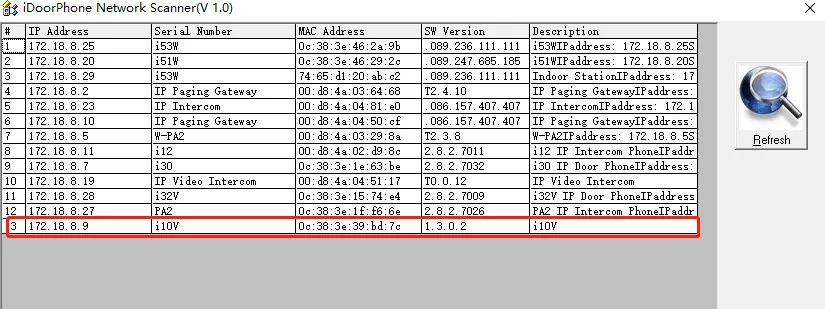

② Установите IP-адрес компьютера в тот же сетевой сегмент, что и устройство. Нажмите Обновить, чтобы обнаружить все промышленные устройства в одном сегменте локальной сети и отобразить их соответствующие модели и IP-адреса, как показано на Рисунке 3.
Рисунок 3
