Коммуникационный терминал, установленный у входа в тоннель, может сталкиваться с зимним промерзанием, летней жарой, прямым солнцем, конденсатом, пылью и длительной непрерывной работой. Устройство управления в наружном шкафу утром может запускаться в холодном состоянии, днем нагреваться под нагрузкой, а ночью быстро остывать. В таких условиях обычная электроника может включаться, но ее тактовые цепи, конденсаторы, аккумуляторы, дисплеи, датчики, разъемы и цепи питания могут уходить по параметрам, замедляться, отказывать или быстрее стареть.
Работа в широком температурном диапазоне означает способность устройства или системы сохранять стабильные функции в заданном диапазоне температур, более широком, чем обычные условия помещения. Принцип такой работы не сводится к одной технологии. Это комплексный метод проектирования, объединяющий подходящие компоненты, снижение электрических нагрузок, тепловые пути, конструкцию корпуса, защиту прошивки, выбор материалов, стабильное питание, герметизацию и проверочные испытания.
От температурной маркировки к реальной надежности
Температурный диапазон в спецификации может выглядеть просто: например, от -20°C до 60°C, от -30°C до 70°C или от -40°C до 85°C. Однако реальный инженерный вопрос сложнее: сможет ли устройство запускаться, передавать данные, отображать информацию, обрабатывать, хранить данные, заряжаться, передавать звук и восстанавливаться после ошибок во всем диапазоне.
Низкая и высокая температура создают разные риски. Холод повышает хрупкость материалов, снижает эффективность аккумулятора, замедляет отклик LCD, меняет поведение генератора и осложняет запуск. Жара ускоряет старение компонентов, увеличивает ток утечки, снижает КПД питания, размягчает материалы, деформирует уплотнения и может вызывать троттлинг или отключение процессора.
Поэтому надежная конструкция требует большего, чем выбор одного «промышленного» компонента. Необходимо учитывать все температурно-чувствительные пути: электрические, механические, химические, акустические, оптические и программные.
Как тепло и холод влияют на электронику
Электрический дрейф
Электронные компоненты не ведут себя одинаково при всех температурах. Резисторы, конденсаторы, генераторы, датчики, источники опорного напряжения, усилители и полупроводники могут менять номиналы или характеристики. Небольшие изменения допустимы в некритичных цепях, но они могут повлиять на синхронизацию, точность измерений, качество звука, устойчивость связи и регулирование питания.
Например, генератор может дрейфовать настолько, что нарушит чувствительную к времени связь. Конденсатор при низкой температуре может потерять эффективную емкость, а при высокой быстрее стареть. Датчику может потребоваться компенсация, потому что его выход зависит от окружающих условий.
Механическое напряжение
Материалы расширяются при нагреве и сжимаются при охлаждении. Разные материалы имеют разные коэффициенты расширения. Печатная плата, паяное соединение, металлический корпус, пластиковая деталь, уплотнение, разъем и кабель могут по-разному реагировать на одно и то же изменение температуры.
Повторяющееся термоциклирование создает напряжение. Пайка может уставать, уплотнения ослабляться, разъемы смещаться, корпуса немного деформироваться. Устройство, пережившее один жаркий день, все равно может отказать после многих циклов, если конструкция не учитывает расширение и сжатие.
Химическое старение
Высокая температура ускоряет многие процессы старения. Электролитические конденсаторы быстрее высыхают, химия аккумулятора деградирует, клеи теряют прочность, пластики становятся хрупкими, а уплотнительные материалы твердеют или трескаются. Влага вместе с температурными изменениями также может вызвать конденсацию и коррозию.
Именно поэтому долговременная надежность зависит не только от рабочей температуры, но и от длительности воздействия. Короткое испытание при высокой температуре не всегда соответствует многим годам службы на улице.
Выбор компонентов
Первый технический уровень — подбор компонентов, рассчитанных на нужный диапазон. Промышленные и расширенно-температурные компоненты проектируются и испытываются для более широких условий, чем обычные коммерческие детали: процессоры, память, конденсаторы, кварцы, реле, дисплеи, разъемы, стабилизаторы, датчики, силовые модули и коммуникационные микросхемы.
Температурный класс каждого компонента нужно внимательно проверять. Одна деталь с узким диапазоном может стать слабым местом всего изделия. Процессор может выдерживать высокую температуру, но LCD-модуль, аккумулятор, реле или конденсатор — нет. Класс системы должен определяться самым чувствительным функциональным путем.
При выборе важен запас по нагрузке. Компонент, долго работающий рядом с максимальным пределом, стареет быстрее. Хорошая конструкция оставляет запас на неожиданный нагрев, изменение нагрузки и повышение температуры внутри корпуса.
Проектирование тепловых путей
Тепло, возникающее внутри устройства, должно отводиться от критичных компонентов. Это может происходить через теплопроводность, конвекцию, излучение, радиаторы, теплопроводящие прокладки, металлическое шасси, вентиляционные пути или поверхности корпуса.
В герметичном промышленном оборудовании естественный поток воздуха часто ограничен. Корпус может быть частью системы отвода тепла. Металлические корпуса, внутренние тепловые мосты и расположение компонентов становятся важными. Горячие детали не следует группировать так, чтобы образовывались локальные зоны перегрева.
Тепловой путь должен учитывать внешнюю среду. Устройство под прямым солнцем может стать намного горячее окружающего воздуха. Темный корпус поглощает больше тепла. Шкаф без вентиляции удерживает горячий воздух. Монтаж возле двигателя, трансформатора или печи может дать локальную температуру выше средней по объекту.
Поведение при холодном старте
Запустить устройство при низкой температуре часто труднее, чем поддерживать его работу после прогрева. Источники питания, генераторы, дисплеи, аккумуляторы, накопители и механические детали могут вести себя иначе при холодном старте.
Цепи питания может понадобиться больший стартовый запас, потому что характеристики компонентов меняются на холоде. Дисплей может отвечать медленно. Аккумулятор может отдавать меньше тока. Кварцевому генератору нужно больше времени для стабилизации. Прошивка может ждать готовности ключевых подсистем перед запуском связи или управления.
По этой причине испытания должны включать холодный старт, а не только непрерывную работу уже прогретого устройства. Устройство, работающее в холодной камере после теплого старта, может отказать при включении из замороженного состояния.
Защита от высокой температуры
При высокой температуре внутреннее тепловыделение становится опаснее, потому что разница между температурой компонента и окружающей среды уменьшается. Тепло отводится труднее, и детали могут приблизиться к максимальному пределу.
Методы защиты включают распределение тепла, маломощную архитектуру, снижение частоты процессора, отключение при перегреве, безвентиляторный тепловой дизайн, журналы предупреждений и уменьшение нагрузки. В коммуникационных устройствах система может сокращать второстепенные функции, сохраняя голос, сигнализацию или мониторинг.
Защиту от перегрева нельзя считать нормальным режимом. Если устройство часто уходит в тепловое отключение, нужно проверить среду установки, вентиляцию шкафа, нагрузку питания и тепловую конструкцию.
Стабильность питания
Цепи питания сильно зависят от температуры. Стабилизаторы, конденсаторы, индуктивности, аккумуляторы, защитные элементы и разъемы могут менять поведение. Пульсации напряжения, время запуска, стабильность выхода и КПД преобразования меняются с температурой.
Устройство широкого диапазона должно поддерживать стабильные шины напряжения при холодном старте, горячей работе, изменении нагрузки и колебаниях входа. Защитные цепи должны обрабатывать импульсные перенапряжения, просадки, обратную полярность, перегрузку по току и перегрев, когда это необходимо.
В полевых системах связи надежность питания особенно важна, потому что нестабильное питание вызывает повторные перезагрузки, потерю регистрации, прерывание звука или сигналы о выходе устройства из сети.
Проблемы дисплея, аккумулятора и хранения данных
Дисплеи часто чувствительны к температуре. Отклик LCD замедляется на холоде, а жара может влиять на контраст, срок службы подсветки или надежность панели. Сенсорные панели также ведут себя иначе при перчатках, конденсате или изменении температуры поверхности.
Аккумуляторы имеют строгие температурные ограничения. Холод уменьшает доступную емкость и разрядные характеристики. Жара ускоряет старение и может создавать риски безопасности. Заряд особенно чувствителен и может требовать строгого температурного контроля.
Накопители тоже подвержены влиянию. Ресурс, сохранность данных и поведение контроллера флеш-памяти меняются с нагревом. В системах, записывающих журналы, звук, видео или рабочие данные, выбор накопителя и тепловое управление нужно планировать тщательно.
Поведение материалов и корпуса
Механические материалы должны выдерживать расширение, сжатие, удары, УФ-воздействие, влагу, пыль, химическое воздействие и длительное старение. Пластики, резиновые уплотнения, прокладки, клеи, покрытия, металлические детали, винты и маркировка должны оставаться функциональными во всем заданном диапазоне.
Конструкция уплотнения особенно важна. Термоциклы могут создавать перепады давления внутри корпуса. Если устройство слишком герметично без компенсации давления, накапливается напряжение. Если герметизация слабая, внутрь попадают влага и пыль. Конденсат возникает, когда теплый влажный воздух охлаждается внутри корпуса.
Для наружного оборудования широкий температурный режим тесно связан с атмосферостойкостью. Температура, вода, пыль, солнце и механические воздействия обычно появляются вместе, а не по отдельности.
Термоциклирование и усталость
Термоциклирование означает повторяющийся переход между горячими и холодными условиями. Оно часто вреднее постоянной температуры, потому что снова и снова создает напряжение расширения и сжатия.
Паяные соединения, разъемы, уплотнения, платы, покрытия и кабельные интерфейсы со временем устают. Это вызывает перемежающиеся неисправности, которые трудно диагностировать. Устройство может работать в мастерской, но отказать после месяцев наружных перепадов температуры.
Поэтому испытания должны включать циклы, а не только фиксированные точки высокой и низкой температуры. Циклы выявляют слабости механической сборки, пайки, совместимости материалов и герметизации корпуса.
Компенсация прошивкой и программным обеспечением
Программное обеспечение улучшает работу в широком диапазоне, контролируя датчики, изменяя поведение, записывая аномальные состояния, управляя последовательностью запуска и применяя алгоритмы компенсации.
Например, прошивка может задерживать операции до стабилизации напряжения, снижать нагрузку процессора при росте температуры, корректировать калибровку датчиков, включать тревоги, управлять нагревателями или вентиляторами и сохранять историю температуры для обслуживания.
ПО не заменяет плохое аппаратное проектирование, но делает систему более адаптивной и безопасной. Хороший проект сочетает аппаратный запас и интеллектуальное управление.
Качество связи под температурной нагрузкой
Коммуникационные устройства должны сохранять регистрацию в сети, качество звука, тайминг протоколов, радиочастотные характеристики, работу Ethernet, последовательную связь и сигнализацию при температурных изменениях. Дрейф такта, нестабильное питание или проблемы разъемов могут ухудшить надежность связи.
Для IP-устройств высокая температура влияет на стабильность Ethernet PHY, нагрузку процессора, поведение памяти и обработку пакетов. Для беспроводных систем температура влияет на RF-компоненты, согласование антенны, аккумулятор и мощность передачи.
В голосовом и переговорном оборудовании акустические элементы, такие как микрофоны, динамики, уплотнения и мембраны, также меняют поведение. Поэтому качество звука нужно проверять на температурных пределах, а не только при комнатной температуре.

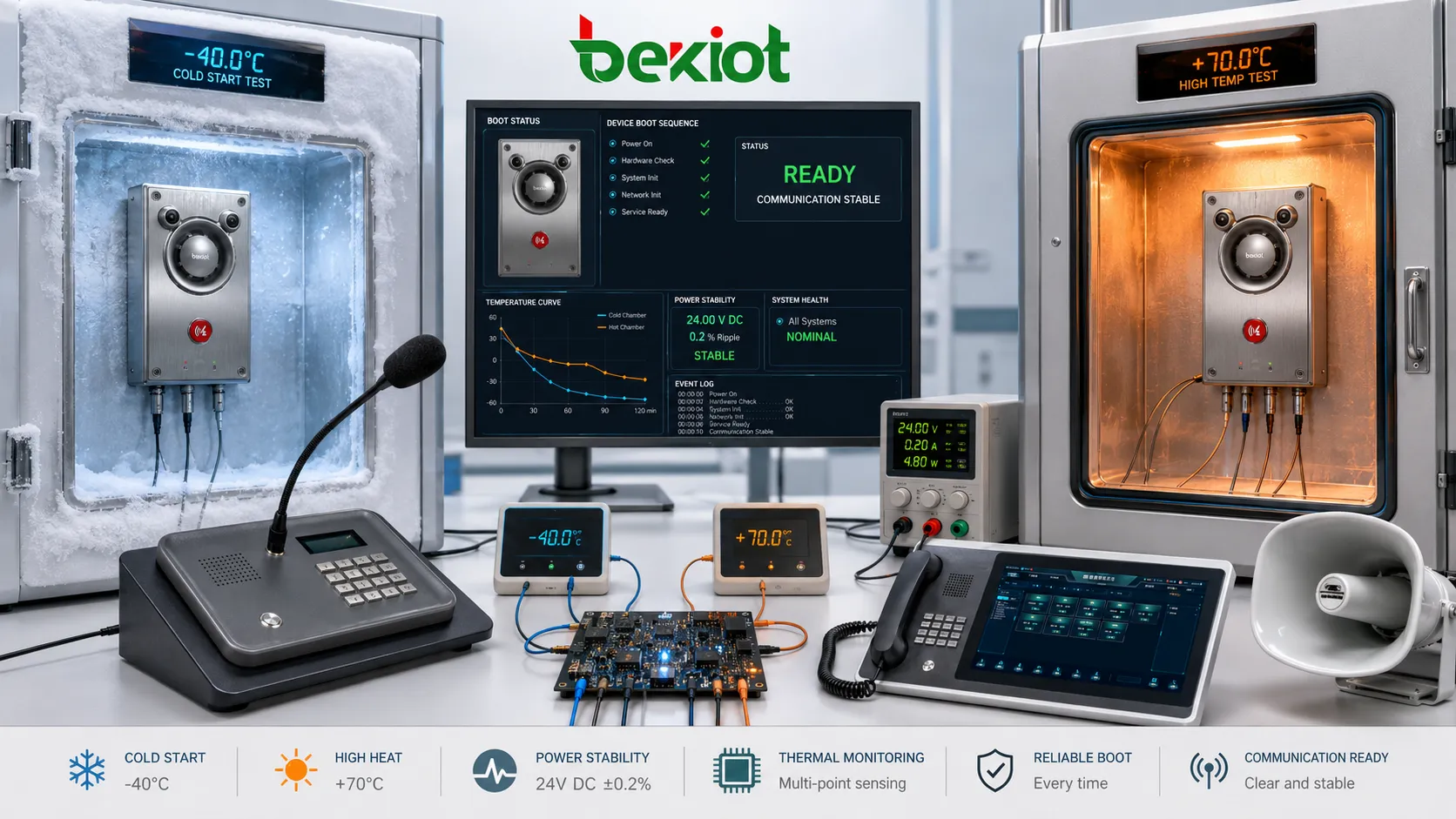

Испытания и проверка
Проверка должна включать больше, чем простое включение. Испытания могут охватывать хранение при низкой температуре, холодный старт, высокотемпературную работу, термоциклы, взаимодействие с влажностью, тепловой удар, нагрузочные тесты, устойчивость связи, аудиотесты, отклик дисплея, поведение аккумулятора и длительное старение.
Условия испытаний должны соответствовать реальной конфигурации изделия. Голая плата в камере — не то же самое, что готовое устройство в финальном корпусе. Внутренний нагрев, кабельные вводы, ориентация монтажа и герметизация могут изменить результат.
Критерии прохождения должны быть функциональными, а не только электрическими. Устройство должно правильно загружаться, нормально связываться, обрабатывать данные, отображать информацию, сохранять качество звука, вести журналы и безопасно восстанавливаться после аномалий.
Факторы установки
Монтаж может улучшить или ухудшить температурные характеристики. Устройство под прямым солнцем, рядом с источником тепла, в плохо вентилируемом шкафу или у горячей поверхности может превысить ожидаемую внутреннюю температуру. Затененное, вентилируемое и правильно установленное место дает лучший результат.
Прокладка кабелей тоже важна. Кабели могут переносить тепло, создавать натяжение при сжатии или пропускать влагу, если кабельные вводы плохо уплотнены. Крепеж должен выдерживать тепловое расширение и вибрацию.
Монтажники должны соблюдать требования по ориентации, зазорам, вентиляции и герметизации. Даже хорошо спроектированный продукт может отказать, если монтаж задерживает тепло или способствует конденсации.
Обслуживание и управление жизненным циклом
Работу в широком температурном диапазоне нужно контролировать на протяжении всего жизненного цикла. Уплотнения стареют, покрытия изнашиваются, вентиляторы выходят из строя, теплопрокладки высыхают, вентиляционные отверстия забиваются, разъемы корродируют. Изделие, прошедшее начальные испытания, может деградировать после лет службы.
Обслуживание должно включать проверку уплотнений, кабельных вводов, коррозии, повреждений корпуса, радиаторов, вентиляционных путей, журналов внутренней температуры, стабильности питания и записей связи. Повторяющиеся температурные тревоги нельзя игнорировать, потому что они указывают на проблемы монтажа или старения.
Запасные части должны соответствовать исходному температурному классу. Использование обычного конденсатора, аккумулятора, прокладки или дисплейного модуля при ремонте может снизить реальный диапазон работы.

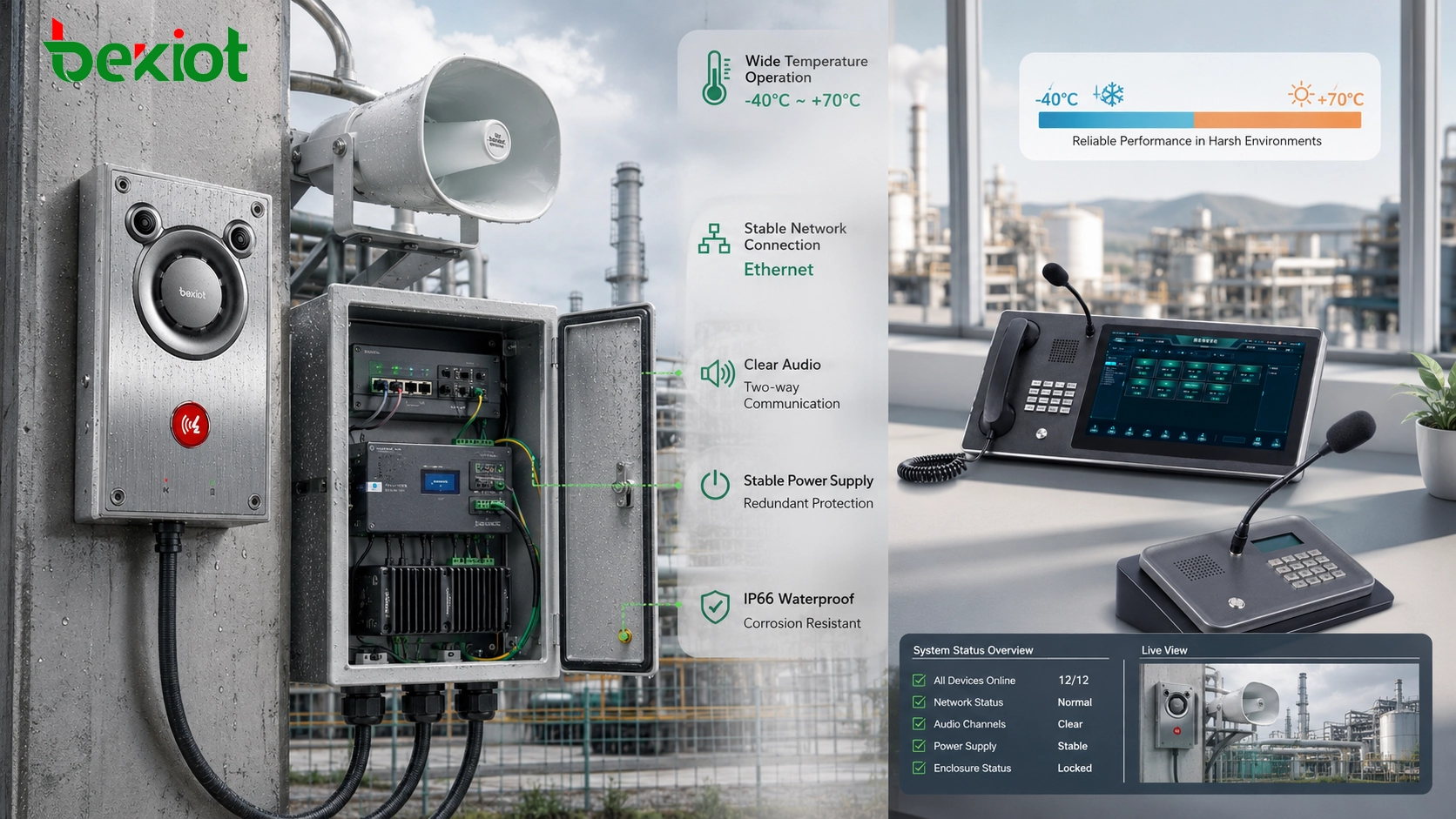

Типичные области применения
Наружные коммуникационные терминалы, аварийные телефоны, промышленные шлюзы, системы видеонаблюдения, транспортные системы, железнодорожное оборудование, устройства подстанций, шахтные пункты связи, портовое оборудование, нефтегазовые терминалы и системы экологического мониторинга часто требуют широкого температурного диапазона.
Он также важен для периферийных вычислений, удаленной телеметрии, умных коммунальных устройств, наружного беспроводного доступа, шкафных сетевых устройств и промышленной автоматизации. Эти приложения долго работают без персонала, поэтому восстановление после отказа сложнее, чем в офисе.
Чем выше стоимость доступа на объект и перерыва в сервисе, тем ценнее проектирование для широкого температурного диапазона.
Типичные заблуждения
Одно заблуждение состоит в том, что маркировка широкого диапазона означает одинаковую работу всех функций при любой температуре. На практике некоторые функции могут замедляться, снижать производительность или включать защиту, оставаясь в допустимом режиме.
Другое заблуждение — считать температуру окружающей среды равной температуре внутренних компонентов. Внутренние детали могут быть намного горячее воздуха из-за собственного нагрева и накопления тепла в корпусе.
Третье заблуждение — думать, что холод влияет только на аккумулятор. Он также влияет на дисплеи, такты, уплотнения, пластики, разъемы и стартовые цепи.
Четвертое заблуждение — считать, что жара вызывает только немедленное отключение. Часто больший риск — ускоренное старение, сокращающее срок службы даже при продолжающейся работе устройства.
Контрольный список проектирования
Начинайте с реальной среды. Определите минимальную и максимальную температуру воздуха, солнечное воздействие, температуру шкафа, влажность, риск конденсации, ветер, пыль, воду, вибрацию и соседние источники тепла.
Выбирайте компоненты с нужным классом и запасом. Проверяйте слабые места: дисплей, аккумулятор, конденсатор, генератор, разъем, кабель, уплотнение и силовой модуль. Тепловые пути нужно проектировать до окончательного размещения продукта.
Проверяйте холодный старт, горячую работу, циклы и реальную функциональность. Валидируйте конечный корпус, а не только плату. Документируйте требования к установке, чтобы условия объекта не разрушили проектный замысел.
Отраслевые тенденции
По мере переноса систем на улицу и на периферию широкотемпературное проектирование становится важнее. Промышленный IoT, интеллектуальный транспорт, удаленные энергетические объекты, аварийная связь, наружная безопасность и распределенные периферийные вычисления требуют устройств, работающих без постоянного внимания человека.
Одновременно оборудование становится компактнее и мощнее. Более высокая плотность обработки создает больше внутреннего тепла. Поэтому тепловой дизайн, маломощная архитектура и программное управление температурой становятся ключевыми.
Будущее — это не только более широкий номинальный диапазон. Это более умная адаптация к среде, лучший удаленный мониторинг, прогнозное обслуживание и методы проектирования, связывающие температурное поведение с реальной эксплуатационной надежностью.
Работа в широком температурном диапазоне достигается сочетанием рассчитанных компонентов, теплового управления, стабильного питания, контроля материалов, защиты прошивки, герметизации и испытаний в реальных условиях, чтобы устройство продолжало работать при холоде, жаре и повторяющихся температурных циклах.
Частые вопросы
Означает ли широкий температурный диапазон, что устройство можно установить где угодно на улице?
Нет. Наружная установка также зависит от солнца, дождя, пыли, влажности, степени защиты корпуса, способа монтажа, вентиляции, коррозионного воздействия и условий питания.
Почему оборудование отказывает только после месяцев температурных изменений?
Повторные термоциклы вызывают усталость пайки, уплотнений, разъемов и материалов. Некоторые неисправности появляются только после длительных напряжений расширения и сжатия.
Может ли прошивка сама решить температурные проблемы?
Нет. Прошивка может контролировать, компенсировать и защищать, но не способна полностью исправить неподходящие компоненты, плохой тепловой дизайн, слабые материалы или неверную установку.
Почему важны испытания холодного старта?
Устройство может работать после прогрева, но не запускаться из замороженного состояния. Холодный старт выявляет стартовый запас, стабильность питания, отклик дисплея и поведение генератора.
Что проверять при обслуживании?
Проверяйте уплотнения, кабельные вводы, коррозию, вентиляцию, тепловые пути, стабильность питания, температурные журналы, поведение дисплея, состояние аккумулятора и надежность связи.
