Рабочая влажность — это диапазон относительной влажности, в котором изделие, устройство, система или компонент могут надежно функционировать во включенном состоянии, выполняя предусмотренную операцию. Она показывает, какое количество влаги из окружающего воздуха оборудование может выдерживать в процессе использования. Для электронных, электрических, коммуникационных, промышленных, охранных, медицинских и уличных устройств рабочая влажность является важной экологической характеристикой, поскольку влага напрямую влияет на надежность, безопасность, срок службы, изоляцию, коррозию, работу дисплеев, датчиков, разъемов и стабильность схем.

В спецификации изделия рабочая влажность может быть указана, например, как 10–90 % ОВ, 5–95 % ОВ без конденсации или 0–95 % ОВ в зависимости от типа устройства и условий испытаний. ОВ означает относительную влажность. Пометка «без конденсации» особенно важна, так как высокая влажность без образования конденсата принципиально отличается от появления капель воды на схемах, клеммах, линзах, дисплеях, микрофонах, динамиках или разъемах.

Рабочую влажность широко учитывают в системах промышленной автоматизации, телекоммуникационном оборудовании, уличных устройствах безопасности, IP-телефонах, системах контроля доступа, серверах, маршрутизаторах, датчиках, панелях управления, железнодорожных системах, медицинских приборах, складах, холодильных камерах, морских объектах, тоннелях, энергетических установках и системах интеллектуальных зданий. В этих средах влажность может проявляться совместно с перепадами температуры, пылью, соляным туманом, вибрацией, водяными брызгами, химическими парами и длительным старением материалов.

Что такое рабочая влажность?

Определение и основной смысл

Под рабочей влажностью понимаются условия влажности, в которых оборудование предназначено работать, находясь в действии. Она отличается от влажности хранения, описывающей диапазон влажности, который изделие может выдерживать, будучи выключенным или не находящимся в активной эксплуатации. Рабочая влажность обычно важнее при реальном развертывании, потому что внутренние схемы, источники питания, датчики, дисплеи, кнопки, аудиокомпоненты и разъемы могут подвергаться воздействию, когда изделие находится под напряжением.

Основной смысл — устойчивость к влаге во время активного использования. Если устройство рассчитано на 10–90 % ОВ без конденсации, это означает, что изделие должно работать в этом диапазоне относительной влажности при условии, что конденсат не образуется. Это автоматически не означает, что устройство может работать под дождем, при скоплении воды от тумана, под струей моечной установки, в условиях затопления, пара или прямого контакта с водой.

Рабочую влажность всегда следует рассматривать вместе с рабочей температурой. Относительная влажность меняется с температурой. Устройство может нормально работать при 90 % ОВ в стабильно теплом помещении, но столкнуться с конденсацией при быстром понижении температуры. Именно поэтому влажность, температура, точка росы, конструкция корпуса и место установки должны оцениваться совместно.

Рабочая влажность определяет условия по влажности, которые устройство может выдерживать во время работы, но это не означает автоматически, что устройство является водонепроницаемым или защищенным от конденсата.

Почему важна рабочая влажность

Рабочая влажность важна, потому что влага может повреждать оборудование постепенно или внезапно. Высокая влажность способна ускорять коррозию, снижать сопротивление изоляции, вызывать токи утечки, загрязнять платы, влиять на датчики, запотевать дисплеи или линзы, деформировать этикетки, ослаблять клеевые соединения и ухудшать работу динамиков или микрофонов. В некоторых случаях влага приводит к перемежающимся неисправностям, которые трудно диагностировать.

Низкая влажность тоже создает проблемы. Очень сухая среда может повысить риск электростатического разряда, особенно в центрах обработки данных, на производствах электроники, в лабораториях и офисных помещениях с чувствительным оборудованием. Сухой воздух также влияет на некоторые материалы, пластмассы, бумагу, уплотнения и комфорт пользователей.

Для уличного, промышленного и полевого оборудования влажность редко бывает изолированным фактором. Оборудование может сталкиваться с влажным воздухом ночью, высокой температурой днем, конденсатом по утрам, пылью в окружающей среде, солью в прибрежных районах или химическими парами на промышленных объектах. Надежное изделие должно оцениваться по реальному профилю влажности в месте его установки.

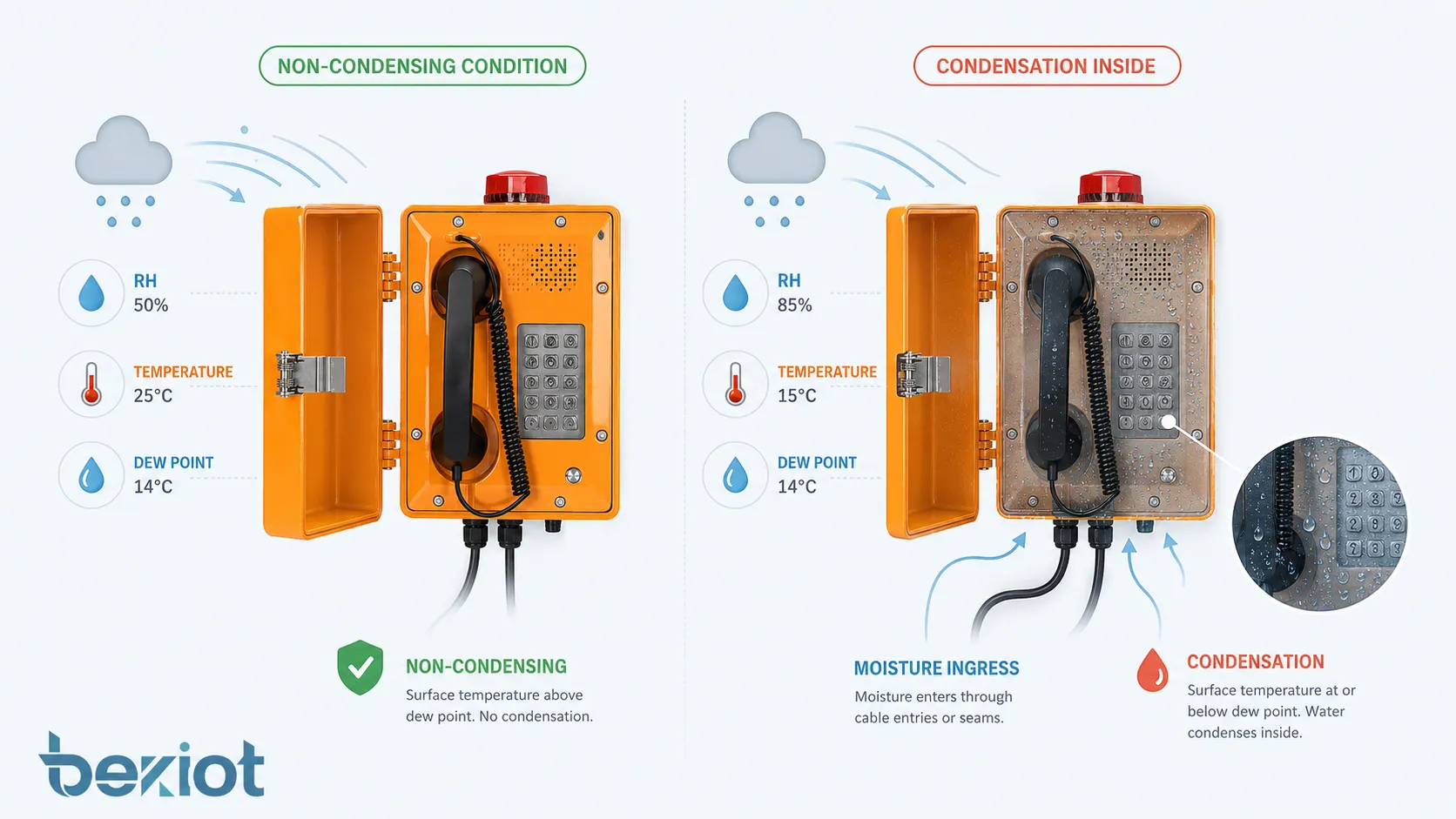

Как работает рабочая влажность

Относительная влажность и температура

Относительная влажность показывает, сколько водяного пара присутствует в воздухе по сравнению с максимальным количеством, которое воздух может удержать при той же температуре. Теплый воздух способен удерживать больше влаги, чем холодный. Это означает, что одно и то же количество водяного пара соответствует более низкой ОВ при высокой температуре и более высокой ОВ при низкой температуре.

Эта зависимость важна для оборудования, поскольку перепады температуры могут превратить безопасное условие влажности в риск конденсации. Если теплый влажный воздух попадает в корпус, а затем охлаждается, воздух может достичь точки росы, и вода сконденсируется на внутренних поверхностях.

Устройство, рассчитанное на высокую относительную влажность, все равно может отказать при образовании конденсата. Поэтому инженерам недостаточно проверять только процент ОВ — необходимо также учитывать циклическое изменение температуры, точку росы, вентиляцию, герметичность корпуса и вероятность задержки влаги внутри изделия.

Условия без конденсации

Многие спецификации указывают влажность как «без конденсации». Это означает, что влага в воздухе допускается, но жидкая вода не должна образовываться на устройстве или внутри него. Конденсация может быть гораздо разрушительнее влажного воздуха, так как капли воды способны замыкать электрические контакты, вызывать коррозию металлических деталей, запотевать оптические поверхности и загрязнять платы.

Условия без конденсации типичны для контролируемых внутренних помещений, серверных, телекоммуникационных комнат, офисов и многих промышленных шкафов. Однако полевые условия не всегда остаются без конденсации. Уличные шкафы, тоннели, входы в холодильные камеры, прибрежные объекты и неотапливаемые здания могут испытывать конденсацию при суточных перепадах температуры.

Если реальная установка может приводить к образованию конденсата, изделию необходимы дополнительные конструктивные меры защиты: герметичные корпуса, дышащие мембраны, нагреватели, влагозащитное покрытие, дренаж, осушители, контроль влажности или улучшенная конструкция шкафа.

Точка росы и риск влажности

Точка росы — это температура, при которой воздух насыщается и водяной пар начинает конденсироваться. Когда поверхности оборудования охлаждаются ниже точки росы, на них образуется влага. Это может происходить внутри шкафов, внутри корпусов, на платах, разъемах, дисплеях и металлических корпусах.

Точка росы часто полезнее одной лишь ОВ для понимания риска конденсации. Высокое значение ОВ при стабильной температуре может быть менее вредным, чем резкое падение температуры, вызывающее образование капель. Конденсация особенно вероятна при смене ночи днем, при входе в кондиционируемое помещение, при открытии дверей холодильных камер и при колебаниях температуры в уличных шкафах.

Грамотный учет влажности должен оценивать, будет ли устройство подвергаться стабильной влажности, циклической влажности или конденсации. Эти условия создают разные уровни нагрузки.

Проникновение и поглощение влаги

Влага может проникать в оборудование через кабельные вводы, швы, вентиляционные отверстия, разъемы, прокладки, винтовые отверстия, поврежденные уплотнения, пористые материалы и из-за перепадов давления. Даже в герметичном оборудовании со временем может происходить перемещение влаги, если система уплотнения спроектирована неправильно.

Некоторые материалы также впитывают влагу. Пластмассы, резиновые детали, клеи, этикетки, изоляционные материалы и основания печатных плат могут поглощать или выделять влагу в зависимости от окружающей среды. Это сказывается на размерах, изоляции, прочности соединений и долговременной надежности.

Поэтому рабочую влажность следует рассматривать одновременно как внешнее условие среды и как внутреннее напряжение материала.

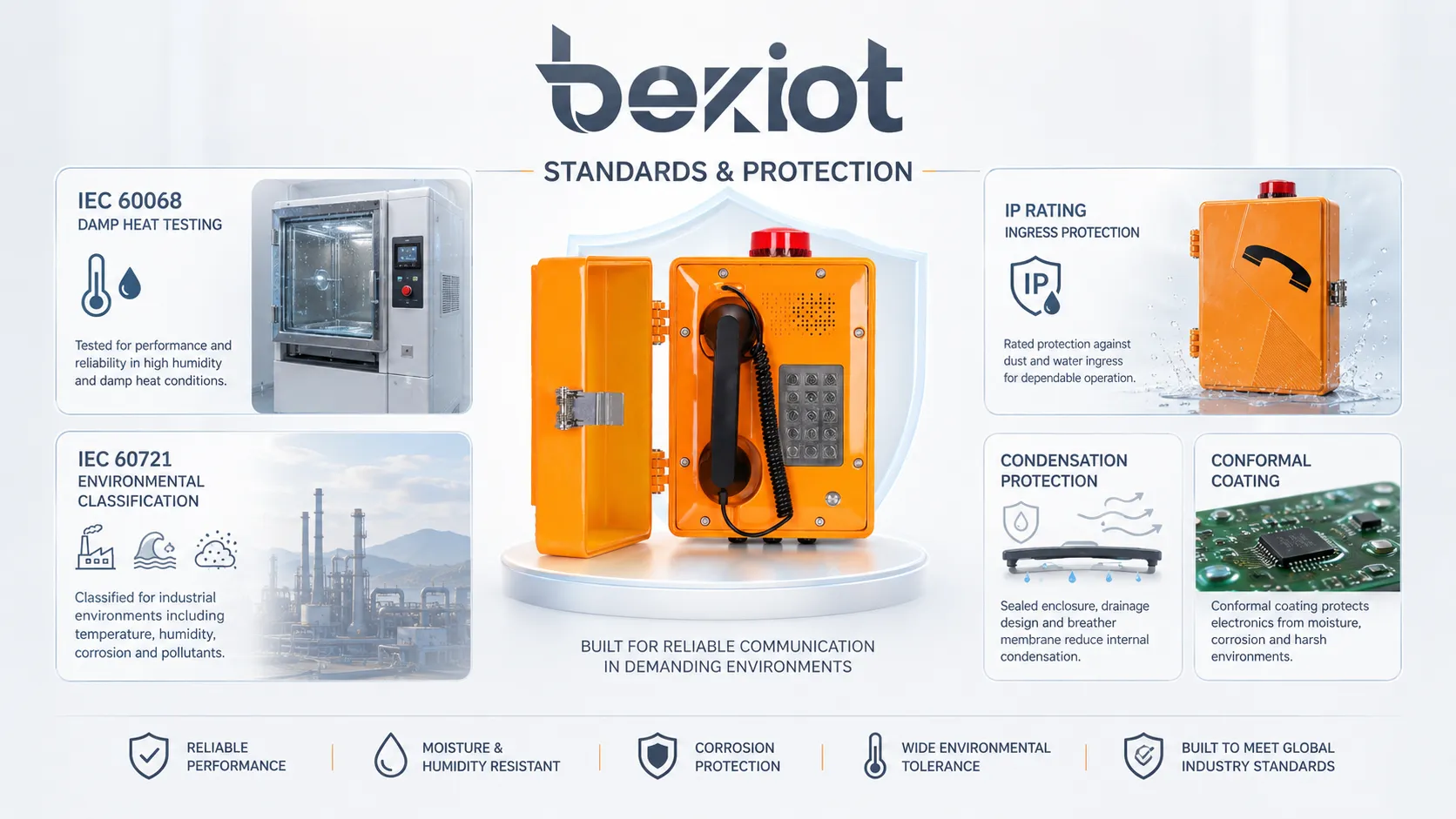

Стандарты, относящиеся к рабочей влажности

Экологические испытания по IEC 60068

IEC 60068 представляет собой обширное семейство стандартов экологических испытаний, используемых для оценки реакции электротехнических изделий на воздействия окружающей среды. Для оценки, связанной с влажностью, особенно важны испытания на влажное тепло, поскольку они помогают определить, как изделия выдерживают высокую влажность, конденсацию и изменения электрических или механических характеристик.

При практических испытаниях изделий проверки на влажное тепло могут использоваться для контроля коррозионной стойкости, стабильности изоляции, надежности схем, работы уплотнений, старения материалов, поведения дисплеев и функционирования во влажных условиях. Точный метод испытаний, продолжительность, температура, уровень влажности и рабочее состояние должны выбираться в соответствии с типом изделия и применением.

Испытания по IEC 60068 не следует понимать как единую оценку влажности. Это именно семейство методов и руководящих документов. В спецификации изделия должно быть указано, какое испытание проводилось, какие условия применялись и каковы критерии приемки.

IEC 60068-2-78 Влажное тепло, установившийся режим

Стандарт IEC 60068-2-78 связан с испытаниями на влажное тепло в установившемся режиме. При таком виде испытаний изделие или компонент подвергается воздействию высокой влажности и стабильной температуры в течение заданного периода. Это полезно для оценки длительного воздействия влажного воздуха без повторяющихся колебаний температуры, характерных для циклических испытаний.

Установившееся влажное тепло позволяет выявить деградацию, связанную с влажностью: снижение сопротивления изоляции, коррозию, разбухание материалов, ослабление покрытий, аномалии дисплеев и функциональную нестабильность. Это часто актуально для электронных изделий, которые могут эксплуатироваться или храниться во влажной среде.

Результат испытания зависит от жесткости и продолжительности. Кратковременный тест низкой жесткости не равнозначен длительному воздействию в тропической, морской, промышленной или уличной среде.

IEC 60068-2-30 Влажное тепло, циклический режим

Стандарт IEC 60068-2-30 связан с циклическими испытаниями на влажное тепло. При циклическом влажном тепле изделия подвергаются повторяющимся циклам температуры и влажности, часто создавая напряжение конденсации. Это полезно, поскольку многие реальные среды нестабильны: днем оборудование нагревается, ночью остывает и испытывает повторяющиеся циклы влажности.

Циклическая влажность может быть более жесткой, чем постоянная, потому что расширение, сжатие, конденсация, испарение и миграция влаги повторяются во времени. Эти циклы влияют на уплотнения, паяные соединения, контакты, разъемы, покрытия и механические детали.

Изделия, эксплуатируемые на улице, в некондиционируемых помещениях, на транспорте, в тоннелях или полевых шкафах, могут выиграть от оценки циклического влажного тепла, так как реальные условия часто меняются ежедневно.

IEC 60721 Классификация внешних условий

Стандарт IEC 60721 содержит основы классификации условий окружающей среды, таких как климат, температура, влажность, механические нагрузки и другие внешние воздействия. Он помогает инженерам определить тип среды, в которой изделие будет храниться, транспортироваться или использоваться.

Для рабочей влажности классификация среды помогает избежать расплывчатых описаний вроде «внутри помещения», «на улице» или «промышленная». Защищенный от непогоды уличный шкаф, офис с климат-контролем, тропическая открытая площадка, железнодорожный тоннель, холодильный склад и химический завод — все могут иметь разные риски, связанные с влажностью.

Класс среды сам по себе не заменяет испытания изделия или оценку надежности. Он помогает определить ожидаемую среду, чтобы правильно выбрать требования к изделию и жесткость испытаний.

Рекомендации для телекоммуникаций, ЦОД и промышленности

Телекоммуникационные узлы, центры обработки данных, аппаратные и промышленные диспетчерские могут руководствоваться дополнительными экологическими рекомендациями по контролю температуры и влажности. В таких средах часто контролируют влажность, чтобы снизить электростатические разряды при низкой влажности и риск конденсации или коррозии при высокой.

ЦОД и объекты связи обычно требуют контролируемой влажности, так как серверы, коммутаторы, системы хранения и оборудование связи работают непрерывно. Плохой контроль влажности повышает риск отказа оборудования и снижает долговременную надежность.

Отраслевые рекомендации необходимо проверять, когда оборудование устанавливается в регулируемых средах или средах с высокими требованиями к доступности.

Степени защиты и влажность

Рабочая влажность — не то же самое, что степень IP

Рабочая влажность и степень IP описывают разные свойства среды. Рабочая влажность говорит об уровне влажности в воздухе, который оборудование может выдерживать при работе. Степень IP описывает степень защиты, обеспечиваемую оболочкой, от твердых предметов, пыли, случайного прикосновения и проникновения воды.

Устройство может быть рассчитано на 95 % ОВ без конденсации, но иметь лишь ограниченную защиту от дождя или брызг. Другое устройство может обладать высокой степенью IP, но все равно требовать контроля влажности внутри корпуса для предотвращения конденсации. Эти характеристики нельзя путать.

Для уличных или жестких сред следует проверять рабочую влажность, рабочую температуру, степень IP, защиту от конденсации, коррозионную стойкость и способ монтажа в совокупности.

Степени IP и проникновение воды

Степени IP по IEC 60529 широко используются для описания защиты оболочки от твердых тел и жидкостей. Первая цифра относится к защите от твердых предметов или пыли, вторая — к защите от проникновения воды. Примеры включают защиту от капель, брызг, струй, мощных водяных струй, временного погружения и других оговоренных условий.

Степень IP помогает оценить, может ли оболочка противостоять попаданию воды снаружи. Однако она не полностью описывает риск внутренней конденсации. Герметичный корпус может не пропускать дождь, но при этом удерживать влажный воздух внутри. При изменении температуры эта запертая влага может конденсироваться.

Поэтому изделиям со степенью IP могут по-прежнему требоваться дышащие мембраны, выравнивание давления, осушители, нагреватели, дренаж или влагозащитное покрытие — в зависимости от среды установки.

Классификации NEMA и UL Type

В североамериканских проектах для электрических оболочек могут применяться классификации NEMA и UL Type. Эти классификации описывают пригодность для определенных внутренних или наружных условий, таких как падающая грязь, дождь, мокрый снег, пыль, переносимая ветром, направленная из шланга вода, коррозия, масло, охлаждающая жидкость и другие воздействия в зависимости от типа.

Классификации NEMA и UL Type не следует рассматривать как точные эквиваленты степеней IP или диапазонов рабочей влажности. У них собственная область применения, логика испытаний и контекст. Изделию могут потребоваться одновременно спецификация влажности и класс оболочки для удовлетворения требований проекта.

При выборе оборудования для влажных или мокрых сред пользователям следует уточнить, какая система классификации требуется по проекту, рынку или уполномоченному органу.

Степень IK и механическая защита

Степень IK описывает защиту оболочки от внешних механических ударов. Она напрямую не описывает поведение при влажности. Однако механические повреждения могут ослабить защиту от влаги и воды, вызывая трещины в корпусах, ослабление крышек, повреждение прокладок или вскрытие кабельных вводов.

В общественных, промышленных, транспортных или уличных местах ударопрочность может косвенно помогать от проблем с влагой. Если оболочка повреждена ударом, риск проникновения влаги и воды возрастает.

Для полевого оборудования защиту IP, защиту IK, рабочую влажность, температурный диапазон, долговечность материалов и осмотры при обслуживании следует рассматривать вместе.

Влагозащитное покрытие и защита от влаги

Влагозащитное (конформное) покрытие — это защитный слой, наносимый на печатные платы, чтобы противостоять влаге, пыли, химическим парам и коррозии. Оно способно повысить надежность во влажных средах, особенно когда оборудование может сталкиваться с конденсацией или загрязнениями из воздуха.

Само по себе конформное покрытие не делает изделие водонепроницаемым. Это лишь один уровень защиты. По-прежнему важны герметизация корпуса, кабельные вводы, выбор компонентов, дренаж и контроль среды.

В средах с высокой влажностью или коррозионных средах конформное покрытие может быть ценным элементом в рамках полной стратегии защиты от влаги.

Технические последствия воздействия влажности на оборудование

Коррозия металлических деталей

Высокая влажность может ускорять коррозию металлических деталей, особенно в сочетании с солью, промышленными газами, пылью или химическими загрязнениями. Могут пострадать разъемы, клеммы, винты, контакты, экранирующие элементы, пружины и дорожки печатных плат.

Коррозия способна увеличить электрическое сопротивление, вызвать прерывистый контакт, ослабить механические детали и привести к видимой ржавчине или окислению. В устройствах связи коррозия влияет на качество звука, надежность кнопок, силовое подключение и стабильность сети.

Борьба с коррозией может потребовать подходящих материалов, покрытий, герметичных разъемов, конформного покрытия, коррозионно-стойкого крепежа и регулярного обслуживания.

Снижение сопротивления изоляции

Влага может снижать сопротивление изоляции между электрическими проводниками. Это способно вызвать токи утечки, ложные сигналы, дрейф датчиков или нестабильность схемы. В высоковольтных или прецизионных измерительных системах ухудшение изоляции становится серьезной проблемой безопасности и точности.

Печатные платы, клеммные колодки, кабели и разъемы — все они подвержены влиянию влажности, особенно в присутствии пыли или ионных загрязнений. Влага и загрязнения вместе могут создавать проводящие пути.

Хорошее проектирование печатных плат, зазоры, покрытия, очистка, герметизация и экологические испытания помогают снизить этот риск.

Конденсация на платах

Конденсация — один из самых серьезных рисков, связанных с влажностью. Жидкая вода на плате может вызвать короткое замыкание, коррозию, непредсказуемые сигналы и необратимое повреждение компонентов. Даже небольшие капли способны создавать неисправности, замыкая чувствительные участки.

Конденсат часто образуется, когда оборудование попадает из холода в теплый влажный воздух, когда шкаф остывает ночью, когда кондиционер меняет условия в помещении или когда уличное оборудование испытывает резкие скачки температуры.

Предотвращение конденсации требует управления температурой, продуманной вентиляции, барьеров для влаги, выравнивания давления, нагревателей, покрытий или строго контролируемых методов установки.

Влияние на дисплеи и оптические части

Влажность влияет на дисплеи, линзы, окна камер, оптические датчики и смотровые окошки. Запотевание, мутность, водяные разводы, расслоение, старение подсветки и снижение видимости могут возникать, если влага проникает или конденсируется внутри оптической зоны.

Уличные дисплеи, переговорные устройства, камеры, терминалы доступа и панели управления особенно уязвимы, потому что пользователи зависят от четкой видимости. Запотевший дисплей или объектив снижают удобство использования и безопасность.

Оптические детали могут требовать герметизации, противозапотевающей конструкции, вентиляционных мембран, нагревателей, гидрофобных покрытий или тщательного подбора материалов.

Влияние на аудиокомпоненты

Влажность воздействует на микрофоны, динамики, телефоны, зуммеры, акустические мембраны и звуковые порты. Влага может изменить чувствительность, снизить громкость, вызвать искажения, корродировать контакты или заблокировать акустические отверстия конденсатом и пылью.

Оборудование связи, установленное на улице, в тоннелях, у воды, на заводах или во влажных общественных местах, необходимо испытывать на качество звука в реалистичных условиях влажности.

Защитные мембраны, дренаж, герметичные акустические тракты, коррозионно-стойкие материалы и регулярный осмотр повышают надежность звука.

Влияние на датчики и калибровку

Некоторые датчики чувствительны к влажности. Газовые сенсоры, датчики окружающей среды, датчики давления, оптические и емкостные датчики, сенсорные интерфейсы могут дрейфовать или вести себя иначе во влажных условиях.

Сенсорным системам могут потребоваться алгоритмы компенсации, защитные фильтры, процедуры калибровки или изоляция от среды. В ряде случаев сама влажность является частью измерения и должна точно контролироваться.

Для измерительных приборов влияние влажности следует учитывать при калибровке и анализе спецификаций.

Типичные спецификации рабочей влажности

10–90 % ОВ без конденсации

Обычная спецификация для многих внутренних и полупромышленных электронных устройств — 10–90 % ОВ без конденсации. Этот диапазон подходит для многих контролируемых сред, но не обязательно гарантирует пригодность для влажной уличной эксплуатации или мест, склонных к конденсации.

При наличии такой спецификации пользователи должны подтвердить, остается ли среда установки без конденсации. Если изделие установлено в помещении со стабильным контролем температуры и влажности, оно может подходить. Если же оно монтируется в уличный шкаф, может потребоваться дополнительная защита.

Фразу «без конденсации» никогда не следует игнорировать.

5–95 % ОВ без конденсации

Более широкая спецификация, например 5–95 % ОВ без конденсации, указывает, что оборудование рассчитано на более широкий диапазон влажности. Это полезно в промышленных, телекоммуникационных, складских или аппаратных помещениях.

Однако даже 95 % ОВ без конденсации не равносильно защите от жидкой воды. Если влага конденсируется, устройство может все равно подвергаться риску, если только изделие не спроектировано для конденсации или влажных условий.

Пользователям следует проверить наличие доказательств испытаний на влажность и соответствие конструкции корпуса реальному монтажу.

Категория с конденсацией

Некоторые усиленные или уличные изделия могут испытываться для условий, включающих конденсацию, циклы влажного тепла или более жесткое воздействие влаги. Это отличается от обычной стойкости к влажности без конденсации.

Условия с конденсацией более требовательны, так как на поверхностях может образовываться жидкая вода. Для таких сред могут быть необходимы конформное покрытие, герметичные корпуса, дренаж, коррозионно-стойкие материалы и специальные подтверждающие испытания.

Если проект связан с уличными шкафами, тоннелями, холодильными камерами, морскими объектами или резкими перепадами температуры, нужно выяснить, оценивался ли риск конденсации для данного изделия.

Влажность хранения и рабочая влажность

Влажность хранения описывает условия, которые изделие может выдерживать в неработающем состоянии. Рабочая влажность описывает условия, при которых изделие может функционировать. Изделие может пережить хранение во влажной среде, но отказать или повести себя непредсказуемо, если его включить в тех же условиях.

Нормы хранения полезны для транспортировки, складирования и управления запчастями. Рабочие нормы важнее для установленных систем и полевой работы.

Покупателям и инженерам не следует подменять рабочую влажность влажностью хранения при выборе оборудования.

Применение категорий рабочей влажности

Промышленная автоматизация и управление

Системы промышленной автоматизации часто содержат контроллеры, датчики, блоки питания, переключатели, шлюзы, панели и человеко-машинные интерфейсы. Эти устройства могут работать на заводах, технологических установках, в машинных залах, тоннелях, складах или шкафах с переменной влажностью.

Высокая влажность влияет на клеммы, платы, реле, датчики и разъемы. Если на объекте также присутствуют пыль, масляный туман, химикаты или циклические изменения температуры, риск возрастает.

Рабочие диапазоны влажности помогают инженерам выбирать изделия, способные сохранять стабильность в реальной производственной среде.

Телекоммуникационное и сетевое оборудование

Маршрутизаторы, коммутаторы, шлюзы, оборудование базовых станций, оптоволоконные устройства, серверы и терминалы связи могут устанавливаться в аппаратных, уличных шкафах, придорожных боксах, на вышках, в тоннелях или на объектах энергетики. Контроль влажности важен, поскольку сетевое оборудование часто работает непрерывно.

Отказы, связанные с влажностью, способны прерывать услуги связи, а их ремонт на удаленных объектах обходится дорого. В аппаратных может использоваться экологический мониторинг температуры и влажности с выдачей сигналов тревоги при выходе условий за допустимые пределы.

При развертывании телекоммуникаций рабочую влажность следует оценивать вместе с вентиляцией, герметизацией шкафа, контролем конденсации и планированием резервного питания.

Уличная безопасность и контроль доступа

Уличные камеры, переговорные устройства, считыватели карт, клавиатуры, пункты помощи, датчики и сигнализации могут сталкиваться с дождем, туманом, росой, перепадами температуры и высокой влажностью. Категории рабочей влажности помогают определить, сможет ли электроника надежно работать в этих условиях.

Устройствам безопасности для улицы также нужны защита корпуса, герметизация кабелей, стойкость к коррозии и физическая прочность. Влага запотевает линзы, воздействует на микрофоны, корродирует разъемы и вызывает сбои клавиатур.

Полная уличная спецификация должна включать влажность, температуру, степень IP, степень IK (где требуется), устойчивость к УФ-излучению и руководство по установке.

Центры обработки данных и аппаратные

ЦОД и аппаратные контролируют влажность для защиты серверов, систем хранения, сетевых коммутаторов и систем питания. Слишком низкая влажность повышает риск электростатического разряда. Слишком высокая — увеличивает риск конденсации и коррозии.

Мониторинг влажности, управление ОВКВ, организация воздушных потоков и экологические сигналы тревоги используются для поддержания условий в проектном диапазоне. Спецификации оборудования должны согласовываться со стратегией экологического контроля объекта.

Рабочая влажность в таких средах является частью управления инфраструктурой высокой доступности.

Транспортные и тоннельные системы

Транспортные и тоннельные системы могут подвергать оборудование воздействию влажности, конденсата, выхлопных газов автомобилей, пыли, воды для уборки и перепадов температуры. Устройства связи, камеры, датчики, указатели, шкафы управления и аварийные телефоны должны оставаться надежными.

Тоннели особенно сложны, поскольку движение воздуха, просачивание воды, выбросы транспортных средств и градиенты температуры способны создавать влажные и коррозионные условия.

Требования к рабочей влажности должны оцениваться вместе с защитой IP, стойкостью к коррозии, герметизацией кабелей, вентиляцией и доступом для обслуживания.

Морские, прибрежные и коммунальные объекты

Морские и прибрежные объекты сочетают высокую влажность с солевым загрязнением. Это ускоряет коррозию и повреждает разъемы, крепеж, платы и корпуса. Коммунальные объекты — насосные станции, водоочистные сооружения, подстанции — также могут сталкиваться с влажным воздухом и конденсацией.

В таких средах одного широкого диапазона рабочей влажности может быть недостаточно. Могут потребоваться устойчивость к соляному туману, коррозионно-стойкие материалы, конформное покрытие, герметичные разъемы и профилактические осмотры.

Выбор оборудования должен основываться на совокупном экологическом напряжении, а не только на проценте ОВ.

Как выбирать оборудование исходя из рабочей влажности

Внимательно читайте спецификацию

Первый шаг — внимательно изучить паспорт изделия. Ищите рабочую влажность, влажность хранения, рабочую температуру, температуру хранения, степень IP, примечания о конденсации и ссылки на экологические испытания. Формулировки имеют значение.

Спецификация «5–95 % ОВ без конденсации» — не то же самое, что изделие, испытанное на влажное тепло с конденсацией или прямое воздействие воды. Если применение подразумевает конденсацию, запросите более подробные доказательства испытаний.

Спецификации следует интерпретировать исходя из реальной среды на объекте, а не только по наибольшему указанному проценту ОВ.

Определите риск конденсации

Риск конденсации необходимо оценить до установки. Выясните, будет ли устройство испытывать быстрые перепады температуры, ночное охлаждение, вход в кондиционируемое помещение, переходы в холодильных камерах, нахождение в уличном шкафу, влажность тоннеля или влагу внутри герметичного корпуса.

Если конденсация вероятна, рассмотрите изделия с усиленной влагозащитой либо добавьте экологические меры: нагреватели, вентиляцию, мембраны, осушители, конформное покрытие или климат-контроль шкафа.

Предотвращение конденсации зачастую важнее, чем простой выбор высокого процента ОВ без конденсации.

Проверьте конструкцию корпуса и кабельных вводов

Влага и вода могут проникать через слабые места корпуса. Кабельные вводы, разъемы, швы, крышки, винты, вентиляционные и сервисные отверстия должны быть правильно спроектированы и смонтированы. Качественный корпус может потерять защиту при плохой герметизации кабельных вводов.

Для уличного и промышленного применения аксессуары должны соответствовать требуемому уровню защиты. Полевые доработки, например сверление дополнительных отверстий, могут снизить герметичность, если выполнены некорректно.

Смонтированная система должна сохранять ту защиту от внешних воздействий, которая заложена конструкцией изделия.

Учитывайте коррозию и загрязнения

Влага становится более агрессивной в сочетании с солью, пылью, химикатами, газами или промышленными загрязнениями. Прибрежные участки, химические заводы, очистные сооружения, шахты, тоннели и тяжелая промышленность могут требовать коррозионно-стойких материалов и покрытий.

Пользователям следует выяснить, имеет ли изделие подходящую обработку поверхности, покрытие печатных плат, защиту разъемов и материал крепежа для конкретной среды.

Изделие, работающее в чистом влажном воздухе, может не выдержать такого же времени в загрязненном влажном воздухе.

Планируйте мониторинг и обслуживание

Системы, чувствительные к влажности, должны контролироваться и обслуживаться. Датчики среды позволяют отслеживать влажность и температуру в шкафах или помещениях. Профилактические проверки выявляют следы конденсата, коррозию, поврежденные уплотнения, ослабленные кабельные вводы и забитую вентиляцию.

Мониторинг помогает обнаружить условия, выходящие за пределы характеристик изделия, до наступления отказа. Обслуживание сохраняет защиту с течением времени.

Для критически важных систем управление влажностью должно быть частью плана профилактического обслуживания.

Конструктивные методы защиты от влаги

Герметичные корпуса

Герметичные корпуса предотвращают попадание наружной влаги, пыли и воды внутрь оборудования. Они распространены в уличных устройствах, промышленных контроллерах, терминалах безопасности, аппаратуре связи и полевых датчиках.

Однако герметизация должна быть тщательно продумана. Полностью замкнутый корпус может запереть влажный воздух внутри. При изменении внутренней температуры может образоваться конденсат. Перепады давления со временем также нагружают уплотнения.

Герметичную конструкцию следует сочетать с правильными материалами прокладок, кабельными вводами, выравниванием давления и управлением конденсацией.

Дышащие мембраны

Дышащие мембраны позволяют выравнивать давление, одновременно препятствуя прохождению жидкой воды и пыли. Их часто применяют в уличных корпусах, чтобы снизить напряжения от давления и накопление влаги.

Эти мембраны — не универсальное решение. Их подбирают исходя из расхода воздуха, водозащиты, химического воздействия, положения при установке и объема корпуса.

При грамотном использовании дышащие мембраны помогают уменьшить риск конденсации в герметичном оборудовании.

Нагреватели и климат-контроль

Шкафные и корпусные нагреватели, а также системы климат-контроля снижают конденсацию, поддерживая внутренние поверхности выше точки росы. Они распространены в уличных шкафах, холодных регионах и на объектах, подверженных влажности.

В более крупных шкафах или аппаратных могут использоваться кондиционеры, осушители, теплообменники и системы вентиляции. Эти системы должны быть спроектированы так, чтобы не создавать новых точек конденсации.

Климат-контроль особенно полезен для ответственного оборудования, которое должно непрерывно работать в нестабильных средах.

Конформное покрытие

Конформное покрытие защищает платы от влаги, пыли и некоторых загрязнений. Оно повышает надежность в средах с высокой влажностью и снижает риск коррозии или токов утечки.

Покрытие должно наноситься правильно. Недостаточная толщина, захваченные загрязнения или неверный выбор материала снижают эффективность. Такие зоны, как разъемы, переключатели и сервисные контакты, могут требовать маскирования или особой обработки.

Конформное покрытие лучше всего работает как часть многоуровневой стратегии защиты.

Дренаж и ориентация при установке

Дренаж и ориентация при монтаже предотвращают скопление воды. Уличные устройства следует монтировать так, чтобы вода не собиралась возле швов, кабельных вводов, динамиков, микрофонов, кнопок или краев дисплея.

Кабельные петли, вводы, направленные вниз, капельники и правильные монтажные углы способствуют уменьшению проникновения влаги. Неправильная установка может свести на нет защиту хорошо спроектированного изделия.

Качество монтажа — важнейшая составляющая защиты от влаги.

Типичные проблемы из-за плохого контроля влажности

Перемежающиеся неисправности

Неисправности, связанные с влажностью, часто носят перемежающийся характер. Устройство может отказать утром, восстановиться позже и снова выйти из строя при повышении влажности. Это затрудняет поиск неисправностей.

Причинами перемежающихся отказов могут быть конденсация, коррозия, токи утечки, загрязнение разъемов или дрейф датчиков. Журналы, экологический мониторинг и осмотры помогают выявить закономерность.

Если неисправность проявляется только во влажные периоды, влагу следует рассматривать как возможную причину.

Корродированные разъемы

Разъемы — частые точки отказа. Влага, соль, пыль и загрязнения корродируют контактные поверхности, увеличивая сопротивление или вызывая нестабильные соединения. Это сказывается на питании, сети, звуке, сигналах датчиков и управления.

Корродированные разъемы приводят к случайным перезагрузкам, потере пакетов, плохому звуку, дрейфу сигналов или отключению устройства. Защитные колпачки, герметичные разъемы, правильные кабельные вводы и осмотры снижают риск.

Защита разъемов особенно важна при уличной и прибрежной установке.

Запотевшие дисплеи и объективы

Дисплеи, окна камер и индикаторные панели запотевают, когда влага конденсируется внутри или на поверхности. Это снижает видимость и затрудняет использование устройства.

Запотевание распространено при быстрой смене температуры или когда уплотнения пропускают влажный воздух в оптическую зону. Противозапотевающая конструкция, нагреватели, вентиляционные мембраны и лучшая герметизация могут помочь.

Для камер, терминалов доступа и уличных панелей видимость — часть эксплуатационной надежности.

Снижение качества звука

Влага влияет на динамики, микрофоны, зуммеры и акустические мембраны. Пользователи отмечают падение громкости, искажения, блокировку микрофона или прерывистую потерю звука.

Влага в сочетании с пылью блокирует акустические отверстия. Уличные коммуникационные устройства должны иметь защитные мембраны, дренаж и возможность обслуживания.

Акустические испытания во влажных условиях важны для аварийных телефонов, переговорных устройств, систем оповещения и пунктов помощи.

Сокращенный срок службы

Даже если влага не вызывает немедленного отказа, она сокращает срок службы. Коррозия, разбухание материалов, ослабление клея, деградация покрытий и напряжение в компонентах накапливаются месяцами и годами.

Изделия, устанавливаемые во влажной среде, следует выбирать с прицелом на долговременную надежность. Устройство может пройти пусконаладку, но преждевременно отказать, если влагозащита недостаточна.

Долговременная надежность зависит как от конструкции изделия, так и от качества обслуживания.

Советы по обслуживанию и мониторингу

Контролируйте температуру и влажность совместно

Температуру и влажность нужно контролировать вместе, потому что конденсация зависит от обеих величин. Мониторинг только ОВ может не раскрыть полной картины риска. В ряде случаев полезнее оценивать точку росы или разность температур воздуха и поверхности оборудования.

Аппаратные, шкафы, тоннели, холодильные склады и уличные корпуса выигрывают от применения датчиков среды. Оповещения извещают обслуживающий персонал до того, как условия станут опасными для оборудования.

Совместный мониторинг способствует более качественному профилактическому обслуживанию.

Ищите следы конденсации

Специалисты должны осматривать устройства на предмет следов конденсата, водяных пятен, коррозии, запотевания, вздувшихся этикеток, неплотных уплотнений, ржавых винтов и влаги под крышками. Эти признаки указывают на проблемы среды, даже если устройство еще работает.

Раннее обнаружение позволяет выполнить ремонт до возникновения необратимых повреждений. Поврежденную прокладку или ослабленный кабельный ввод исправить проще, чем корродированную плату.

Визуальный осмотр остается ценным даже в системах с электронным мониторингом.

Проверяйте прокладки и кабельные вводы

Прокладки и кабельные вводы следует проверять регулярно. Со временем уплотнения твердеют, трескаются, сжимаются, ослабляются или загрязняются. Кабельные вводы могут ослабевать из-за вибрации, термоциклирования или некачественного монтажа.

При выходе уплотнений из строя влага и вода проникают в оборудование. Запчасти должны соответствовать конструкции изделия и требуемому уровню защиты.

Обслуживание уплотнений помогает сохранять защиту от влаги и проникновения на протяжении всего срока службы.

Очищайте, не загоняя влагу внутрь

Методы очистки должны соответствовать степени защиты оборудования. Устройство с ограниченной водозащитой нельзя направленно опрыскивать. Даже оборудование со степенью IP нужно очищать согласно инструкциям производителя, так как вода под давлением, химикаты или неправильные углы способны повредить уплотнения и мембраны.

Очистка повышает надежность, удаляя пыль и загрязнения, но при неправильном выполнении она также может внести влагу.

В регламентах обслуживания должны быть четко прописаны допустимые способы очистки.

Анализируйте журналы среды

Журналы среды показывают, не превышает ли регулярно влажность рекомендованный диапазон. Они также выявляют закономерности: риск ночной конденсации, сезонные пики влажности или проблемы с вентиляцией шкафа.

Анализ журналов помогает принять решение об улучшении вентиляции, установке нагревателей, перемещении оборудования, замене уплотнений или выборе устройств с более высокой степенью защиты.

Данные о среде позволяют принимать обоснованные решения по обслуживанию.

Рабочая влажность в сравнении с похожими терминами

Рабочая влажность и влажность хранения

Рабочая влажность описывает диапазон влажности, в котором оборудование может функционировать во включенном состоянии. Влажность хранения — диапазон, при котором изделие можно хранить без работы.

Условия хранения в чем-то менее жесткие, так как оборудование не под напряжением, но длительное хранение при высокой влажности все равно повреждает материалы, разъемы, упаковку и внутренние детали.

При выборе изделия рабочая влажность обычно важнее влажности хранения.

Рабочая влажность и степень водонепроницаемости

Рабочая влажность касается влаги в воздухе. Степень водонепроницаемости или защиты от воды описывает стойкость к проникновению жидкой воды в корпус при заданных условиях. Это разные понятия.

Изделие может выдерживать высокую влажность, но отказать при обрызгивании водой. Другое изделие может сопротивляться водяным струям, но страдать от внутренней конденсации, если внутри заперт влажный воздух.

Влажность и водопроникновение следует оценивать раздельно.

Рабочая влажность и устойчивость к конденсации

Высокая категория влажности без конденсации не обязательно означает устойчивость к конденсации. Устойчивость к конденсации требует, чтобы изделие выдерживало образование капель воды или предотвращало их появление на устройстве и внутри него.

Устойчивость к конденсации может зависеть от покрытий, конструкции корпуса, обогрева, дренажа, выбора материалов и специальных циклических испытаний на влажное тепло.

Если ожидается конденсация, спецификация изделия должна явно это учитывать.

Рабочая влажность и защита от окружающей среды

Защита от окружающей среды — более широкое понятие, включающее температуру, влажность, водопроникновение, пыль, коррозию, УФ-излучение, удары, вибрацию, химическое воздействие и высоту. Рабочая влажность — лишь часть экологической защиты.

Изделие, выбираемое для жестких условий, должно оцениваться по всем значимым воздействиям. Концентрация только на влажности может заставить упустить другие риски.

Лучший подход — определить полный экологический профиль места установки.

Заключение

Рабочая влажность — это диапазон влажности, в котором оборудование может надежно работать во включенном состоянии, выполняя предусмотренную функцию. Обычно она выражается в виде диапазона относительной влажности, часто с важным условием «без конденсации». Ее всегда следует оценивать вместе с рабочей температурой, точкой росы, риском конденсации, конструкцией корпуса и реальными условиями монтажа.

К соответствующим стандартам и методам относятся экологические испытания по IEC 60068 для условий влажного тепла, классификация среды по IEC 60721 и системы защиты оболочек, такие как степени IP по IEC 60529. Однако рабочая влажность — не то же самое, что степень IP, водонепроницаемость, коррозионная стойкость или устойчивость к конденсации.

Рабочая влажность важна в промышленной автоматизации, телекоммуникационном оборудовании, уличной безопасности, ЦОДах, на транспорте, в тоннелях, на морских объектах, коммунальных предприятиях и в полевых системах связи. Чтобы выбрать надежное оборудование, пользователи должны внимательно читать спецификации, выявлять риск конденсации, проверять конструкцию корпуса и кабельных вводов, учитывать коррозию и загрязнения, а также поддерживать влагозащиту на протяжении всего срока службы.

Часто задаваемые вопросы

Что такое рабочая влажность простыми словами?

Рабочая влажность — это диапазон влажности воздуха, в котором устройство может нормально работать, будучи включенным и используемым.

Ее обычно указывают как диапазон относительной влажности, например, 10–90 % ОВ без конденсации.

Что означает ОВ в рабочей влажности?

ОВ означает относительную влажность. Она показывает, сколько водяного пара содержится в воздухе по сравнению с максимально возможным при той же температуре.

Относительная влажность меняется с температурой, поэтому температуру и влажность нужно рассматривать вместе.

Что значит «без конденсации»?

«Без конденсации» означает, что влага в воздухе может присутствовать, но жидкая вода не должна образовываться на устройстве или внутри него.

Это важно, потому что конденсация вызывает коррозию, токи утечки, короткие замыкания, запотевание и нестабильную работу.

Рабочая влажность — это то же, что и степень водонепроницаемости?

Нет. Рабочая влажность описывает влажность воздуха. Водонепроницаемость или защита IP от воды описывает стойкость к проникновению жидкой воды в корпус при заданных условиях испытаний.

Изделие может иметь высокую категорию влажности, но не годиться для дождя, водяных струй или погружения.

Какие стандарты связаны с испытаниями на влажность?

IEC 60068 включает методы экологических испытаний, такие как испытания на влажное тепло. IEC 60068-2-78 относится к испытаниям в установившемся режиме, а IEC 60068-2-30 — к циклическим испытаниям на влажное тепло.

IEC 60721 также помогает классифицировать внешние условия для хранения, транспортировки и эксплуатации.

Почему конденсация опаснее просто высокой влажности?

Конденсация создает жидкую воду на поверхностях. Жидкая вода может замыкать электрические контакты, вызывать коррозию металлов, запотевать дисплеи, повреждать платы и приводить к непредсказуемым отказам.

Высокая влажность без конденсации обычно менее опасна, чем реальное образование капель воды внутри оборудования.

Как защитить оборудование во влажной среде?

Методы защиты включают герметичные корпуса, правильные кабельные вводы, дышащие мембраны, нагреватели, конформное покрытие, коррозионно-стойкие материалы, дренаж, контроль влажности и регулярные осмотры.

Правильный метод зависит от того, является ли среда влажной, с конденсацией, мокрой, коррозионной, пыльной или с циклическим изменением температуры.
