Коэффициент гармонических искажений, обычно обозначаемый аббревиатурой THD (Total Harmonic Distortion), — это показатель, описывающий, сколько нежелательных гармонических составляющих добавляется к аудиосигналу при его прохождении через такие устройства, как усилители, акустические системы, микрофоны, микшеры, аудиоинтерфейсы, процессоры, ресиверы и системы связи. Простыми словами, THD показывает, насколько выходной сигнал отличается от исходного из-за нелинейных искажений.

В аудиотехнике более низкий уровень искажений обычно означает, что воспроизводимый звук остается ближе к оригиналу. THD — один из ключевых показателей, используемых для описания этой точности.

Базовое понятие гармонических искажений

Когда аудиоустройство получает чистый тон, на идеальном выходе должен присутствовать только этот же тон. Однако в реальной аппаратуре могут появляться небольшие дополнительные частоты. Эти паразитные частоты называются гармониками, потому что они возникают на целых кратных значениях исходной частоты.

Например, если исходный сигнал имеет частоту 1 кГц, гармонические искажения могут создать дополнительные составляющие на 2 кГц, 3 кГц, 4 кГц и выше. Эти дополнительные частоты не являлись частью исходного сигнала, поэтому они представляют собой искажения, вносимые оборудованием или системой.

Основная частота и гармоники

Основная частота — это исходный тестируемый или воспроизводимый сигнал. Гармоники — это дополнительные тоны, генерируемые на частотах, кратных основной. Вторая гармоника вдвое выше исходной частоты, третья — втрое, и так далее.

Некоторые гармонические искажения могут быть чрезвычайно малы и неразличимы на слух, тогда как более высокие уровни способны менять тембральный характер звука. В зависимости от оборудования и величины искажений результат может восприниматься как теплота, окрашивание, резкость, размытость или потеря четкости.

Почему THD выражается в процентах

THD обычно выражается в процентах. Меньший процент означает, что уровень гармонических искажений невелик по сравнению с исходным сигналом. Например, 0,01% THD указывает на очень низкие искажения, а 10% THD — на гораздо более значительные.

Однако судить о THD только по цифре не следует. Частота тестового сигнала, выходная мощность, сопротивление нагрузки, полоса пропускания измерения, тип оборудования и акустическая обстановка — все это влияет на то, насколько показатель осмыслен в реальной эксплуатации.

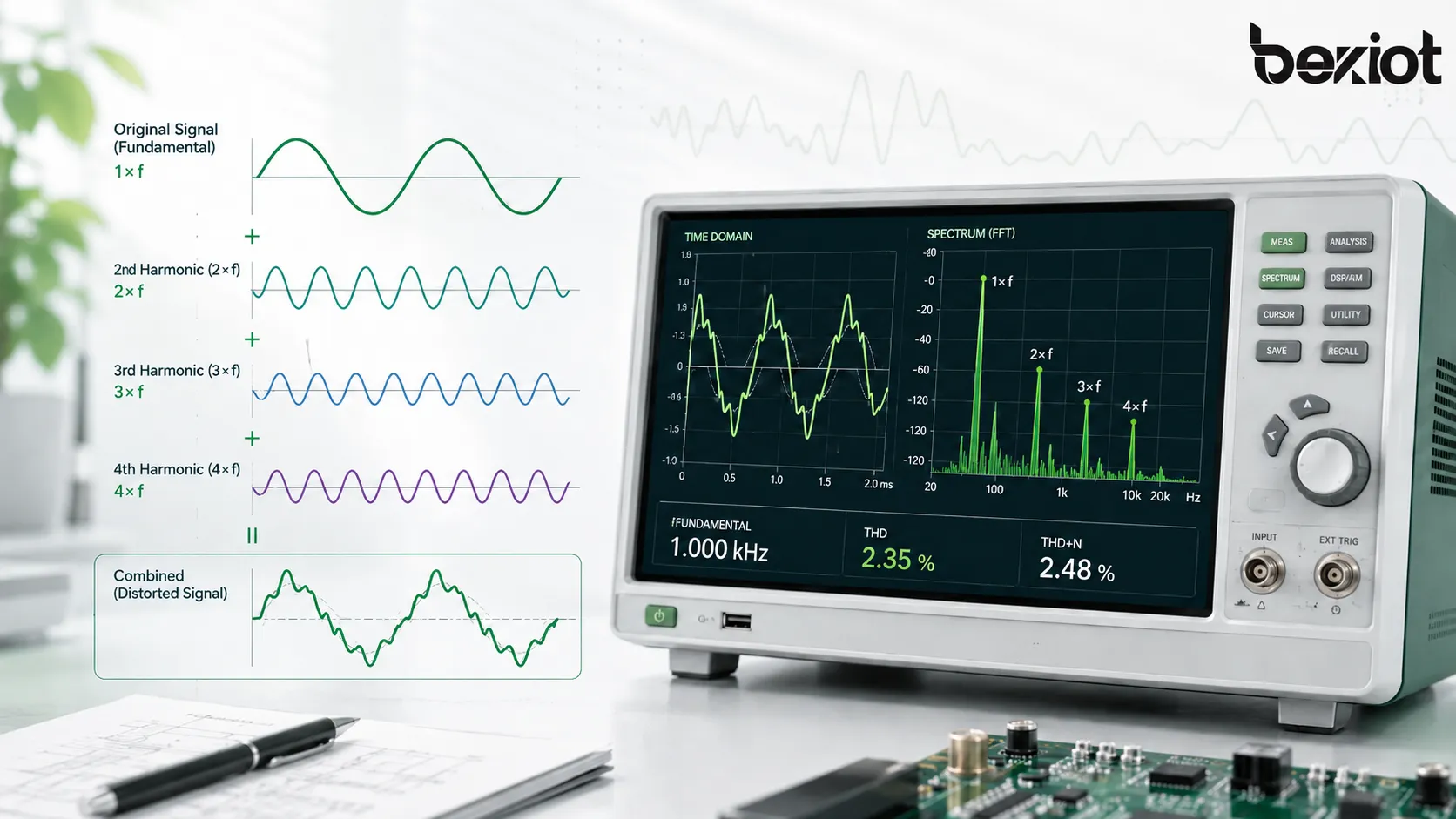

Принцип измерения

THD измеряют, подавая на устройство известный тестовый сигнал и анализируя выходной сигнал. Измерительная аппаратура сравнивает уровень гармонических составляющих с уровнем исходной основной частоты. Затем суммарная энергия гармоник вычисляется в процентах от основного сигнала.

При тестировании аудиотехники входным сигналом часто служит синусоида, потому что чистый синусоидальный тон содержит только одну частоту. Если бы устройство было идеально линейным, на выходе также присутствовала бы только эта частота. Любое дополнительное гармоническое содержание указывает на искажения.

Анализ входного и выходного сигнала

Процесс тестирования начинается с источника чистого сигнала. Этот источник посылает чистый тон на испытуемое устройство — например, усилитель, предусилитель, акустическую систему или аудиоинтерфейс. Затем выходной сигнал регистрируется аудиоанализатором, измерительным микрофоном или цифровой анализирующей системой.

Анализатор отделяет основную частоту от гармонических. Он измеряет уровень каждой гармонической составляющей и рассчитывает значение коэффициента гармонических искажений. Это дает инженерам воспроизводимый способ сравнения характеристик оборудования.

THD и THD+N

THD и THD+N связаны, но не идентичны. THD измеряет только гармонические искажения. THD+N измеряет гармонические искажения плюс шум. Поскольку шум включен в измерение, значения THD+N обычно выше, чем значения чистого THD.

Показатель THD+N распространен в спецификациях аудиопродукции, так как реальные аудиосистемы содержат как искажения, так и шум. Он дает более полное представление о чистоте сигнала, особенно для усилителей, ЦАПов, аудиоинтерфейсов и коммуникационного оборудования.

Значимость условий измерения

Значение THD имеет смысл только тогда, когда ясны условия тестирования. Усилитель может демонстрировать очень низкий THD на мощности 1 Вт, но более высокий THD вблизи максимальной выходной мощности. Акустическая система способна давать разные уровни искажений на разных частотах и уровнях звукового давления.

Хорошие спецификации должны содержать указание тестовой частоты, выходной мощности, сопротивления нагрузки, полосы пропускания и метода измерения. Без этих деталей сравнение значений THD для разных продуктов может ввести в заблуждение.

Почему это важно для качества звука

THD важен, потому что искажения меняют соотношение между исходным звуком и воспроизведенным. В высококачественном аудио, вещании, конференц-системах, системах оповещения, звукозаписи и профессиональном звукоусилении точность сигнала напрямую влияет на качество прослушивания и разборчивость.

Низкое значение THD часто указывает на то, что оборудование способно воспроизводить звук чище. Это особенно важно, когда система должна обеспечивать естественную речь, музыкальную точность, низкую утомляемость или надежный мониторинг.

Более чистое воспроизведение

Низкие гармонические искажения помогают сохранить исходный тембр, динамику и детальность исходного материала. При воспроизведении музыки это делает инструменты и вокал более естественными. В речевых системах это помогает поддерживать разборчивость речи.

Чистое воспроизведение полезно не только для аудиофильского прослушивания. Оно также важно в переговорных комнатах, студиях, учебных классах, аппаратных, системах оповещения на транспорте, аварийной связи и в любой обстановке, где слушатели должны точно понимать звук.

Меньше резкости и утомляемости

Повышенные искажения могут добавлять звуку нежелательную резкость, шероховатость или грязность. Даже когда искажения не очевидны как отдельный звук, они способны делать продолжительное прослушивание более утомительным.

Вот почему THD часто принимают во внимание при выборе усилителей, оценке громкоговорителей, проектировании гарнитур, тестировании микрофонных предусилителей и настройке систем. Более чистый сигнальный тракт со временем повышает комфорт и воспринимаемое качество.

Лучший запас по перегрузке и стабильность системы

THD часто растет, когда оборудование работает вблизи своих предельных возможностей. Усилитель на грани клиппирования, акустическая система, работающая за пределами линейного диапазона, или перегруженный входной каскад могут создавать значительно больше искажений.

Контроль THD помогает инженерам понять, какой полезный запас по перегрузке имеет система до того, как слышимые искажения станут проблемой. Это способствует более безопасной структуре усиления, правильному подбору усилителей и более надежной работе аудиосистемы.

Техническая природа THD

Коэффициент гармонических искажений связан с нелинейным поведением. Любой аудиокомпонент, который реагирует на входной сигнал не строго пропорционально, способен генерировать гармонические составляющие. Это может происходить в электронных схемах, магнитных компонентах, механическом движении динамиков, перегруженных преобразователях или плохо согласованных системных каскадах.

Нелинейное усиление

Усилители — одно из самых распространенных мест, где измеряют THD. Линейный усилитель повышает уровень сигнала, не меняя форму волны. Нелинейный усилитель слегка изменяет форму сигнала, создавая гармоники.

Искажения могут возрастать при перегрузке усилителя, недостаточной мощности блока питания, сложном характере нагрузки или неоптимальной схемотехнике. Именно поэтому THD усилителя часто указывают при определенной выходной мощности и нагрузке.

Поведение драйвера громкоговорителя

Громкоговорители способны создавать гармонические искажения, поскольку преобразуют электрическую энергию в механическое движение. Диффузор, звуковая катушка, подвес, магнитная система, корпус и кроссовер — всё это влияет на то, насколько точно динамик отслеживает входной сигнал.

Низкие частоты часто создают бо́льшую механическую нагрузку, поскольку диффузор должен перемещаться дальше. Это может увеличивать искажения, особенно в малогабаритных драйверах или системах без достаточного запаса по низким частотам.

Аналоговые и цифровые сигнальные тракты

THD может проявляться как в аналоговых, так и в цифровых аудиосистемах. Аналоговые схемы способны вносить искажения через усилители, трансформаторы, конденсаторы, лампы, транзисторы или перегруженные входы. Цифровые системы могут вносить искажения из-за клиппирования, некачественного преобразования, ошибок обработки или неправильного управления уровнями.

Цифровое аудио не устраняет искажения автоматически. Если сигнал клиппируется до преобразования, перегружает плагин, превышает внутренние пределы обработки или слишком сильно раскачивает выходной каскад, искажения всё равно возникают.

Преимущества низкого THD в аудиосистемах

Низкий THD выгоден, поскольку помогает аудиосистемам более достоверно воспроизводить звук. Сам по себе он не гарантирует идеальное звучание, но является важной составляющей технического качества аудио, особенно в сочетании с хорошей амплитудно-частотной характеристикой, низким уровнем шума, правильной структурой усиления и подходящим акустическим оформлением.

Более точный звук

Более низкий THD означает, что к сигналу добавляется меньше нежелательных гармонических составляющих. Это помогает выходному сигналу оставаться ближе к входному, что особенно важно в студийном мониторинге, вещательном производстве, измерительных системах и High-Fidelity воспроизведении.

Точное звуковоспроизведение позволяет инженерам, исполнителям, слушателям и операторам принимать более верные решения. Если мониторная система вносит слишком много искажений, становится сложнее судить об истинном качестве исходного материала.

Улучшенная разборчивость речи

В системах речевой связи и оповещения искажения могут снижать разборчивость. Избыточное гармоническое содержание способно маскировать согласные звуки, делать речь грубой или уменьшать четкость в шумной обстановке.

Низкий THD помогает сохранить более ясную передачу речи. Это ценно в конференц-залах, аудиториях, диспетчерских, на вокзалах, в аэропортах, на промышленных объектах, в системах аварийного оповещения и коммерческих звуковых системах.

Надежность профессиональных систем

Аудиосистемы с низкими искажениями на нормальных рабочих уровнях обычно реже работают вблизи своих пределов. Это способствует лучшей надежности, более стабильному выходному сигналу и снижению риска клиппирования на динамических пиках.

Для инсталлированных систем выбор оборудования с подходящими показателями THD и достаточным запасом по перегрузке позволяет сократить количество жалоб, проблем с обслуживанием и необходимость частой регулировки уровней.

Типичные области применения

THD фигурирует в спецификациях и тестировании множества аудиопродуктов. Производители, инженеры, монтажники, обозреватели и покупатели используют его для оценки качества сигнала и сравнения оборудования в заданных условиях.

Усилители и ресиверы

Усилители мощности, интегральные усилители, усилители для наушников, AV-ресиверы и профессиональные усилители часто содержат в своих спецификациях значения THD или THD+N. Эти цифры помогают пользователям понять, насколько чистым остается выходной сигнал на определенных уровнях мощности.

При сравнении усилителей результаты измерений следует проверять внимательно. THD на малой мощности может сильно отличаться от THD на номинальной мощности. Также необходимо учитывать сопротивление нагрузки и частотный диапазон.

Акустические системы и сабвуферы

THD акустических систем важен, поскольку громкоговорители являются электромеханическими устройствами и часто создают больше искажений, чем электронные компоненты. Искажения варьируются в зависимости от частоты, уровня громкости, конструкции корпуса, размера драйвера, поведения кроссовера и условий в помещении.

Сабвуферы и небольшие колонки особенно подвержены этому, поскольку воспроизведение низких частот требует большего перемещения диффузора. Измерение THD помогает оценить, способен ли громкоговоритель чисто воспроизводить звук на желаемом выходном уровне.

Записывающее и студийное оборудование

Аудиоинтерфейсы, микрофонные предусилители, микшеры, компрессоры, эквалайзеры, преобразователи и студийные мониторы — все они могут оцениваться по THD или THD+N. В среде звукозаписи низкие искажения помогают сохранить качество исходного сигнала.

Вместе с тем, некоторое студийное оборудование намеренно добавляет гармонический окрас. Ламповые предусилители, магнитофоны, трансформаторы и процессоры аналогового насыщения могут создавать искажения, которые считаются музыкально приятными. В этих случаях целью является контролируемое окрашивание, а не минимально возможный THD.

Вещание, конференц-связь и оповещение

Системы вещания и конференц-связи нуждаются в чистой речи и стабильном качестве звука. Чрезмерные искажения могут снижать четкость и вызывать дискомфорт у слушателей. THD является одним из нескольких технических индикаторов, используемых при выборе микрофонов, процессоров, усилителей и акустических систем.

Системы оповещения также выигрывают от низких искажений, особенно в больших пространствах, где акустика уже представляет сложность. Искаженный сигнал, посланный в гулкую среду, может стать еще более неразборчивым.

Наушники и потребительское аудио

Наушники, вкладыши, саундбары, Bluetooth-колонки, ЦАПы и портативные плееры — все они могут иметь спецификации THD. Для потребительских товаров THD помогает описать техническую чистоту, однако его следует рассматривать вместе с настройкой, комфортом, уровнем шума, качеством кодека и пользовательскими предпочтениями.

Продукт с очень низким THD не обязательно автоматически звучит лучше, если его частотная характеристика плохо настроена. Точно так же продукт с несколько более высоким THD может звучать приятно, если искажения достаточно низки, а общая конструкция удачна.

Как правильно читать спецификации THD

Спецификации THD полезны, но их необходимо читать внимательно. Одно-единственное число не может описать полное качество звучания аудиоустройства. Оно описывает гармонические искажения лишь в конкретных условиях тестирования.

Проверяйте уровень мощности при тестировании

THD усилителя часто меняется с ростом выходной мощности. Спецификация может показывать очень низкие искажения на 1 Вт, но гораздо более высокие вблизи максимальной мощности. Если продукт используется в требовательной системе, значение THD на номинальной мощности более значимо, чем результат теста на малой мощности.

Для акустических систем важен уровень звукового давления, используемый при измерении. Колонка может иметь низкий THD на умеренной громкости, но значительно большие искажения при высокой отдаче.

Проверяйте частоту и полосу пропускания

Некоторые спецификации измеряют THD только на 1 кГц. Это полезно, но не показывает поведение во всей звуковой полосе. Искажения могут отличаться на низких, средних и высоких частотах.

Для более полной картины графики зависимости искажений от частоты информативнее, чем одно число. Они показывают, как меняются искажения во всем слышимом диапазоне.

Не игнорируйте шум

Устройство может иметь низкий THD, но все еще обладать слышимым шумом. Вот почему следует учитывать также THD+N, отношение сигнал/шум, динамический диапазон и уровень собственного шума. В тихих условиях прослушивания шум может быть заметнее гармонических искажений.

Для микрофонов, предусилителей, усилителей для наушников и студийных интерфейсов низкий уровень шума особенно важен, поскольку слабые сигналы могут требовать высокого усиления.

Сравнение THD со смежными аудиометриками

THD — лишь одна из составляющих аудиопроизводительности. Его следует оценивать совместно с частотной характеристикой, шумом, динамическим диапазоном, интермодуляционными искажениями, коэффициентом демпфирования, чувствительностью, максимальным SPL и акустическими свойствами.

THD и интермодуляционные искажения

THD использует гармоники тестовой частоты, тогда как интермодуляционные искажения измеряют новые частоты, возникающие при взаимодействии двух или более тонов. Реальная музыка и речь содержат множество частот одновременно, поэтому интермодуляционные искажения могут быть важны при практическом прослушивании.

Устройство может хорошо показывать себя в простом тесте THD, но демонстрировать слабости со сложными сигналами. Для серьезной оценки инженеры часто изучают несколько измерений, а не полагаются на одну цифру.

THD и частотная характеристика

Частотная характеристика описывает тональный баланс, тогда как THD описывает искажения. Колонка может иметь низкий THD, но плохой тональный баланс, или приятную АЧХ, но более высокие искажения на определенной громкости.

Хорошее качество звука требует как низких искажений, так и подходящей частотной характеристики. В помещениях и инсталлированных системах на конечный результат прослушивания также влияют акустическая обработка, расстановка колонок и калибровка.

Практические рекомендации по выбору

При выборе аудиооборудования THD следует рассматривать в контексте. Наилучший выбор зависит от области применения, требуемого выходного уровня, расстояния прослушивания, фонового шума, программного материала, условий инсталляции и ожиданий пользователя.

Для Hi-Fi и студийного использования

Для Hi-Fi воспроизведения и студийного мониторинга обычно желателен низкий THD, поскольку целью является точное воспроизведение. Усилители, ЦАПы, аудиоинтерфейсы и мониторы должны иметь низкие искажения на обычных уровнях прослушивания.

Пользователям студий также следует учитывать уровень собственного шума, задержку, динамический диапазон, качество преобразователя, точность мониторов и акустику помещения. Одно лишь низкое значение THD не гарантирует надежную среду мониторинга.

Для систем оповещения и речевого усиления

Для систем оповещения, поисковой связи и речевого подкрепления приоритетом является разборчивость. Низкие искажения помогают, но зона покрытия колонок, акустическое проектирование, размещение микрофонов, эквализация, подавление обратной связи и фоновый шум не менее важны.

В больших пространствах чистый сигнал все равно может стать неразборчивым, если помещение слишком гулкое или расстановка колонок неудачна. THD должен быть частью более широкого подхода к проектированию системы.

Для мощного звукоусиления

В живом звуке и мощных системах искажения могут быстро расти, если усилители или акустические системы работают на пределе. Оборудование должно выбираться с достаточным запасом по пиковым уровням.

Лимитеры, правильная структура усиления, согласование усилителей, защита динамиков и системная настройка помогают держать искажения под контролем во время реальных мероприятий.

Распространенные заблуждения

THD полезен, но его часто понимают неправильно. Некоторые пользователи полагают, что самое низкое значение THD всегда означает наилучший звук. Другие считают, что любые искажения — это плохо. В действительности важны слышимость, тип искажений, порядок гармоник, уровень и контекст прослушивания.

Экстремально низкий THD не всегда означает слышимое улучшение

Когда искажения находятся ниже определенного уровня, их дальнейшее снижение может быть неразличимо на слух в обычных условиях. Разница между 0,001% и 0,0001% THD может быть технически измеримой, но не обязательно значимой для большинства слушателей.

Другие факторы, такие как качество акустической системы, акустика помещения, уровень собственного шума и частотная характеристика, могут оказывать гораздо большее влияние на воспринимаемое качество звука.

Некоторые искажения могут быть намеренными

В музыкальном производстве определенные искажения добавляют намеренно для творческого эффекта. Гитарные усилители, ламповые предусилители, аналоговая лента, плагины сатурации и некоторые процессоры в винтажном стиле могут создавать гармонические искажения, которые слушатели находят музыкально приятными.

Это не противоречит ценности низкого THD. Это просто означает, что техническая точность и творческое окрашивание — разные цели. В измерениях искажения являются ошибкой; в музыкальном производстве контролируемые искажения могут быть художественным инструментом.

THD не описывает всё

THD не описывает полностью импульсную характеристику, стереопанораму, шум, поведение компрессии, частотный баланс, порядок искажений, акустику помещения или субъективные предпочтения слушателя. Это лишь одно полезное измерение среди многих.

Грамотная оценка аудио объединяет спецификации, измерения, тесты прослушивания, дизайн инсталляции и реальные требования приложения.

Часто задаваемые вопросы

Что такое коэффициент гармонических искажений (THD) в аудио?

Коэффициент гармонических искажений — это измерение нежелательных гармонических частот, добавляемых к аудиосигналу оборудованием или системой. Он показывает, насколько выходной сигнал отличается от исходного из-за нелинейных искажений.

Всегда ли лучше более низкий THD?

Более низкий THD обычно означает более чистое воспроизведение сигнала, но это не единственный фактор, определяющий качество звука. Частотная характеристика, шум, динамический диапазон, конструкция колонок, акустика помещения и уровень прослушивания также имеют значение.

Какое значение THD считается хорошим?

Хорошее значение THD зависит от типа оборудования и области применения. Электронные устройства, такие как усилители и ЦАПы, часто имеют очень низкий THD, в то время как акустические системы обычно показывают более высокие искажения. Значение следует оценивать при указанных условиях тестирования.

В чем разница между THD и THD+N?

THD измеряет только гармонические искажения. THD+N измеряет гармонические искажения плюс шум. THD+N обычно выше, поскольку включает как нежелательное гармоническое содержание, так и фоновый шум.

Почему THD растет на высокой громкости?

THD часто растет на высокой громкости, потому что усилители, колонки и другие компоненты могут работать вблизи своих физических или электрических пределов. Клиппирование, ограничения хода диффузора, нагрузка на блок питания и тепловые эффекты — все это способно увеличивать искажения.

Важен ли THD для речевых систем?

Да. Чрезмерные искажения могут снижать четкость речи и повышать утомляемость при прослушивании. Для конференц-залов, систем оповещения, поисковой связи, вещания и коммуникационных систем низкие искажения помогают поддерживать разборчивость и профессиональное качество звука.
