Телефонный шлюз — это устройство или система связи, которая соединяет разные голосовые сети и преобразует вызовы между различными способами сигнализации, форматами медиа, линейными интерфейсами и транспортными технологиями. Он позволяет традиционной телефонии, аналоговым телефонам, PBX, линиям PSTN, транкам ISDN, серверам SIP, VoIP-сетям, мобильным шлюзам и корпоративным платформам работать вместе.

Во многих организациях голосовая связь не существует в одном формате. Одновременно могут использоваться аналоговые линии, цифровые транки, старые PBX, SIP-телефоны, облачная связь, факсы, системы оповещения и аварийные телефоны. Шлюз помогает обмениваться вызовами без немедленной замены всех устройств.

Мост между старыми и новыми голосовыми сетями

Традиционные телефонные системы строились на коммутации каналов. Вызовы передавались по аналоговой меди, E1/T1, ISDN PRI или сетям операторов. Современная корпоративная связь все чаще использует SIP, VoIP, IP PBX, облачную телефонию, UC и IP-диспетчеризацию.

Многие компании не могут сразу перевести все в IP. У них остаются старые номера, аналоговые аварийные устройства, факсы, лифтовые телефоны, гостиничные аппараты, дозвонщики тревоги, интерфейсы оповещения и вложения в PBX. Шлюз дает управляемый путь миграции.

Вместо полной замены шлюз переводит связь между устаревшей стороной и IP-стороной. Он сохраняет существующие линии, защищает старое оборудование, соединяет филиалы, поддерживает SIP-транки и расширяет голосовые сервисы между разными сетями.

Как работает процесс преобразования

Преобразование сигнализации

Каждому вызову нужна сигнализация. Она сообщает, кто звонит, какой номер набран, звонит ли получатель, когда вызов принят и когда он завершен. Разные сети используют разные методы.

Шлюз может переводить аналоговый запуск по шлейфу, FXO, FXS, ISDN PRI, E1/T1, интерфейсы SS7, GSM-сигнализацию и другие телефонные методы в SIP для IP PBX или VoIP-платформы. Так вызовы корректно устанавливаются между неодинаковыми системами.

Преобразование медиа

После установки вызова голосовой звук должен передаваться между конечными точками. Традиционные системы используют аналоговые сигналы или цифровые каналы, а IP-системы обычно передают RTP-пакеты.

Шлюз преобразует медиапуть, чтобы голос проходил между форматами. Он также может выполнять согласование кодеков, эхоподавление, регулировку усиления, пакетизацию, DTMF и буферизацию джиттера.

Обработка номеров

Перед маршрутизацией телефонные номера часто нужно форматировать. Пользователь может набрать короткий внутренний номер, местный номер, международный номер или префикс выхода. Шлюз изменяет цифры, добавляет префиксы, удаляет коды, нормализует номера и применяет планы набора.

Это особенно важно при соединении старых PBX с SIP-транками или при маршрутизации между площадками с разными схемами нумерации.

Выбор маршрута

Шлюз может выбирать путь вызова. Местные звонки идут через PSTN, междугородние — через SIP, экстренные — по выделенному маршруту, а резервные — через другой транк при отказе основного.

Правила маршрутизации помогают управлять затратами, повышать надежность и сохранять важные вызовы при проблемах сети или оператора.

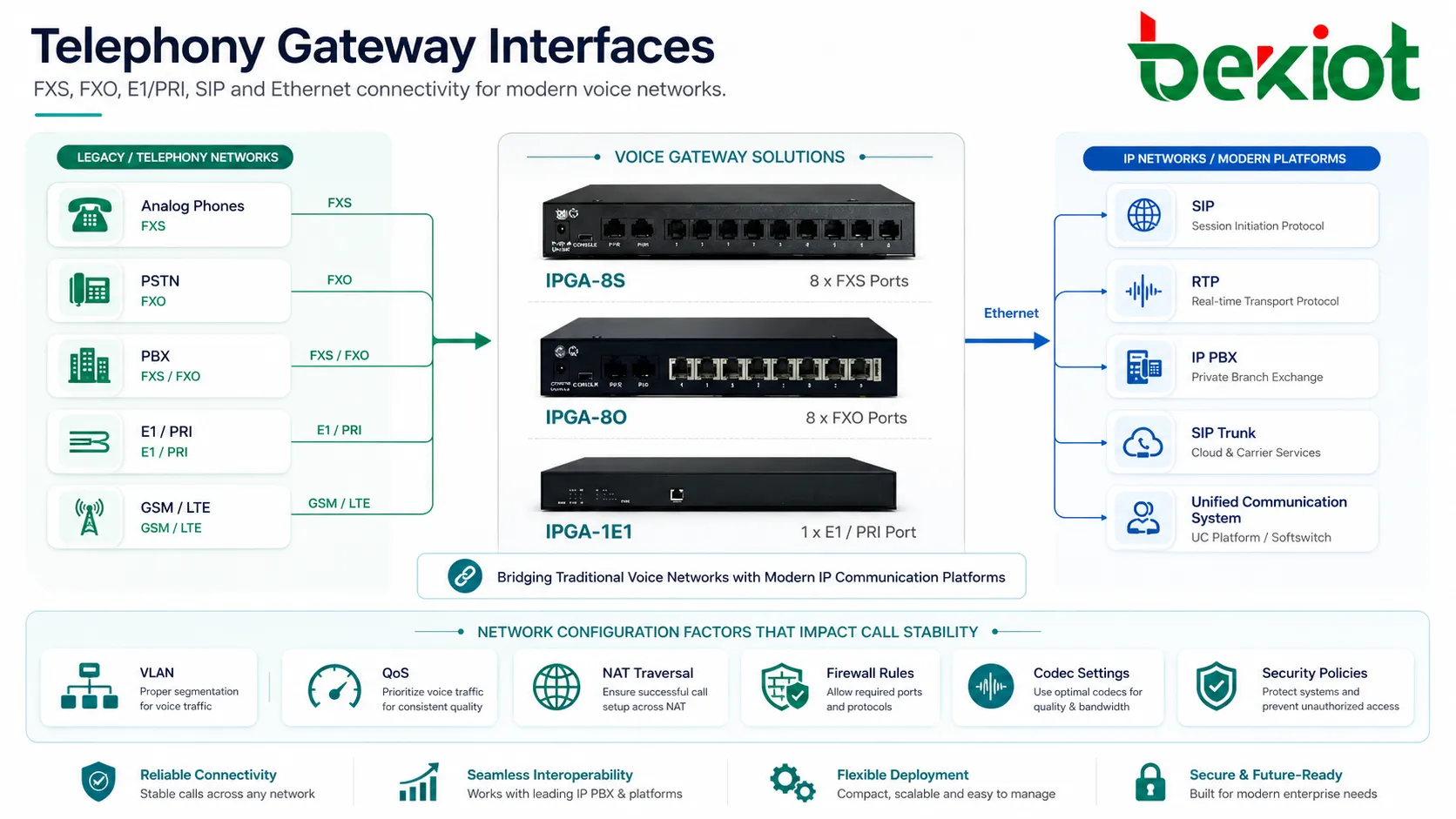

Распространенные типы интерфейсов

Порты FXS

Порты FXS предоставляют аналоговую телефонную услугу телефонам, факсам, лифтовым телефонам, аварийным телефонам и модемам. Порт дает тон набора, звонковое напряжение и питание линии.

FXS-шлюзы полезны, когда аналоговые терминалы нужно подключить к IP PBX или SIP-платформе. Они позволяют оставить часть устройств при модернизации ядра телефонии.

Порты FXO

Порты FXO подключаются к аналоговым линиям публичной сети или старой PBX. С точки зрения линии они ведут себя как аналоговый телефон и позволяют вызовам входить или выходить через PSTN.

FXO-шлюзы применяются для подключения существующих аналоговых транков к VoIP или для сохранения PSTN как резервного маршрута.

Интерфейсы E1/T1 и PRI

Цифровые транковые шлюзы соединяют PBX, операторские каналы и IP-телефонию через E1, T1 или PRI. Они часто используются в миграциях, где старую PBX или цифровой транк нужно подключить к SIP.

PRI-шлюзы поддерживают много одновременных вызовов и могут обеспечивать идентификацию вызывающего абонента, DID, представление исходящего номера и структурированное управление вызовами.

Интерфейсы GSM и LTE

Мобильные шлюзы соединяют корпоративную телефонию с сотовыми сетями. Они нужны для мобильного резервирования, удаленных объектов, временных решений и мест без проводного доступа.

Такие шлюзы требуют управления SIM, проверки правил оператора, тестов сигнала и планирования стоимости вызовов.

SIP и сетевые IP-порты

На IP-стороне шлюзы обычно подключаются по Ethernet и используют SIP, RTP и связанные протоколы. Они регистрируются на IP PBX, подключаются к провайдеру SIP или работают в UC-системе.

Настройка сети критична. VLAN, QoS, NAT, правила межсетевого экрана, кодеки и политика безопасности влияют на стабильность вызовов.

Важные функции для оценки

Совместимость протоколов

Шлюз должен поддерживать протоколы и интерфейсы существующих и целевых систем. В VoIP-проектах особенно важна SIP-совместимость с IP PBX, SIP-сервером, SBC, SIP-провайдером и UC-платформой.

Совместимость нужно проверять реальными сценариями: входящие, исходящие, перевод, удержание, DTMF, факс, идентификацию вызывающего абонента, экстренные вызовы и резервное переключение.

Контроль качества речи

Качество речи зависит от кодека, эхоподавления, усиления, тайминга пакетов, буфера джиттера, стабильности сети и состояния линии. Шлюз должен обеспечивать устойчивое аудио между устаревшей инфраструктурой и IP.

Для аналоговых линий важны согласование импеданса и контроль эха. Для SIP нужно контролировать потери пакетов, джиттер, задержку и несовпадение кодеков.

Управление планом набора

План набора задает обработку и маршрутизацию номеров. Шлюз добавляет цифры, удаляет префиксы, блокирует номера, маршрутизирует экстренные вызовы, выбирает транки и нормализует формат.

Четкий план снижает ошибки маршрутизации и упрощает обслуживание. Неверная обработка номеров — частая причина проблем со шлюзами.

Резервирование и маршрутизация обходных путей

Некоторые шлюзы поддерживают резервные маршруты при недоступности транка, оператора, сети или сервера. Вызовы могут идти через другой SIP, аналоговую линию, мобильную сеть или локальную PBX.

Это важно для бизнеса, которому нужна непрерывность голосовой связи при отказах сети, оператора или во время обслуживания PBX.

Управление и мониторинг

Современные шлюзы включают веб-управление, удаленную настройку, панели статуса, журналы вызовов, тревоги, SNMP, syslog, обновление прошивки и автоматическую настройку.

Мониторинг помогает выявлять сбои транков, ошибки регистрации, проблемы линий, высокий процент отказов, потери пакетов и подозрительный трафик до массовых жалоб пользователей.

Ценность для бизнеса в проектах миграции

Главная ценность шлюза — поэтапная миграция. Организации хотят преимущества IP-телефонии, но еще должны сохранять PSTN, аналоговые устройства, цифровые транки или старые PBX.

Это снижает риск, потому что пользователи и критические сервисы мигрируют по шагам. Аварийные телефоны, факсы, тревожные дозвонщики, лифты и ресепшен можно тщательно протестировать.

В корпоративных и промышленных проектах шлюзы Becke Telcom серии IPGA можно рассматривать для соединения аналоговых телефонов, PSTN, SIP-платформ, IP PBX и мультисайтовых голосовых сетей. Уровень IPGA централизует маршрутизацию, преобразование и управление.

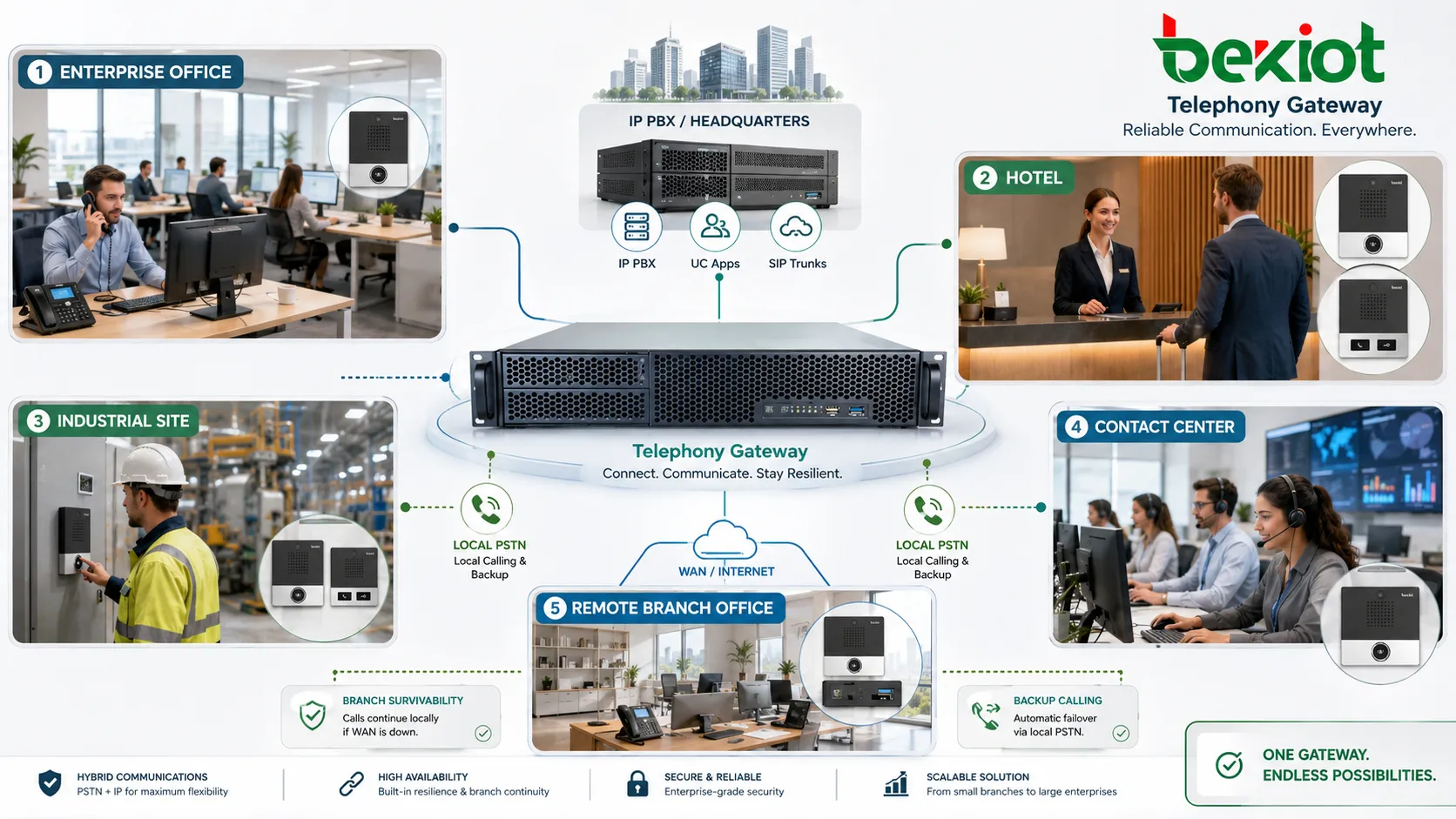

Применение в разных средах

Офисная корпоративная связь

Офисы используют шлюзы для соединения IP PBX с PSTN, старой PBX, аналоговыми внутренними линиями, факсом и SIP-транками. Это модернизирует голос без одновременной замены всех устройств.

В офисах обычно важны контроль затрат, сохранение номеров, маршрутизация, идентификацию вызывающего абонента и стабильная ежедневная телефония.

Гостиничные системы

Гостиницы могут сохранять аналоговые телефоны номеров, ресепшен, back-office, аварийные телефоны и PBX с PMS. Шлюз подключает эти сервисы к IP-инфраструктуре.

Так гостиница модернизирует ядро телефонии и продолжает поддерживать гостевые телефоны и старые сервисные процессы.

Промышленные и коммунальные объекты

Заводы, электростанции, НПЗ, шахты, порты и транспорт используют шлюзы для аварийных телефонов, аналоговых полевых устройств, систем оповещения, телефонов диспетчерской и SIP-диспетчеризации.

Эти среды требуют прочной работы, стабильных маршрутов, резервных путей и интеграции с системами безопасности.

Контакт-центры и сервисные команды

Контакт-центры подключают SIP-платформы к традиционным транкам, резервным PSTN, факсу или старой PBX. Это поддерживает входящие и исходящие вызовы при миграции или гибридной работе.

Маршрутизация шлюза также разделяет кампании, операторов, резервные маршруты и региональные планы нумерации.

Удаленные филиалы и многоплощадочные сети

Филиалы могут нуждаться в местном PSTN и одновременно подключаться к центральной IP PBX. Шлюз обеспечивает локальный выход в сеть, резервные вызовы и живучесть филиала.

Это полезно при нестабильных WAN или когда местные требования к экстренным вызовам должны сохраняться.

Факторы проектирования перед внедрением

Емкость вызовов

Шлюз должен поддерживать ожидаемое число одновременных вызовов. Малый аналоговый шлюз имеет немного каналов, цифровой транк — намного больше.

Емкость планируется по пиковому трафику, размеру филиала, типу транка, экстренным требованиям и будущему росту.

План нумерации

Перед установкой нужно определить внутренние номера, публичные номера, экстренные номера, факс, DID и исходящий идентификацию вызывающего абонента.

Плохая нумерация вызывает конфликты маршрутов, неправильный идентификацию вызывающего абонента, провалы входящих вызовов и сложную диагностику.

Готовность сети

Для SIP и VoIP IP-сеть должна поддерживать речь в реальном времени. Коммутаторы, маршрутизаторы, межсетевые экраны, VLAN, QoS, NAT и WAN нужно проверить заранее.

Голос требует меньше полосы, чем видео, но чувствителен к задержке, джиттеру и потерям. Слабая сеть ухудшит даже хороший шлюз.

Политика безопасности

Поскольку шлюз соединяет сети, безопасность важна. Нужно защищать управление, отключать лишние службы, применять сильные пароли, ограничивать IP, обновлять прошивку и следить за аномалиями.

SIP-ориентированные шлюзы нужно защищать от сканирования, атак регистрации, телефонного мошенничества и несанкционированной маршрутизации.

Поведение устаревших устройств

Аналоговые и старые устройства могут требовать особых тонов, напряжения, импеданса, тайминга или DTMF. Это относится к факсам, сигнализациям, лифтовым телефонам, модемам и старым платам PBX.

Каждое устройство нужно тестировать отдельно. Успешный голосовой вызов не доказывает надежную работу факса или тревожного дозвона.

Проект шлюза успешен, когда поведение старых устройств, IP-маршрутизация, качество речи, безопасность и обслуживание планируются как единый путь вызова.

Типовые проблемы и устранение неисправностей

Нет тонального сигнала на аналоговых портах

Если нет тонального сигнала, проверьте тип порта, кабель, настройки FXS, совместимость, питание и включение порта. FXS и FXO нельзя путать.

Также подтвердите, что аналоговое устройство работает на другом исправном порту.

Не проходят входящие вызовы

Входящие вызовы могут не проходить из-за настроек транка, формата номера, SIP-регистрации, PRI, линии FXO, межсетевого экрана или ошибочных правил входящей маршрутизации.

Проверьте журналы и трассировки, чтобы увидеть, дошел ли вызов до шлюза и как он маршрутизируется дальше.

Односторонний звук

Односторонний звук обычно связан с RTP, NAT, межсетевым экраном, кодеком или маршрутизацией. SIP-сигнализация может работать, а медиа — нет.

Диагностику помогают выполнить захват пакетов и проверка RTP-портов.

Эхо или низкая громкость

Эхо и низкая громкость на аналоговых линиях могут быть вызваны импедансом, усилением, качеством линии, гибридным преобразованием или акустической обратной связью.

Для IP-вызовов также проверяйте кодеки, громкость терминала и качество пакетов.

DTMF не работает

Проблемы DTMF влияют на IVR, голосовую почту, открытие дверей, конференции и автоматику. Причины — режим DTMF, сжатие, SIP INFO, RFC 2833 или in-band искажения.

Тестируйте DTMF на всех ожидаемых маршрутах, особенно между аналогом и SIP.

Лучшие практики внедрения

Начните с карты потока вызовов: транки, внутренние номера, аналоговые устройства, SIP-серверы, маршруты PBX, экстренные номера, факс и резервные пути.

Четко маркируйте порты, кабели, линии и названия маршрутов, чтобы обслуживание быстро находило ошибки.

Тестируйте по этапам: аналоговые порты, SIP-регистрация, входящие, исходящие, идентификацию вызывающего абонента, DTMF, факс, перевод, экстренные маршруты и резервное переключение.

Защитите систему заранее: смените пароли, ограничьте управление, ограничьте SIP-источники, отключите лишние порты и проверяйте журналы во время пилота.

Храните резервные копии конфигурации, потому что шлюз может содержать важные планы набора и правила маршрутизации.

Обслуживание и управление жизненным циклом

Контролируйте шлюзы как критическую инфраструктуру: линии, регистрацию, отказы, аномальный трафик, прошивку, CPU, каналы и тревоги.

Обновления прошивки нужно планировать и тестировать. Они повышают безопасность, но не должны ставиться без резервной копии и плана отката.

По мере миграции сервисов в IP старые порты и маршруты нужно удалять, чтобы снизить сложность и риски.

FAQ

Может ли один шлюз подключать аналоговые телефоны и SIP-транки?

Да. Некоторые модели имеют несколько интерфейсов, другие предназначены для FXS, FXO, PRI или SIP. Требуемые интерфейсы нужно подтвердить заранее.

Почему факс иногда не работает через голосовой шлюз?

Факс чувствителен к потерям, сжатию, таймингу и тонам. Перед использованием факса через IP нужно протестировать T.38, G.711, сеть и провайдера.

Нужен ли шлюз после перехода на облачную телефонию?

Шлюз может быть нужен, если остаются аналоговые устройства, локальные PSTN-линии, лифтовые телефоны, факсы, тревожные дозвонщики или старые PBX.

Чем шлюз отличается от SBC?

Шлюз в основном преобразует телефонные интерфейсы или сети. SBC защищает, контролирует и управляет SIP-сессиями на границах сети. Иногда функции пересекаются.

Что проверить перед заменой старого шлюза?

Проверьте порты, емкость, планы набора, идентификацию вызывающего абонента, экстренные маршруты, факс, линии тревоги, аналоговое поведение, SIP-транки, резервные копии и совместимость прошивки.
