Кнопка вызова на входе в здание, в производственном цехе, на парковке или в пункте экстренной помощи не обязательно должна замыкаться на выделенную главную станцию интеркома. С SIP это полевое устройство может стать частью той же IP-среды связи, которую используют настольные телефоны, платформы IP PBX, пульты операторов, системы громкой связи и программные клиенты.
SIP-интерком — это IP-терминал интеркома, использующий протокол установления сеанса для сигнализации вызовов. В зависимости от устройства он может обеспечивать двустороннюю аудиосвязь, видео, вызов одним нажатием, управление реле, входы тревоги, громкую связь и интеграцию с контролем доступа или другими операционными системами. SIP отвечает за установление и управление сеансом, тогда как фактические аудио- или видеоданные обычно передаются отдельно по IP-сети.
Системы SIP-интеркомов расширяют интеркомную связь до стандартных IP-голосовых сред. Полевой терминал больше не должен работать как изолированное переговорное устройство; вызовы можно направлять различным пользователям, отделам или объектам в соответствии с рабочим процессом связи.
Что такое SIP-интерком?
SIP расшифровывается как Session Initiation Protocol — протокол установления сеанса. Определённый для сигнализации мультимедийных сеансов на базе IP, SIP широко используется IP-телефонами, системами PBX, софтфонами, шлюзами и другими терминалами связи. В системе интеркома он обеспечивает общий метод сигнализации для идентификации терминалов, начала вызовов, приёма вызовов и завершения сеансов.
Физическое устройство может принимать множество форм. Дверная станция может объединять кнопку вызова, камеру и реле открытия двери; промышленная станция может использовать прочный корпус и громкоговоритель высокой мощности; пункт экстренной помощи может иметь большую подсвеченную кнопку; а внутренний интерком может использовать дисплей или трубку. Их аппаратное обеспечение и условия эксплуатации различаются, но каждое из них может работать как SIP-терминал в сети.
Регистрация на IP PBX или SIP-сервере является обычной практикой. После регистрации интеркому можно назначить добавочный номер и включить его в планы набора, группы вызова, расписания или правила эскалации. Однако регистрация не обязательна в каждой архитектуре. Некоторые устройства также поддерживают прямой SIP или одноранговую связь между терминалами.
Стоит отметить различие между SIP и IP. Интерком может использовать IP-сеть, не обязательно применяя SIP. Термин SIP-интерком конкретно описывает интерком, который использует SIP как часть своего метода связи и управления вызовами.
Как работает SIP-интерком
Вызов SIP-интеркома обычно включает три отдельных элемента: сигнализацию, медиаданные в реальном времени и любое управляющее действие, связанное с вызовом. Разделение этих функций упрощает понимание системы, а также помогает при диагностике проблем регистрации, одностороннего аудио или интеграции.
Регистрация
При использовании IP PBX или SIP-сервера интерком обычно регистрирует добавочный номер или SIP-аккаунт на платформе. Затем сервер знает, где находится терминал, и может применять аутентификацию, нумерацию добавочных номеров, маршрутизацию вызовов и другие политики связи.
Регистрация также позволяет платформе направлять вызовы к интеркому. Поэтому оператор может напрямую позвонить на полевую станцию, с учётом конфигурации устройства и системных разрешений, вместо того чтобы связь работала только от интеркома к диспетчерской.
Установление вызова
Нажатие кнопки или запуск настроенного события инициирует процесс сигнализации. Интерком может отправить SIP INVITE на настольный телефон, пульт оператора, внутреннюю станцию, софтфон, группу вызова или другую цель, определённую PBX. Отвечающее устройство отвечает через сеанс SIP, и вызов устанавливается, когда обе стороны принимают требуемые параметры связи.
Маршрутизация может быть более сложной, чем фиксированная связь «одна кнопка — один телефон». В рабочее время, например, станция входа может звонить на ресепшн. После рабочих часов та же станция может направляться в службу безопасности. Пункт экстренной помощи может сначала позвонить в местную дежурную комнату, а затем использовать другую цель, если никто не отвечает.
Передача медиаданных
SIP устанавливает сеанс, но обычно не передаёт сам разговор. После подключения вызова аудио, как правило, передаётся с помощью RTP. Там, где это поддерживается и требуется, SRTP может шифровать медиаданные в реальном времени. Аудиокодеки могут включать G.711, G.722, Opus или другие кодеки, поддерживаемые обоими терминалами.
Интеркомы с поддержкой видео могут согласовывать видеопоток в дополнение к голосу. Возможность отображения этого видео зависит от камеры, кодека, SIP-платформы и отвечающего терминала. SIP-видеоинтерком, подключённый к аудиотелефону, всё равно может обеспечивать голосовую связь, даже если телефон не может отображать его видео.

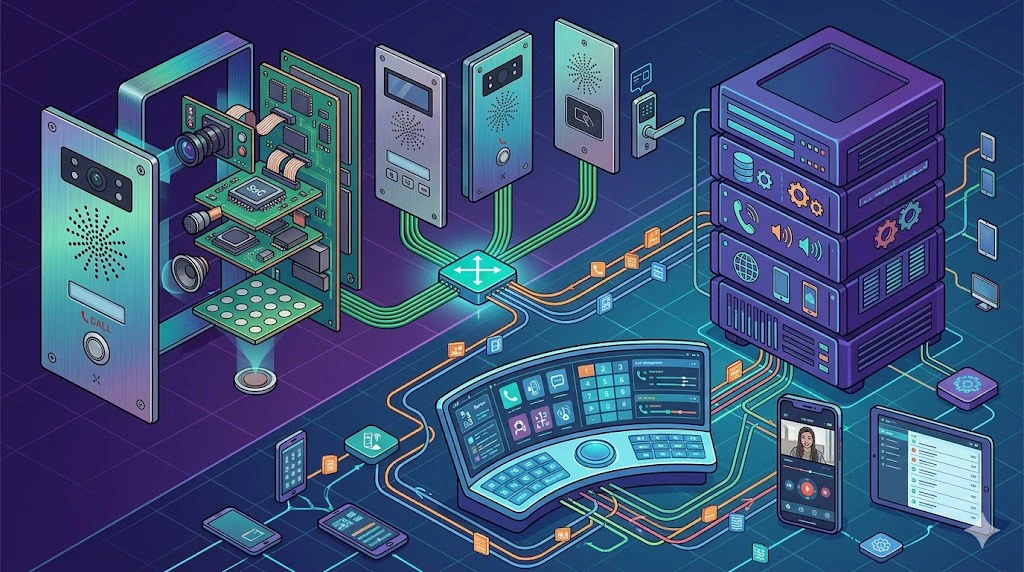

SIP-интеркомы регистрируются на SIP-платформе и используют стандартную логику вызовов для установления двусторонней связи. Упрощённый путь:
SIP-интерком → IP-сеть → SIP-сервер / IP PBX → Телефон / Пульт / Внутренняя станция / Программный клиент
Управляющие действия
Связь может быть связана с физическим управлением. На входе отвечающий пользователь может ввести команду DTMF или использовать программное управление для активации реле, подключённого к электрическому замку. В другом проекте цифровой вход может инициировать экстренный вызов, когда внешняя кнопка или контакт тревоги меняет состояние.
Эти действия зависят от устройства и платформы. Совместимость только с SIP не гарантирует идентичного поведения реле, DTMF, API или контроля доступа, поэтому при необходимости этих функций следует проверять совместимость.
Основные функции
SIP обеспечивает коммуникационную структуру, но фактические возможности интеркома зависят от его аппаратного обеспечения, прошивки и предполагаемой среды. Простой пункт помощи и многофункциональная видеодверная станция могут обе поддерживать SIP, но обслуживать совершенно разные эксплуатационные требования.
Двусторонняя аудиосвязь
Двусторонняя голосовая связь остаётся основной функцией. Полнодуплексная связь позволяет обеим сторонам говорить естественно, а эхоподавление, автоматическая регулировка усиления и обработка шума могут улучшить разборчивость в сложных местах. Мощность громкоговорителя и характеристики микрофона становятся особенно важными на заводах, станциях, в туннелях, придорожных зонах и других шумных средах.
Видеоинтерком
Встроенная камера добавляет визуальную проверку для входов, ворот, контрольно-пропускных пунктов и пунктов общественной помощи. Операторы могут идентифицировать вызывающего или оценить текущую ситуацию, прежде чем решить, какие действия предпринять. Разрешение камеры — лишь один из факторов; поле зрения, работа при слабом освещении, совместимость видео и возможности принимающего терминала также важны.
Маршрутизация вызовов
Как только интерком участвует в среде управления вызовами SIP, вызовы могут использовать функции PBX, такие как набор добавочных номеров, группы вызова, группы поиска, переадресация, расписания и резервные цели. Это позволяет изменять логику связи без перекладки кабелей полевого терминала.
Многосайтовые системы могут использовать тот же принцип для маршрутизации вызова интеркома с удалённого объекта в центральный дежурный центр. Локальные и удалённые цели также можно комбинировать, когда архитектура сети и PBX поддерживает требуемую маршрутизацию.
Контроль доступа
Многие SIP-интеркомы включают релейные выходы, цифровые входы или интерфейсы для дверей, ворот и контактов тревоги. Таким образом, связь и решения о доступе могут быть связаны: оператор разговаривает с вызывающим, проверяет ситуацию, а затем выполняет авторизованное действие с отвечающего устройства или платформы управления.
Интеграция с громкой связью
В проектах кампусов, промышленных и общественных служб функции интеркома могут сосуществовать с SIP-громкой связью или экстренным вещанием. Совместимые терминалы могут принимать объявления, участвовать в группах громкой связи или работать с SIP-громкоговорителями и шлюзами громкой связи. Некоторые системы также используют многоадресную рассылку для распределения аудио «один ко многим» без создания отдельного SIP-вызова к каждому громкоговорителю.
Удалённое управление
Сетевые интеркомы обычно предоставляют настройку через браузер для SIP-аккаунтов, сетевых параметров, целей вызова, аудиопараметров и обслуживания устройства. Крупные развёртывания выигрывают от централизованной подготовки, резервного копирования конфигурации и управления прошивкой, поскольку индивидуальное обслуживание сотен терминалов иначе может стать серьёзной операционной нагрузкой.
Архитектура системы
Система SIP-интеркомов — это больше, чем терминал, закреплённый на стене. Надёжная работа зависит от нескольких уровней, работающих вместе, и разделение этих уровней полезно как при проектировании системы, так и при устранении неисправностей.
Полевой уровень
Полевой уровень содержит дверные станции, настенные интеркомы, пункты экстренной помощи, промышленные вызывные станции и другие устройства, используемые посетителями, сотрудниками или общественностью. Выбор продуктов на этом уровне должен отражать реальные условия: внутренние, наружные, подверженные вандализму, с высоким уровнем шума, промышленные или подверженные воздействию пыли и воды.
Сетевой уровень
Ethernet-коммутаторы и IP-сеть передают сигнализацию SIP и медиаданные. PoE может упростить полевую установку там, где интерком его поддерживает, передавая питание и данные по одному сетевому кабелю. Более крупные развёртывания также могут использовать VLAN для отделения устройств связи или безопасности от обычного трафика данных, а QoS может помочь задать приоритет аудио в реальном времени там, где перегрузка сети вызывает беспокойство.
Уровень управления
IP PBX, SIP-прокси или сервер связи управляет регистрацией терминалов и маршрутизацией вызовов. Этот уровень может содержать планы добавочных номеров, правила аутентификации, группы вызовов, маршрутизацию по времени, логику отказоустойчивости и другие политики, определяющие обработку каждого вызова интеркома.
Уровень оператора
Вызовы не обязательно должны завершаться на выделенной главной станции интеркома. В зависимости от системы оператор может отвечать на SIP-телефоне, внутренней станции, диспетчерском пульте, софтфоне или программной платформе. Таким образом, диспетчерская может включать вызовы интеркома в более широкий рабочий процесс оперативной связи.
Уровень интеграции
Контроль доступа, CCTV, запись, тревоги, громкая связь, диспетчерское программное обеспечение и приложения управления зданием могут располагаться вокруг системы связи. Методы интеграции различаются: некоторые используют физические входы/выходы, некоторые — функции SIP, а другие полагаются на API или промежуточное ПО. Требуемые интерфейсы должны определяться на этапе проектирования системы, а не добавляться как предположение после выбора оборудования.
Слоистая архитектура также делает локализацию неисправностей более точной. Если вызов не проходит, инженеры могут отдельно проверить регистрацию терминала, IP-связность и маршрутизацию. Если вызов соединяется, но аудио отсутствует, внимание можно переключить на пути RTP, VLAN, NAT, правила брандмауэра или согласование кодеков, вместо того чтобы рассматривать весь интерком как единый «чёрный ящик».
SIP против традиционного интеркома
Традиционные аналоговые или проприетарные интеркомные системы всё ещё могут обеспечивать надёжную местную связь, особенно там, где установка невелика и вряд ли будет меняться. Разница становится более значимой, когда проект требует интеграции с услугами PBX, гибкими точками ответа, программным управлением или связью между несколькими площадками.
| Пункт | SIP-интерком | Традиционный интерком |
|---|---|---|
| Сеть | Ethernet и IP-сети | Обычно выделенная или проприетарная кабельная разводка |
| Управление вызовами | IP PBX, SIP-сервер или прямой SIP | Выделенный контроллер или главная станция |
| Устройства ответа | SIP-телефоны, пульты, внутренние станции и программные клиенты | Обычно выделенные системные станции |
| Маршрутизация | Группы, расписания, переадресация и многосайтовая маршрутизация | Обычно на основе фиксированных связей между устройствами |
| Интеграция | PBX, громкая связь, контроль доступа, запись и программные платформы | Часто зависит от интерфейсов конкретного производителя |
| Расширение | Дополнительные терминалы могут использовать IP-инфраструктуру | Расширение может потребовать дополнительного выделенного оборудования или проводки |
SIP не следует воспринимать как универсальную совместимость «plug-and-play». Два устройства могут оба поддерживать SIP и при этом различаться по аутентификации, кодекам, обработке DTMF, реализации видео, подготовке конфигурации, поддержке TLS или функциям конкретного производителя. Для проектов, зависящих от расширенных функций, фактическое тестирование совместимости остаётся важным.
Применения и выбор
Одна и та же архитектура SIP может поддерживать самые разные приложения. От проекта к проекту меняются требуемая конструкция терминала, рабочий процесс ответа и глубина интеграции.
Входы в здания
В офисах, жилых входах, воротах и зонах приёмной посетитель может нажать кнопку вызова и связаться с ресепшн, охраной или другим уполномоченным пользователем. Видеомодели обеспечивают визуальную проверку, а интеграция реле может обеспечить удалённое открытие двери или ворот после связи.
Промышленные объекты
Заводы, склады, коммунальные объекты, туннели и другие операционные площадки часто нуждаются в полевой связи с центральной диспетчерской. SIP позволяет интеркому использовать IP-инфраструктуру связи объекта, тогда как специализированное оборудование решает экологические требования, такие как пыль, влага, удары или высокий уровень окружающего шума.
Пункты помощи
Пассажирские терминалы, кампусы, парковочные объекты и общественные пространства могут использовать SIP-интеркомы как пункты экстренной помощи или assistance. Каждый терминал может иметь собственный добавочный номер или идентификатор, чтобы принимающая система знала, какая локация инициировала вызов. Правила маршрутизации затем могут направлять запрос соответствующей службе или команде безопасности.
Здравоохранение
Больницы и учреждения ухода могут использовать интеркомные терминалы на входах, в ограниченных помещениях, пунктах помощи и служебных зонах. Здесь проектирование может отдавать приоритет работе без рук, простому взаимодействию с пользователем и надёжной маршрутизации к соответствующему персоналу, а не обычной функции двери для посетителей.
Общественная безопасность
Станции экстренного вызова и стационарные пункты помощи могут связывать полевых пользователей с дежурными пультами или диспетчерскими средами. При необходимости вызовы можно объединять с идентификацией местоположения, записью, видео или рабочими процессами тревоги, чтобы операторы получали больше контекста, чем при обычном телефонном звонке.
Выбор продукта должен начинаться с этого рабочего процесса. Вопрос не просто в том, поддерживает ли устройство SIP, а в том, что должно произойти до, во время и после вызова.
Совместимость
Подтвердите предполагаемый SIP-сервер или IP PBX, метод регистрации, поддерживаемый транспорт, аудиокодеки, метод DTMF и требуемые функции вызова. Для видеоприложений также проверьте видеокодек и совместимость с принимающей стороной.
Условия эксплуатации
Внутренние офисы, наружные ворота и промышленные зоны требуют разного оборудования. Соответствующие факторы могут включать степень защиты IP, ударопрочность, рабочую температуру, конструкцию корпуса, способ монтажа и коррозионную стойкость. Устройства, доступные для общественности, также могут требовать вандалостойкой конструкции.
Проектирование аудио
Выходная мощность громкоговорителя, захват микрофона, эхоподавление и шумовые характеристики должны соответствовать среде установки. В тихом вестибюле скромных акустических характеристик может быть достаточно; производственный цех или транспортная платформа могут потребовать существенно более мощного аудиопроектирования.
Проектирование сети
Проверьте подключение Ethernet, требования PoE, IP-адресацию, VLAN, QoS и методы удалённого управления. Там, где терминалы взаимодействуют через WAN-каналы или публичный интернет, также необходимо учитывать поведение брандмауэра, NAT и маршрутизации, поскольку успешная SIP-регистрация не гарантирует автоматически правильный путь медиаданных RTP.
Безопасность
SIP-интерком следует управлять как сетевым терминалом, а не рассматривать как изолированное устройство. Надёжные учётные данные, контролируемый административный доступ, HTTPS, сегментация сети и обслуживание прошивки являются базовыми мерами. Там, где это поддерживается и требуется проектом системы, SIP поверх TLS может защитить сигнализацию, а SRTP — медиаданные.
Интеграция систем
Определите дверные реле, цифровые входы, связи контроля доступа, громкую связь, CCTV, запись, требования к API и взаимодействие с тревогами до окончательного выбора продукта. Это позволяет избежать обнаружения при пусконаладке того, что устройство поддерживает SIP-вызовы, но не имеет одного интерфейса, необходимого для фактического рабочего процесса.
Часто задаваемые вопросы
Нужен ли SIP-интеркому IP PBX?
Не обязательно. IP PBX или SIP-сервер полезен для централизованной регистрации, маршрутизации, групп, расписаний и многосайтового управления, но некоторые SIP-интеркомы также могут напрямую связываться с другим совместимым SIP-терминалом в одноранговых развёртываниях.
Передаёт ли SIP голос?
SIP в первую очередь отвечает за сигнализацию и управление сеансом. После установления вызова аудио в реальном времени обычно передаётся с помощью RTP, тогда как SRTP может использоваться там, где шифрованные медиаданные поддерживаются и настроены.
Может ли он звонить на телефоны?
Да. SIP-интерком обычно может звонить на совместимые SIP-настольные телефоны, внутренние станции, пульты операторов и программные клиенты через настроенную SIP-среду. Точные функции, доступные во время вызова, зависят как от терминалов, так и от платформы управления вызовами.
Может ли он открывать двери?
Многие SIP-интеркомы для входов имеют релейные выходы или интеграцию с контролем доступа для удалённого открытия дверей и ворот. Управление может использовать DTMF, программный интерфейс, команды API или другой механизм, поддерживаемый выбранной системой.
Поддерживает ли каждый SIP-интерком видео?
Нет. SIP-интеркомы могут быть только аудио или аудио-видео. В промышленных и экстренных приложениях часто используются только аудиоустройства, где чистая и надёжная голосовая связь важнее, тогда как входы и контрольно-пропускные пункты могут выигрывать от встроенных камер.
Может ли он поддерживать громкую связь?
Некоторые модели могут принимать вызовы SIP-громкой связи, участвовать в группах громкой связи или использовать многоадресное аудио. Громкую связь следует проверять как отдельную возможность продукта, поскольку поддержка SIP сама по себе не гарантирует функциональность многоадресной рассылки или громкой связи.
Что следует тестировать перед развёртыванием?
Пусконаладка должна охватывать регистрацию, входящие и исходящие вызовы, двустороннее аудио, видео при необходимости, управление DTMF или реле, маршрутизацию и отказоустойчивость, восстановление сети и любую требуемую интеграцию с контролем доступа, громкой связью, записью, CCTV или диспетчерскими системами. Тестирование полного рабочего процесса полезнее, чем подтверждение только SIP-регистрации.
