SIP INFO DTMF — это метод в IP-телефонии для передачи цифр клавиатуры во время активного звонка через сигнальные сообщения SIP, а не через обычный аудиопоток. Проще говоря, когда пользователь нажимает клавишу 0–9, * или # на IP-телефоне, программном телефоне, аналоговом телефоне через ATA или шлюзовом терминале, система передаёт эту цифру на другой конец через SIP INFO-запрос, а не встраивает тональный сигнал только в аудиоканал. Это важно, потому что DTMF до сих пор остаётся неотъемлемой частью современных систем связи для навигации по IVR, доступа к голосовой почте, управления конференц-мостами, ввода PIN-кодов, выбора очередей, работы с меню самообслуживания и многих видов автоматизированного взаимодействия.

В реальных развертываниях SIP INFO DTMF часто сравнивают с другими способами передачи DTMF: внутриполосным DTMF и телефонными событиями RTP по стандарту RFC 2833 (в современной терминологии более актуален RFC 4733). Все эти методы решают одну и ту же задачу — передачу введённых пользователем цифр от одного абонента к другому. Однако они работают по разному и по-разному влияют на работу кодеков, взаимодействие оборудования, сигнализацию вызовов, обработку медиапотоков, совместимость с провайдерами и проектирование платформ.

SIP INFO DTMF сохраняет свою актуальность, поскольку предоставляет VoIP-системам дополнительный способ передачи цифровой информации, не зависящий от сохранения аудиотонов. Он особенно полезен в смешанных средах, где терминалы, шлюзы, АТС, SBC или приложения требуют управления передачей цифр на уровне сигнализации. При этом этот метод не всегда является стандартным или предпочтительным для всех SIP-транков и сетей провайдеров. Для правильного использования инженерам и интеграторам необходимо понимать как его преимущества, так и ограничения.

SIP INFO DTMF передаёт данные нажатий клавиатуры через SIP-сигнализацию во время активной сессии, а не только по медиааудиоканалу.

Что такое SIP INFO DTMF

Основное определение

SIP INFO DTMF — это способ передачи DTMF-цифр по установленной SIP-сессии путём отправки их в сообщениях SIP INFO по сигнальному пути вызова. Вместо того чтобы принимающая сторона распознавала тональную волну в RTP-медиапотоке, отправитель передаёт цифру как сигнальную информацию на уровне SIP. Таким образом, SIP INFO относится к методам передачи DTMF на плоскости сигнализации, а не к телефонным событиям на медиаплоскости.

Другими словами, нажатая клавиша передаётся как информация о сессии в составе SIP-сигнализации уже после установления вызова. Цель не в том, чтобы сделать тон приятнее для человеческого слуха, а в том, чтобы удалённая система точно распознала нажатую цифру и выполнила соответствующее действие.

Почему название SIP INFO

Название происходит от метода SIP INFO, первоначально описанного в RFC 2976, который позже заменён RFC 6086. Метод INFO создан для передачи дополнительной сигнальной информации внутри активной сессии по пути SIP-сигнализации. Эта возможность позволила использовать сообщения INFO для передачи DTMF-данных во время разговора. В повседневной телекоммуникационной терминологии такой способ принято называть «SIP INFO DTMF».

Именно поэтому многие АТС, IP-телефоны, ATA, SBC и шлюзы имеют настройки режима DTMF: Внутриполосный, RFC2833, SIP INFO или Авто. Каждый вариант представляет собой отдельный способ передачи одного и того же нажатия клавиши.

SIP INFO DTMF не передаёт цифры как полезную нагрузку телефонных событий RTP. Он отправляет данные цифр через SIP-сигнализацию во время вызова.

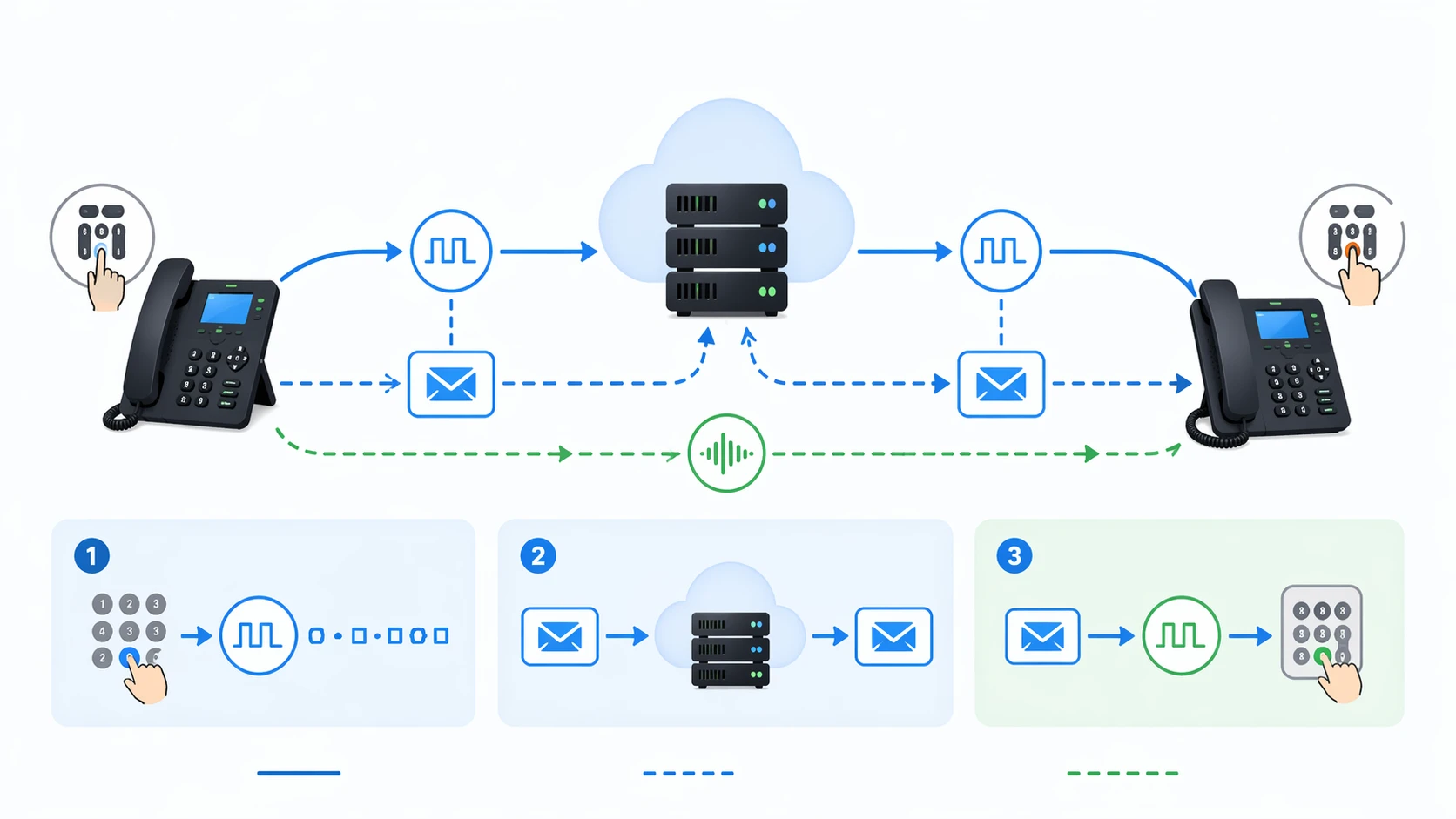

Принцип работы SIP INFO DTMF

Формирование цифры на терминале

Когда пользователь нажимает клавишу на поддерживающем терминале, устройство определяет соответствующую DTMF-цифру. При использовании SIP INFO терминалу не нужно полагаться только на распознавание реального аудиотона удалённой стороной. Вместо этого он формирует SIP INFO-запрос с информацией о нажатой клавише и отправляет его по сигнальному пути действующей SIP-сессии.

Этот механизм реализован на множестве устройств: насточных IP-телефонах, программных телефонах, медиашлюзах, пограничных контроллерах сессий, аналоговых телефонных адаптерах и других SIP-совместимых коммуникационных терминалах. В зависимости от архитектуры системы устройство может генерировать локальный тон для пользователя и сигнальное сообщение для сети, но основная передача цифры выполняется через SIP-сигнализацию.

Отправка INFO-сообщения во время активного вызова

После установления вызова между участниками существует установленный SIP-диалог. При нажатии цифры отправляющая сторона формирует INFO-запрос и отправляет его по сигнальному пути, связанному с данным вызовом. Принимающая сторона подтверждает получение INFO-запроса стандартными SIP-ответами и интерпретирует содержимое сообщения с данными DTMF.

Поэтому SIP INFO относят к методам внутрисессионной сигнализации. Это не сообщение установки вызова как INVITE и не чистое медиасобытие RTP как обработка телефонных событий RFC 4733. Он выполняет сигнальные функции уже во время установленного разговора.

Интерпретация DTMF-содержимого

После доставки SIP INFO-сообщения на удалённую сторону принимающий терминал, сервер, приложение, шлюз или АТС обрабатывает содержимое и определяет переданную цифру. Затем эта цифра передаётся в IVR, платформу голосовой почты, конференц-мост, приложенный сервер, сценарий маршрутизации вызовов или другой логический модуль, работающий с вводом клавиатуры.

На практике работоспособность SIP INFO DTMF зависит от поддержки формата сообщений обеими сторонами и согласованной интерпретации данных. Аудиосвязь может работать стабильно, но передача DTMF будет невозможна при несовместимой обработке SIP INFO на устройствах или транках.

При работе SIP INFO DTMF цифровая информация передаётся через SIP-сигнальные сообщения в рамках активной сессии.

Аудиопреимущества SIP INFO DTMF

Снижение зависимости от сохранения аудиотонов

Одно из главных практических преимуществ SIP INFO DTMF — отсутствие необходимости в точном сохранении формы DTMF-тонов аудиокодеком. Это критически важно в VoIP-средах, где сжатие кодеков, транскодирование, маскировка потерь пакетов, обработка эха и другие медиаоперации могут искажать внутриполосные тоны. Если удалённое оборудование должно распознавать цифру только по анализу звука, такие искажения приводят к ошибкам.

При использовании SIP INFO цифра не зависит от идеального распознавания тона в аудиопотоке. Нажатая клавиша передаётся явно через сигнализацию, что делает автоматическую интерпретацию более предсказуемой при определённых схемах построения системы.

Независимость от кодека во многих сценариях

Поскольку цифровая информация отправляется в составе SIP-сигнализации, а не кодируется в аудиопотоке, SIP INFO актуален при сильном сжатии медиакодеков или частой смене кодеков во время вызова. Для передачи цифр не требуется сохранение тона при голосовом сжатии, в отличие от внутриполосного метода.

Именно поэтому многие интеграторы предпочитают SIP INFO в контролируемых корпоративных средах, особенно если терминалы и АТС гарантированно поддерживают этот метод, а аудиосжатие создаёт риски ошибочного распознавания внутриполосного DTMF.

Чёткое разделение речи пользователя и машинной сигнализации

Ещё одно преимущество — логическое разделение. Голос пользователя передаётся по RTP-медиапотоку, а команды клавиатуры обрабатываются через сигнализацию. Такое разделение упрощает управление поведением приложений при проектировании платформ, особенно когда DTMF предназначен в первую очередь для автоматизированных систем, а не для человеческого слуха.

Например, для IVR или платформы голосовой почты не важен естественность звучания тона — важно точно получить цифру 5. SIP INFO решает эту задачу, передавая цифру как прикладную сигнальную информацию, а не как звук, который требует последующей интерпретации.

Аудиопреимущество SIP INFO DTMF не в улучшении качества голоса, а в снижении зависимости от способности аудиоканала точно сохранять DTMF-тоны для распознавания автоматикой.

Технические особенности SIP INFO DTMF

Передача цифр на плоскости сигнализации

Основная техническая особенность SIP INFO DTMF — работа на плоскости сигнализации, а не на медиаплоскости RTP. Цифра передаётся в SIP INFO-запросе в контексте сигнализации действующей сессии. Это кардинально отличает метод от передачи телефонных событий по RFC 4733, который использует полезные нагрузки RTP в рамках медиасессии.

Работа на плоскости сигнализации определяет взаимодействие метода с прокси-серверами, SBC, B2BUA, АТС и приложениями, которые анализируют или преобразуют SIP-диалоги. Это также влияет на диагностику неисправностей: инженерам приходится анализировать трассировки SIP, а не только захваты пакетов RTP.

Передача данных внутри активной сессии

SIP INFO разработан для передачи информации во время установленной сессии — DTMF-данные отправляются после установления вызова. Сигнальный путь SIP-диалога остаётся активным, и INFO-запросы могут обмениваться по мере необходимости в течение разговора. Это делает SIP INFO удобным в архитектурах с централизованным управлением прикладной сигнализацией во время вызова.

Однако привязка к сигнальному пути SIP также означает, что на работу метода влияют маршрутизация SIP, состояние диалогов, поддержка промежуточных узлов и политики контроля — в отличие от телефонных событий RTP.

Совместимость зависит от особенностей реализации

Практическая особенность: SIP INFO DTMF реализован не абсолютно одинаково во всех устройствах и у провайдеров. Разные системы используют разные типы контента, форматы и правила интерпретации тела INFO-сообщений. В результате два устройства с заявленной поддержкой SIP INFO могут потребовать тестирования и настройки профилей для стабильной совместной работы.

Поэтому SIP INFO отлично работает в закрытых корпоративных экосистемах одного производителя, но менее предсказуем в гетерогенных транках и сетях разных провайдеров.

Актуальность для управления шлюзами и АТС

SIP INFO востребован там, где шлюзы, АТС, приложенные серверы или SBC требуют контроля цифр на уровне сигнализации. В таких средах DTMF рассматривается не просто как медиасобытие, а как управляющий сигнал сессии, который можно анализировать, логировать, преобразовывать или использовать для запуска прикладной логики в сигнально-ориентированных архитектурах.

Это особенно полезно в корпоративной телефонии, интеграции с устаревшими системами и проектах с контролируемыми сервисами, где поведение платформы управляется более жёстко, чем при открытом межсетевом подключении транков.

Сравнение SIP INFO DTMF, RFC 4733 и внутриполосного DTMF

В VoIP-системах используется три основных способа передачи DTMF: внутриполосный DTMF, SIP INFO и телефонные события RTP (в обиходе часто называют RFC2833, хотя актуальным стандартом является RFC 4733, заменяющий RFC 2833). Все методы решают одну задачу, но работают по разному — понимание различий необходимо для развертывания и диагностики.

Во многих корпоративных и провайдерских средах наиболее предпочтительным является метод телефонных событий RFC 4733 благодаря широкой поддержке и обработке событий на медиауровне. SIP INFO сохраняет актуальность, но выбирается для отдельных сценариев совместимости, политик АТС, архитектур приложений или экосистем производителей, а не как универсальный стандарт.

SIP INFO и RFC 4733 решают одинаковые бизнес-задачи, но работают по разному. Один основан на сигнализации, другой — на медиасобытиях.

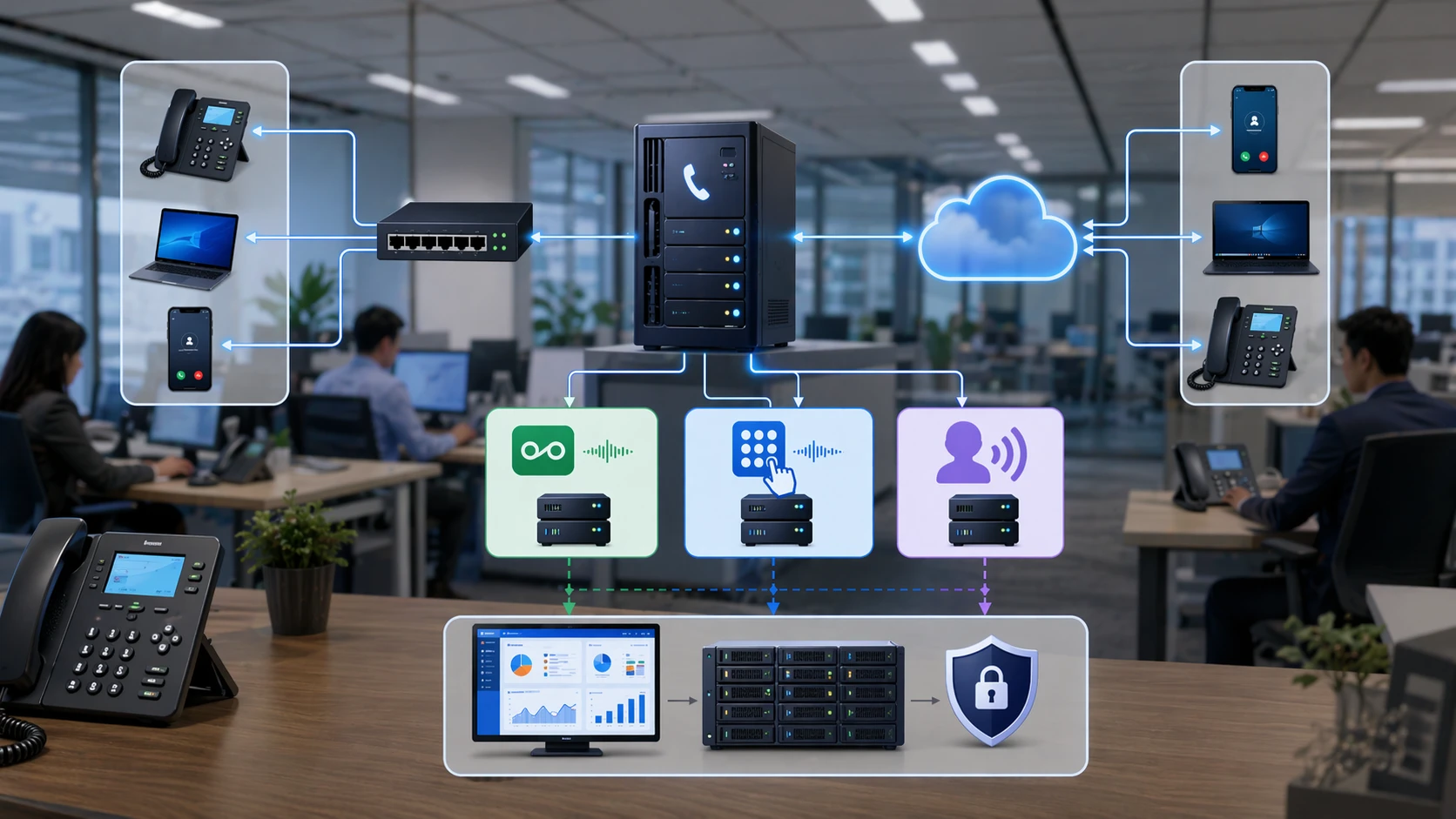

Сферы применения SIP INFO DTMF

Корпоративные среды IP-АТС

Корпоративные SIP-АТС и платформы унифицированных коммуникаций обычно поддерживают SIP INFO DTMF как настраиваемую опцию. Администраторы выбирают режим DTMF, оптимально подходящий для используемых телефонов, шлюзов, транков и приложенных серверов. SIP INFO стабильно работает при согласованной поддержке метода терминалами и платформой управления вызовами.

Это особенно актуально в закрытых или полуконтролируемых развертываниях, где единая линейка оборудования производителя или сертифицированные профили определяют правила передачи цифр в сети.

Интеграция с голосовой почтой и IVR

Некоторые системы голосовой почты, IVR-платформы и приложенные серверы работают с SIP INFO DTMF при согласованной сигнальной логике с АТС или шлюзом на границе сети. В этом случае цифра доставляется в автоматизированную платформу по сигнальному пути, а не только за счёт анализа восстановленного аудиотона.

Это полезно в интегрированных бизнес-системах, где сигнальный слой является основой управления функциями и поведением приложений.

Проекты интеграции шлюзов и устаревших систем

Медиашлюзы и ATA часто используют SIP INFO DTMF при подключении устаревших телефонных сред к SIP-системам. Например, шлюз распознаёт DTMF с аналоговой или TDM-стороны и передаёт его в SIP-сеть через INFO-сообщения, если удаленная сторона ожидает такой формат. Это позволяет сохранить рабочие процессы устаревших сервисов при переходе на IP-управление вызовами.

Однако такие развертывания требуют тщательной настройки: правила взаимодействия шлюза могут выполнять преобразование между внутриполосным DTMF, SIP INFO и RFC 4733 в зависимости от требований адресата.

SIP INFO DTMF активно используется в АТС, IVR, системах голосовой почты, шлюзах и контролируемых корпоративных VoIP-средах.

Контролируемые платформы SIP-приложений

Некоторые среды для разработки SIP-приложений предпочитают SIP INFO, поскольку DTMF становится видимым в сигнальном пути стека приложений. Это удобно, когда поведение платформы, запуск рабочих процессов или управление транзакциями тесно связаны с логикой SIP-сигнализации, а не только с обработкой медиапотоков.

В таких платформах SIP INFO органично вписывается в концепцию проектирования приложений, даже если он не является наиболее распространённым вариантом для внешних транков.

Основные преимущества SIP INFO DTMF

Независимость от точности работы голосовых кодеков

Главное преимущество — отсутствие необходимости распознавать форму DTMF-тонов по сжатому аудиопотоку на удалённой стороне. Это снижает риск искажения цифр из-за низкоскоростных кодеков, транскодирования, подавления тишины и других обработок голосового трафика, повреждающих внутриполосный DTMF.

Для систем, испытывающих проблемы с распознаванием внутриполосного DTMF, это преимущество имеет практическую ценность сразу после внедрения.

Прозрачность сигнализации сессий

Ещё одно преимущество — отображение нажатых цифр в обмене SIP-сигнализацией. Это упрощает разработку прикладной логики, интеграцию платформ, политическое управление, логирование и диагностику в средах, где трассировки SIP являются основой эксплуатации и поддержки.

В таких случаях SIP INFO обеспечивает прозрачность работы системы, которую сложно получить, если DTMF существует только как тон в RTP-потоке.

Удобство при интеграции оборудования разных производителей

При знании особенностей работы АТС, терминалов, шлюзов и приложенных серверов SIP INFO становится практичным и стабильным решением. Он также полезен, если конкретный транк или приложение явно предпочитает сигнальную передачу цифр, либо когда шлюз обеспечивает взаимодействие между разными форматами DTMF.

Это делает SIP INFO важным инструментом инженеров, даже если он не является первым выбором для всех случаев открытого межсетевого подключения.

Ограничения и распространённые проблемы

Не всегда поддерживается провайдерами

Одно из важных практических ограничений — некоторые SIP-транки, операторы связи и облачные голосовые сервисы не рекомендуют использовать SIP INFO как основной метод передачи DTMF для сквозного взаимодействия. Большинство провайдеров предпочитают обработку телефонных событий RFC 4733 как стандартный механизм для DTMF, связанный с RTP-медиасессиями.

Это означает, что SIP INFO может отлично работать внутри корпоративной сети, но теряет эффективность при выходе за границы сети провайдера или при работе через промежуточное оборудование разных производителей.

Влияние промежуточных узлов на работу

Поскольку SIP INFO передаётся по сигнальному пути, на маршрутизацию, нормализацию, преобразование и завершение сообщений влияют B2BUA, SBC, прокси-серверы, приложенные серверы и АТС. Если промежуточный узел некорректно передаёт INFO-запрос, не понимает формат содержимого или применяет ограничительные политики — передача DTMF прервётся, даже если голосовая связь работает нормально.

Это другой тип сбоев по сравнению с классическими проблемами внутриполосного DTMF, но он не менее критичен для практических развертываний.

Различия в реализации формата

Ещё одна проблема — различия в реализации. Разные устройства поддерживают SIP INFO DTMF с небольшими отличиями в форматировании и правилах интерпретации. Поэтому лабораторное тестирование и проверка совместимости обязательны при интеграции оборудования разных производителей, особенно в приложениях, критически зависящих от точности ввода DTMF.

Другими словами, поддержка SIP INFO в технических характеристиках устройства не гарантирует беспроблемную совместимость в реальной эксплуатации.

Повышенная зависимость от сигнализации

Поскольку метод работает во время сессии по SIP-сигнализации, успешная передача DTMF зависит от стабильности и корректности работы сигнального пути. Для многих систем это абсолютно приемлемо, но в некоторых сценариях это считается менее удобным по сравнению с медиасобытиями RTP, работающими в рамках RTP-сессии. Поэтому часть инженеров предпочитает телефонные события RTP при наличии сквозной поддержки.

Оптимальный выбор метода зависит от архитектуры системы, а не универсальных правил.

Если голосовая связь работает стабильно, но цифры DTMF не передаются — проблема не в качестве звука. При использовании SIP INFO причина чаще всего в несовместимости сигнализации, работе промежуточных узлов или несовпадении ожиданий от обработки DTMF на разных участках вызова.

Когда выбирать SIP INFO DTMF

При явном требовании приложения

SIP INFO является лучшим выбором, если экосистема АТС, приложенного сервера, платформы голосовой почты или шлюза явно ориентирована на сигнальную передачу DTMF и гарантированно поддерживает этот метод. В таких случаях выбор SIP INFO упрощает взаимодействие и снижает зависимость от сохранения аудиотонов.

Это особенно актуально в корпоративных средах, где производитель платформы или сертифицированные руководства по совместимости рекомендуют SIP INFO для отдельных функций и интеграций.

При ненадёжной работе внутриполосного DTMF

Если сжатие голосовых кодеков или обработка медиапотоков вызывают постоянные ошибки распознавания внутриполосного DTMF, SIP INFO становится более надёжной альтернативой. Цифра передаётся как сигнальная информация, а не как звук, который должен сохранить свою форму после обработки кодеком.

Однако выбор необходимо согласовывать с поддержкой метода на транках и сквозной совместимостью. Замена одного типа сбоя на другой не имеет смысла, если удаленная сторона не поддерживает SIP INFO.

При важности диагностики и прозрачности сигнализации

В некоторых развертываниях возможность анализа DTMF на уровне SIP-сигнализации сама по себе является ценной. Службы поддержки предпочитают прозрачность SIP INFO при анализе трассировок SIP, особенно при диагностике проблем автоматизации в АТС и коммуникационных приложениях.

Такая эксплуатационная прозрачность упрощает поиск причин неисправностей в подходящих средах.

Заключение

SIP INFO DTMF — это сигнальный метод передачи цифр клавиатуры во время установленного SIP-вызова. Вместо использования слышимых тонов в RTP-голосовом потоке он доставляет DTMF-данные через сообщения SIP INFO по сигнальному пути сессии. Это даёт явное практическое преимущество в сценариях, где аудиосжатие, транскодирование или обработка медиапотоков мешают распознаванию внутриполосных тонов.

Его сильные стороны наиболее заметны в контролируемых VoIP-средах: корпоративных АТС, шлюзах, платформах голосовой почты, интеграциях с IVR и приложениях, ориентированных на сигнализацию. При этом метод не является универсальным решением для всех типов транков и провайдерских сетей. Его работоспособность сильно зависит от совместимости на уровне SIP, поведения терминалов, обработки промежуточными узлами и требований удаленной платформы.

Проще говоря, SIP INFO DTMF — важный инструмент VoIP для передачи цифр на уровне сигнализации. Он особенно полезен, когда инженерам требуется передавать DTMF как явную информацию сессии, а не как скрытый тон в медиапотоке. При продуманном выборе метода он повышает надёжность передачи цифр, прозрачность эксплуатации и управляемость приложений в правильной коммуникационной архитектуре.

Часто задаваемые вопросы

Что такое SIP INFO DTMF простыми словами?

SIP INFO DTMF — это способ отправки цифр клавиатуры во время SIP-вызова через сигнальные сообщения SIP INFO, а не только по тонам в аудиопотоке.

Отличается ли SIP INFO от RFC2833 или RFC4733?

Да. SIP INFO передаёт цифры в составе SIP-сигнализации, а телефонные события RFC 4733 — как медиасобытия RTP. Методы решают похожие задачи, но используют разные пути передачи.

Какое главное преимущество SIP INFO DTMF?

Главное преимущество — снижение зависимости от способности аудиоканала точно сохранять DTMF-тоны, что актуально в средах с сжатием звука и обработкой медиапотоков.

Улучшает ли SIP INFO DTMF качество голоса?

Не напрямую. Его преимущество в стабильности передачи цифр для автоматики и приложений, а не в улучшении звучания речи для пользователей.

Где чаще всего используется SIP INFO DTMF?

Метод распространён в корпоративных АТС, шлюзах, системах голосовой почты, IVR-приложениях, контролируемых VoIP-платформах и сценариях интеграции с устаревшими системами.

Почему SIP INFO DTMF может не работать, хотя голосовая связь стабильна?

Потому что передача цифр зависит от совместимости SIP-сигнализации. Проблемы с SBC, АТС, провайдерскими транками, форматом INFO-сообщений или несовпадением ожиданий на участках вызова нарушают работу DTMF, не затрагивая голосовую связь.

Когда стоит выбирать SIP INFO DTMF?

Метод подходит, если приложение или АТС явно поддерживают его, при ненадёжной работе внутриполосного DTMF, а также когда важна прозрачность и управление на уровне сигнализации при развертывании системы.
