Коннектор RJ45 — один из наиболее распространенных интерфейсов в современных системах связи и компьютерных сетях. Его можно встретить на кабелях Ethernet, сетевых коммутаторах, маршрутизаторах, IP-телефонах, компьютерах, камерах, беспроводных точках доступа и многих других сетевых устройствах. Как в коммерческих, так и в промышленных условиях RJ45 стал базовым элементом для надежной проводной передачи данных.

Его популярность обусловлена сочетанием стандартизации, простоты использования, стабильного физического соединения и поддержки высокоскоростной сетевой связи. Независимо от того, нужно ли подключить офисное оборудование, построить структурированную кабельную систему в кампусе, развернуть промышленное сетевое оборудование или соединить голосовые и данные терминалы в диспетчерской — RJ45 остается одним из самых известных и важных типов коннекторов в сетевой сфере.

Коннекторы RJ45 являются стандартным интерфейсом для прокладки кабелей Ethernet в современных проводных сетях.

Что такое коннектор RJ45

Коннектор RJ45 — это модульный разъем, широко используемый для построения сетей Ethernet. Он предназначен для оконцевания медных кабелей витой пары и подключения их к таким устройствам, как коммутаторы, маршрутизаторы, компьютеры, IP-телефоны и другое сетевое оборудование. В повседневной речи его часто называют просто сетевым разъемом или штекером Ethernet.

Аббревиатура «RJ» происходит от термина «Registered Jack» (зарегистрированный разъем), а «RJ45» стало общепринятым названием 8-позиционного модульного коннектора, используемого в кабельных сетях Ethernet. В практической сетевой терминологии под RJ45 обычно подразумевают стандартный формат 8P8C: восемь позиций и восемь контактов.

Благодаря поддержке структурированной прокладки кабелей и стандартизированному подключению Ethernet, RJ45 является ключевым интерфейсом для локальных сетей. Он применяется повсюду: от небольших офисных установок до центров обработки данных, транспортных систем, производственных площадок и систем безопасности.

Проще всего понимать RJ45 как стандартный модульный коннектор для оконцевания и подключения медных кабелей Ethernet в проводных IP-сетях.

Основная структура коннектора RJ45

Восьмипозиционный модульный дизайн

Коннектор RJ45 имеет восьмипозиционный корпус с восемью металлическими контактами. Такая компоновка позволяет работать с кабелями витой пары Ethernet для организации сетевой связи. По сравнению с более компактными телефонными разъемами RJ11, RJ45 имеет большую ширину и предназначен для передачи данных, а не традиционных аналоговых голосовых линий.

Стандартизированное расположение контактов обеспечивает совместимость с широким спектром сетевого оборудования. Это одна из причин, почему RJ45 стал универсальным интерфейсом для проводной связи.

Пластиковый корпус с фиксирующим язычком

Как и другие модульные разъемы, RJ45 имеет пластиковый корпус с пружинным фиксирующим язычком. При подключении к порту устройства язычок защелкивается, обеспечивая надежное фиксацию соединения. Это сочетает быструю установку и механическую стабильность.

В сетевых средах, где кабели часто перемещают, заменяют или перекоммутируют, такой простой механизм фиксации упрощает техническое обслуживание и полевые работы.

Оконцевание кабеля витой пары

Коннекторы RJ45 обычно подключаются к медным кабелям витой пары категорий Cat5e, Cat6, Cat6A и выше — в зависимости от сетевых требований. Внутренние жилы кабеля укладываются в определенном порядке, что позволяет коннектору корректно поддерживать связь Ethernet.

Поскольку целостность сигнала критически важна в сетях передачи данных, правильное оконцевание кабеля, качество контактов и соответствие категории кабеля играют важную роль в общей производительности сети.

Основные характеристики коннектора RJ45

Стандартный интерфейс для сетей Ethernet

Главная особенность RJ45 — это статус стандартного разъема для медных сетей Ethernet. Он признан во всем мире и поддерживается широкой экосистемой коммутаторов, маршрутизаторов, конечных устройств и компонентов структурированной кабельной системы.

Благодаря стандартизации упрощаются закупка оборудования, техническое обслуживание, масштабирование и интеграция систем. Устройства разных производителей могут подключаться в единой инфраструктуре Ethernet при соблюдении соответствующих сетевых стандартов.

Поддержка надежной высокоскоростной передачи данных

Коннекторы RJ45 используются в сетях с пропускной способностью, значительно превышающей возможности традиционных телефонных разъемов. В зависимости от категории кабеля, качества оборудования и конструкции линии, медные соединения Ethernet на базе RJ45 поддерживают стандартные скорости корпоративных и промышленных сетей: от 10 Мбит/с и 100 Мбит/с до 1 Гбит/с, 2,5 Гбит/с, 5 Гбит/с, 10 Гбит/с, а в специализированных сценариях — и выше.

Это позволяет использовать инфраструктуру на основе RJ45 для передачи голоса, видео, управляющих данных, офисного трафика, потоков систем безопасности и других повседневных сетевых сервисов.

RJ45 широко используется для подключения конечных устройств и сетевого оборудования в офисах, кампусах и промышленных условиях.

Широкая совместимость с сетевыми устройствами

Коннекторы RJ45 устанавливаются на огромном перечне оборудования: коммутаторах, маршрутизаторах, компьютерах, IP-телефонах, принтерах, сетевых видеорегистраторах, камерах, промышленных контроллерах, беспроводных точках доступа и шлюзах. Такая широкая совместимость — одна из главных причин сохранения центральной роли RJ45 в развертывании медных сетей Ethernet.

Для проектировщиков систем этот разъем является универсальным и привычным интерфейсом для голосовых, данных, систем безопасности и автоматизации.

Поддержка технологии питания по Ethernet (PoE)

Еще одна важная характеристика — совместимость с технологией PoE во многих сетевых приложениях. По одному и тому же кабелю Ethernet с коннекторами RJ45 некоторые устройства получают одновременно данные и электропитание. Это особенно актуально для IP-телефонов, устройств контроля доступа, переговорных терминалов, беспроводных точек доступа и IP-камер.

Использование PoE через RJ45 позволяет отказаться от отдельной прокладки питания для многих устройств, упрощая монтаж и повышая гибкость развертывания.

Удобство коммутации и технического обслуживания

Коннекторы RJ45 удобно использовать в патч-панелях, коммутационных шнурах, настенных розетках, портах устройств и телекоммуникационных шкафах. Поэтому они идеально подходят для структурированных кабельных систем, где важны упорядоченная коммутация и быстрая замена оборудования.

В повседневной эксплуатации поврежденные патч-корды или перемещенные конечные устройства обычно заменяются быстро без масштабной перепрокладки кабелей, что сокращает простои сервисов.

Особенности разводки кабелей RJ45

Структурированная прокладка кабелей в зданиях

RJ45 используется как конечный интерфейс в структурированных кабельных системах офисов, кампусов, больниц, отелей, заводов, транспортных объектов и диспетчерских центров. Горизонтальная прокладка обычно оконцовывается в настенных розетках и патч-панелях, а коммутационные шнуры с коннекторами RJ45 соединяют пользовательские устройства с коммутаторами.

Такая организация создает чистую, масштабируемую и стандартизированную инфраструктуру для развития и обслуживания сети.

Прямые и кроссоверные кабели

Раньше кабели Ethernet с RJ45 разделялись на прямые и кроссоверные в зависимости от типа подключаемых устройств. Однако в современных сетях поддержка автоматического определения MDI-X на коммутаторах и конечных устройствах снизила необходимость ручного использования кроссоверных кабелей при стандартной установке.

Тем не менее понимание важности порядка контактов и стандартов оконцевания остается полезным, особенно при диагностике неисправностей и изготовлении нестандартных кабелей.

Распространенные стандарты оконцевания

Оконцевание коннекторов RJ45 обычно выполняется по схемам T568A или T568B. Оба стандарта определяют порядок укладки пар кабеля внутри разъема. Главное правило — соблюдать единый стандарт на обоих концах линии, если не требуется специальный тип кабеля.

При большинстве сетевых развертываний техники выбирают один стандарт для всего объекта и строго следуют ему, чтобы избежать путаницы и ошибок при монтаже.

RJ45 и RJ11: в чем разница

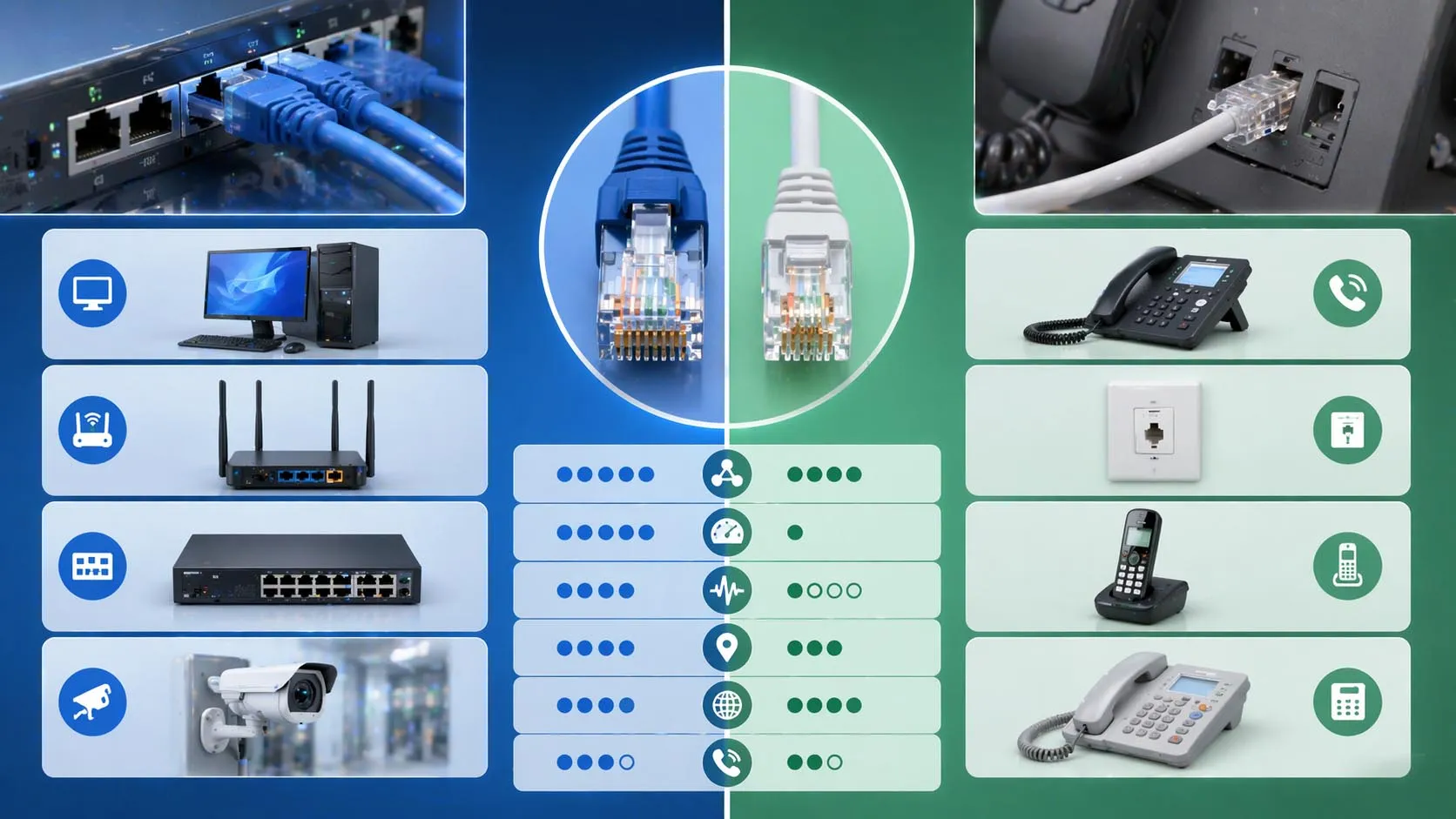

RJ45 и RJ11 — оба являются модульными разъемами, но имеют совершенно разное назначение. RJ45 предназначен в основном для сетей передачи данных Ethernet, а RJ11 — для телефонных и аналоговых голосовых линий. Различия касаются физического размера, количества контактов, типа сигнала и типовых сценариев применения.

Понимание этой разницы важно при проектировании систем, так как современные объекты часто используют оба типа разъемов. Например, IP-телефон подключается к сети через RJ45, а аналоговый шлюз использует порт RJ11 для телефонной линии.

RJ45 используется для сетей Ethernet и IP-связи, а RJ11 — в основном для традиционных телефонных и аналоговых линий.

Распространенные области применения коннектора RJ45

Офисные и корпоративные сети

RJ45 повсеместно используется в офисах для подключения настольных компьютеров, принтеров, IP-телефонов, коммутаторов и маршрутизаторов. Он формирует физический слой для повседневного проводного доступа к сети в корпоративных и государственных учреждениях.

Благодаря стандартизации и удобству коммутации он подходит как для новых установок, так и для постепенного масштабирования сети.

IP-телефония и унифицированные коммуникации

Большинство SIP-телефонов и IP-терминалов используют порты RJ45 для подключения к сети. В таких инфраструктурах соединение RJ45 позволяет устройствам подключаться к локальной сети, регистрироваться на IP-АТС или SIP-платформе и часто получать питание по технологии PoE.

Поэтому RJ45 является неотъемлемым разъемом в современных системах голосовой связи, интегрированных в общую IP-инфраструктуру.

Системы безопасности и видеонаблюдения

RJ45 широко применяется в IP-камерах, сетевых видеорегистраторах, контроллерах доступа, переговорных пунктах и другом оборудовании систем безопасности. Во многих из этих систем один кабель Ethernet передает одновременно данные и питание при поддержке PoE.

Это упрощает развертывание в кампусах, парковках, промышленных зонах, транспортных объектах и общественных зданиях.

Промышленный Ethernet и автоматизация

В промышленных условиях RJ45 часто используется для промышленных коммутаторов, панелей оператора (HMI), контроллеров, шлюзов и коммутационного оборудования на базе Ethernet. Для тяжелых условий эксплуатации могут потребоваться усиленные корпуса или защищенные интерфейсы, но стандартный формат RJ45 остается основным в проектировании промышленных систем связи.

Это делает его актуальным не только в коммерческих локальных сетях, но и в производстве, энергетике, транспортном управлении и системах промышленного мониторинга.

Серверные помещения и коммутационные системы

Коннекторы RJ45 являются базовым элементом стоек, патч-панелей, сетевых шкафов и серверных комнат. Они помогают упорядочить структурированные сетевые линии, что критически важно для диагностики неисправностей, управления портами и планирования масштабируемой инфраструктуры.

В грамотно спроектированных системах упорядоченная коммутация на основе RJ45 обеспечивает надежность сети и долгосрочную обслуживаемость.

Преимущества использования RJ45

Широкая стандартизация и доступность

Коннекторы RJ45, кабели, розетки, патч-панели и инструменты продаются повсеместно по всему миру. Развитая экосистема снижает сложность закупок и позволяет реализовывать проекты любого масштаба по единому стандарту.

Для подрядчиков, интеграторов и обслуживающих команд это снижает барьеры при развертывании и упрощает планирование запасов запчастей.

Универсальность для множества сетевых систем

RJ45 не ограничен только офисными ИТ-сетями. Он подходит для коммуникационных сетей, систем безопасности, IP-телефонии, промышленной автоматизации, инженерных систем зданий и подключения периферийных устройств. Такая гибкость делает его одним из самых практичных типов разъемов в современной инфраструктуре.

В многоцелевых проектах единый стандарт разъема упрощает обучение персонала и полевую поддержку.

Поддержка масштабируемой IP-инфраструктуры

Поскольку RJ45 неразрывно связан с технологией Ethernet, он естественно вписывается в масштабируемую IP-архитектуру. Организации могут начинать с небольшой сети и постепенно расширять ее, сохраняя единый физический интерфейс для множества устройств и сервисов.

Это помогает сделать развитие сети упорядоченным, модульным и экономически эффективным.

Недостатки RJ45

Производительность зависит от качества кабеля и монтажа

Несмотря на поддержку высокоскоростной передачи данных, производительность определяется не только самим коннектором. Категория кабеля, качество оконцевания, трассировка линии, электромагнитная обстановка и длина соединения влияют на итоговые характеристики сети.

Неправильная обжимка, нарушение экранирования или использование несовместимых компонентов снижают производительность и вызывают сетевые неисправности.

Не подходит для агрессивных сред без дополнительной защиты

Стандартные коннекторы RJ45 идеально подходят для внутренней установки, но для тяжелых промышленных, морских, пыльных, влажных и вибронагруженных условий требуются специальные защищенные корпуса, герметичные разъемы и промышленные модификации.

В таких системах RJ45 может использоваться, но требует дополнительной защиты для соответствия требованиям надежности.

Заключение

Коннектор RJ45 — это стандартный модульный интерфейс для медных сетей Ethernet и один из важнейших физических компонентов современных проводных систем связи. Его восьмиконтактная конструкция, широкая совместимость, поддержка высокоскоростной передачи данных и соответствие стандартам структурированной прокладки делают его незаменимым в офисах, кампусах, промышленных площадках, диспетчерских и сетях безопасности.

От компьютеров и коммутаторов до IP-телефонов, камер и устройств с питанием PoE — RJ45 обеспечивает привычный и надежный способ подключения для масштабируемой IP-инфраструктуры. Для специалистов по сетям, системам связи и интеллектуальным инженерным системам понимание принципов работы RJ45 является основой правильного планирования монтажа и проектирования систем.

Проще говоря, RJ45 — это не просто сетевой штекер. Это ключевой интерфейс, который практично, стандартизированно и эффективно объединяет современные цифровые коммуникационные среды.

Часто задаваемые вопросы

Для чего используется коннектор RJ45?

Коннекторы RJ45 предназначены в основном для построения сетей Ethernet. Они соединяют медные кабели витой пары с коммутаторами, маршрутизаторами, компьютерами, IP-телефонами, камерами и другим сетевым оборудованием.

Является ли RJ45 синонимом Ethernet?

Не совсем. Ethernet — это сетевая технология, а RJ45 — распространенный формат разъема для медных кабелей и портов Ethernet.

Может ли RJ45 передавать одновременно данные и питание?

Да, во многих приложениях соединения RJ45 поддерживают технологию PoE, позволяя совместимым устройствам получать по одному кабелю сетевые данные и электропитание.

В чем разница между RJ45 и RJ11?

RJ45 используется для сетей передачи данных Ethernet, а RJ11 — для традиционных телефонных и аналоговых голосовых линий. RJ45 имеет больший размер и большее количество контактов.

Какие устройства обычно используют RJ45?

К распространенным устройствам относятся компьютеры, коммутаторы, маршрутизаторы, IP-телефоны, IP-камеры, беспроводные точки доступа, принтеры, промышленные шлюзы и сетевое видеонаблюдающее оборудование.

Активно ли используется RJ45 сегодня?

Да. RJ45 остается одним из самых востребованных разъемов в проводных сетях и сохраняет важное значение при развертывании корпоративных, промышленных, систем безопасности и коммуникационных инфраструктур.
