Разъем RJ11 — один из самых узнаваемых интерфейсов в традиционных системах голосовой связи. Его широко связывают с телефонами, факсами, DSL-оборудованием и другими устройствами связи с невысокой полосой пропускания, которые используют аналоговую или узкополосную передачу сигналов. Хотя новые IP-системы сегодня доминируют во многих современных сетях, RJ11 по-прежнему важен в телефонии, инфраструктуре зданий, промышленных голосовых интерфейсах и модернизации устаревших систем связи.

На практике RJ11 ценится за простоту, компактность, низкую стоимость и легкость внедрения. Он десятилетиями использовался в жилых, коммерческих и учрежденческих средах, где требуется надежное голосовое подключение на уровне линии. Даже в современных проектах монтажники, системные интеграторы и управляющие объектами по-прежнему встречают порты RJ11 при работе с аналоговыми телефонами, линиями PSTN, шлюзами, расширениями PBX, дозвонщиками сигнализации и некоторыми устройствами интеркома.

Разъемы RJ11 обычно используются для аналоговых телефонных линий и связанных коммуникационных интерфейсов.

Что такое разъем RJ11?

Разъем RJ11 — это небольшой модульный коннектор, обычно используемый для телефонной проводки. Он обычно предназначен для одной телефонной линии и использует компактный формат вилки и розетки, который легко вставлять, вынимать и оконцовывать. В повседневных ситуациях RJ11 — это разъем, который люди ассоциируют со стационарными телефонами и настенными телефонными розетками.

Термин “RJ” происходит от “Registered Jack” — стандартизованного интерфейсного формата, исторически используемого в телекоммуникациях. RJ11 относится к определенному типу модульного соединения для голосовых цепей. Хотя термин часто используют свободно, RJ11 обычно описывает корпус разъема на 6 позиций с меньшим количеством фактически установленных металлических контактов, чаще всего для одной аналоговой линии.

Поскольку RJ11 физически меньше сетевых разъемов, таких как RJ45, он хорошо подходит для голосовых терминалов и компактных устройств связи. Он предназначен для простого подключения, а не для передачи высокоскоростных данных, поэтому продолжает встречаться в традиционной телефонии, а не в Ethernet-сетях.

RJ11 лучше понимать как компактный модульный разъем, созданный в первую очередь для соединений аналоговых телефонных линий, а не для современных Ethernet-сетей передачи данных.

Базовая структура разъема RJ11

Компактная модульная конструкция

Разъем RJ11 обычно использует корпус на 6 позиций. На практике это означает, что пластиковый корпус может вместить до шести позиций, но не все они обязательно оснащаются металлическими контактами. Самый распространенный телефонный вариант использует центральную пару, которой достаточно для одной голосовой линии.

Такая модульная конструкция ускорила и стандартизировала монтаж в домах, офисах, гостиницах, школах и коммуникационных помещениях. Вместо жесткого подключения каждого телефона техники могли использовать подключение по принципу plug-and-play для оконечных устройств и линейных интерфейсов.

Распространенное расположение контактов

В стандартных одно-линейных телефонных применениях наиболее важны два центральных контакта. Они несут основную аналоговую голосовую линию. Некоторые близкие модульные варианты используют дополнительные контакты для дополнительных линий или вспомогательных функций, но базовое применение RJ11 сосредоточено на средней паре.

Такая простая схема — одна из причин, по которым RJ11 так долго оставался популярным. Он обеспечивает основную потребность голосовой связи без сложности более крупных разъемов, предназначенных для данных или многопарной структурированной кабельной системы.

Фиксирующая защелка и простая установка

Как и другие модульные вилки, RJ11 использует пластиковую фиксирующую защелку, которая защелкивается в соответствующей розетке. Это создает надежное механическое соединение и при этом позволяет легко заменять кабель. Для монтажников и обслуживающих групп это означает, что неисправные трубки, шнуры или линейные перемычки часто можно быстро заменить без серьезной перекладки проводки.

Это особенно полезно в средах с большим числом голосовых точек, таких как стойки регистрации, гостиничные номера, посты охраны, диспетчерские точки, медицинские станции и устаревшие PBX-развертывания.

Основные особенности разъема RJ11

Малый размер и простой интерфейс

Одна из наиболее очевидных особенностей RJ11 — компактный форм-фактор. Он занимает очень мало места на устройстве, поэтому давно применяется в телефонах, модемах, дозвонщиках и настенных розетках. Для производителей оборудования это помогает сохранять компоновку терминалов чистой и практичной.

Простота интерфейса также снижает путаницу в голосовых установках. Техник может быстро определить тип порта и понять, что он предназначен для телефонной линии, а не для Ethernet-аплинка.

Подходит для аналоговых голосовых цепей

RJ11 оптимизирован для традиционной телефонии и других низкочастотных сигнальных приложений. Он широко применяется для аналоговой голосовой связи, передачи сигнала звонка и линейных телефонных функций. Во многих системах он соединяет конечные устройства с коммутируемой телефонной сетью общего пользования, аналоговыми расширениями PBX или голосовыми шлюзами.

Поэтому RJ11 особенно распространен там, где аналоговые терминалы должны сосуществовать с новой инфраструктурой. Например, VoIP-шлюз может предоставлять интерфейсы FXS или FXO через порты RJ11, чтобы интегрировать старые телефоны или линейные транки в IP-коммуникационную платформу.

RJ11 по-прежнему широко применяется там, где аналоговые голосовые устройства должны подключаться надежно и просто.

Низкая стоимость и широкая доступность

Разъемы RJ11, шнуры и инструменты для оконцовки недороги и широко доступны на мировом рынке. Это делает их практичными для массовой замены, регулярного обслуживания и расширения устаревших систем. В проектах, где аналоговые линии все еще необходимы, RJ11 помогает удерживать затраты на материалы и обслуживание на приемлемом уровне.

Поскольку формат используется много лет, также легко найти совместимые кабели, телефонные трубки, разветвители, соединители, настенные розетки и интерфейсные аксессуары.

Быстрая замена в полевых условиях

Еще одна практическая особенность — простое обслуживание. Если телефонный шнур поврежден или устройство переносится, обслуживающие группы часто могут заменить или перенаправить соединение RJ11 за несколько минут. Это поддерживает быстрое восстановление на сервисных стойках, общественных пунктах, в общежитиях и офисах объектов, где голосовая связь остается операционно важной.

В смешанных старых и новых средах такая простота обращения делает RJ11 полезным мостом между устаревшими практиками проводки и текущими модернизациями связи.

Как обычно используется проводка RJ11

Однолинейное телефонное подключение

Самое распространенное применение RJ11 — одна аналоговая телефонная линия. В этой схеме центральная пара несет активную линию. Этого достаточно для стандартных голосовых вызовов, и это остается классической схемой для настольных телефонов, настенных телефонов и многих простых голосовых терминалов.

Поскольку требования к проводке минимальны, такую схему легко оконцовывать и диагностировать. Если на центральной паре присутствуют линейное напряжение, тон или звонок, конечное устройство обычно может работать без дополнительной сложности.

Поддержка близких модульных вариантов

В реальной эксплуатации люди иногда широко называют RJ11 несколько похожих телефонных модульных разъемов, даже когда точное число контактов отличается. Поэтому термин иногда вызывает путаницу. Однако в большинстве обсуждений оборудования “порт RJ11” по-прежнему ясно указывает на телефонный аналоговый интерфейс, а не на порт сети данных.

При изучении спецификаций всегда полезно проверить точное число контактов и предполагаемый тип сигнала, особенно при работе со шлюзами, PBX-оборудованием, устройствами доступа или аппаратурой связи сигнализации.

Не предназначен для Ethernet-сетей

Хотя RJ11 и RJ45 могут казаться похожими неспециалистам, они предназначены для разных целей. RJ11 обычно используется для телефонных линий, а RJ45 является стандартным модульным разъемом для Ethernet-сетей. Подключение неправильного кабеля к неправильному интерфейсу может привести к ошибкам монтажа или несовместимости оборудования.

В коммуникационных проектах важна четкая маркировка, особенно там, где рядом существуют аналоговая телефония, IP-телефония, контроль доступа, системы сигнализации и структурированная кабельная система.

RJ11 и RJ45: в чем разница?

RJ11 и RJ45 — модульные разъемы, но относятся к разным категориям применения. RJ11 в основном связан с телефонией и аналоговыми цепями, а RJ45 — с Ethernet-сетями передачи данных. Различие не только функциональное, но и физическое: RJ45 шире и поддерживает больше проводников.

Для техников и покупателей понимание этой разницы помогает избежать ошибок при закупке, установке оборудования и планировании кабелей. Коммуникационная система может содержать интерфейсы RJ11 и RJ45, но каждый выполняет свою роль в общей топологии.

RJ11 связан с аналоговой голосовой связью, а RJ45 — с IP-сетями передачи данных. Они могут выглядеть похожими, но не являются взаимозаменяемыми в проектировании систем.

Распространенные применения разъема RJ11

Стационарные и настольные телефоны

Самое классическое применение RJ11 — телефонная трубка или линейный шнур, используемый со стационарными телефонами. Дома, офисы, гостиничные номера, стойки регистрации и общественные сервисные пункты долгое время использовали телефонную проводку на базе RJ11 для повседневной связи.

Даже в местах, переходящих на полностью IP-инфраструктуру, аналоговые телефоны могут оставаться для резервных линий, постов охраны, аварийных телефонов лифтов или выделенных служебных цепей.

PBX и системы аналоговых расширений

Многие PBX-системы и схемы аналоговых расширений используют интерфейсы RJ11 для подключения телефонных аппаратов или точек распределения линий. В устаревших бизнес-средах такие интерфейсы остаются распространенными в филиалах, служебных зданиях, общежитиях, складах и административных объектах.

Во время модернизации связи RJ11 часто продолжает играть роль, потому что аналоговые телефоны и существующая проводка могут оставаться работоспособными и экономичными. В таком случае адаптеры, шлюзы или гибридные PBX помогают продлить срок службы системы без немедленной полной замены.

VoIP-шлюзы и телефонное преобразование

Во многих современных интеграционных сценариях RJ11 встречается на портах FXS и FXO голосовых шлюзов. Эти порты позволяют подключать аналоговые устройства или линии PSTN к IP-коммуникационной среде. Это особенно полезно, когда организация хочет сохранить старые телефоны, аналоговые транки или специальные устройства, одновременно внедряя SIP или IP PBX.

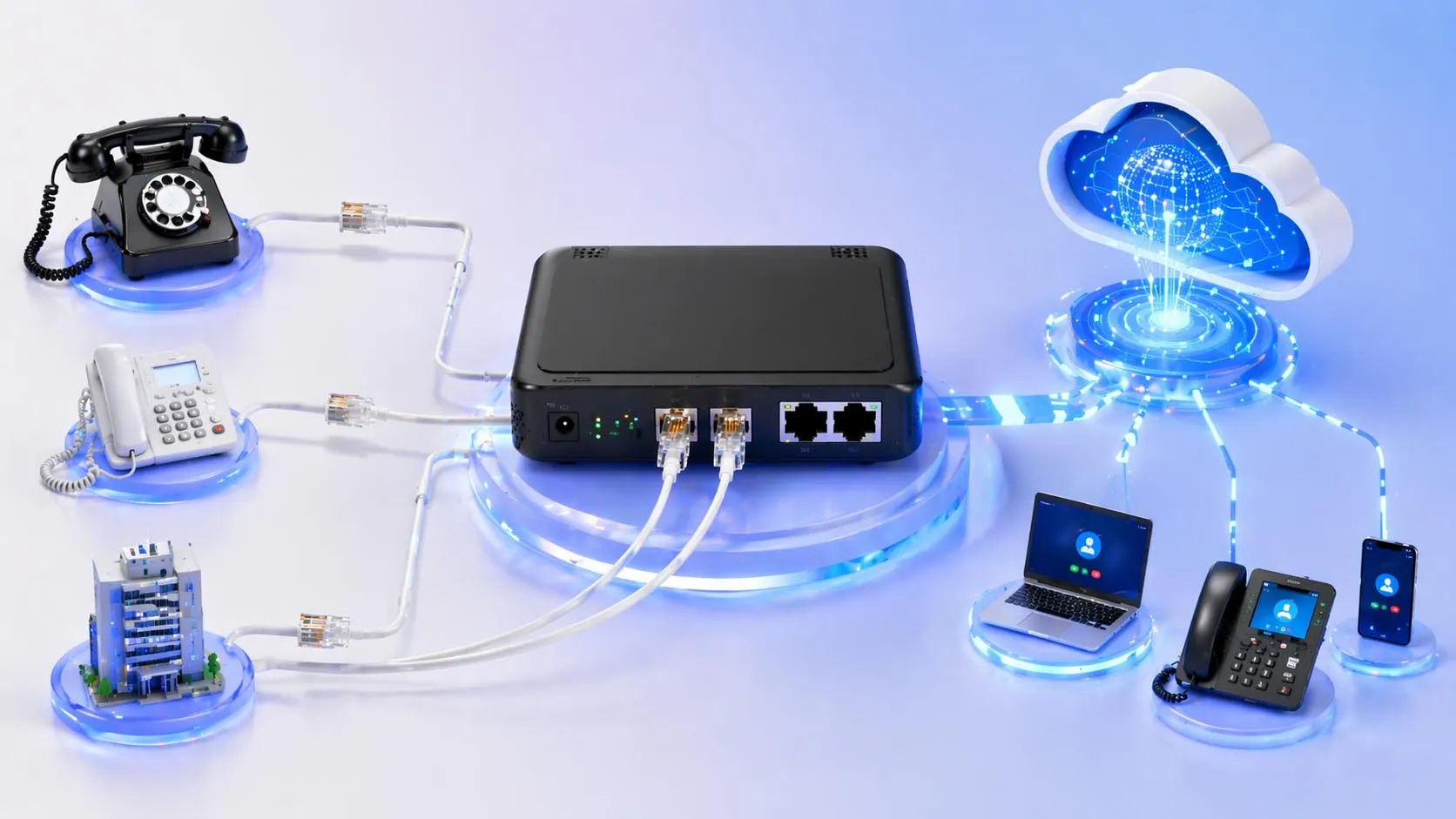

Например, аналоговые телефоны в старых помещениях или рабочих зонах могут подключаться по RJ11 к FXS-шлюзу, а сам шлюз соединяется с IP-сетью через Ethernet. Такой подход дает практичный путь миграции без немедленной замены всех конечных устройств.

RJ11 часто встречается на интерфейсах аналоговых шлюзов, которые соединяют устаревшую телефонию с современными IP-системами.

Факсы, дозвонные устройства и DSL-оборудование

RJ11 также широко использовался с факсами, dial-up модемами, DSL-сплиттерами и связанными телеком-устройствами. Хотя некоторые из этих применений теперь менее распространены, они все еще присутствуют во многих учреждениях, административных офисах, сервисных стойках и инфраструктурных системах.

В некоторых регионах и отраслях такие устройства остаются частью рабочих процессов, процедур соответствия или резервной связи, поэтому поддержка RJ11 все еще важна.

Панели сигнализации, аварийные телефоны и специальные терминалы

Некоторые панели сигнализации, лифтовые телефоны, точки связи в зданиях и специальные устройства отчетности также используют интерфейсы RJ11. В таких средах главная задача — не высокоскоростная сеть, а стабильный прямой доступ к линии для простых голосовых или сигнальных функций.

Поэтому RJ11 остается актуальным в управлении объектами и промышленных модернизациях. Даже когда основная магистраль становится IP-ориентированной, некоторые критические периферийные устройства продолжают зависеть от аналоговых интерфейсов по причинам совместимости или регулирования.

Преимущества использования RJ11

Легко понять и внедрить

RJ11 знаком как монтажникам, так и пользователям. Формат разъема интуитивен, принцип проводки прост, а аппаратная экосистема зрелая. Это снижает порог обучения обслуживающего персонала и упрощает полевой монтаж.

В небольших объектах или голосовых цепях такая простота может быть реальным операционным преимуществом.

Полезен для непрерывности устаревших систем

Многие организации не могут заменить все аналоговые устройства сразу. RJ11 помогает сохранить непрерывность работы установленных телефонов, факс-линий, дозвонщиков сигнализации и аналоговых интерфейсов управления. Это снижает давление модернизации и позволяет обновлять связь поэтапно.

Для проектировщиков систем такой поэтапный переход часто практичнее полной и немедленной замены инфраструктуры.

Надежен для узкоспециализированных линейных соединений

Когда требуется базовое телефонное подключение, RJ11 остается эффективным и проверенным вариантом. Он не пытается обслуживать все коммуникационные потребности. Его сила — в качественном выполнении узкой задачи: обеспечении простого физического интерфейса для аналоговой голосовой связи и связанных телеком-цепей.

Такая специализация — одна из причин, почему он так долго используется в самых разных средах.

Ограничения RJ11

Не подходит для высокоскоростных сетевых данных

RJ11 не следует рассматривать как замену Ethernet-подключению. Он не предназначен для требований структурированной передачи данных в современных LAN-средах. Устройства, такие как IP-телефоны, компьютеры, беспроводные точки доступа и камеры, обычно используют сетевые подключения RJ45, а не линейные интерфейсы RJ11.

Использование правильного типа разъема важно как для производительности, так и для совместимости системы.

Ограниченная роль в полностью IP-средах

По мере миграции коммуникационных систем к SIP, VoIP и единым IP-платформам роль RJ11 становится более специализированной. Он все еще полезен, но чаще на краю системы, а не в ее ядре. Его присутствие сильнее всего в гибридных развертываниях, сохранении устаревших систем и аналоговых интерфейсах.

Это означает, что RJ11 больше не является универсальным коммуникационным разъемом, каким был раньше, но все еще имеет значительную ценность там, где нужна поддержка аналоговой линии.

Заключение

Разъем RJ11 — это компактный модульный интерфейс, в основном используемый для телефонных и аналоговых коммуникационных линий. Долгая история, простая структура, низкая стоимость и широкая совместимость сделали его стандартным компонентом телефонии на десятилетия. Даже когда современные коммуникации переходят к IP-сетям, RJ11 остается важным в настольных телефонах, PBX-расширениях, факс-линиях, шлюзах, аварийных телефонах и многих гибридных системных проектах.

Для всех, кто работает с голосовой инфраструктурой, модернизацией зданий, аналоговыми устройствами или интеграцией шлюзов, понимание RJ11 по-прежнему полезно. Оно помогает отличать телефонные интерфейсы от Ethernet-портов, лучше планировать монтаж и проще подключать устаревшее оборудование к современным коммуникационным средам.

Кратко говоря, RJ11 — это маленький разъем с очень конкретной ролью: надежное аналоговое линейное подключение там, где все еще нужны простые, практичные и проверенные телефонные интерфейсы.

FAQ

RJ11 — это то же самое, что телефонный разъем?

В повседневном употреблении — да. RJ11 — это разъем, который большинство людей имеет в виду, говоря о традиционной телефонной вилке или разъеме телефонной линии.

Можно ли использовать RJ11 для Ethernet?

Нет. RJ11 обычно предназначен для телефонных и аналоговых линейных применений, тогда как Ethernet использует разъемы типа RJ45 и структурированную сетевую кабельную систему.

Какие устройства обычно используют RJ11?

Типичные примеры включают стационарные телефоны, факсы, модемы, аналоговые расширения PBX, DSL-оборудование, дозвонщики сигнализации и порты шлюзов FXS или FXO.

Какое главное преимущество RJ11?

Его главное преимущество — простота. RJ11 компактен, легко устанавливается, недорог и хорошо подходит для подключений аналоговых голосовых линий.

Используется ли RJ11 сегодня?

Да. Хотя он менее центральный в полностью IP-средах, RJ11 все еще широко используется в устаревшей телефонии, аналоговых интерфейсах, гибридных системах связи и специальных голосовых устройствах.

Чем RJ11 отличается от RJ45?

RJ11 в основном используется для аналоговых телефонных линий, а RJ45 — для Ethernet-сетей. RJ45 крупнее и поддерживает сетевые приложения передачи данных, для которых RJ11 не предназначен.
