Power over Ethernet, обычно сокращаемый как PoE, означает способность передавать как данные, так и электрическое питание по одному и тому же кабелю Ethernet. На практике это означает, что сетевой коммутатор или инжектор может запитывать совместимое оконечное устройство без необходимости использования отдельного локального адаптера питания. Конкретный стандарт, рассматриваемый в этой статье, — IEEE 802.3af, исходный широко принятый стандарт PoE, который установил общий способ безопасной передачи питания по кабелям Ethernet на витых парах.
Хотя более новые стандарты, такие как 802.3at и 802.3bt, теперь поддерживают более высокие уровни мощности, 802.3af остается весьма актуальным. Он по-прежнему широко используется для IP-телефонов, базовых точек беспроводного доступа, компактных IP-камер, домофонов, считывателей карт и многих других сетевых устройств, которым не требуются большие бюджеты питания. Для многих корпоративных и промышленных развертываний 802.3af по-прежнему представляет собой наиболее практичный баланс между простотой, совместимостью и стоимостью установки.
Что такое IEEE 802.3af PoE?
Основное определение
IEEE 802.3af — это исходная стандартизированная форма PoE для сетей Ethernet. Он определяет, как электрическое питание обнаруживается, согласовывается и передается от оборудования-источника питания (Power Sourcing Equipment, PSE) к питаемому устройству (Powered Device, PD) по стандартному кабелю Ethernet. В повседневном языке развертывания PSE обычно является портом PoE-коммутатора или промежуточным инжектором (midspan injector), а PD — оконечным устройством, таким как IP-телефон, камера или беспроводной терминал.
Стандарт решил важную проблему развертывания. До появления стандартизированного PoE многим сетевым устройствам требовались как кабель для данных, так и близлежащая розетка переменного тока. С 802.3af установщики смогли размещать устройства там, где они наиболее полезны, а не только там, где случайно оказались доступны розетки. Это изменение помогло ускорить внедрение IP-телефонии, беспроводных точек доступа, монтируемых на потолке, и сетевых устройств для зданий.
Почему 802.3af все еще важен
Легко предположить, что исходный стандарт PoE устарел, но на самом деле большинство реальных сетей работают не так. Большое количество периферийных устройств по-прежнему отлично работают в пределах энергетического бюджета 802.3af. Если устройству требуется только скромное питание, использование 802.3af может упростить выбор коммутатора, снизить нагрузку на планирование питания и улучшить обратную совместимость в смешанных средах.
Вот почему многие корпоративные, транспортные, промышленные и коммерческие проекты по-прежнему включают оконечные устройства 802.3af, даже если более широкая сеть также поддерживает PoE+ или более высокие стандарты. Исходный стандарт остается частью практической основы современных периферийных сетей, особенно для устройств, которые ставят стабильную связь выше высокого энергопотребления.
Типичное развертывание 802.3af использует один кабель Ethernet для передачи как сетевого подключения, так и питания на совместимое оконечное устройство, например IP-телефон.
Как работает PoE 802.3af?
Оборудование-источник питания и питаемые устройства
Любое развертывание 802.3af начинается с двух ролей. Первая — оборудование-источник питания (PSE). Это сторона, которая обеспечивает питание, обычно PoE-совместимый коммутатор Ethernet или автономный инжектор. Вторая — питаемое устройство (PD), то есть оконечное устройство, предназначенное для получения питания через Ethernet. Стандарт существует для того, чтобы эти две стороны могли распознавать друг друга и безопасно взаимодействовать.
Этот шаг безопасности важен. PoE-совместимый коммутатор не просто постоянно подает питание на каждый медный порт. Сначала он проверяет, действительно ли подключенное устройство предназначено для получения PoE. Это предотвращает случайную подачу питания на не-PoE оборудование и делает смешанные развертывания более управляемыми.
Обнаружение, классификация и передача питания
Упрощенно, 802.3af работает поэтапно. Сначала PSE выполняет обнаружение, чтобы убедиться, что подключено допустимое питаемое устройство. Затем он может выполнить классификацию для оценки потребностей устройства в питании. После этого порт подает рабочее питание и продолжает мониторинг линии, чтобы поддерживать или отключать питание по мере необходимости.
С точки зрения развертывания, это одна из причин, почему PoE кажется таким практичным. Установщики могут подключить совместимое устройство и позволить сети делать все остальное. Коммутатор определяет, имеет ли оконечное устройство право на питание, выделяет подходящий бюджет и поддерживает устройство в сети без необходимости отдельного электромонтажа в месте расположения устройства.
Почему 15,4 Вт не означает, что оконечное устройство получает 15,4 Вт
Одно из самых распространенных недопониманий относительно 802.3af касается самого числа мощности. Стандарт обычно описывается как обеспечивающий до 15,4 ватт, но эта цифра относится к максимальной мощности, доступной на стороне источника. Из-за того, что часть мощности теряется в кабеле, максимальная гарантированная мощность, доступная питаемому устройству, ниже.
В большинстве технических сводок этот используемый максимум на стороне устройства указывается как 12,95 ватт. Эта разница важна при реальном выборе продукции. Устройство может называться питаемым через PoE, но если его фактическое потребление при полной работе превышает лимит 802.3af на стороне PD, ему может потребоваться 802.3at. Вот почему тщательное планирование бюджета питания важно даже в остальном простых Ethernet-установках.
Технические характеристики 802.3af
Уровень мощности и модель каблирования
IEEE 802.3af обычно ассоциируется с мощностью до 15,4 Вт от PSE и до 12,95 Вт, доступными на PD. С точки зрения развертывания, это делает его подходящим для оконечных устройств умеренной мощности, а не для высоконагруженных устройств. Он был разработан вокруг стандартного кабеля Ethernet на витой паре и стал широко ассоциироваться со средами 10/100 и Gigabit Ethernet по мере развития сетей.
В практических проектах это означает, что 802.3af обычно хорошо работает для голосовых терминалов, недорогих видеоустройств, компонентов контроля доступа, компактных домофонных терминалов и легких беспроводных оконечных устройств. Когда задействованы нагреватели, механизмы панорамирования/наклона/зума, большие дисплеи или более мощные радиомодули, планировщики часто переходят на PoE+ или выше.
Совместимость и сосуществование с более новыми поколениями PoE
Другая причина, по которой 802.3af остается полезным, — совместимость экосистемы. Современные сети PoE часто содержат смесь устройств из нескольких классов питания. Более новый коммутатор может поддерживать 802.3af, 802.3at и 802.3bt на разных портах или на одной платформе, в то время как многие оконечные устройства по-прежнему потребляют только мощность уровня 802.3af.
Эта обратная совместимость помогает организациям обновляться постепенно. Им не нужно заменять каждый телефон, домофон или камеру только потому, что уровень коммутации перешел на более новый стандарт. Пока PSE и PD правильно согласовывают параметры, маломощные устройства могут продолжать нормально работать в более широкой смешанной среде питания.
Отношение к инжекторам PoE и промежуточным устройствам (midspans)
Не каждое развертывание 802.3af начинается с PoE-коммутатора. Во многих сценариях модернизации на объекте уже могут быть установлены не-PoE коммутаторы. В этом случае промежуточный инжектор может быть вставлен между коммутатором и оконечным устройством для добавления питания при сохранении пути передачи данных Ethernet. Это часто полезно, когда лишь небольшому числу периферийных устройств требуется PoE.
Это делает 802.3af особенно удобным для поэтапных обновлений. Организация может начать с нескольких IP-телефонов или точек доступа, запитываемых через инжекторы, а затем перейти к интегрированной PoE-коммутации по мере роста числа питаемых оконечных устройств. Стандарт поддерживает оба подхода без изменения логики работы оконечного устройства.
Основные области применения PoE 802.3af
IP-телефоны и коммуникационные терминалы
Одно из классических применений 802.3af — IP-телефония. IP-телефоны значительно выигрывают от развертывания с одним кабелем, поскольку им требуется как сетевой доступ, так и надежное рабочее питание. PoE упрощает установку на столах, помогает поддерживать чистоту кабельных трасс и позволяет обеспечить резервное питание через централизованные ИБП на уровне коммутации, а не с помощью локальных адаптеров на каждом столе.
Это одна из причин, почему PoE изначально стал тесно ассоциироваться с корпоративной телефонией. Даже сегодня многие настольные телефоны, настенные телефоны, SIP-домофоны и компактные пейджинговые терминалы комфортно вписываются в энергетический бюджет 802.3af.
Точки беспроводного доступа и легкая сетевая инфраструктура
Точки беспроводного доступа — еще одно распространенное применение 802.3af, особенно в ранних поколениях Wi-Fi или в маломощных внутренних развертываниях. Размещение на потолке становится намного проще, когда не требуется выделенная розетка переменного тока. Одна линия структурированной кабельной системы может обеспечить как восходящую линию связи, так и рабочее питание.
Не каждая современная точка доступа может оставаться в пределах лимитов мощности 802.3af, но многие более мелкие или ограниченные по функциям модели могут. Это делает стандарт полезным в офисах, школах, торговых зонах, временных помещениях и филиалах, где приемлемы умеренные характеристики и важна простота установки.
IP-камеры, домофоны и оконечные устройства контроля доступа
802.3af также широко используется для систем безопасности и управления зданием. Стационарные IP-камеры, компактные видео- или аудиодомофоны, дверные станции, считыватели карт и некоторые шлюзы для датчиков или сигнализации часто используют PoE, поскольку они устанавливаются в периферийных точках сети, где местное питание может быть неудобным или дорогостоящим.
В этих сценариях централизованная передача питания имеет второе преимущество: обслуживание становится проще. Когда оконечные устройства запитываются через управляемые коммутаторы, администраторы могут отслеживать состояния питания портов, более четко планировать бюджеты питания и в некоторых средах удаленно перезапускать проблемные устройства без отправки кого-либо на объект.

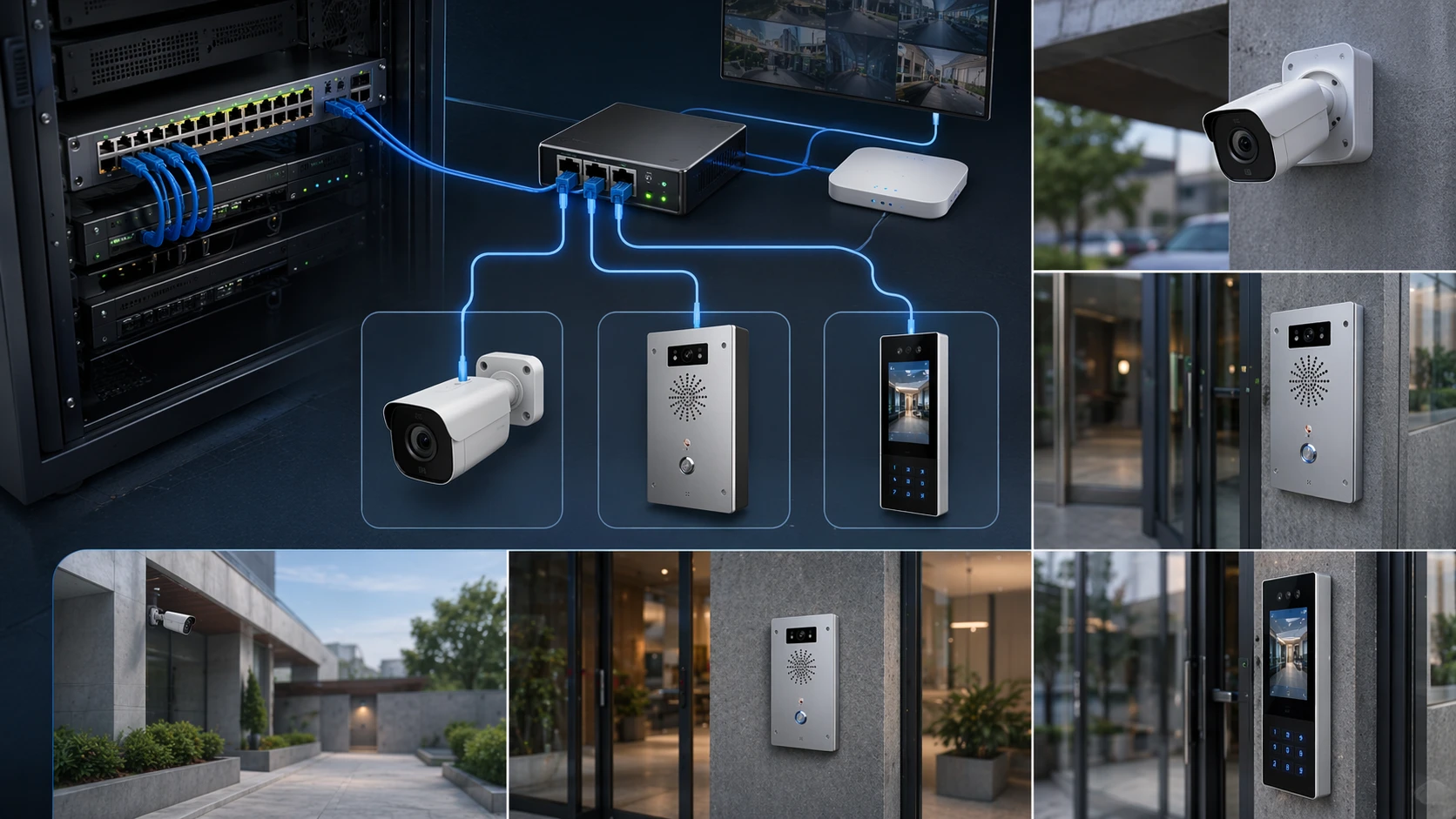

PoE 802.3af обычно используется для периферийных устройств, таких как стационарные камеры, домофонные терминалы и считыватели контроля доступа, где установка с одним кабелем снижает сложность работы на объекте.
Преимущества 802.3af в реальных развертываниях
Более простая установка
Самое очевидное преимущество также наиболее важно на практике: меньше кабелей и меньше локальных источников питания. Использование одной линии Ethernet для данных и питания снижает усилия по установке, устраняет зависимость от близлежащих розеток и дает проектировщикам больше гибкости в размещении устройств.
Это особенно ценно в коридорах, вестибюлях, классах, складах, терминалах, контрольных точках и проектах модернизации, где добавление электрической инфраструктуры было бы медленнее или дороже, чем расширение структурированной кабельной системы.
Централизованное управление питанием
PoE переносит большую часть логики питания обратно на сетевой уровень. Вместо того чтобы полагаться на множество разрозненных адаптеров, организация может управлять питанием от инфраструктуры коммутаторов или централизованно размещенных инжекторов. Это может повысить отказоустойчивость, когда уровень коммутации обеспечен резервным питанием от ИБП, а также может упростить устранение неисправностей, когда оконечное устройство не загружается.
Для систем связи централизованное питание часто более ценно, чем ожидают люди. Если настольные телефоны, домофоны или пейджинговые устройства питаются от сети, а основной путь коммутации имеет резервное питание, голосовые услуги и услуги оповещения могут оставаться доступными, даже когда местное питание переменного тока в зонах пользователей прервано.
Более чистое масштабирование для распределенных оконечных устройств
Когда проект расширяется с нескольких устройств до десятков или сотен, 802.3af помогает поддерживать более согласованный дизайн периферии. Установщикам не нужно планировать наличие отдельной розетки для каждого оконечного устройства. Вместо этого они могут рассчитать бюджеты питания коммутаторов и количество портов в рамках процесса проектирования сети.
Это одна из причин, почему PoE стал такой важной частью современных развертываний унифицированных коммуникаций и умных зданий. Ценность не только в питании одного устройства. Она заключается в предоставлении распределенным оконечным устройствам более повторяемой и поддерживаемой модели развертывания на всем объекте.
802.3af против PoE+ и более новых стандартов
Где достаточно 802.3af
802.3af обычно достаточно, когда оконечное устройство выполняет целенаправленную работу со скромным энергопотреблением. Типичные примеры включают многие настольные телефоны, базовые домофонные станции, компактные точки доступа, считыватели карт и стационарные камеры без тяжелых вспомогательных функций. В этих случаях переход на более высокий класс PoE может не дать никаких практических преимуществ.
По этой причине многие сети продолжают использовать оконечные устройства 802.3af, даже если само коммутационное оборудование поддерживает стандарты более высокой мощности. Сопоставление оконечного устройства с правильным уровнем мощности часто более эффективно, чем предположение, что каждое устройство должно использовать самый новый доступный стандарт.
Когда 802.3at или 802.3bt является лучшим выбором
PoE+ по стандарту IEEE 802.3at обычно выбирается, когда устройству требуется больше мощности, чем может надежно гарантировать 802.3af. Это часто относится к двухдиапазонным точкам доступа, PTZ-камерам, более крупным домофонным панелям, видеотелефонам с более требовательными функциями или устройствам с обогревом или вспомогательными периферийными устройствами.
Для еще более высоких потребностей в мощности актуальным становится 802.3bt. Это включает большие дисплеи, передовую беспроводную инфраструктуру, промышленные устройства или специализированное полевое оборудование. Выбор на самом деле не в том, какой стандарт звучит более продвинуто. Он в том, укладывается ли реальная эксплуатационная потребность оконечного устройства в доступный бюджет питания.
Советы по проектированию и развертыванию
Проверяйте потребность в питании на стороне устройства, а не только маркетинговую этикетку
При оценке устройства не останавливайтесь на фразе «PoE поддерживается». Проверьте фактическое энергопотребление и требуемый класс PoE. Некоторые оконечные устройства могут загружаться на 802.3af, но отключать определенные функции, если не доступно больше энергии. Другие могут работать в идеальных условиях, но становиться нестабильными, когда аксессуары, низкие температуры или работа в режиме полной функциональности повышают энергопотребление.
Вот почему важен просмотр спецификаций. Хорошее планирование развертывания начинается с реальной потребности в мощности PD, затем работает в обратном направлении через длину кабеля, бюджет питания коммутатора, ожидания по резервированию и условия окружающей среды.
Планируйте бюджеты питания коммутаторов заранее
При небольших развертываниях PoE может казаться почти автоматическим. В более крупных проектах планирование бюджета питания становится обязательным. Коммутатор может иметь много портов, поддерживающих PoE, но его общая доступная мощность может по-прежнему быть ниже суммарного максимального потребления всех подключенных оконечных устройств. Проектировщики должны проверять как ограничения на порт, так и общую емкость шасси или блока питания.
Это особенно важно в системах связи, школах, транспортных узлах и развертываниях безопасности, где может быть установлено много устройств одновременно. Коммутатор с достаточным количеством Ethernet-портов не обязательно является коммутатором с достаточным бюджетом питания.
Используйте PoE как часть более широкой стратегии надежности
PoE работает лучше всего, когда он связан с более широким планированием устойчивости сети. Это может включать защиту ИБП для PoE-коммутаторов, сегментированные голосовые VLAN, четкую маркировку критически важных оконечных устройств и инструменты мониторинга, которые могут показывать как состояние линии связи, так и состояние питания. В средах с интенсивным трафиком связи эти детали могут стать разницей между системой, которая просто работает, и системой, которая остается работоспособной во время сбоев.
Для объектов, развертывающих IP-телефоны, домофоны, пейджинговые станции или легкие промышленные оконечные устройства, 802.3af часто является больше, чем просто функцией удобства. Он становится частью операционного проектирования всей периферийной сети.
Применение в различных отраслях
Корпоративные офисы и сети кампусов
В офисах, школах и кампусных средах 802.3af чаще всего ассоциируется с телефонами, входными домофонами, настенными устройствами и легкими точками доступа. Это классические случаи, когда развертывание с одним кабелем снижает сложность установки и облегчает перемещение или реконфигурацию с течением времени.
Стандарт также хорошо работает в поэтапных инфраструктурных проектах, поскольку позволяет объектам развертывать устройства связи и доступа без ожидания дополнительного строительства местных электросетей в каждом углу здания.
Коммерческие здания и общественные учреждения
Коммерческие объекты, больницы, транспортные здания, отели и места общественного обслуживания часто полагаются на распределенные маломощные сетевые оконечные устройства. Считыватели карт, точки помощи, настольные телефоны, компактные пейджинговые устройства и мониторинговые терминалы — все может выиграть от стандартизированной передачи PoE.
В этих средах централизованное питание и упрощенное обслуживание часто так же ценны, как и экономия при первоначальной установке. Сетевые команды могут управлять большим количеством распределенных устройств с меньшей зависимостью от локальных адаптеров и электрических изменений на месте.
Промышленные и полупромышленные точки связи
Даже в промышленных или защищенных средах некоторые сетевые устройства по-прежнему хорошо вписываются в лимиты 802.3af. Промышленные IP-телефоны, компактные панели оператора, полевые домофонные станции, мониторинговые терминалы или легкие шлюзы датчиков могут использовать 802.3af, если конструкция устройства оптимизирована для умеренного энергопотребления.
Здесь преимущество заключается не только в удобстве. Это контролируемое развертывание. Один кабель Ethernet может упростить компоновку шкафов, уменьшить количество вспомогательных деталей и облегчить стандартизацию того, как маломощные полевые оконечные устройства устанавливаются в нескольких местах.
Часто задаваемые вопросы (FAQ)
Является ли 802.3af тем же самым, что и PoE+?
Нет. 802.3af — это исходный стандарт PoE, в то время как PoE+ относится к IEEE 802.3at. Более поздний стандарт поддерживает более высокий уровень мощности, чем 802.3af.
Какую мощность обеспечивает 802.3af?
802.3af обычно описывается как обеспечивающий до 15,4 ватт на стороне PSE, при этом до 12,95 ватт гарантируется на питаемом устройстве после учета потерь в кабеле.
Может ли коммутатор 802.3af запитывать IP-телефон?
Да, многие IP-телефоны специально разработаны для работы в рамках бюджета питания 802.3af. Однако некоторым продвинутым телефонам с большими дисплеями или дополнительными функциями может потребоваться больше питания.
Какие устройства обычно используют 802.3af?
Типичные примеры включают IP-телефоны, компактные точки беспроводного доступа, стационарные IP-камеры, домофонные терминалы, считыватели карт и другие сетевые оконечные устройства умеренной мощности.
Уменьшает ли PoE потребность в локальных адаптерах питания?
Да. Это одно из его основных преимуществ при развертывании. Сетевой кабель может обеспечить как данные, так и электрическое питание, что часто устраняет необходимость в отдельном локальном адаптере на оконечном устройстве.
Когда следует выбирать 802.3at вместо 802.3af?
Вам следует перейти на 802.3at, когда фактическая потребность оконечного устройства в питании превышает то, что 802.3af может надежно обеспечить, или когда устройство включает важные функции только при более высоком классе PoE.
