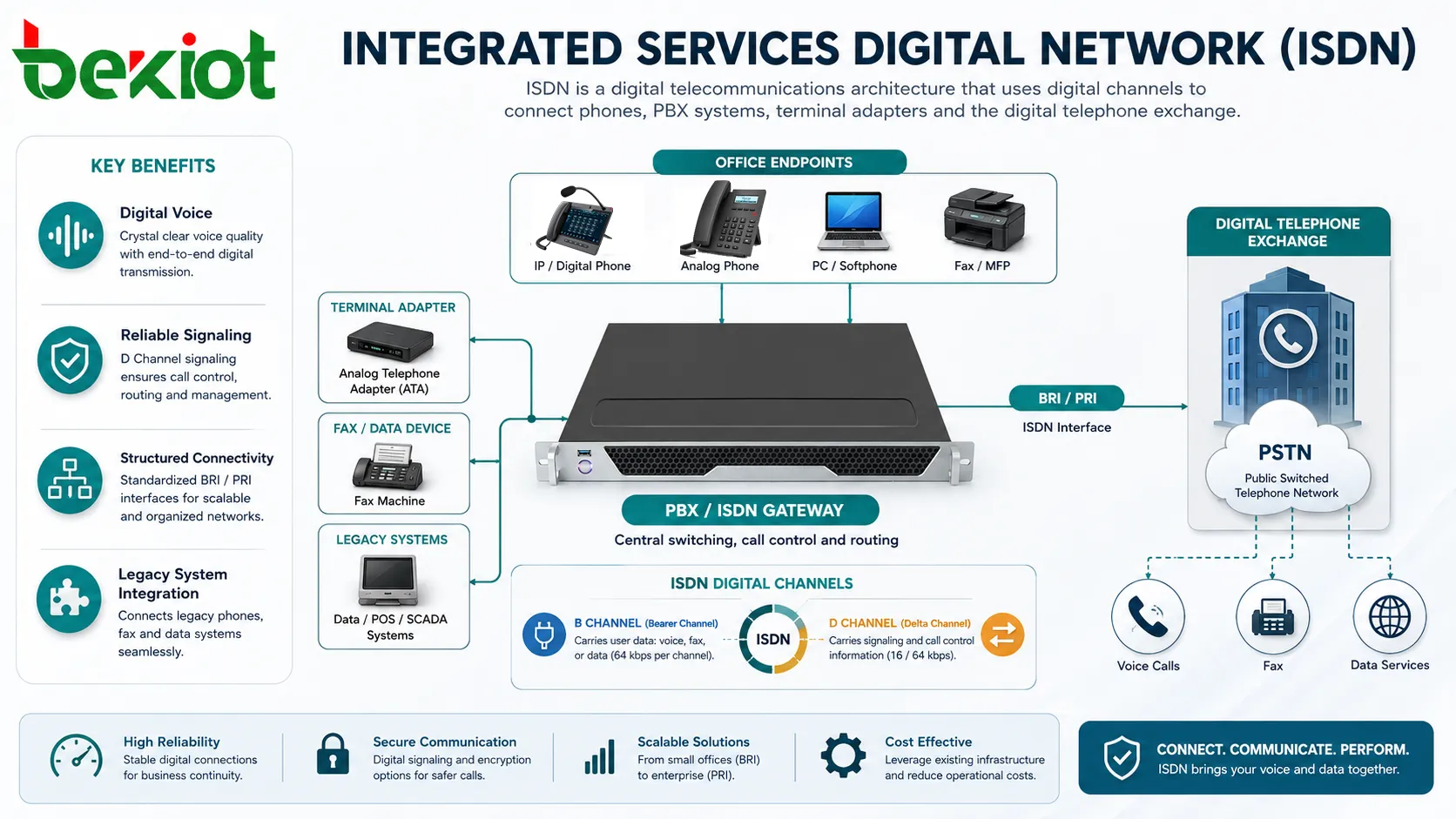

Цифровая сеть с интеграцией услуг, обычно называемая ISDN, — это цифровая телекоммуникационная технология, которая передает речь, данные, факс и сигнализацию по инфраструктуре традиционной телефонной сети. В отличие от старых аналоговых линий, где голос передается непрерывными электрическими сигналами, ISDN преобразует связь в цифровые каналы, поэтому установление вызова, передача речи, обмен данными и управление услугами становятся более структурированными и предсказуемыми.

ISDN сыграла важную роль в переходе от аналоговой телефонии к современной цифровой связи. Ее широко применяли в корпоративных телефонных системах, PBX-транках, видеоконференциях, коммутируемом доступе к данным, факсе, резервной связи, POS-терминалах, вещательном аудио и корпоративном сетевом доступе. Хотя многие организации перешли на SIP-транки, VoIP, оптоволокно и облачную связь, ISDN все еще важно понимать, поскольку многие устаревшие системы, шлюзы и проекты миграции продолжают на нее ссылаться.

От аналоговых линий к цифровым каналам

Традиционные аналоговые телефонные линии в основном проектировались для голоса. Они могли передавать данные через модемы, но данные нужно было превращать в аналоговые тоны, что ограничивало скорость и надежность. ISDN предложила более чистый цифровой подход: голос и данные передаются как цифровая информация по каналам с коммутацией.

Такое изменение сделало связь более предсказуемой. Цифровой канал мог обеспечивать заданную пропускную способность, более быстрое установление вызова, более понятную сигнализацию и более стабильное поведение услуги. Для компаний, которым были нужны несколько голосовых линий, доступ к данным, надежный факс или подключение PBX, это было существенным улучшением по сравнению с чисто аналоговыми сервисами.

Одна из ключевых идей ISDN — интеграция. Голос, данные и сигнализация могут передаваться в рамках одной сервисной модели. Это позволяло организациям использовать один способ сетевого доступа для разных коммуникационных задач, а не поддерживать отдельные системы для каждого типа услуги.

Как устроена структура каналов

B-каналы

B-каналы, или несущие каналы, передают пользовательскую информацию: голос, данные или видео. Стандартный B-канал обычно предоставляет 64 кбит/с цифровой емкости. В голосовых приложениях он несет сам разговор, а в приложениях передачи данных — цифровые данные между конечными точками.

Несколько B-каналов иногда объединяли для увеличения полосы. Это было полезно для ранних видеоконференций, более быстрого коммутируемого доступа и отдельных бизнес-приложений передачи данных до широкого распространения широкополосных сервисов.

D-канал

D-канал, или дельта-канал, передает информацию сигнализации и управления. Он обслуживает установление вызова, освобождение вызова, идентификацию вызывающего, согласование услуг и сетевые управляющие сообщения.

Разделение сигнализации и пользовательского трафика было одним из преимуществ ISDN. Вместо передачи тонов управления вызовом по тому же голосовому пути сеть могла обрабатывать сигнализацию цифровым способом и более эффективно.

Несущие и дополнительные услуги

Несущие услуги определяют, как передается пользовательская информация, например речь с коммутацией каналов или цифровые данные. Дополнительные услуги добавляют идентификацию вызывающего, переадресацию, ожидание вызова, несколько абонентских номеров, прямой входящий набор и закрытые группы пользователей.

Эти уровни услуг сделали ISDN полезной для корпоративной телефонии, поскольку PBX-системы могли использовать цифровую сигнализацию для более сложного управления вызовами, чем базовые аналоговые транки.

Типы доступа в реальных сетях

Базовый доступ

Базовый доступ, обычно называемый BRI, предоставляет два B-канала и один D-канал. Его часто описывают как 2B+D. Каждый B-канал обычно дает 64 кбит/с, а D-канал обеспечивает сигнализацию.

BRI часто применяли в малых офисах, у удаленных сотрудников, в небольших PBX-системах, видеоконференц-устройствах и специализированных терминалах данных. Он мог поддерживать два одновременных голосовых вызова, один голосовой вызов и одну сессию данных или объединенные каналы для отдельных приложений.

Первичный доступ

Первичный доступ, обычно называемый PRI, рассчитан на более крупные корпоративные и операторские применения. Он предоставляет несколько B-каналов плюс один D-канал. Точное число каналов зависит от регионального цифрового стандарта оператора.

PRI стал популярным для подключения PBX к телефонной сети общего пользования, поскольку позволял передавать множество одновременных вызовов по одному цифровому транку. Он также поддерживал прямой входящий набор, идентификацию вызывающего и более чистое управление вызовами между PBX и сетью оператора.

Сравнение BRI и PRI

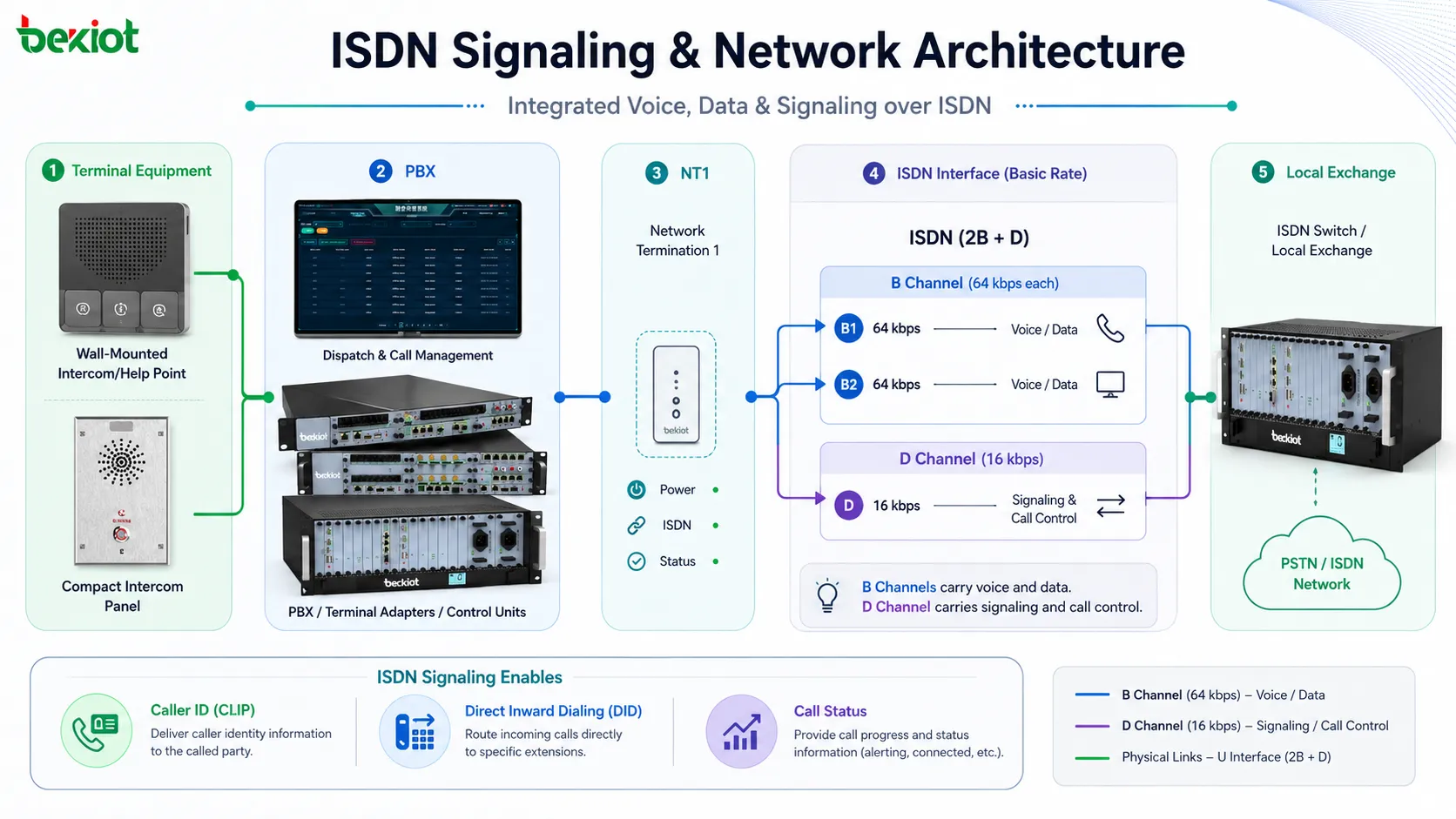

Архитектура сети и основные компоненты

Оборудование на стороне клиента

Оборудование на стороне клиента включает устройства, установленные на площадке пользователя. Это могут быть ISDN-телефоны, терминальные адаптеры, PBX-системы, маршрутизаторы, видеоконференц-устройства, факс-оборудование или цифровые шлюзы.

Одни устройства подключаются к интерфейсам ISDN напрямую, другим нужны адаптеры. Например, аналоговому телефону или модему может потребоваться терминальный адаптер для работы через цифровую линию ISDN.

Сетевое окончание

Устройство сетевого окончания создает границу между сетью оператора и оборудованием клиента. В некоторых регионах эту функцию выполняет устройство NT1. Оно преобразует и управляет интерфейсом между сетевой линией и локальным ISDN-оборудованием.

Правильное окончание важно, потому что ISDN зависит от заданных электрических, временных и сигнальных параметров. Плохая кабельная линия, неверное окончание или несовместимое оборудование могут вызвать проблемы регистрации, установления вызова или стабильности.

Местная станция

Местная станция или центральный коммутатор выполняет маршрутизацию вызовов, сигнализацию, нумерацию и подключение к более широкой телефонной сети общего пользования. Он обрабатывает сообщения установления вызова и создает коммутируемые канальные пути через сеть.

В корпоративных развертываниях станция может соединяться с PBX через PRI-транк, позволяя многим внутренним абонентам совершать и принимать внешние вызовы по общим цифровым каналам.

Слой сигнализации

ISDN использует структурированные протоколы сигнализации для управления вызовами. Слой сигнализации передает сообщения установления, оповещения, соединения, разъединения, освобождения и дополнительных услуг. Это позволяет сети и клиентскому оборудованию обмениваться управляющей информацией о вызове в цифровом виде.

Для PBX-систем надежная сигнализация критична, потому что идентификация вызывающего, прямой входящий набор и отчетность о состоянии вызова зависят от точных сигнальных сообщений.

Технические особенности, сделавшие ISDN полезной

Цифровая передача речи

ISDN передает голос цифровым способом, что может обеспечить более стабильное качество вызова, чем аналоговые линии, подверженные шуму, расстоянию и ухудшению сигнала. Поскольку голосовой канал определен и коммутируется, пользователь получает предсказуемое аудио во время разговора.

Однако качество вызова также зависит от телефонной трубки, оборудования PBX, состояния сети оператора, кабельной инфраструктуры и шлюзов, используемых в пути связи.

Быстрое установление вызова

Поскольку сигнализация обрабатывается цифрово по D-каналу, установление вызова может быть быстрее и информативнее старых аналоговых методов набора. Система быстро обменивается управляющими сообщениями и поддерживает передачу номера вызывающего и статус прохождения вызова.

Это было особенно полезно в PBX-средах, где скорость установления и точность сигнализации влияли на ежедневную бизнес-связь.

Несколько услуг на одном доступе

ISDN может передавать разные типы услуг через одну структуру доступа. Голос, данные, факс и видео используют несущие каналы в зависимости от потребностей. Это давало гибкость организациям до того, как современный широкополосный доступ и IP-сети стали доминировать.

Например, малый офис мог использовать один B-канал для голосового вызова, а другой для данных. Более крупный офис мог использовать PRI-каналы для множества голосовых вызовов через один PBX-транк.

Прямой входящий набор

Прямой входящий набор позволяет внешним абонентам попадать прямо на внутренние номера PBX без обращения к секретарю. Сервисы PRI часто использовались с диапазонами номеров, назначенными пользователям, отделам, гостиничным номерам или службам поддержки.

Это улучшало опыт вызывающего и снижало нагрузку ручной переадресации.

Прозрачные канальные данные

B-каналы ISDN могут передавать цифровые данные без преобразования через аналоговый модем. Это было полезно для приложений, которым требовалась предсказуемая точка-точка передача: ранний удаленный доступ, аудиовклад в эфир, финансовые терминалы и резервные линии.

Хотя полоса пропускания по современным меркам ограничена, предсказуемость канала была ценна для отдельных специализированных задач.

Сила ISDN была не только в цифровом формате, а в сочетании определенных каналов, структурированной сигнализации и предсказуемого поведения услуги для голоса и данных.

Применения в бизнесе и устаревших системах

PBX-транкинг

Одним из самых распространенных применений было подключение корпоративных PBX к телефонной сети общего пользования. PRI-транки позволяли многим одновременным вызовам проходить по цифровому соединению, уменьшая потребность во множестве отдельных аналоговых линий.

Эта модель широко использовалась в офисах, гостиницах, больницах, контакт-центрах, государственных зданиях, школах и корпоративных кампусах. Многие миграции с устаревших PBX на VoIP все еще требуют понимания PRI, потому что во время перехода могут применяться шлюзы.

Видеоконференции

До распространения видеоконференций по широкополосным сетям ISDN часто использовали для профессиональной видеосвязи. Несколько B-каналов объединяли, чтобы получить больше полосы для аудио- и видеосессий.

Хотя современное IP-видео в основном заменило этот сценарий, некоторые старые конференц-системы и архивная инфраструктура все еще ссылаются на объединение каналов ISDN.

Вещание и аудиовклад

Вещатели использовали ISDN для удаленных интервью, аудиовклада и студийных линий, потому что она давала предсказуемые цифровые аудиопути. Радиостанции, журналисты и производственные группы ценили ее надежность по сравнению с шумными аналоговыми линиями.

В некоторых процессах ISDN-кодеки стали стандартным инструментом удаленного аудиовклада до широкого принятия IP-аудиоплатформ.

Резервная связность

Некоторые организации использовали ISDN как резервный канал для данных или управления. Если основная арендованная линия или широкополосное соединение отказывали, ISDN могла дать ограниченный, но надежный вторичный путь.

Это было полезно для удаленных офисов, финансовых терминалов, управления сетью и непрерывности сервиса в ранних корпоративных сетях.

Факс и системы точек продаж

Факсы, платежные терминалы, билетные системы, панели сигнализации и специализированные бизнес-устройства иногда использовали линии или адаптеры ISDN. Цифровой сервис мог повысить надежность по сравнению с некоторыми аналоговыми путями, особенно там, где важны управление вызовом и стабильность соединения.

При переносе таких систем на IP совместимость нужно тщательно тестировать, потому что некоторые старые устройства ожидают поведение с коммутацией каналов.

Роль в миграции к IP-телефонии

Многие организации перешли с ISDN на SIP-транки и VoIP, но миграция не всегда происходит мгновенно. Существующие PBX, лифтовые телефоны, факсы, панели сигнализации, телефоны гостиничных номеров и старые терминалы могут все еще зависеть от прежних интерфейсов.

Шлюзы помогают связать эти среды. Например, ISDN PRI-шлюз может подключить устаревшую PBX к IP-сети или соединить IP PBX со старым цифровым транком на переходный период.

Успешная миграция должна определить, какие услуги используют голосовые каналы, какие — данные, каким нужен прямой входящий набор, какие зависят от факса или модема, а какие имеют требования по аварийной связи или соответствию. Замена транка без проверки этих деталей может создать сервисные разрывы.

Преимущества и ограничения

Преимущества

Основные преимущества включают цифровое качество вызова, структурированную сигнализацию, надежное поведение с коммутацией каналов, поддержку множества вызовов, прямой входящий набор и совместимость со многими устаревшими PBX. Для своего времени ISDN предоставляла профессиональную и предсказуемую услугу связи.

Она также стала мостом между аналоговой телефонией и современными цифровыми сетями. Многие идеи корпоративной связи, включая цифровую сигнализацию и канальные транки, повлияли на последующие корпоративные голосовые системы.

Ограничения

Сегодня ограничения также очевидны. Пропускная способность мала по сравнению с современным широкополосным доступом и оптоволокном. Поддержка оборудования и операторов во многих регионах может быть ограничена. Масштабирование часто требует добавлять каналы или транки, что менее гибко, чем SIP-сервисы.

ISDN хуже подходит для коммуникации, ориентированной прежде всего на облако, поскольку зависит от доступа к сети с коммутацией каналов. Современные организации обычно предпочитают IP-сервисы, поддерживающие удаленных пользователей, интеграцию ПО, гибкую маршрутизацию и централизованное управление.

Проектирование и обслуживание

Для организаций, которые все еще используют ISDN, важна документация. Администраторы должны знать, какие номера, каналы, устройства, PBX-порты, адаптеры и сервисы зависят от соединения. Это снижает риск неожиданностей при ремонте, миграции или смене оператора.

Обслуживание должно включать проверку физической кабельной инфраструктуры, устройств окончания, интерфейсных карт PBX, журналов ошибок, источников синхронизации, состояния каналов и трасс сигнализации. Многие неисправности проявляются как периодические отказы вызовов, занятость, обрывы или отсутствие идентификации вызывающего.

Для PRI следует также анализировать загрузку каналов. Если все каналы часто заняты, пользователи могут сталкиваться с неудачными исходящими вызовами или блокированными входящими. Если загрузка очень низкая, организация может платить за лишнюю емкость.

Планирование замены или гибридной схемы

Перед заменой ISDN организациям нужно проверить все подключенные сервисы. Голосовые внутренние номера — только часть картины. Факс, сигнализации, лифты, платежные терминалы, дверные системы, аварийные телефоны, модемы и вещательное оборудование тоже могут зависеть от линии.

Гибридная схема может быть полезна в переходный период. Шлюзы соединяют старые цифровые транки с IP-платформами, позволяя постепенно переносить пользователей. Это снижает риск и дает время протестировать маршрутизацию вызовов, факс, аварийные звонки и перенос номеров.

Долгосрочное планирование должно учитывать SIP-транкинг, hosted PBX, облачную связь, оптоволоконный доступ, безопасность SBC, резервирование и управление номерами. Цель не только заменить старое соединение, но и сохранить важные коммуникационные функции в более современной архитектуре.

Миграция ISDN должна начинаться с инвентаризации сервисов. Самые большие риски часто связаны со скрытыми устройствами и бизнес-процессами, которые зависят от старого поведения с коммутацией каналов.

FAQ

Может ли ISDN поддерживать доступ в интернет?

Да, она может поддерживать доступ к данным, но скорость очень ограничена по современным меркам. Это было полезно до распространения широкополосного доступа, но сегодня обычно не подходит для бизнеса с интенсивным использованием интернета.

Почему некоторые устаревшие системы все еще зависят от ISDN?

Некоторые старые PBX, вещательные кодеки, факсы, панели сигнализации и специализированные терминалы были разработаны для цифровых линий с коммутацией каналов. Перед миграцией им могут потребоваться шлюзы, адаптеры или план замены.

Что проверить перед отключением цифрового транка?

Перед отключением проверьте все номера, диапазоны DID, факс-линии, устройства сигнализации, лифтовые телефоны, платежные терминалы, маршруты аварийных вызовов, настройки PBX, договоры с оператором и резервные пути связи.

Может ли SIP-транкинг полностью заменить PRI?

Во многих случаях да, но миграцию нужно планировать. SIP-транкинг использует IP-сети и другое поведение сигнализации, поэтому нужно проверить совместимость, безопасность, QoS, аварийные вызовы, нумерацию и отказоустойчивость.

Почему вызовы ISDN иногда не проходят, хотя линия кажется активной?

Возможные причины включают несоответствие сигнализации, ошибки синхронизации, неисправности плат PBX, исчерпание каналов, неправильный формат номера, проблемы маршрутизации у оператора или нестабильное физическое состояние линии.
