Универсальный ввод/вывод, обычно сокращаемый как GPIO, — это гибкий цифровой интерфейс, который используют процессоры, контроллеры, встроенные платы, промышленное оборудование, системы безопасности и коммуникационные системы для считывания внешних состояний или управления внешними действиями. Один вывод GPIO часто можно программно настроить как вход или выход, поэтому одна аппаратная платформа поддерживает кнопки, датчики, реле, тревоги, индикаторы, дверные контакты, сигналы сброса и другие простые задачи управления.

По сравнению с Ethernet, USB, RS-485, CAN и другими интерфейсами GPIO выглядит простым, но в реальных системах он играет важную роль. Он напрямую связывает физические события с программной логикой: дверь открылась, контакт неисправности изменился, реле сработало, загорелся сигнал тревоги или контроллер получил аварийный импульс. Ниже объясняется, как работает GPIO, какие функции он дает и где полезен в проектировании.

Базовое значение GPIO

GPIO означает цифровой вывод или клемму, не закрепленную навсегда за одной функцией. Проектировщики и разработчики настраивают ее под задачу проекта. В микроконтроллере это могут быть небольшие выводы микросхемы, а в промышленном устройстве — клеммы DI, DO, I/O, вход тревоги, релейный выход, триггерный вход или сухой контакт.

Слово «универсальный» важно: один и тот же физический интерфейс может поддерживать разные внешние соединения, если совпадают электрические требования. Один вход GPIO в одном изделии считывает кнопку, а в другом — тамперный контакт, датчик уровня жидкости или контакт состояния двери.

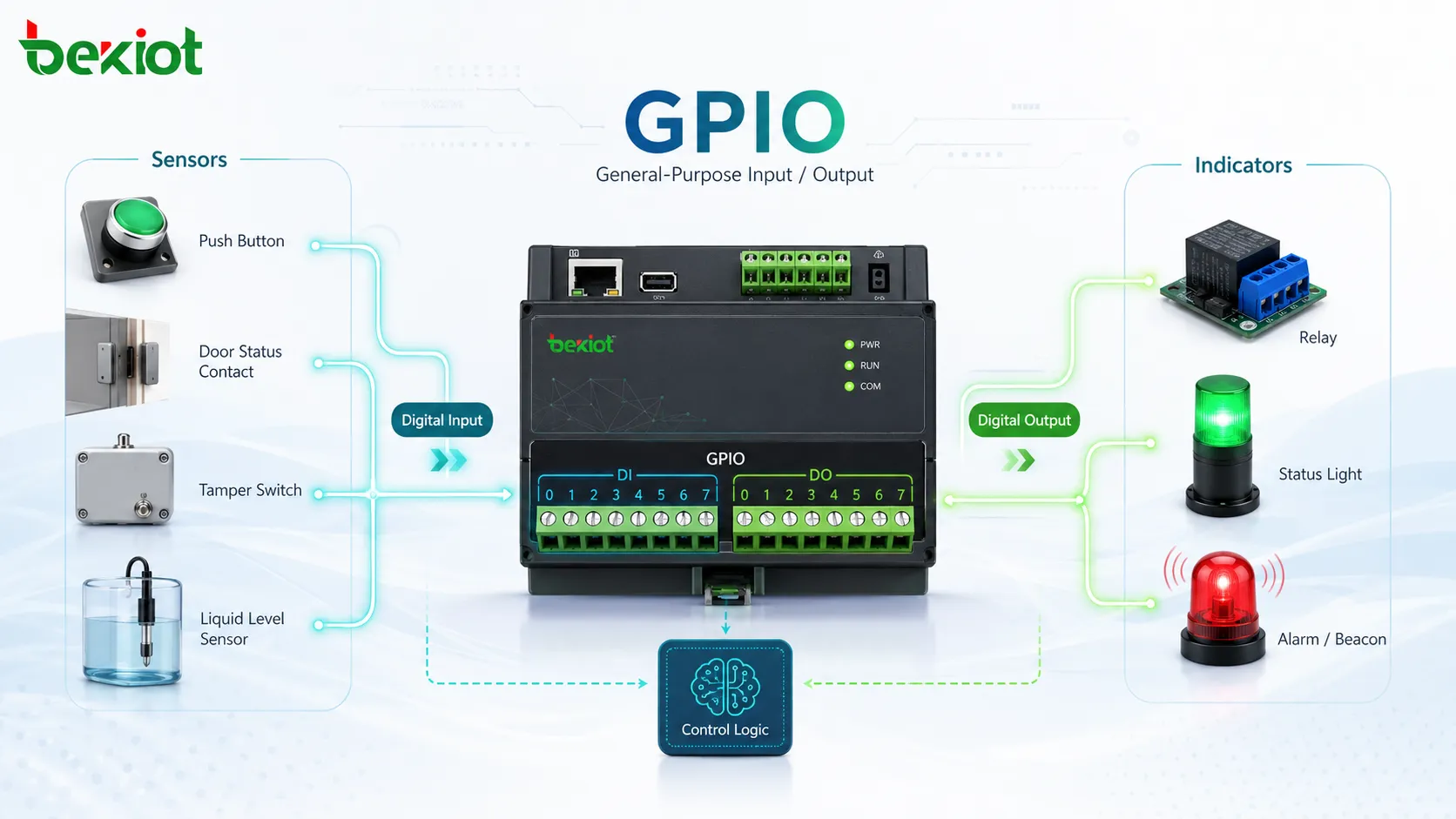

Как GPIO работает в устройстве

Режим входа

Когда вывод GPIO настроен как вход, устройство считывает его электрическое состояние. Во многих цифровых схемах состояние трактуется как HIGH или LOW. В зависимости от схемы HIGH может означать активный сигнал, замкнутый контакт или обнаруженное напряжение, а LOW — неактивный сигнал или разомкнутый контакт.

Режим входа применяют для кнопок, магнитных дверных контактов, датчиков движения, тревожных контактов, концевых выключателей, обратной связи аварийного останова, выходов датчиков и контрольных сигналов. Чтобы избежать плавающих и нестабильных показаний, используют подтягивающие или стягивающие резисторы, задающие известное состояние по умолчанию.

Режим выхода

Когда вывод GPIO настроен как выход, устройство устанавливает выбранное цифровое состояние. Такой выход может управлять светодиодом, зуммером, реле, сбросом другой схемы, включением модуля или простым управляющим сигналом для подключенного устройства.

В реальной установке GPIO-выход редко напрямую питает большую нагрузку. Обычно он управляет транзистором, оптопарой, релейным модулем, твердотельным реле или драйвером. Так защищается контроллер, а GPIO может коммутировать более высокое напряжение или ток для сирен, замков, сигнальных ламп, приводов ворот и внешних тревожных устройств.

Программная конфигурация

Поведение GPIO обычно задается программой или прошивкой. Разработчик настраивает направление, начальное состояние, прерывания, подавление дребезга, полярность, подтяжку вверх или вниз, а иногда и альтернативные функции вывода. Благодаря этому одна аппаратная платформа подходит для разных продуктов и проектов.

Некоторые системы показывают настройки GPIO через веб-интерфейс, конфигурационный файл, платформу управления устройствами или API. Тогда монтажник может связать физический вход с правилом события, например «дверь взломана», «вход неисправности активен» или «нажата кнопка сброса тревоги», без переписывания низкоуровневой прошивки.

Ключевые функции GPIO

Ценность GPIO в том, что он переводит простые физические состояния в события, понятные программному обеспечению, а программные решения — в физические действия. Во многих системах это самый малый и самый прямой интерфейс между оборудованием и окружающей средой.

Помимо простого включения и выключения GPIO поддерживает событийные процессы. Изменение входа может сразу вызвать программное прерывание вместо ожидания периодического опроса. Это важно для охраны, контроля доступа, оповещения, защиты промышленного оборудования и аварийного реагирования.

Почему GPIO важен для системы

Связь цифровых систем с физическими событиями

Современные системы часто опираются на программные платформы, IP-сети, облачные панели и интерфейсы данных. Но на объекте все еще есть двери, кнопки, датчики, реле, сирены, ворота, шкафы, насосы и машины. GPIO подключает эти физические элементы к цифровому уровню управления без сложного протокола на каждом устройстве.

Поэтому GPIO особенно полезен при модернизации. Старый контактный выход панели тревоги, контроллера доступа, машинного контроллера или экологического датчика можно подключить к входу GPIO, и новое ПО сможет контролировать старое оборудование без полной замены.

Упрощение логики управления и событий

Для многих задач GPIO эффективнее полноценного протокола данных. Если устройству нужно знать только, открыт или закрыт контакт, вход GPIO быстрее, дешевле и проще в обслуживании, чем последовательная или сетевая интеграция. Если нужно только включить или выключить реле, выход GPIO дает прямой и понятный путь управления.

Простота не означает низкую ценность. В критических средах ясная двоичная логика часто предпочтительна, потому что ее легко проверить, описать и обслуживать. Техник может измерить контакт мультиметром, подтвердить срабатывание реле и быстро найти проблему проводки.

Повышение гибкости интеграции

GPIO позволяет одному устройству участвовать в разных системах. Контроллер может получать тревожные входы от датчиков, запускать систему громкой связи, включать предупреждающие лампы, передавать состояние в мониторинг или взаимодействовать с оборудованием доступа. Это снижает потребность в специальном оборудовании для каждого проекта.

В масштабируемых системах GPIO может быть частью многоуровневой интеграции. Простые полевые сигналы входят через GPIO, затем становятся программными событиями, сетевыми сообщениями, предупреждениями панели, журналами или автоматическими процессами. Так простой электрический уровень становится отслеживаемым операционным событием.

Электрические и проектные особенности

Уровень напряжения и допустимый ток

Одна из главных проверок при проектировании GPIO — электрическая совместимость. Многие встроенные выводы работают на уровнях 3,3 В или 5 В, а промышленные сигналы могут использовать 12 В, 24 В или сухие контакты реле. Прямое соединение несовместимых напряжений способно повредить устройство.

Для разделения чувствительной электроники и полевой проводки используют интерфейсные схемы, оптоизоляцию, преобразователи уровней, релейные модули или промышленные платы I/O. Для выходов также проверяют допустимый ток: вывод, который питает небольшой светодиод, может не управлять катушкой реле, замком, сиреной или входом двигателя без драйвера.

Полярность сигнала и состояние по умолчанию

Логика GPIO может быть активной по высокому или низкому уровню. В активном высоком варианте HIGH означает активное событие; в активном низком варианте активным считается LOW. Оба подхода распространены, поэтому полярность нужно подтвердить при настройке и вводе в эксплуатацию.

Состояние по умолчанию тоже важно. Некоторые охранные и аварийные схемы предпочитают нормально замкнутые цепи, потому что обрыв или отключение кабеля определяется как ненормальное состояние. Другие используют нормально разомкнутые цепи для простого запуска. Выбор зависит от требований безопасности, контроля и возможностей устройства.

Защита от помех и подавление дребезга

Механические контакты могут дребезжать при открытии или закрытии, создавая быстрые переходы, которые программа ошибочно считает несколькими событиями. Логика debounce фильтрует эти переходы и принимает сигнал только после стабильности в течение заданного времени.

Длинные кабели, промышленная среда, двигатели, источники питания и электромагнитные помехи также создают шум. В тяжелых условиях могут понадобиться экранированные кабели, правильное заземление, защита от перенапряжений, изоляция и входная фильтрация. GPIO нужно рассматривать как часть проекта проводки, а не только как настройку ПО.

Типичные применения GPIO

Системы доступа и безопасности

GPIO широко применяют в системах доступа и безопасности. Входы определяют состояние двери, кнопки выхода, тамперные выключатели, аварийное освобождение, выходы датчиков движения или контакты охранной тревоги. Выходы включают замки, сирены, стробоскопы, реле или панели тревоги.

В интегрированной платформе безопасности вход GPIO может стать событием, которое запускает видеозапись, отправляет предупреждение, меняет состояние двери или выводит камеру. Поэтому GPIO полезен даже в IP-системах, ведь многие полевые устройства продолжают давать надежные контактные входы и релейные выходы.

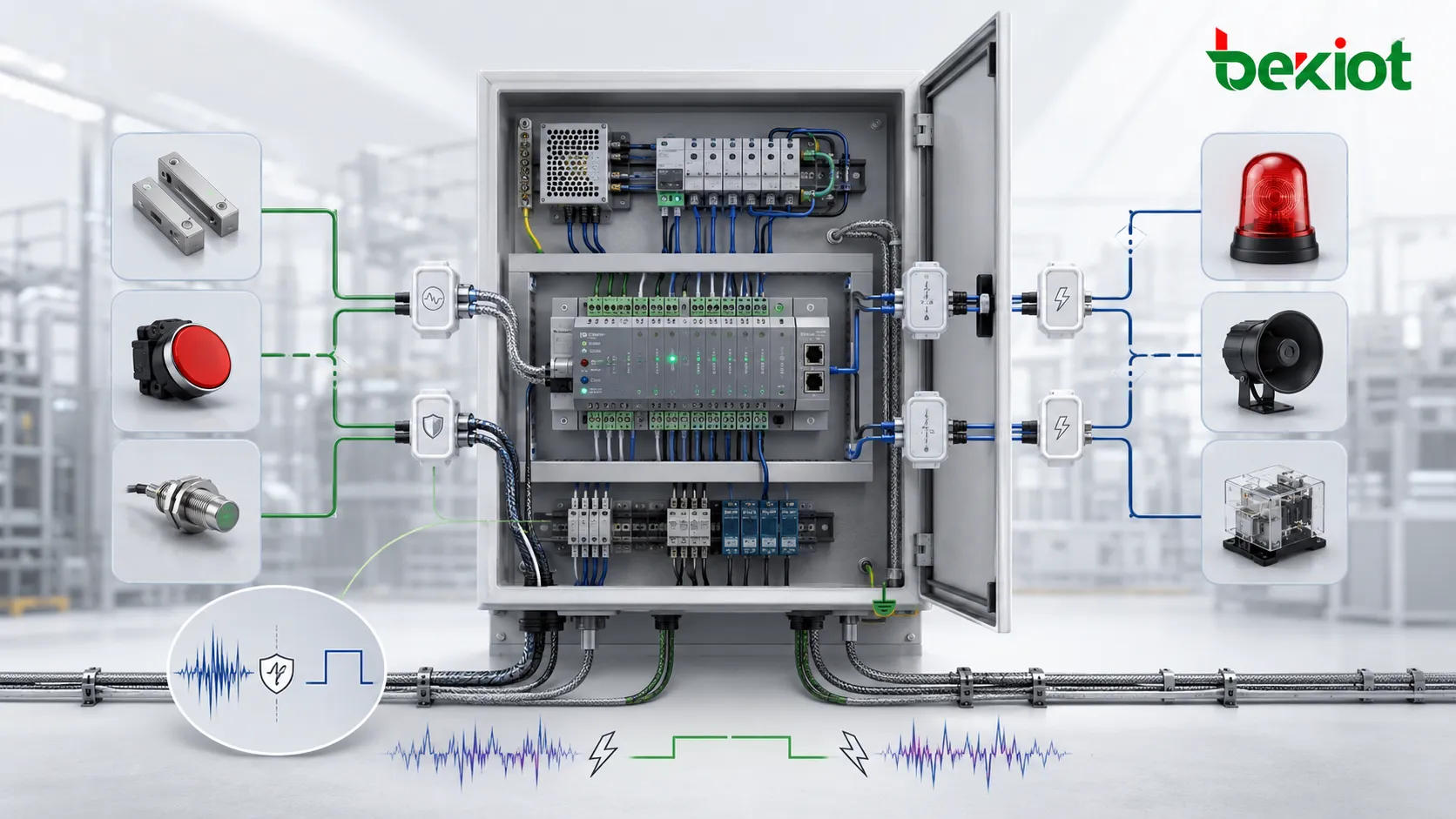

Промышленная автоматизация и машины

Промышленные системы используют GPIO для концевиков, обратной связи состояния машины, команд пуск/стоп, сигналов отказа, блокировок, сигнальных колонн, датчиков конвейера и кнопок панели. Простая цифровая I/O остается популярной, потому что она прочная, легко проверяется и совместима со многими контроллерами.

GPIO может поддерживать локальную логику управления или соединять оборудование с верхним уровнем мониторинга. Например, выход неисправности машины можно подключить к входу шлюза, а затем передать в панель обслуживания или систему уведомлений.

Встроенные устройства и продукты IoT

GPIO — один из самых распространенных интерфейсов во встроенной разработке. Он позволяет малым устройствам работать со светодиодами, кнопками, датчиками, реле, дисплеями, модулями расширения, сигналами пробуждения и цепями питания. Его используют как в прототипах, так и в готовых изделиях.

В IoT GPIO превращает физические входы в сетевые события. Датчик протечки, дверной выключатель шкафа, вибросигнал или аварийная кнопка могут сначала поступить на цифровой вход, затем быть обработаны прошивкой и отправлены по сети.

Инженерные системы зданий

Инженерные системы зданий применяют GPIO-подобные интерфейсы для состояния HVAC, аварий генератора, отказов UPS, пожарных реле, сигналов лифтов, управления воротами, освещения и экологического мониторинга. Эти сигналы помогают операторам координировать безопасность, энергию и эксплуатационные действия.

Поскольку оборудование зданий часто от разных производителей и поколений, GPIO дает практический общий интерфейс. Он не передает столько данных, сколько полноценный протокол, но надежно сообщает важные двоичные состояния: тревога активна, отказ есть, устройство работает или дверь открыта.

Устройства связи и экстренного вызова

Коммуникационные терминалы, контроллеры оповещения, интеркомы, шлюзы, аварийные телефоны и диспетчерское оборудование могут использовать GPIO для тревожных входов, запуска вызова, релейных выходов, внешних кнопок, ламп, открытия двери или обратной связи состояния. Так голос, визуальное оповещение и физическое управление работают вместе.

Например, нажатие аварийной кнопки может активировать GPIO-вход, начать вызов, сработать реле и уведомить платформу мониторинга. Релейный выход может управлять маяком, местной сиреной, воротами или внешней записью. Такие процессы полезны на промышленных объектах, кампусах, транспорте и в общественной безопасности.

GPIO в сравнении с другими интерфейсами

GPIO не следует путать с протоколами связи. Он не несет структурированные сообщения, как Ethernet, Modbus, CAN, RS-485, USB или SIP, а в основном представляет простые цифровые состояния. Поэтому он удобен, но ограничен по объему передаваемой информации.

Если системе нужны детальные данные, диагностика, адресация, аутентификация или связь с несколькими устройствами, лучше подходит протокольный интерфейс. Если задача — простое обнаружение события или ON/OFF-управление, GPIO часто прямее и дешевле. Многие системы используют оба подхода: GPIO для локальных физических триггеров, сетевые протоколы для управления, журналов и удаленной работы.

Лучшие практики использования GPIO

Определите логику событий до подключения

До подключения кабелей проектировщики должны определить значение каждого входа и выхода. Четкий список I/O должен содержать имя сигнала, направление, напряжение, активное состояние, нормальное состояние, подключенное устройство, маршрут кабеля и ожидаемое действие ПО. Это снижает ошибки при монтаже и обслуживании.

Полезно также связать GPIO-события с рабочими процессами. Дверной контакт не должен называться только «DI1»; его нужно документировать как «состояние двери аппаратной», с правилами для нормального открытия, взлома, задержки тревоги, журнала и уведомления.

Используйте изоляцию там, где важна надежность

Изоляция защищает чувствительную электронику от импульсов напряжения, земляных петель, ошибок проводки и проблем внешнего оборудования. В промышленной, уличной, охранной и аварийной среде изолированные входы и релейные выходы часто безопаснее прямого GPIO.

При длинной проводке монтажники должны учитывать защиту от перенапряжений, экранирование, заземление и разнос с кабелями высокого напряжения или тока. Эти меры уменьшают ложные срабатывания и защищают устройство в длительной эксплуатации.

Проверьте все состояния при вводе в эксплуатацию

Ввод GPIO в эксплуатацию должен проверять нормальное состояние, активное состояние, обрыв кабеля, сброс тревоги, восстановление питания и журналирование событий. Недостаточно один раз увидеть, что сигнал работает; систему нужно испытывать в реалистичных условиях.

Для функций безопасности испытания должны подтверждать fail-safe или fail-secure поведение. При потере питания, обрыве кабеля или перезагрузке устройство должно перейти в ожидаемое состояние и при необходимости создать понятную запись обслуживания или тревоги.

Заключение

GPIO — простой, но мощный интерфейс, позволяющий электронным системам обнаруживать физические события и управлять внешними действиями. Он поддерживает цифровые входы, выходы, реле, контакты, тревоги, индикаторы, блокировки и множество практических интеграций. От встроенных и IoT-продуктов до доступа, автоматизации, зданий и аварийной связи GPIO остается полезным способом связать ПО с реальными условиями.

Хороший проект GPIO — это не только назначение выводов. Нужны правильное согласование напряжений, понятная логика сигналов, надежная проводка, изоляция, документация и полноценные испытания. При правильной реализации GPIO делает системы более быстрыми, гибкими, обслуживаемыми и удобными для интеграции в смешанных средах.

FAQ

Можно ли использовать GPIO на длинных кабелях?

GPIO можно использовать по кабелю, но расстояние зависит от напряжения, качества кабеля, помех, схемы входа и защиты. Для длинных линий или тяжелых условий изолированные I/O-модули, экранированный кабель, защита от перенапряжений или протокольная удаленная I/O часто надежнее прямой проводки.

Чем GPIO отличается от релейного контакта?

GPIO обычно является электронным цифровым входом или выходом контроллера, а релейный контакт — электрически изолированным механическим или твердотельным переключателем. Реле помогает маломощному выходу GPIO управлять более мощной или электрически отдельной цепью.

Почему вход GPIO иногда срабатывает ошибочно?

Ложные срабатывания могут быть вызваны дребезгом контактов, плавающими входами, плохим заземлением, электрическим шумом, длинными неэкранированными кабелями, неверной подтяжкой или несовместимыми напряжениями. Debounce-фильтрация и правильная проводка обычно уменьшают эти проблемы.

Нужно ли документировать настройки GPIO после установки?

Да. Для каждого входа и выхода нужно указать подключенное устройство, активное и нормальное состояние, уровень напряжения, маркировку кабеля, программное правило и результат теста. Хорошая документация упрощает поиск неисправностей, расширение и замену устройств.

Может ли GPIO заменить полноценный протокол связи?

GPIO может заменить протокол только при простой информации: ON/OFF, открыт/закрыт, тревога/норма или включить/выключить. Если нужны подробные значения, команды, адресация, диагностика или функции безопасности, обычно требуется коммуникационный протокол.
