Точка кода дифференцированных сервисов, обычно называемая DSCP, — это значение классификации трафика, используемое в IP-сетях для маркировки пакетов, чтобы маршрутизаторы, коммутаторы и другие сетевые устройства обрабатывали их в соответствии с различными политиками приоритета или обслуживания. Проще говоря, DSCP помогает сети понять, какой трафик следует считать более чувствительным к задержкам, более важным или более подходящим для стандартной пересылки. Это особенно ценно, когда различные типы трафика, такие как голос, видео, бизнес-приложения, потоки мониторинга и обычная передача данных, используют одни и те же сетевые ресурсы.
DSCP тесно связан с качеством обслуживания (QoS), поскольку предоставляет сетевому оборудованию практический способ классифицировать пакеты и распределять их по различным режимам пересылки. Вместо того чтобы обрабатывать весь трафик одинаково, сеть, поддерживающая DSCP, может резервировать улучшенную обработку для сервисов, более чувствительных к задержкам, джиттеру, потере пакетов или перегрузке. Это делает DSCP важным понятием в корпоративных сетях, средах провайдеров услуг, системах VoIP, видеоконференциях, промышленных коммуникациях и многих других IP-ориентированных решениях.
Понимание DSCP
Определение и основная цель
DSCP — это значение, хранящееся в заголовке IP, которое определяет, как пакет должен обрабатываться при передаче по сети. Само по себе оно не гарантирует пропускную способность и не создает приоритет автоматически, если сетевое оборудование не настроено соответствующим образом. Оно предоставляет стандартный механизм маркировки, который устройства могут считывать и использовать при применении политик QoS.
Основная цель DSCP — обеспечить дифференциацию трафика. Некоторые типы трафика более чувствительны к задержкам, чем другие. Например, голосовый вызов быстро страдает при задержке или потере пакетов, в то время как загрузка большого файла обычно легче переносит медленную доставку. DSCP дает сети возможность распознать эту разницу и обрабатывать пакеты соответствующим образом.
На практике DSCP помогает администраторам проектировать более продуманную сеть. Вместо того чтобы надеяться, что весь трафик будет нормально работать при нагрузке, они могут определить политики, которые отдают предпочтение критическим сервисам в периоды перегрузки или интенсивного использования.
DSCP не изменяет суть трафика. Он изменяет то, как сеть настроена обрабатывать этот трафик.
Почему важна маркировка трафика
В слабо загруженной сети весь трафик может работать хорошо даже без маркировки QoS. Но при ограниченной пропускной способности, общем использовании каналов или одновременной работе чувствительных к задержкам приложений и больших передач данных обработка пакетов становится важнее. Без приоритизации сервисы реального времени, такие как VoIP, сигнализация SIP, потоковое аудио или видеоконференции, будут конкурировать с менее чувствительным трафиком в одних и тех же очередях.
Маркировка трафика важна, потому что помогает сохранить качество обслуживания там, где критично время. Несколько сотен миллисекунд дополнительной задержки могут не иметь значения для электронной почты или загрузки документов, но значительно повлияют на производительность интерактивного голоса и видео. DSCP дает сети структурированный способ различать эти сценарии использования.
Именно поэтому DSCP часто обсуждается в контексте корпоративной телефонии, IP-оповещения, промышленных голосовых систем и оперативных командных сетей. В этих средах предсказуемая обработка пакетов часто важнее, чем просто пропускная способность.

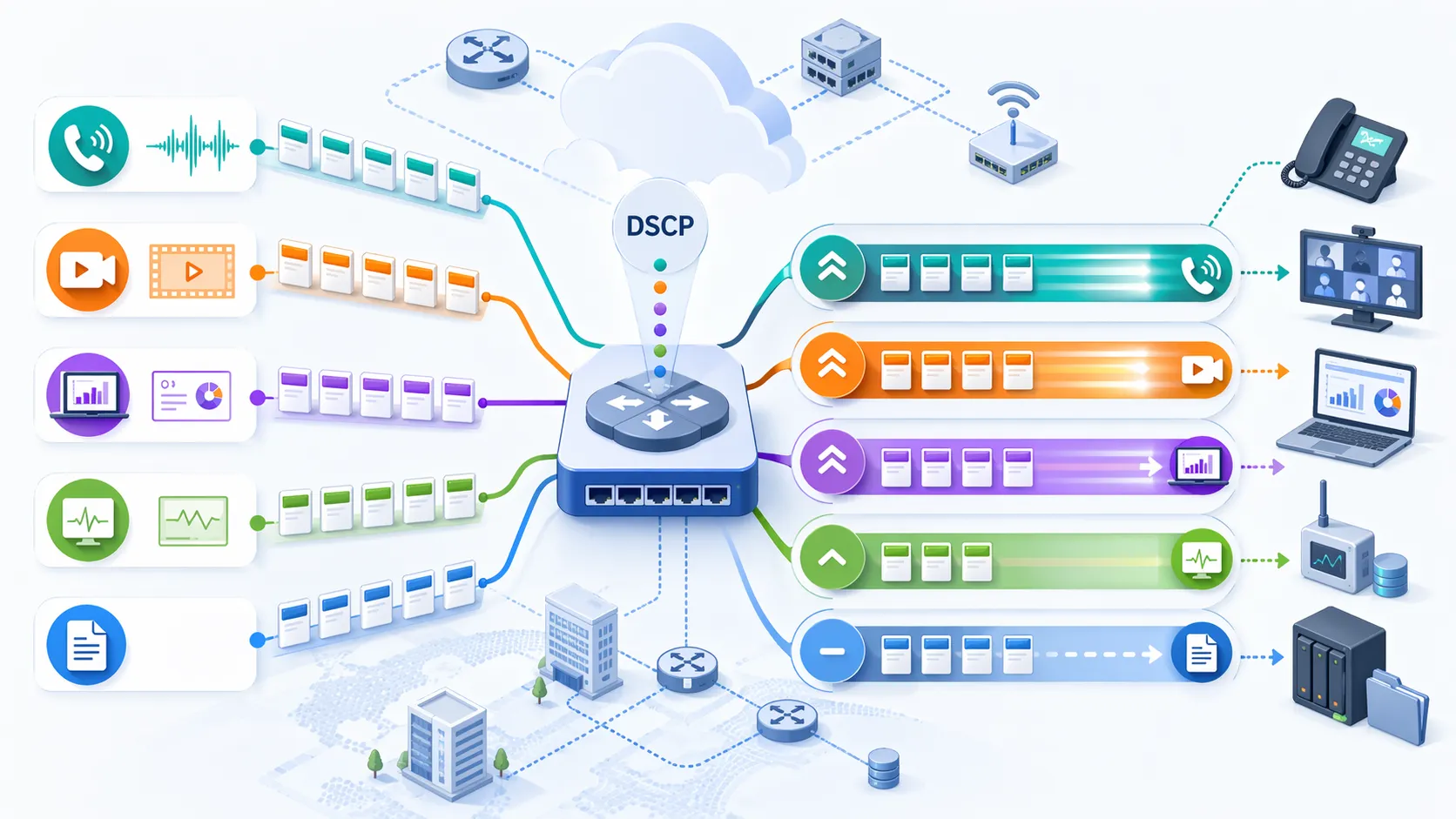

DSCP помогает сети различать типы пакетов, чтобы голос, видео и данные обрабатывались в соответствии с различными политиками QoS.
Принцип работы DSCP
Поле DSCP в заголовке IP
DSCP передается в поле дифференцированных сервисов заголовка IP. В IPv4 это поле произошло от старой концепции типа обслуживания (ToS), а в IPv6 оно входит в структуру класса трафика. Часть DSCP использует шесть бит, что позволяет использовать диапазон значений маркировки для представления различных классов пересылки или намерений обслуживания.
Когда пакет помечен значением DSCP, сетевые устройства, настроенные для QoS, могут проверить это значение и поместить пакет в соответствующую очередь, класс пересылки или режим планирования. Это может влиять на то, как пакет буферизуется, передается, отбрасывается при перегрузке или приоритизируется относительно других классов трафика.
Сама метка DSCP является только частью общей конструкции QoS. Сети все еще нужны политики, определяющие, что означает каждая метка на практике. Другими словами, маркировка — это ярлык, а настроенное поведение QoS — это действие, предпринимаемое из-за этого ярлыка.
Классификация, очереди и поведение пересылки
Рабочий процесс обычно начинается с классификации трафика. Устройство, такое как IP-телефон, шлюз, SIP-сервер, маршрутизатор или межсетевой экран, определяет тип пакета и применяет метку DSCP в соответствии с политикой. Например, реальный голосовой трафик может быть помечен иначе, чем трафик сигнализации или обычный веб-трафик.
После маркировки пакет поступает в сеть. Промежуточные устройства затем могут использовать это значение DSCP, чтобы определить, какая очередь или класс должны обрабатывать пакет. Чувствительный к задержкам трафик может отправляться через ускоренные очереди, в то время как обычный трафик следует стандартным путям пересылки наилучшего усилия. При перегрузке устройства также могут сначала отбрасывать пакеты с более низким приоритетом, защищая качество работы более критических сервисов.
Этот процесс и делает DSCP полезным. Он позволяет обработке пакетов отражать потребности приложений, а не предполагать, что весь трафик имеет одинаковые требования к обслуживанию. В хорошо спроектированных сетях это обеспечивает более предсказуемое поведение в периоды высокой нагрузки.
DSCP приобретает смысл только тогда, когда маркировка пакетов и сетевая политика согласованы от конца до конца.
Общие классы DSCP и их значение
Наилучшее усилие, ускоренная пересылка и гарантированная пересылка
Несколько значений DSCP обычно связаны с общими классами обслуживания. Трафик наилучшего усилия обычно представляет обычный трафик без специальной приоритетной обработки. Ускоренная пересылка, часто связанная с чувствительными к задержкам приложениями, такими как голосовой трафик, предназначена для трафика, которому выгодна низкая задержка, низкие потери и уменьшенный джиттер. Классы гарантированной пересылки предоставляют несколько уровней обслуживания и приоритетов отбрасывания для трафика, который должен получать более структурированную обработку, чем обычная пересылка наилучшего усилия.
Эти классы не гарантируют универсальное поведение во всех сетях. Их значение зависит от того, как организация или провайдер сопоставляет их с реальными очередями и политиками. Тем не менее, они предоставляют широко признанную основу для выражения приоритетов обработки пакетов.
На практике это позволяет инженерам разделять приложения на более подходящие категории, а не оставлять все в одной недифференцированной очереди. Такой структурированный подход становится очень важным, когда сеть передает смешанные рабочие нагрузки.
Голос, видео, сигнализация и бизнес-данные
Во многих корпоративных сетях реальный голосовой трафик помечен высокоприоритетным значением DSCP, поскольку он чрезвычайно чувствителен к задержкам и джиттеру. Трафик сигнализации, такой как сообщения установления вызовов SIP, также может получать повышенную обработку, хотя обычно не на том же уровне, что и сам голосовой поток. Видеотрафик может быть помечен по-разному в зависимости от того, является ли это интерактивной видеоконференцией, потоковым мультимедиа или передачей видеонаблюдения.
Бизнес-приложения, транзакционные сервисы, управляющий трафик и критические промышленные данные также могут получать метки DSCP, отражающие оперативную важность. Между тем, обычный интернет-серфинг, синхронизация файлов, резервное копирование и массовые передачи часто остаются в классах с более низким приоритетом или наилучшим усилием.
Результат — более осведомленная о приложениях сеть. Вместо того чтобы полагаться только на скорость канала, сеть может принимать более интеллектуальные решения о пересылке на основе потребностей обслуживания.
Преимущества использования DSCP
Улучшенная производительность для чувствительных к задержкам сервисов
Одно из главных преимуществ DSCP — улучшенная обработка сервисов, чувствительных к задержкам. Голосовые вызовы, видеовстречи, аудиооповещения, удаленная связь операторов и другие типы трафика реального времени могут испытывать заметное ухудшение качества при нестабильной доставке пакетов. Помещая эти пакеты в более выгодные очереди, QoS на основе DSCP помогает сохранить разборчивость, снизить джиттер и уменьшить вероятность прерывания сервиса при перегрузке.
Это не означает, что DSCP устраняет все сетевые проблемы. Если канал слишком узкий или сеть плохо спроектирована, одна только маркировка не создаст несуществующую пропускную способность. Но в правильно спроектированной среде DSCP может значительно улучшить распределение ограниченных ресурсов, когда трафик конкурирует за время передачи.
Это особенно ценно в конвергированных сетях, где голос, видео и обычные данные используют одну и ту же инфраструктуру коммутации и маршрутизации.
Более предсказуемая политика QoS по всей сети
DSCP также помогает сделать политику QoS более согласованной и масштабируемой. Когда трафик правильно помечен на границе, промежуточные устройства могут полагаться на одну и ту же основу маркировки, а не пытаться повторно определить характер каждого потока независимо. Это снижает неоднозначность и делает применение политики более систематичным на маршрутизаторах, коммутаторах, WAN-устройствах и точках передачи провайдеру.
Эта согласованность становится важнее по мере роста или распределения сетей. Филиал, канал центрального офиса, промышленный объект, удаленная операторская и облачное соединение могут по-разному обрабатывать один и тот же трафик без общего подхода к маркировке. DSCP предоставляет этот общий язык для обработки пакетов.
В этом смысле DSCP — не только технический инструмент маркировки, но и часть более широкой дисциплины проектирования сетей, поддерживающей предсказуемое поведение сервисов.
Применение DSCP в современных сетях
Корпоративные сети голоса, видео и совместной работы
DSCP широко используется в корпоративных сетях, передающих IP-телефонию, унифицированные коммуникации, видеоконференции, легкие клиенты, инструменты совместной работы и облачные бизнес-приложения. Эти среды часто включают смешанный трафик с очень разными временными потребностями. DSCP помогает защитить пользовательский опыт, гарантируя, что критический интерактивный трафик меньше страдает от всплесков обычной активности данных.
Например, компания может использовать DSCP для приоритизации голосовых потоков RTP над синхронизацией электронной почты или большими файловыми передачами. Она также может разделять голосовую сигнализацию, интерактивное видео и офисные данные по разным классам обслуживания, чтобы сеть более интеллектуально реагировала при загрузке каналов.
Это делает DSCP очень актуальным в любой бизнес-сети, где качество коммуникации напрямую влияет на повседневную работу.
Промышленные коммуникации, оповещение и оперативные системы
DSCP также полезен в промышленных и оперативных коммуникационных системах, особенно когда IP-голос, оповещение, переговорные устройства, диспетчеризация, мониторинг и управляющие сервисы используют одну и ту же инфраструктуру. В этих средах часть трафика может быть оперативной важностью, даже если общее использование пропускной способности не очень высокое. Реальная проблема часто заключается в предсказуемой доставке, а не в чистом объеме.
Сеть завода, среда управления транспортом, платформа туннельной связи или система безопасности кампуса могут использовать DSCP, чтобы гарантировать, что голосовые оповещения, SIP-сессии, диспетчерский трафик или мультимедиа, связанные с тревогами, обрабатываются тщательнее, чем фоновые данные. Это может поддерживать лучшую стабильность сервиса при конвергенции нескольких приложений в одной сети.
В проектах с IP-телефонами, SIP-шлюзами, переговорными устройствами или системами IP-оповещения DSCP может быть частью общей стратегии QoS, помогающей голосовому и широковещательному трафику работать надежнее в корпоративных и промышленных коммуникационных решениях.

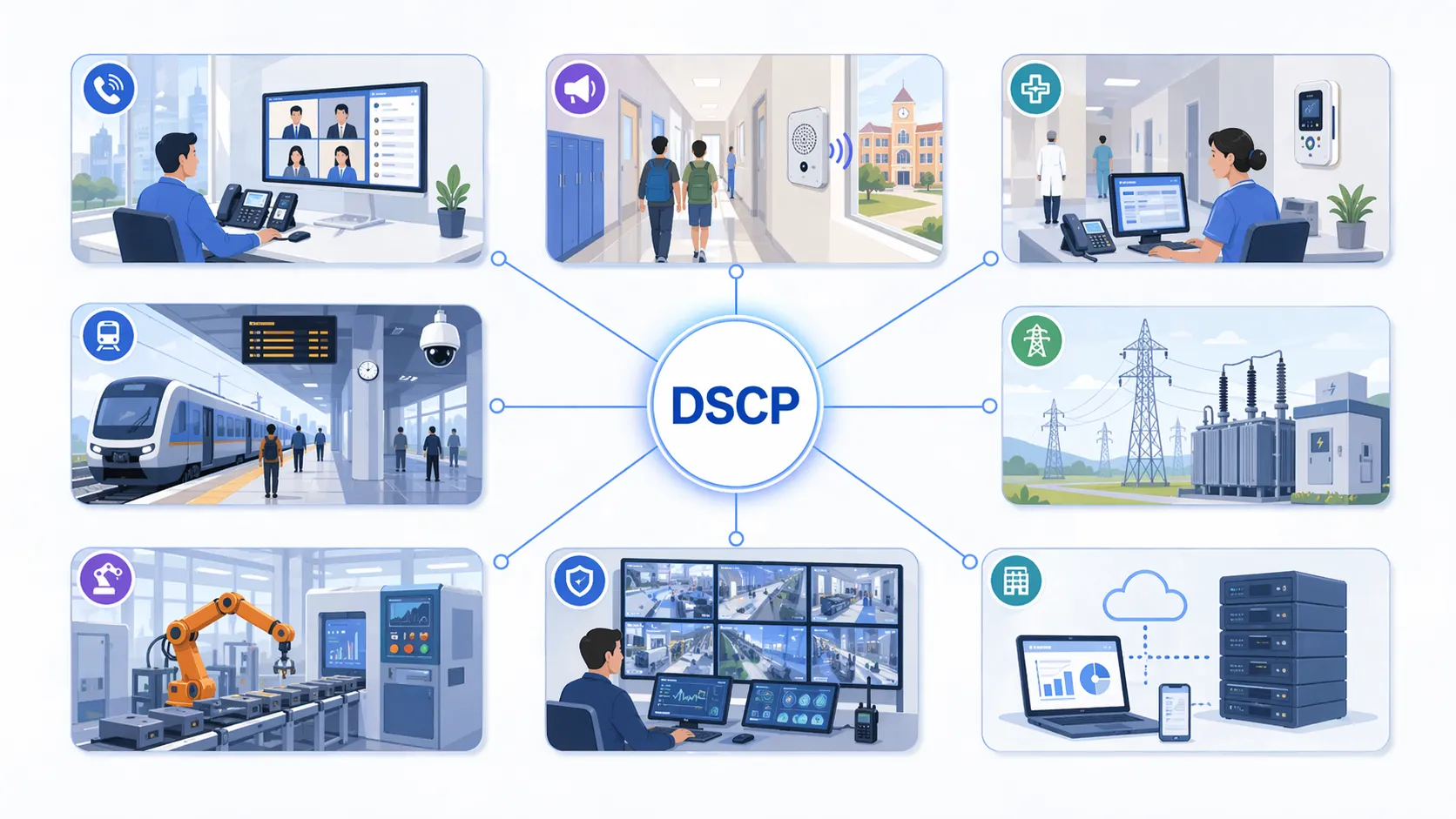

Применение DSCP в различных отраслях
Офисы, кампусы, здравоохранение и гостиничный бизнес
В офисных и кампусных средах DSCP часто применяется к корпоративному голосу, трафику совместной работы и потокам важных приложений. Школы и университеты могут использовать его для поддержки классных коммуникаций, административного VoIP, оповещения и видеосервисов по разделяемой сетевой инфраструктуре. В здравоохранении приоритизация пакетов может помочь поддерживать голосовую мобильность, коммуникационные системы и другой оперативный трафик с более строгими требованиями к доставке.
Гостиничный бизнес также может извлечь выгоду, особенно когда VoIP, сервисы для гостей, системы собственности и бизнес-приложения разделяют сетевые ресурсы. В этих секторах ценность DSCP заключается в улучшении дифференциации сервисов без необходимости физически отдельных сетей для каждой функции.
Чем больше типов приложений передает сеть, тем полезнее становится классификация на основе DSCP.
Транспорт, коммунальные услуги, производство и сети безопасности
Транспортные узлы, коммунальные системы, производственные объекты и сети безопасности часто работают с конвергированной IP-инфраструктурой, поддерживающей голос, тревоги, операторские станции, видеонаблюдение, управляющий трафик и общую администрацию. DSCP помогает этим средам различать оперативный важный трафик и обычный фоновый трафик, особенно на ограниченных восходящих каналах или сильно разделяемых сегментах.
В производственных или коммунальных операциях голосовая координация и событийно-ориентированная связь могут нуждаться в более тщательной обработке, чем обычное перемещение файлов. В сетях безопасности интерактивный операторский трафик может нуждаться в другой обработке, чем потоки массовой записи. DSCP дает сети структурированный способ отразить эти различия в поведении пересылки.
Именно поэтому DSCP часто включается в руководства по проектированию сетей для сред, где важны время, координация и непрерывность сервиса.
В промышленных и оперативных сетях DSCP помогает голосовому, оповещательному и управляющему трафику получать более предсказуемую обработку при пересылке.
DSCP и проектирование качества обслуживания (QoS)
Почему одного DSCP недостаточно
Хотя DSCP важен, он является только частью проектирования QoS. Помеченный пакет все еще зависит от реальной конфигурации устройств, распределения очередей, планирования пропускной способности, управления перегрузкой и границ доверия. Если сеть игнорирует метки, неправильно их перезаписывает или не имеет полезных политик планирования, значение DSCP будет иметь мало практического эффекта.
Поэтому проектирование QoS требует согласованности. Конечные точки, коммутаторы, маршрутизаторы, WAN-устройства и границы провайдера должны либо сохранять, либо намеренно сопоставлять значения DSCP скоординированным образом. В противном случае пакет может потерять предполагаемую обработку при передаче по сети.
Именно поэтому опытные инженеры рассматривают DSCP как основу классификации в рамках более широкой стратегии производительности, а не как автономную функцию.
Границы доверия, сопоставление и применение политик
Граница доверия определяет точку, в которой сеть начинает принимать или перемаркировывать входящие значения DSCP. Например, коммутатор, подключенный к управляемым IP-телефонам, может доверять меткам телефона, одновременно контролируя обработку подключенных ПК. Восходящие устройства затем могут сопоставлять эти метки с конкретными очередями и режимами пропускной способности.
Применение политик важно, потому что не все пакеты должны иметь право на высокий приоритет. Если каждое устройство могло помечать свой трафик как срочный без ограничений, ценность QoS исчезла бы. Хороший дизайн поэтому сочетает маркировку DSCP с контролем доступа, политиками перемаркировки и реалистичным планированием классов.
Это защищает критические сервисы, сохраняя сеть справедливой и управляемой. Другими словами, DSCP работает лучше, когда сеть избирательна, а не когда все трактуется как высший приоритет.
Если каждый пакет помечен как важный, то ни один пакет по-настоящему не приоритизирован.
DSCP по сравнению с CoS и другими методами приоритизации трафика
Маркировка 3-го уровня против приоритета 2-го уровня
DSCP работает на 3-м уровне, поскольку передается в заголовке IP. Класс обслуживания (CoS), часто называемый в контексте коммутации Ethernet, работает на 2-м уровне и связан с приоритетом кадров с тегами VLAN. Эти два механизма связаны, но не идентичны. CoS полезен в локальных коммутируемых средах, а DSCP более подходит для сквозной политики пересылки на основе IP в маршрутизируемых сетях.
Во многих практических конструкциях сети используют и то, и другое. Трафик может классифицироваться на уровне доступа, сопоставляться со значением CoS для локальной коммутации и также помечаться DSCP для маршрутизируемой передачи. Сопоставление между ними зависит от корпоративных стандартов QoS и возможностей устройств.
Понимание этой разницы помогает избежать путаницы. DSCP — не единственный метод приоритизации в сетях, но он один из самых важных для классификации IP-трафика в современных инфраструктурах.
Почему DSCP остается широко используемым
DSCP остается широко используемым, потому что он стандартизирован, гибок и хорошо подходит для дифференциации услуг на основе IP. Он работает во многих типах сетей и может поддерживать множество классов трафика без необходимости полностью отдельной физической инфраструктуры для критических сервисов.
Поскольку организации продолжают конвергировать голос, видео, управление и данные на общие IP-платформы, потребность в структурированной обработке трафика остается сильной. DSCP предлагает практический способ выражения приоритета пакетов в этой общей среде.
По этой причине он остается центральным понятием в корпоративной QoS, политиках WAN, проектировании унифицированных коммуникаций и промышленных IP-коммуникациях.
Заключение
Точка кода дифференцированных сервисов (DSCP) — это метод маркировки пакетов, используемый для классификации IP-трафика, чтобы сети могли применять различные режимы пересылки к разным типам сервисов. Это ключевой элемент проектирования QoS, поскольку он помогает различать чувствительный к задержкам, оперативный важный трафик и трафик наилучшего усилия в разделяемых инфраструктурах.
Сам по себе DSCP не гарантирует производительность, но предоставляет основу для маркировки, которую маршрутизаторы, коммутаторы и механизмы политик используют для принятия более обоснованных решений о пересылке. В корпоративных, операторских и промышленных средах это может улучшить качество работы голоса, видео, оповещения, сигнализации и других критических приложений в периоды перегрузки или интенсивного использования.
Поскольку все больше организаций полагаются на конвергированные IP-сети для коммуникаций и операций, DSCP остается очень актуальным. Он помогает сетям выйти за рамки универсальной пересылки и двигаться к более предсказуемой обработке наиболее важного трафика.
Часто задаваемые вопросы
Для чего используется DSCP?
DSCP используется для маркировки IP-пакетов, чтобы сетевые устройства могли классифицировать и обрабатывать их в соответствии с политикой QoS. Это помогает сети приоритизировать или дифференцировать такой трафик, как голос, видео, сигнализация и обычные данные.
Его цель — не напрямую добавлять пропускную способность, а улучшить распределение существующих сетевых ресурсов, когда различные типы трафика конкурируют за них.
Является ли DSCP тем же самым, что и QoS?
Нет. DSCP — это часть QoS, а не все целиком. DSCP обеспечивает маркировку пакетов, а QoS включает более широкую политическую основу: классификацию, очереди, планирование, управление перегрузкой и границы доверия.
Другими словами, DSCP — это механизм, используемый в рамках более широкой стратегии QoS.
Почему DSCP важен для систем VoIP и SIP?
DSCP важен для систем VoIP и SIP, потому что голосовой и сигнальный трафик часто чувствителен к задержкам, джиттеру и потере пакетов. Правильная маркировка может помочь этим пакетам получить более выгодную обработку по разделяемой сети.
Это может улучшить качество вызовов, разборчивость оповещения и общую стабильность сервисов реального времени в корпоративных и промышленных решениях.
