Класс I, Раздел 1 — североамериканская классификация опасных зон, предназначенная для помещений, где горючие газы или пары могут присутствовать в воздухе в воспламеняющейся концентрации при нормальной работе, частом техническом обслуживании или утечках, а также в случае поломки, которая одновременно выделяет опасное вещество и создает источник воспламенения. Проще говоря, это одна из самых требовательных категорий зон с опасными газами и парами в системе классификации Класс/Раздел.
Данное обозначение часто сокращают до Класс I, Разд. 1 или C1D1. Оно наносится на электрооборудование, проектные спецификации, схемы щитового оборудования, чертежи опасных зон и закупочную документацию в нефтегазовой, химической промышленности, при обращении с топливом, работе с растворителями и других отраслях, где требуется строгий контроль взрывоопасных атмосфер. Для инженеров, закупщиков и интеграторов эта классификация имеет важное значение, поскольку определяет выбор оборудования, методы монтажа, требования к маркировке, планирование технического обслуживания и общее соответствие нормам безопасности.
Не менее важно понимать, что Класс I, Раздел 1 сам по себе не является сертификатом на оборудование. Это **классификация помещения**. Оборудование, эксплуатируемое в такой зоне, должно быть утверждено, внесено в реестр или сертифицировано для конкретных опасных условий, включая группу газов и температурные ограничения. Поэтому полное рассмотрение Класса I, Раздела 1 всегда включает не только определение зоны, но и нормативы, маркировку и методы защиты, предусмотренные для оборудования.

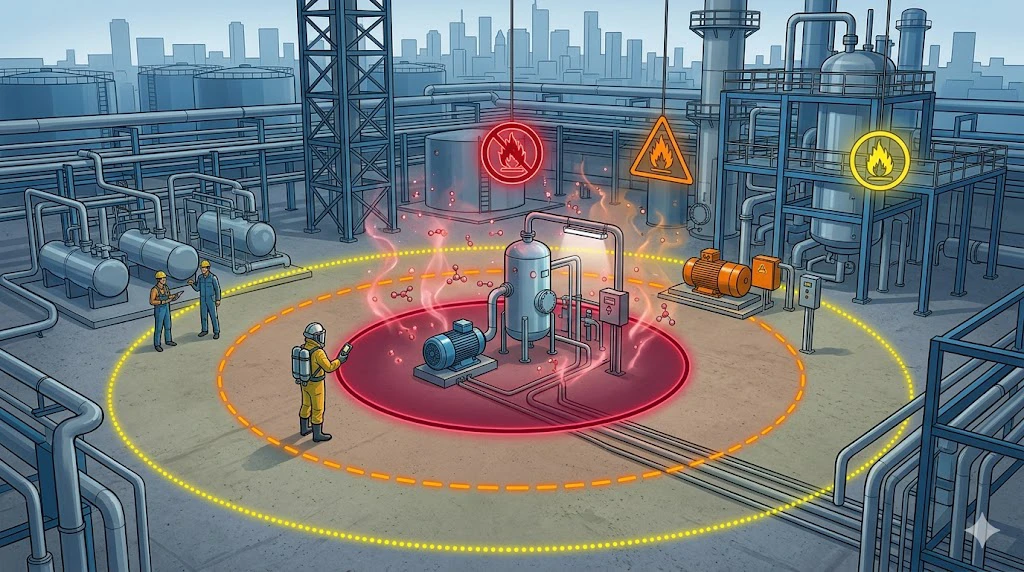

Класс I, Раздел 1 относится к местам, где воспламеняющиеся концентрации горючих газов или паров могут возникать при нормальной эксплуатации или частых выбросах, связанных с технологическим процессом.
Что означает Класс I, Раздел 1?
Обозначение состоит из двух частей. Класс I определяет тип опасности: горючие газы, пары, образующиеся из горючих жидкостей, или пары горючих жидкостей. Раздел 1 указывает на вероятность появления опасного фактора: атмосфера может стать воспламеняющейся в стандартных рабочих условиях, регулярно из-за технического обслуживания или утечек, либо при аварии, когда выброс паров превращает электрооборудование в потенциальный источник возгорания.
Именно поэтому Класс I, Раздел 1 является более строгим, чем Раздел 2. В зонах Раздела 2 возникновение опасных концентраций газов или паров при обычной работе не предполагается. В Разделе 1 такой риск является неотъемлемой частью стандартных условий эксплуатации технологической зоны.
Также это означает, что Класс I, Раздел 1 нельзя использовать как универсальную маркировку для всего предприятия, если только вся территория не прошла соответствующую классификацию. Опасные зоны определяются по отдельности для каждого участка. Складское помещение, насосная камера, пункт налива, операторский пункт и соседние коридоры могут иметь разную классификацию в зависимости от конструкции производства, систем удержания веществ, вентиляции, источников выбросов и нормативного анализа.
Какими нормативами регламентируется Класс I, Раздел 1?
В США нормативной основой являются правила ОСХА для опасных зон, в частности 29 CFR 1910.307 и определения из 29 CFR 1910.399. Данные положения описывают порядок классификации опасных зон и требования к утверждению и маркировке оборудования.
В практической инженерной деятельности и при монтаже система Класс/Раздел тесно связана с Национальным электротехническим кодексом (NFPA 70), особенно с разделами, посвященными опасным зонам, классификации, способам прокладки кабелей и выбору оборудования. Сама ОСХА обязывает работодателей и пользователей соблюдать эти требования, а большинство практик сертификации и маркировки оборудования в Северной Америке формируются на основе данного кодекса.
Среди ключевых стандартов на оборудование выделяют UL 1203 и UL 913. Стандарт UL 1203 регулирует взрывонепроницаемое и пылевзрывозащищенное электрооборудование для опасных зон, а UL 913 регламентирует искробезопасные приборы и сопутствующее оборудование для эксплуатации в опасных зонах Раздела 1. Эти два стандарта описывают два наиболее распространенных метода защиты, применяемых при разработке техники для работы в условиях Класса I, Раздела 1.
Как применяются данные стандарты на практике?
Нормативы классификации зон и стандарты на оборудование решают разные задачи. Классификация помещения показывает степень опасности зоны. Стандарт на оборудование определяет требования к конструкции, испытаниям и маркировке устройств для безопасной эксплуатации в данной зоне.
Например, технологическая установка по работе с летучими растворителями может быть отнесена к Классу I, Разделу 1 в области отдельных фитингов, вентиляционных отверстий, открытых точек перекачки или зон с повышенным риском утечек при обслуживании. После утверждения классификации все устройства, установленные на данной территории — телефоны, распределительные коробки, пульты управления, датчики, осветительные приборы, кабельные фитинги, сигнальные устройства или операторские станции — должны подбираться согласно утвержденным требованиям для опасных зон с учетом соответствующего класса, группы газов и температурного кода.
Именно поэтому в обиходе часто говорят о покупке «оборудования Класса I, Раздела 1», хотя первично классифицируется зона, а уже под нее подбирается сертифицированное оборудование. Такое упрощение понятно в повседневной работе, но технически сначала определяют статус зоны, а затем утверждают оборудование для данных условий.
Оборудование для эксплуатации в условиях Класса I, Раздела 1 выбирается по полному комплекту маркировки: класс, раздел, группа газов и температурный код, а не только по общей маркировке опасной зоны.
Какие защитные характеристики предусмотрены для Класса I, Раздела 1?
В данном контексте термин защитные характеристики в первую очередь не относится к показателям IP65, IP66 или IK10. Данные классы защиты важны для устойчивости к внешним воздействиям, но не заменяют сертификацию для опасных зон. Для оборудования Класса I, Раздела 1 ключевыми утвержденными параметрами являются:
Класс: подтверждает тип опасности, в данном случае — наличие воспламеняющихся газовых или паровых атмосфер.
Раздел: подтверждает возможность появления опасного фактора при нормальной работе или частых технологических выбросах.
Группа: определяет тип газов или паров, для эксплуатации с которыми предназначено оборудование.
Температурная классификация: ограничивает максимальную поверхностную температуру оборудования, чтобы она не превышала точку самовоспламенения присутствующих опасных веществ.
Метод защиты или основание сертификации: взрывонепроницаемое исполнение, искробезопасность и другие решения в зависимости от конструкции и результатов испытаний продукции.
ОСХА требует, чтобы оборудование для опасных зон проходило утверждение не только по классу помещения, но и с учетом воспламеняющих или горючих свойств конкретных газов, паров, пыли или волокон. Также обязательно нанесение маркировки с указанием класса, группы и рабочей температуры или температурного диапазона, для которого разрешена эксплуатация. Поэтому на паспортной табличке устройства Класса I, Раздела 1 содержится гораздо больше информации, чем простая надпись «Класс I, Разд. 1».
Группы газов для зон Класса I
В системе разделения зон Класса I газы и пары делятся на группы A, B, C и D. Данные категории определяют степень взрывоопасного риска и допустимый тип конструкции оборудования для работы в соответствующей атмосфере.
Группа A: ацетилен
Группа B: водород и аналогичные опасные вещества
Группа C: этилен и аналогичные опасные вещества
Группа D: пропан и аналогичные опасные вещества
Данный параметр критически важен при закупках. Оборудование, подходящее для группы D, не подходит автоматически для группы B. Если на объекте присутствует богатая водородом или другая высокоопасная атмосфера, требования к выбору техники значительно возрастают. Именно поэтому закупщики не должны ограничиваться только маркировкой «Класс I, Раздел 1» и игнорировать обозначение газовой группы.
Температурные коды и их назначение
Безопасность в опасных зонах зависит не только от искр и электрических дуг. Перегретые поверхности также могут воспламенить горючие атмосферы, поэтому температурная классификация является обязательной частью сертификационной маркировки. Максимальная поверхностная температура оборудования должна быть достаточно низкой для предотвращения возгорания присутствующих газов и паров.
В проектной практике для обозначения используют температурные коды T1, T2, T3, T4, T5, T6. Чем ниже допустимая температура, тем строже ограничения и выше требования к оборудованию. Например, устройства для работы в атмосфере с высоким содержанием растворителей или водородом требуют более жестких температурных ограничений, чем аналогичное оборудование для зон с высокой точкой самовоспламенения опасных веществ.
При выборе техники главный вопрос — не только «является ли оборудование взрывозащищенным?», но и «соответствует ли указанная рабочая температура реальным газам и парам на объекте?». Игнорирование данного параметра приводит к нарушению нормативов безопасности даже при наличии прочной защитной оболочки.
Основные методы защиты оборудования Класса I, Раздела 1
Взрывонепроницаемое исполнение
Один из классических методов для электрооборудования Класса I, Раздела 1 — взрывонепроницаемая конструкция. Корпус устройства рассчитан таким образом, чтобы при внутреннем воспламенении локализовать взрыв и предотвратить распространение пламени в окружающую взрывоопасную атмосферу. Данный метод широко используется для тяжелых корпусов, управляющих устройств, осветительных установок, распределительных коробок и полевого оборудования технологических отраслей.
Искробезопасность
Еще один распространенный метод — искробезопасное исполнение. Вместо локализации внутреннего взрыва электрическая цепь проектируется с ограничением энергии, недостаточной для воспламенения опасной атмосферы при возможных неисправностях. Искробезопасная конструкция особенно актуальна для измерительных контуров, преобразователей, коммуникационных цепей, портативных устройств, маломощных терминалов и сенсорных сетей, где ограничение энергии эффективнее создания массивной защитной оболочки.
Оба метода подходят для эксплуатации в условиях Класса I, Раздела 1, но решают проблему воспламенения разными способами. Взрывонепроницаемое оборудование защищено за счет прочного корпуса, а искробезопасное — за счет ограничения энергии в цепи. Выбор оптимального решения зависит от сферы применения, стратегии обслуживания, ограничений по прокладке полевых кабелей и общей конструкции системы.
Является ли Класс I, Раздел 1 аналогом Зоны 1?
Не совсем. Это две разные системы классификации опасных зон. Класс I, Раздел 1 относится к традиционной североамериканской системе Класс/Раздел, а Зона 1 — к международной зонной классификации, также признанной в отдельных регионах Северной Америки.
На многих реальных проектах встречается оборудование с двойной маркировкой или линейки техники, сертифицированные по обеим системам. Однако это не означает полную взаимозаменяемость терминов в проектной документации. Корректное сравнение зависит от действующего нормативного фреймворка, базы сертификации и точной маркировки на оборудовании. Как правило, самый безопасный подход — подбирать сертификацию оборудования под метод классификации, указанный в проектных документах и требованиях местных регулирующих органов.
Типичные сферы применения Класса I, Раздела 1 — зоны с возможным выбросом горючих паров при регулярной перекачке, обработке материалов, нанесении покрытий, перекачке жидкостей и работе с растворителями.
Типичные сферы применения Класса I, Раздела 1
Официальные пояснения и примеры ОСХА наглядно демонстрируют, где чаще всего формируются условия Класса I, Раздела 1. Типичные локации: участки перекачки летучих горючих жидкостей или сжиженных горючих газов между емкостями, внутреннее пространство окрасочных камер и прилегающие зоны финишной обработки с использованием летучих растворителей, открытые резервуары с летучими горючими жидкостями, сушильные помещения для испарения растворителей, помещения газогенераторов, плохо проветриваемые насосные станции для горючих газов и летучих жидкостей и другие зоны, где появление воспламеняющихся паровых концентраций является нормой при штатной работе.

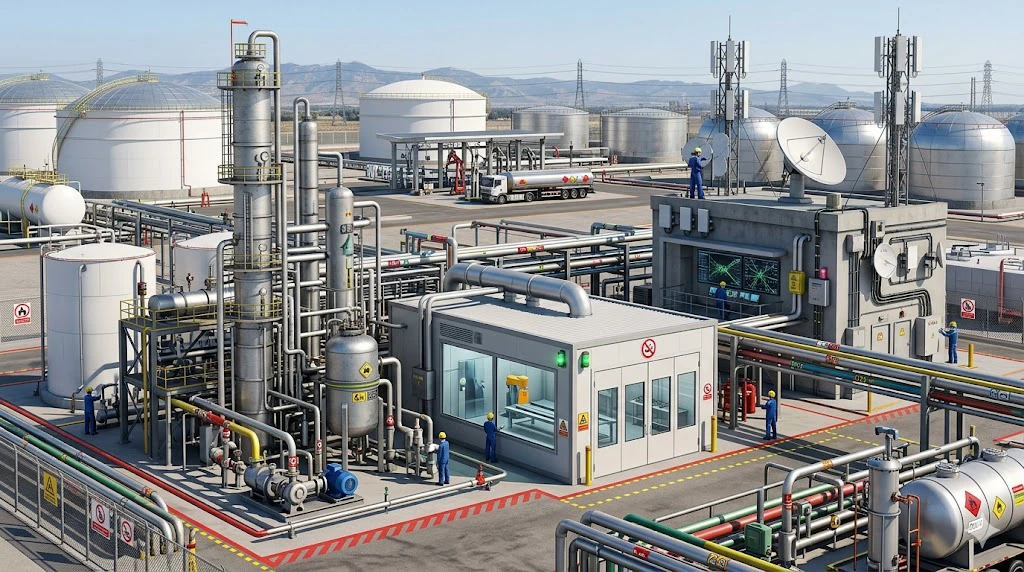

В современной промышленности данный принцип действует на широком спектре объектов:
Нефтегазовая отрасль
Скважины, производственные модули, сепараторные установки, резервуарные парки, пункты погрузки, анализаторные пункты и зоны обработки углеводородов могут содержать локальные участки Класса I, Раздела 1 в зависимости от источников выбросов и параметров вентиляции.
Химическая и нефтехимическая промышленность
Реакторные зоны, станции перекачки растворителей, участки смешивания, насосные камеры, пункты налива бочек и технологические емкости с летучими химическими веществами требуют анализа на соответствие Классу I, Разделу 1 в зонах наиболее вероятного выброса горючих паров.
Окрасочные работы, нанесение покрытий и финишная обработка
Окрасочные камеры и соседние участки обработки остаются классическим примером: распыленные или испаряющиеся растворители формируют взрывоопасные паровые атмосферы при стандартных рабочих условиях.
Хранение и раздача топлива
Объемное хранение топлива, погрузочные эстакады, системы раздачи и закрытые пространства вокруг насосов и вентиляционных отверстий часто относятся к Разделу 1, если выброс паров является частью штатной эксплуатации.
Промышленная связь и сигнализация
Взрывозащищенные телефоны, аварийные вызывные станции, предупреждающие фонари, звуковые оповещатели, терминалы переговорной связи и полевое коммуникационное оборудование подбираются с сертификацией Класса I, Раздела 1 для безопасной работы персонала в газопаровых опасных технологических зонах.
Что насчет рейтингов IP и корпусов NEMA?
Это частая ошибка закупщиков. Устройство с показателями IP66, IP67 или корпусом NEMA 4X все равно может не подходить для эксплуатации в условиях C1D1. Защита от внешних воздействий и сертификация для опасных зон решают совершенно разные задачи.
Рейтинг IP или стандарт NEMA определяет защиту от воды, пыли, коррозии и общих внешних факторов в зависимости от применяемой системы нормативов. Сертификация Класса I, Раздела 1 подтверждает, что оборудование прошло испытания и не станет источником воспламенения в указанной взрывоопасной атмосфере. В реальных проектах оба показателя могут быть важны, но они не заменяют друг друга.
Например, открытая технологическая зона требует коммуникационное оборудование не только с допуском Класса I, Раздела 1, но и устойчивое к погодным условиям, коррозии, механическим нагрузкам, мойке и морской среде. Сертификация для опасных зон устраняет риск возгорания, а защитный корпус обеспечивает устойчивость к внешней среде.
Правила выбора оборудования для зон Класса I, Раздела 1
Определите точные границы классифицированной зоны. Не принимайте все предприятие за C1D1 только из-за наличия отдельных опасных технологических участков.
Определите группу газов. Оборудование должно быть сертифицировано под конкретные вещества, присутствующие на объекте.
Проверьте температурный код. Убедитесь, что максимальная поверхностная температура устройства соответствует условиям окружающей атмосферы.
Оцените метод защиты. Выберите взрывонепроницаемое или искробезопасное исполнение с учетом инженерных требований проекта.
Проверьте условия монтажа. Способы ввода кабелей, уплотнения, кабельные вводы, барьеры и схемы прокладки не менее важны, чем само устройство.
Не смешивайте экологические и взрывозащитные рейтинги. IP, IK и NEMA являются дополнительными характеристиками и не заменяют сертификацию для опасных зон.
Внимательно изучите полную маркировку и данные реестра. Полная маркировка оборудования важнее сокращенных маркетинговых обозначений.
Можно ли использовать оборудование Раздела 1 в зонах Раздела 2?
Да, как правило, техника, утвержденная для зон Раздела 1, допускается к монтажу в зонах Раздела 2 того же класса и газовой группы. Именно поэтому многие операторы унифицируют критическое оборудование по более высокому классу защиты для обеспечения единообразия, упрощения запасов запчастей и гибкости эксплуатации.
Тем не менее, повсеместное использование оборудования Раздела 1 не всегда оправдано. Такие устройства крупнее, тяжелее, дороже и имеют строгие ограничения по монтажу и обслуживанию. Грамотное проектирование всегда основывается на точной классификации зон, а не на необоснованном завышении требований.
Распространенные заблуждения о Классе I, Разделе 1
«Класс I, Раздел 1 — это только взрывонепроницаемое исполнение»
Это неверно. Взрывонепроницаемая конструкция — важный, но не единственный метод защиты. Искробезопасность также является основным решением для оборудования и цепей в данных зонах.
«Прочное водонепроницаемое оборудование подходит для C1D1»
Нет. Механическая прочность и влагозащита не исключают риск воспламенения в горючих атмосферах.
«Классификация зоны равнозначна сертификации оборудования»
Ошибка. Сначала классифицируется зона, затем под ее параметры подбирается и сертифицируется оборудование.
«Одна сертификация подходит для любых газовых атмосфер»
Нет. Обозначение газовой группы и температурный код остаются обязательными. Оборудование, подходящее для одной группы веществ, может быть опасным для другой.
Применение в различных отраслях
Технологическое приборостроение
Преобразователи давления, уровнемеры, анализаторы, распределительные коробки и клеммные сборки в зонах регулярного выброса паров проектируются и подбираются с учетом требований Класса I, Раздела 1.
Связь и переговорные системы для опасных зон
Полевые телефоны, аварийные вызывные пункты, VoIP-переговорные устройства, системы оповещения и аварийные терминалы в зонах работы с растворителями, топливом и углеводородами требуют наличия сертификации C1D1.
Освещение и сигнализация
Взрывозащищенные светильники, маячки, сирены и комбинированные аварийные устройства активно используются в газопаровых опасных зонах для визуального и звукового оповещения персонала.
Монтаж электродвигателей и систем управления
В зависимости от планировки и масштаба классификации местные пульты управления, разъединители, защитные корпуса и вспомогательные фитинги должны соответствовать требованиям Раздела 1.
Часто задаваемые вопросы
В чем разница между Классом I, Разделом 1 и Классом I, Разделом 2?
Класс I, Раздел 1 подразумевает возможное наличие воспламеняющихся газовых или паровых концентраций при нормальной работе, частом обслуживании, утечках или аварийных выбросах. Для Раздела 2 наличие опасных концентраций при штатной эксплуатации не характерно.
Является ли Класс I, Раздел 1 аналогом Зоны 1 ATEX?
Нет. Это разные системы классификации. Их практические цели могут совпадать, многие устройства имеют двойную маркировку, но данные термины не являются взаимозаменяемыми.
Допускается ли использование искробезопасного оборудования в зонах Класса I, Раздела 1?
Да. Искробезопасное оборудование с сертификацией под соответствующие опасные зоны полностью подходит для эксплуатации в условиях Класса I, Раздела 1. Это один из признанных основных методов защиты для маломощных цепей и измерительной техники.
Достаточно ли только обозначения Класс I, Раздел 1 для полной оценки?
Нет. Также требуются данные газовой группы, температурного кода, метода защиты, монтажных требований и дополнительные характеристики корпуса для внешних условий.
Нужны ли рейтинги IP или NEMA для оборудования C1D1?
Чаще всего да. Взрывозащитная сертификация устраняет риск возгорания, а IP и NEMA защищают корпус от пыли, воды, коррозии и внешних климатических воздействий.
Где наиболее распространены зоны Класса I, Раздела 1?
Типичные примеры: участки окрасочной обработки, зоны работы с растворителями, насосные станции, пункты перекачки топлива, газогенераторные помещения и технологические участки с выбросом горючих газов и паров при нормальной эксплуатации.
Заключение
Класс I, Раздел 1 — одна из важнейших классификаций опасных зон в североамериканской промышленности, регулирующая атмосферы с газами и парами, способными к воспламенению при штатной работе или частых технологических выбросах. Полное понимание данного стандарта требует изучения не только общей маркировки, но и нормативов, обозначений, газовых групп, температурных кодов и методов защиты, обеспечивающих безопасность оборудования в сложных взрывоопасных условиях.
При выборе оборудования на практике действует простое правило: сначала выполните точную классификацию зоны, затем подберите технику под конкретные требования класса, раздела, газовой группы и температурных ограничений объекта. Такой подход гарантирует нормативное соответствие, высокий уровень безопасности и долгосрочную надежность, в отличие от использования упрощенных обозначений и оценки только по характеристикам защитного корпуса.
