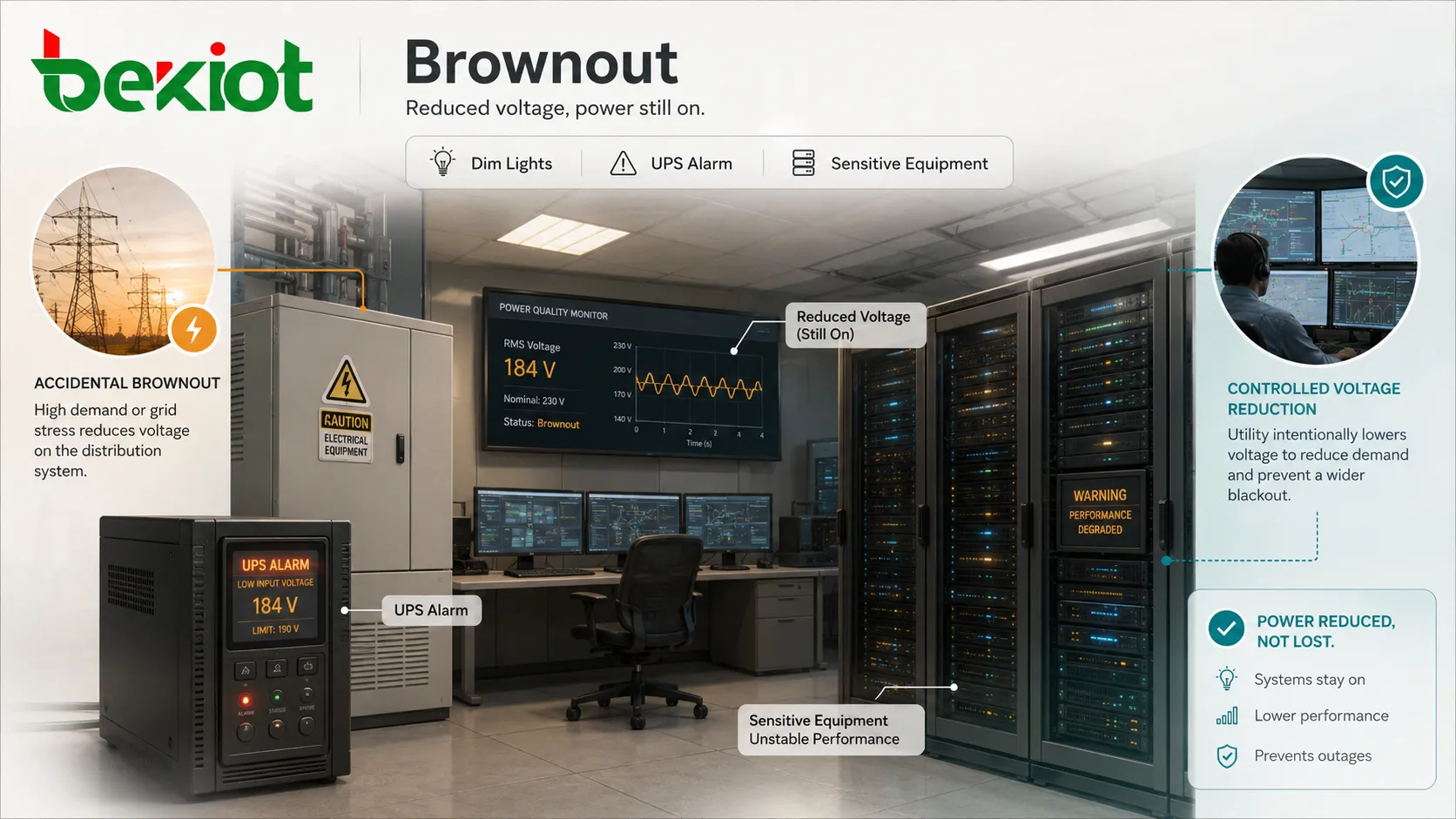

длительное снижение напряжения — это состояние, при котором напряжение электропитания на некоторое время падает ниже нормального уровня, но питание полностью не отключается. В отличие от полного отключения, когда электроэнергия пропадает целиком, при длительное снижение напряжения электричество остается доступным, но при пониженном напряжении. Такое пониженное напряжение может влиять на освещение, двигатели, блоки питания, системы управления, компьютеры, коммуникационное оборудование, системы ОВК, лифты, промышленное оборудование и чувствительную электронику.

длительное снижение напряжения может возникать из-за перегрузки сети, высокого спроса на электроэнергию, нагрузки на оборудование энергокомпании, слабой распределительной инфраструктуры, длинных фидерных линий, ограничений трансформаторов, запуска крупных двигателей или намеренного снижения напряжения энергоснабжающей организацией. Во многих случаях пользователи замечают тусклый свет, медленную работу двигателей, перезагрузки оборудования, нестабильную работу или сигналы тревоги от ИБП и систем мониторинга питания.

Проблема качества электроэнергии с двумя сторонами

длительное снижение напряжения может быть случайным или намеренным. Случайный длительное снижение напряжения возникает, когда энергосистема не может удерживать нормальное напряжение из-за давления нагрузки, слабой инфраструктуры, неисправностей или ограничений распределения. Намеренный brownout может использоваться энергокомпанией как контролируемая стратегия снижения напряжения для уменьшения спроса и предотвращения более крупного отключения.

Эта двойственная природа делает тему легко понимаемой неверно. Для конечных пользователей и оборудования сниженное напряжение чаще всего является риском. Для операторов сети контролируемое снижение напряжения иногда помогает стабилизировать систему при экстремальной нагрузке. Ценность зависит от того, кто управляет событием, и могут ли подключенные устройства выдерживать данный диапазон напряжения.

С инженерной точки зрениядлительное снижение напряженияотносится к более широкой области качества электроэнергии. Он связан с пониженным напряжением, провалом напряжения, кратковременным падением и нестабильностью питания, хотя точные определения могут различаться в зависимости от стандарта, региона и длительности измерения.

Как формируется сниженное напряжение

Спрос превышает местную мощность

Одна из распространенных причин — чрезмерный спрос на электрическую сеть. Во время жары, сильных холодов, промышленных пиков или вечерних скачков нагрузки многие пользователи могут потреблять энергию одновременно. Если генерация, передача или распределение находятся под давлением, напряжение может снизиться.

В этой ситуации сеть все еще может подавать электроэнергию, но напряжение не удерживается на ожидаемом уровне. Здания в конце длинных распределительных линий могут ощущать этот эффект заметнее.

Ограничения распределительной сети

Трансформаторы, фидеры, кабели, распределительное оборудование и локальные сети имеют пределы мощности. Если оборудование перегружено или стареет, регулирование напряжения становится менее стабильным. Длинные кабельные трассы и проводники недостаточного сечения также могут вызывать падение напряжения при большой нагрузке.

Это часто встречается на старых объектах, во временных системах электропитания, сельских фидерах, строительных площадках, промышленных зонах и в зданиях, где электрические нагрузки выросли за пределы исходного проекта.

Запуск крупного оборудования

Крупные двигатели, компрессоры, насосы, лифты, установки HVAC, сварочные аппараты и тяжелые промышленные нагрузки могут потреблять высокий пусковой ток. Этот внезапный спрос на ток временно снижает напряжение.

Если система питания сильная, падение напряжения может быть небольшим и коротким. Если система слабая, падение может нарушить работу соседнего оборудования или сработают защитные устройства.

Контролируемое снижение напряжения энергокомпанией

В некоторых случаях энергокомпания может намеренно снизить напряжение в контролируемом диапазоне, чтобы уменьшить спрос и избежать более крупного отключения. Обычно это часть управления сетью, а не случайная авария.

Однако даже контролируемое снижение должно оставаться в допустимых пределах. Если напряжение падает слишком низко или длится слишком долго, могут пострадать производительность и безопасность оборудования.

Что происходит внутри электрического оборудования

Разное оборудование по-разному реагирует на сниженное напряжение. Некоторые устройства продолжают нормально работать в широком входном диапазоне. Другие быстро становятся нестабильными. Результат зависит от конструкции блока питания, характеристик двигателя, логики управления, настроек защиты, типа нагрузки и допуска по напряжению.

Электронные блоки питания могут потреблять больше тока, чтобы сохранить выходную мощность при снижении входного напряжения. Это увеличивает нагрев и нагрузку на компоненты. Устройства с неудачно спроектированным питанием могут перезагружаться, зависать или выключаться.

Двигатели могут замедляться, перегреваться, не запускаться или потреблять чрезмерный ток при низком напряжении. Это особенно важно для компрессоров, насосов, вентиляторов, конвейеров, лифтов и промышленного оборудования.

Системы управления могут вести себя непредсказуемо, если напряжение падает ниже надежного рабочего диапазона. Реле могут дребезжать, контакторы отключаться, датчики выдавать нестабильные показания, а программируемые контроллеры перезапускаться.

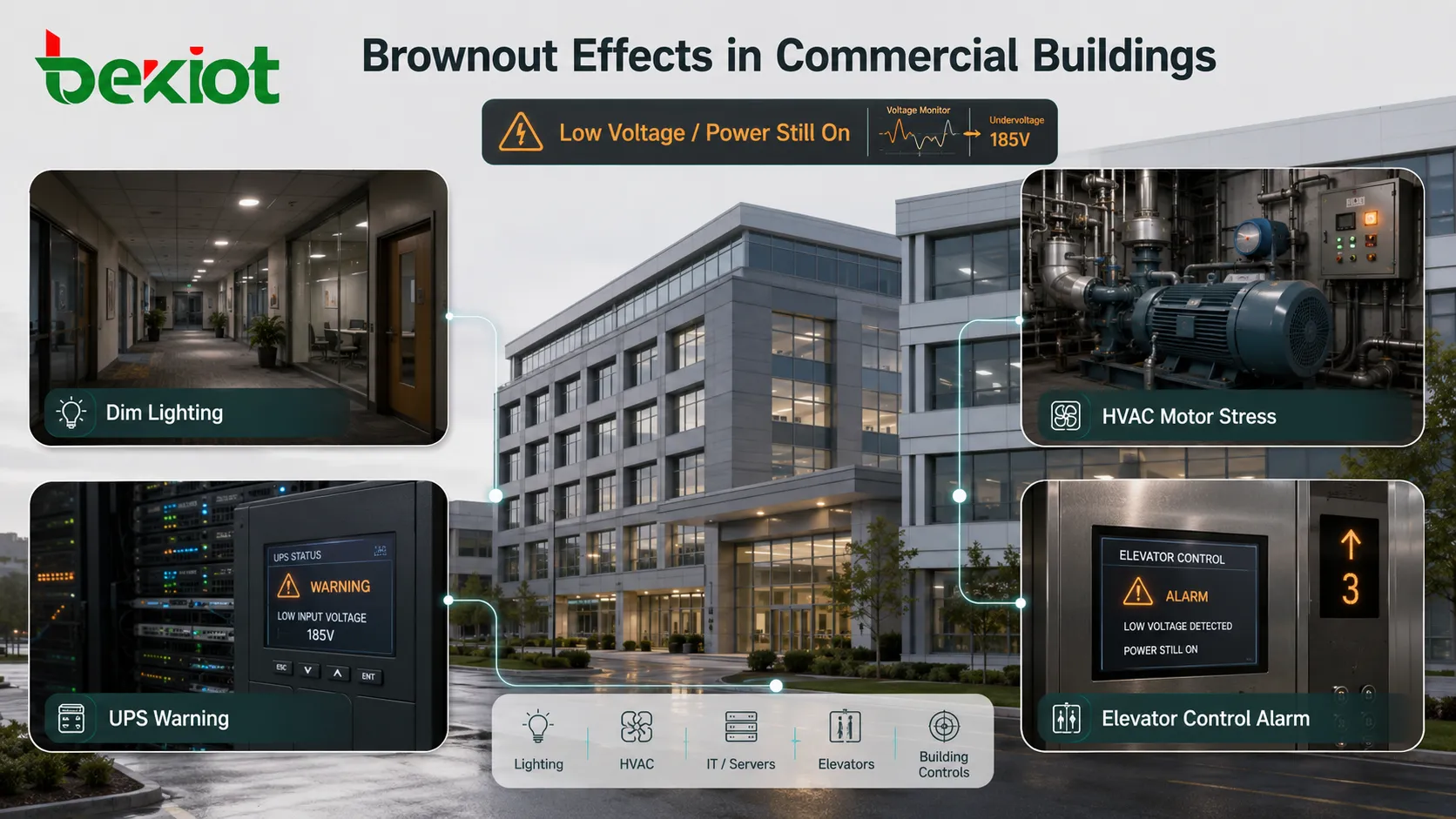

Видимые признаки в зданиях и на объектах

Изменения освещения

Один из самых заметных признаков — потускнение света. Традиционные лампы накаливания заметно тускнеют при снижении напряжения. Некоторые LED-драйверы могут мерцать, снижать яркость или отключаться в зависимости от конструкции.

Симптомы освещения полезны как предупреждающие признаки, но они не показывают всю электрическую картину. В здании могут быть серьезные проблемы с напряжением, даже если свет кажется лишь немного затронутым.

Перезагрузка оборудования

Компьютеры, маршрутизаторы, коммутаторы, терминалы связи, серверы, контроллеры и охранные устройства могут перезагружаться, когда входное напряжение падает ниже порога блока питания. Повторные перезагрузки прерывают работу и могут повредить данные.

Сигналы ИБП, журналы отказов блоков питания и записи мониторинга часто дают более надежные доказательства, чем одни только наблюдения пользователей.

Нагрузка на двигатели

Двигатели могут звучать иначе, запускаться медленно, останавливаться или работать горячее. В холодильных, HVAC, насосных и промышленных системах низкое напряжение может сокращать срок службы двигателей и повышать риск обслуживания.

Если подозреваются условия длительное снижение напряжения, следует проверить реле защиты двигателей, устройства перегрузки и мониторинг напряжения.

Отличие от полного отключения, провала напряжения и скачка напряжения

Полное отключение — это полное прекращение электроснабжения. Во время blackout электричество недоступно. Во время длительное снижение напряжения питание остается, но напряжение ниже нормы.

Провал или кратковременное падение напряжения обычно длится меньше и может продолжаться от миллисекунд до секунд. длительное снижение напряженияобычно подразумевает более длительное или более заметное снижение, хотя терминология может различаться по контексту и стандарту.

Скачок напряжения — противоположный тип нарушения. Это временный рост напряжения или переходная энергия. Защита от скачков и защита от длительное снижение напряжения решают разные электрические проблемы, хотя обе могут входить в общую стратегию качества электроэнергии.

Эти различия важны, потому что меры защиты отличаются. Сетевой фильтр от перенапряжений не решает проблему низкого напряжения. ИБП может помочь при коротких длительное снижение напряжения или отключениях, но должен быть правильно рассчитан. Стабилизатор напряжения может выровнять входное напряжение, но имеет ограничения.

Возможная польза контролируемого снижения напряжения

Хотя конечные пользователи обычно считают длительное снижение напряжения проблемой, контролируемое снижение напряжения может иметь конкретные преимущества для управления сетью. При аккуратном использовании энергокомпаниями небольшое снижение напряжения может уменьшить общую нагрузку в распределительной зоне и помочь избежать полного отключения.

Это поддерживает устойчивость сети во время пикового спроса, дефицита генерации, аварийных режимов или нагрузки на инфраструктуру. Для энергокомпании контролируемое снижение может быть менее разрушительным, чем полное отключение питания.

Однако эта польза не означает, что сниженное напряжение безопасно. Чувствительное оборудование, двигатели, медицинские устройства, промышленные процессы и системы связи все равно могут требовать стабильного напряжения. Поэтому контролируемое снижение должно выполняться в безопасных пределах и дополняться защитой оборудования на стороне пользователя.

Польза контролируемого длительное снижение напряжения в основном относится к устойчивости сети. Для владельцев оборудования приоритетом являются обнаружение, защита и планирование непрерывности.

Применения и сценарии, где это важно

Коммерческие здания

Офисные здания, гостиницы, торговые центры, больницы, школы и общественные объекты могут испытывать снижение напряжения в периоды высокой нагрузки или при местных проблемах распределения. длительное снижение напряженияможет влиять на лифты, освещение, HVAC, контроль доступа, интерфейсы пожарной сигнализации, ИТ-комнаты и системы безопасности.

Управляющим зданиями следует контролировать качество электроэнергии и защищать критические нагрузки подходящими ИБП, регулированием напряжения, резервным питанием и передачей тревог.

Промышленные объекты

Заводы, склады, цеха, производственные линии, насосные станции и перерабатывающие предприятия чувствительны к низкому напряжению, потому что часто используют двигатели, приводы, PLC, датчики, роботов и шкафы управления.

длительное снижение напряжения может остановить линию, повредить обмотки двигателя, вызвать ошибки приводов, перезагрузить контроллеры или создать проблемы качества продукции. Промышленные площадки часто нуждаются в мониторинге напряжения, защите двигателей, проверке коэффициента мощности и планировании электрической мощности.

Помещения данных и связи

Серверы, коммутаторы, маршрутизаторы, системы хранения, PBX, шлюзы и платформы мониторинга требуют стабильного питания. Даже краткое событие низкого напряжения может вызвать перезагрузку, ошибки хранения, перерыв сервиса или нестабильность сети.

ИБП, двойные блоки питания, распределители питания, журналы мониторинга и интеграция с генераторами обычно используются для снижения воздействия.

Жилые и малые коммерческие объекты

Дома и малые предприятия могут заметить тусклый свет, медленные вентиляторы, необычное поведение бытовой техники, перезагрузку маршрутизаторов или трудный запуск холодильников. Повторяющееся низкое напряжение может сократить срок службы приборов и вызывать неприятные сбои.

Пользователям не следует игнорировать частые события. Лицензированный электрик или энергоснабжающая организация может проверить напряжение ввода, проводку, загрузку щита, соединение нейтрали и состояние трансформатора.

Удаленные и временные энергосистемы

Строительные площадки, временные мероприятия, мобильные объекты, сельские здания, генераторы и автономные системы могут испытывать падение напряжения из-за длинных кабелей, перегрузки генератора, плохой схемы распределения или резких изменений нагрузки.

Планирование нагрузок, расчет кабелей, мощность генератора, регулирование напряжения и поэтапный запуск двигателей важны в таких условиях.

Методы защиты

Мониторинг напряжения

Электросчетчики, реле напряжения, интеллектуальные PDU, журналы ИБП и системы мониторинга зданий могут обнаруживать события низкого напряжения. Мониторинг дает доказательства и помогает определить, является ли проблема локальной, общей для объекта или связанной с энергокомпанией.

Без измерений пользователи могут спутатьдлительное снижение напряжения с отказами устройств, программными проблемами или сетевыми сбоями.

Системы ИБП

ИБП может защищать критическое оборудование, подавая стабильное питание во время коротких снижений напряжения или отключений. Линейно-интерактивные и онлайн-ИБП также могут обеспечивать регулирование напряжения в зависимости от конструкции.

Расчет ИБП должен учитывать мощность нагрузки, время автономии, пусковой ток, состояние батарей, поведение при переключении и то, включает ли защищаемая нагрузка двигатели или только электронику.

Автоматическое регулирование напряжения

Стабилизаторы напряжения и устройства кондиционирования питания могут исправлять умеренные изменения напряжения. Они полезны там, где напряжение нестабильно, но остается в корректируемом диапазоне.

Они не решают все проблемы. Сильная недонапряженность, перегруженные цепи, плохая проводка или аварии энергоснабжения могут требовать исправления инфраструктуры.

Защита двигателей

Двигатели должны быть защищены от пониженного напряжения, потери фазы, перегрузки и заклинивания ротора. Защитные реле могут отключать двигатели до появления повреждений.

Для важного оборудования плавные пускатели, частотные преобразователи, поэтапный запуск и правильный проект фидеров могут уменьшить падение напряжения при запуске.

Проверка электрической мощности

Если длительное снижение напряжения часто происходит внутри объекта, электрическая система может быть недостаточно рассчитана или плохо распределена. Следует проверить расчет нагрузок, сечение проводников, мощность трансформаторов, баланс щитов, заземление и целостность нейтрали.

Исправление основной проблемы распределения питания часто эффективнее, чем установка небольших устройств в каждой точке использования.

Проектные соображения для критических систем

Критические системы должны определять допустимый диапазон напряжения, требуемое время работы, приоритет нагрузок, порог тревоги и поведение восстановления. Серверная комната и насосная станция могут требовать очень разных стратегий защиты.

Поведение восстановления важно. Некоторые устройства не перезапускаются безопасно после возврата напряжения. Компрессоры HVAC, промышленные приводы, технологические контроллеры и системы связи могут требовать поэтапного запуска или подтверждения оператора.

Система тревог также должна быть практичной. Если напряжение немного падает на короткое время, система может просто записать событие. Если оно падает ниже опасного порога, может быть запущено срочное уведомление или автоматическое отключение нагрузки.

Для организаций с несколькими площадками записи качества электроэнергии следует централизовать. Сравнение событий между площадками помогает выявить модели энергоснабжения, сезонные проблемы спроса, старение оборудования или особенности конкретного объекта.

Распространенные ошибки

Полагаться только на защиту от перенапряжений

Устройства защиты от перенапряжений предназначены для ограничения переходных перенапряжений. Они не исправляют длительное низкое напряжение. Полная стратегия питания может требовать как защиты от перенапряжений, так и защиты от пониженного напряжения.

Игнорировать двигательные нагрузки

Двигатели часто более уязвимы к низкому напряжению, чем офисная электроника. Если на объекте есть насосы, компрессоры, вентиляторы, конвейеры или лифты, планирование длительное снижение напряжения должно включать защиту двигателей.

Перегружать генератор

Генераторы могут создавать нестабильность напряжения при перегрузке или внезапном запуске крупных нагрузок. Расчет генератора должен учитывать пусковой ток, последовательность нагрузок, коэффициент мощности и способность регулировать напряжение.

Не проверять батареи ИБП

ИБП может выглядеть нормальным в ежедневной работе, но отказать при снижении напряжения, если батареи слабы. Проверка и замена батарей необходимы.

Запускать все одновременно

После возврата напряжения к норме одновременный запуск множества нагрузок может вызвать новое падение напряжения. Поэтапный запуск и приоритизация нагрузок снижают этот риск.

длительное снижение напряжения следует рассматривать как системное событие качества электроэнергии, а не просто краткое неудобство. Его влияние зависит от глубины падения напряжения, длительности, типа нагрузки и схемы защиты.

FAQ

Может ли длительное снижение напряжения сразу повредить электронику?

Может, особенно если устройство имеет слабый блок питания или многократно перезагружается. Некоторые электронные устройства переносят умеренное изменение напряжения, но повторная недонапряженность все равно может сократить срок службы.

Почему свет тускнеет, а некоторые устройства продолжают работать?

У разных устройств разная терпимость к напряжению. Некоторые блоки питания работают в широком входном диапазоне, тогда как освещение и двигатели проявляют видимые эффекты раньше.

Нужно ли выключать оборудование во время длительное снижение напряжения?

Для некритичных устройств выключение может снизить нагрузку. Для критических систем отключение должно выполняться по плановой процедуре, чтобы избежать потери данных, остановки процесса или небезопасного перезапуска.

Может ли ИБП решить все проблемы длительное снижение напряжения?

Нет. ИБП может защитить выбранные нагрузки, но должен быть правильно рассчитан и обслуживаться. Проблемы напряжения всего здания или двигательных нагрузок могут требовать улучшения электрической системы.

Что следует проверить после частых событий низкого напряжения?

Проверьте записи энергоснабжения, нагрузку щитов, мощность трансформатора, сечение кабелей, соединения нейтрали, заземление, пусковой ток двигателей, журналы ИБП и измерения качества электроэнергии.
