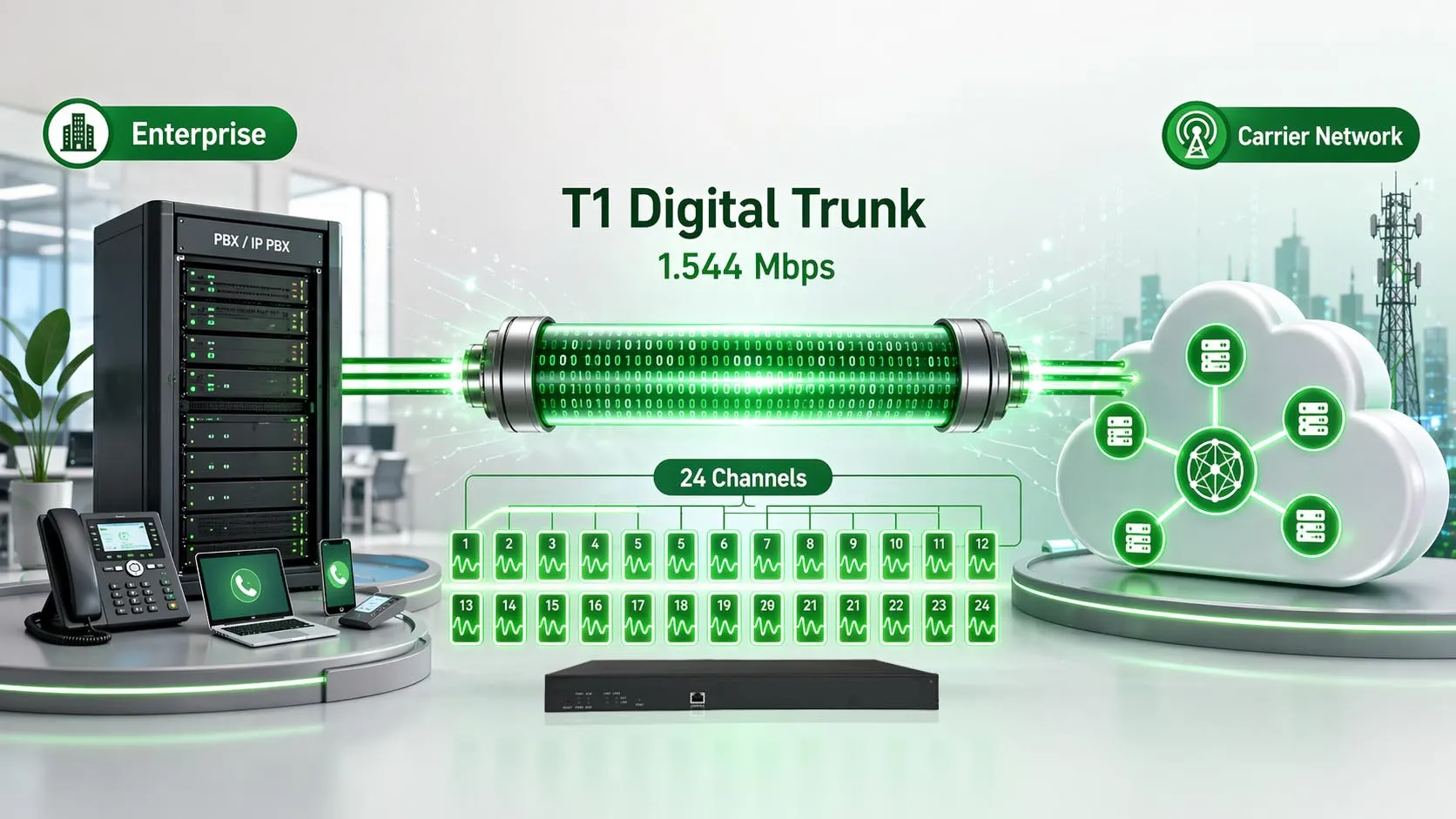

Цифровой магистральный канал T1 — это выделенная телекоммуникационная схема, широко используемая для передачи голоса и данных между оборудованием заказчика и сетью оператора. В традиционной корпоративной телефонии он стал одним из важнейших строительных блоков для подключения учрежденческой АТС (PBX) к общей сети. В более широкой коммуникационной инфраструктуре он также служил стабильным методом цифрового доступа для соединений точка-точка, канализированных сервисов и WAN-транспорта бизнес-класса.
Хотя многие организации перешли на транкинг SIP, волоконный доступ и полностью IP-голосовые сети, цифровые каналы T1 всё ещё встречаются в устаревших корпоративных системах, критически важных объектах, сельских развёртываниях, промышленных средах и миграционных проектах, где продолжает работать старое оборудование. Понимание работы цифрового канала T1 полезно не только для обслуживания установленных систем, но и для планирования модернизации, взаимодействия с устаревшей инфраструктурой и принятия обоснованных решений о стратегиях замены.
Понимание цифрового магистрального канала T1
Что означает цифровой магистральный канал T1
Цифровой магистральный канал T1 — это услуга цифровой передачи на основе системы T-carrier, чаще всего предоставляемая со скоростью линии 1,544 Мбит/с. В телекоммуникационных сетях Северной Америки один канал T1 структурирован как 24 отдельных канала по 64 кбит/с, часто называемых каналами DS0. Эти каналы могут использоваться для голоса, данных или их смеси, в зависимости от того, как услуга организована и как настроено подключённое оборудование.
Когда речь идёт о цифровом канале T1 в голосовых приложениях, обычно подразумевается цифровое соединение, предоставляемое оператором между корпоративной телефонной системой и телефонной сетью общего пользования. Вместо использования множества аналоговых линий организация использует один цифровой канал для поддержки нескольких одновременных вызовов. Это повышает эффективность использования линий, упрощает управление транками и обеспечивает более структурированный интерфейс для корпоративного телефонного оборудования.
T1 как технология бизнес-доступа
Значение T1 не ограничивалось телефонией. В течение многих лет каналы T1 также использовались для подключения по арендованным линиям для передачи данных, связи между филиалами, выделенного доступа в интернет и доступа к услугам оператора. Поскольку пропускная способность была фиксированной, а канал выделенным, T1 приобрёл репутацию предсказуемой производительности и операционной стабильности по сравнению с услугами общего доступа с лучшими усилиями.
В голосовых развёртываниях формат T1 позволял операторам и предприятиям объединять каналы в чистой цифровой форме. В развёртываниях данных та же транспортная модель поддерживала маршрутизаторы, CSU/DSU и частные WAN-соединения. Эта двойная роль — одна из причин, по которой T1 оставался распространённым так долго: он подходил как для устаревшей голосовой архитектуры, так и для ранних цифровых сетей с единой хорошо понятной моделью обслуживания.
Хотя сегодня во многих рынках он считается устаревшим методом доступа, T1 по-прежнему важен в практических инженерных обсуждениях, поскольку множество старых АТС, систем сигнализации, филиальных маршрутизаторов и схем сдачи оператору были построены вокруг него. В этих средах рабочее знание T1 всё ещё необходимо для устранения неисправностей, планирования замены и документирования сети.
Цифровой магистральный канал T1 обеспечивает структурированное цифровое соединение между корпоративным оборудованием и сетью оператора для нескольких одновременных каналов.
Ключевые особенности цифрового магистрального канала T1
24-канальная структура и предсказуемая ёмкость
Одна из определяющих особенностей цифрового канала T1 — его 24-канальная архитектура. Каждый канал представляет собой временной интервал DS0, что делает схему высокоструктурированной и лёгкой для отображения в голосовых и данных средах. В обычном телефонном развёртывании эта структура позволяет бизнесу передавать множество одновременных вызовов по одному цифровому каналу вместо управления большим набором отдельных аналоговых линий.
Эта модель фиксированных каналов также делает планирование ёмкости простым. Сетевые и телефонные команды могут определить, сколько одновременных путей вызова доступно, сколько каналов зарезервировано для сигнализации или специальных функций, и достаточен ли канал для текущего трафика. В устаревших средах, где детерминированное распределение ресурсов важнее пиковой пропускной способности, эта предсказуемость является реальным операционным преимуществом.
Поведение выделенного канала и стабильная производительность
Цифровой магистральный канал T1 обычно организуется как выделенная операторская схема, а не как услуга широкополосного доступа с разделением. Поскольку пропускная способность зарезервирована, а характеристики обслуживания чётко определены, T1 ассоциируется со стабильным поведением задержки, согласованной производительностью каналов и лучшим контролем над ожиданиями от сервиса. Это делало его привлекательным для бизнес-телефонии, особенно в периоды, когда качество пакетной голосовой связи через общий IP-доступ было менее зрелым, чем сегодня.
Для организаций, которые ставили во главу угла непрерывность голосовой связи, согласованное поведение вызовов и управляемые оператором уровни обслуживания, T1 часто предпочитался менее контролируемым альтернативам. Канал обеспечивал стабильный физический и логический интерфейс, который можно было мониторить, тестировать и обслуживать с помощью устоявшихся телекоммуникационных методов. Во многих случаях это снижало операционную неопределённость как для операторов, так и для корпоративных администраторов.
Эта стабильность также способствовала использованию T1 в схемах резервирования и отказоустойчивости. Даже там, где были развёрнуты более новые методы подключения, некоторые организации сохраняли T1 для конкретных функций отката, устаревших групп транков или управляемых сервисных путей, которым требовалось согласованное поведение в определённых эксплуатационных условиях.
Совместимость с АТС и устаревшим оборудованием
Цифровые магистральные каналы T1 глубоко интегрировались в АТС и корпоративную голосовую инфраструктуру. Многие бизнес-телефонные системы, банки каналов, шлюзы доступа и телекоммуникационные интерфейсы были специально спроектированы для подключения к операторским услугам на основе T1. В результате T1 достиг широкой совместимости между поколениями корпоративного телефонного оборудования.
Этот долгий срок службы — одна из причин, по которой T1 остаётся актуальным. Объект может продолжать использовать цифровой канал T1 не потому, что это новейший вариант, а потому, что он подходит к существующему оборудованию, сохраняет известные рабочие процессы и позволяет избежать немедленной замены в остальном работающей телефонной среды. В секторах с интенсивным обслуживанием и в поэтапных миграционных проектах эта совместимость продолжает нести практическую ценность.
Магистральный канал T1 стал важным не просто потому, что он цифровой, а потому, что он дал корпоративным голосовым системам дисциплинированный, операторский способ масштабирования за пределы аналоговых линий, сохраняя пути вызовов структурированными и управляемыми.

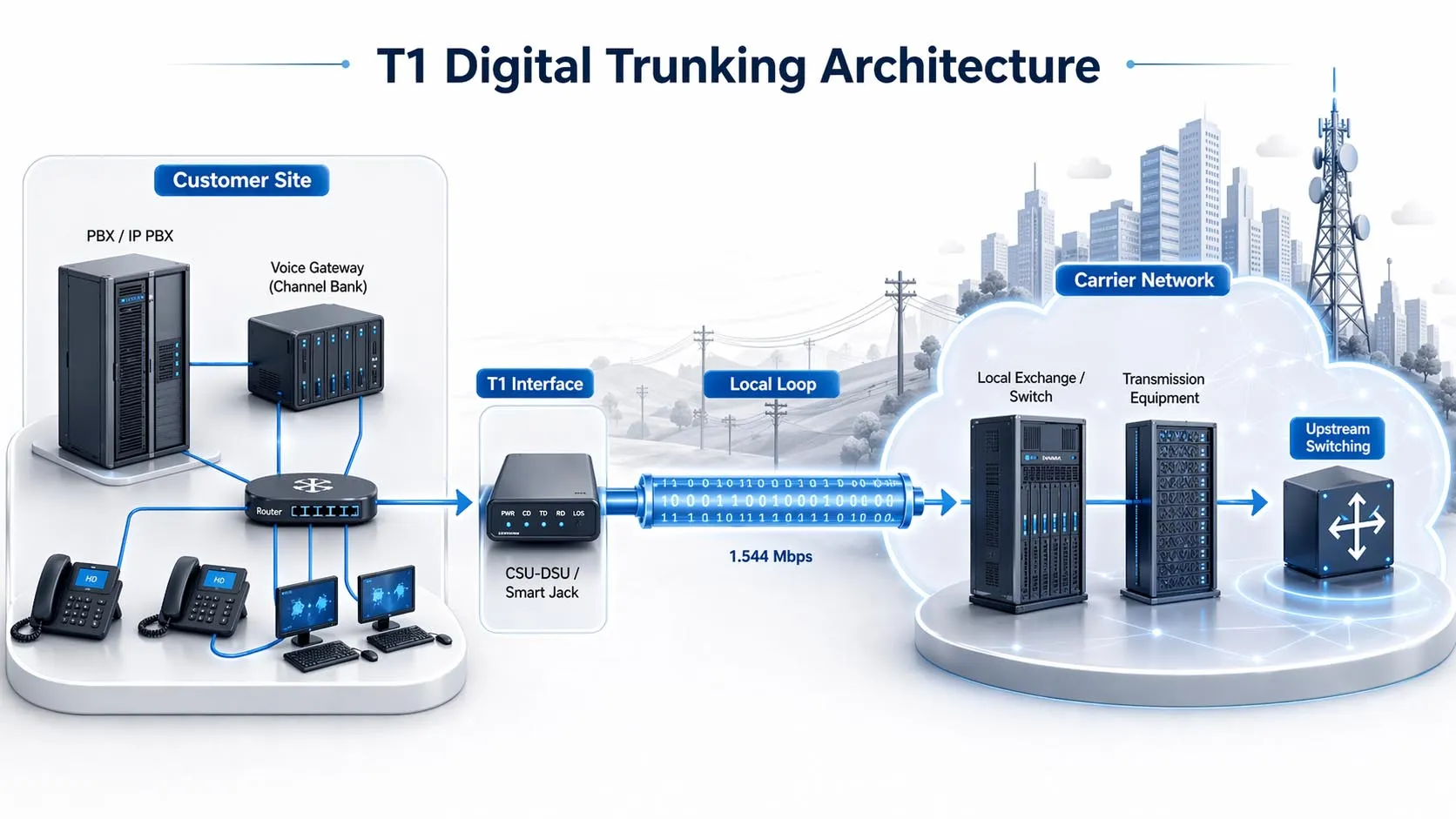

Сетевая архитектура цифрового магистрального канала T1
Базовая топология сети T1
В типичной архитектуре на стороне клиента находятся АТС, маршрутизатор, голосовой шлюз или канализированное устройство доступа. Это оборудование подключается к CSU/DSU или интегрированному интерфейсу T1, который подготавливает сигнал для передачи по местной линии. Местная линия проходит от помещения клиента до сети доступа оператора, которая затем подключается к центральной станции, системе цифровой кросс-коммутации или более широкой транспортной инфраструктуре.
На стороне оператора T1 может оканчиваться на коммутационных системах, тандемных сетях, банках каналов или платформах агрегации в зависимости от того, используется ли услуга для голосового транкинга, передачи данных по арендованной линии или специального доступа. В голосовом сценарии транк соединяет корпоративный трафик вызовов с телефонной сетью общего пользования или с цифровой голосовой платформой оператора. В сценарии передачи данных он может подключаться к другому объекту клиента, управляемой сети или вышестоящему узлу обслуживания.
Эта архитектура важна, потому что она разделяет оборудование клиента, передачу доступа и транспорт оператора на определённые уровни. Такое разделение облегчает локализацию неисправностей. Команды могут определить, находится ли проблема внутри АТС, на уровне интерфейса, на местной линии или глубже в сети оператора, вместо того чтобы рассматривать весь канал как одно неопределённое соединение.
Оборудование на территории клиента и роли интерфейса
Оборудование на площадке клиента часто определяет, как используется цифровой канал T1. АТС может использовать T1 для обработки входящих и исходящих голосовых вызовов. Маршрутизатор в паре с CSU/DSU может использовать его для WAN-транспорта данных. Медиашлюз может преобразовывать устаревшие каналы T1 в сеансы SIP для миграции между старой телефонной инфраструктурой и современными IP-платформами связи.
В старых развёртываниях CSU/DSU является ключевым архитектурным элементом, поскольку он обеспечивает кондиционирование сигнала, формирование кадров, тестирование с обратной петлёй и функции линейного интерфейса. В некоторых устройствах эти функции интегрированы непосредственно в плату интерфейса маршрутизатора доступа или АТС. Независимо от форм-фактора, роль остаётся той же: установить соответствующую стандартам цифровую передачу между корпоративным оборудованием и операторским каналом.
С операционной точки зрения, на этом уровне администраторы часто выполняют проверку линии, контроль сигнализации и верификацию состояния. Понимание точки передачи необходимо при диагностике проскальзываний, ошибок кадрирования, потери сигнала или проблем с путями вызова на услуге T1.
Архитектура сети T1 обычно включает оборудование клиента, интерфейс передачи T1, местную линию оператора и вышестоящую коммутационную или транспортную инфраструктуру.
Как цифровой магистральный канал T1 передаёт голосовой трафик
Канализация, кадрирование и сигнализация
Цифровой магистральный канал T1 передаёт трафик в формате временного мультиплексирования. 24 канала DS0 чередуются в кадры и передаются с фиксированной линейной скоростью T1. В голосовых сетях каждый DS0 может представлять один путь вызова, что делает услугу пригодной для многолинейной бизнес-телефонии. Оператор и оборудование клиента должны договориться о кадрировании и линейном кодировании, чтобы сигнал правильно интерпретировался на обоих концах.
В устаревших голосовых развёртываниях цифровые каналы T1 могут использовать сигнализацию, связанную с каналом, иногда называемую сигнализацией с «ворованным» битом, где информация сигнализации передаётся внутри структуры голосового канала. В других случаях услуга может предоставляться как ISDN PRI по T1, где 23 канала несущей используются для голоса или данных, а один канал зарезервирован для сигнализации. Обе модели связаны с транспортом T1, но различаются тем, как организовано управление вызовами.
Это различие важно в реальных развёртываниях. Общий цифровой канал T1 относится к среде передачи и формату цифрового транка, в то время как PRI описывает конкретный метод сигнализации, переносимый по T1 во многих корпоративных средах АТС. Инженеры, обслуживающие устаревшие системы, часто должны знать, какая модель сигнализации используется, прежде чем модифицировать канал или заменять подключённое оборудование.
Маршрутизация вызовов между АТС и оператором
Когда пользователь совершает вызов через АТС, подключённую к цифровому каналу T1, АТС выбирает доступный канал и отправляет вызов в сторону оператора. Сеть оператора затем маршрутизирует вызов в общую сеть или к нужному пункту назначения. Для входящего трафика происходит обратный процесс: оператор предъявляет вызов на транке, и АТС направляет его на правильный добавочный номер, группу охоты или сервисное приложение.
Этот метод позволяет организации централизовать голосовую связь. Вместо выделения выделенной аналоговой линии каждому пользователю или функции предприятие концентрирует множество путей вызовов через меньшее количество цифровых каналов. Это одна из причин, по которой цифровой магистральный канал T1 сыграл такую важную роль в развитии масштабируемой бизнес-телефонии.
В голосовой архитектуре настоящая сила T1 — не в сырой скорости. Это структурированная доставка множества надёжных каналов вызовов между корпоративными системами и сетью оператора.
Операционные преимущества и практические ограничения
Почему T1 был так широко принят
Цифровой магистральный канал T1 предлагал сильную комбинацию эффективности каналов, предсказуемости обслуживания и управляемости телекоммуникационного уровня. Он уменьшал физическую громоздкость больших групп аналоговых транков, обеспечивал более чёткую демаркацию оператора и давал предприятиям последовательную платформу для расширения АТС. Для услуг передачи данных он предлагал выделенное цифровое соединение точка-точка, которое было легче охарактеризовать, чем многие ранние альтернативы общего доступа.
Ещё одним операционным преимуществом была зрелость экосистемы вокруг него. Операторы, корпоративные телеком-команды и поставщики поддержки имели установленные процедуры для организации, тестирования и обслуживания услуг T1. Эта зрелость снижала кривую обучения и делала технологию надёжной в средах, где контроль изменений был консервативным, а непрерывность обслуживания была важнее внедрения новейшего интерфейса.
Где T1 сегодня показывает свой возраст
В современных сетях самым большим ограничением T1 является пропускная способность. Линейная скорость 1,544 Мбит/с скромна по современным меркам, и даже его структурированная 24-канальная конструкция может быть ограничительной по сравнению с транкингом SIP через масштабируемый IP-доступ. Услуги T1 также могут быть дороже за единицу ёмкости, чем более новые методы транспорта, особенно там, где широко доступны волокно и Ethernet-доступ.
Существуют также соображения жизненного цикла. Операторы во многих регионах сократили инвестиции в устаревшую TDM-инфраструктуру, и организации со стареющими АТС могут столкнуться с проблемами, связанными с запасными частями, платами интерфейсов и опытом поддержки. Это не делает T1 непригодным к использованию, но означает, что долгосрочное планирование важно. Многие предприятия теперь относятся к T1 как к обслуживаемой устаревшей услуге или временному мосту во время миграции на IP-связь.
Тем не менее, путь вывода из эксплуатации редко бывает только техническим. Регуляторные ограничения, зависимости от полевых устройств, доступность в филиалах или необходимость сохранения стабильного голосового обслуживания во время поэтапных обновлений — всё это может сохранять T1 в эксплуатации дольше, чем ожидалось.

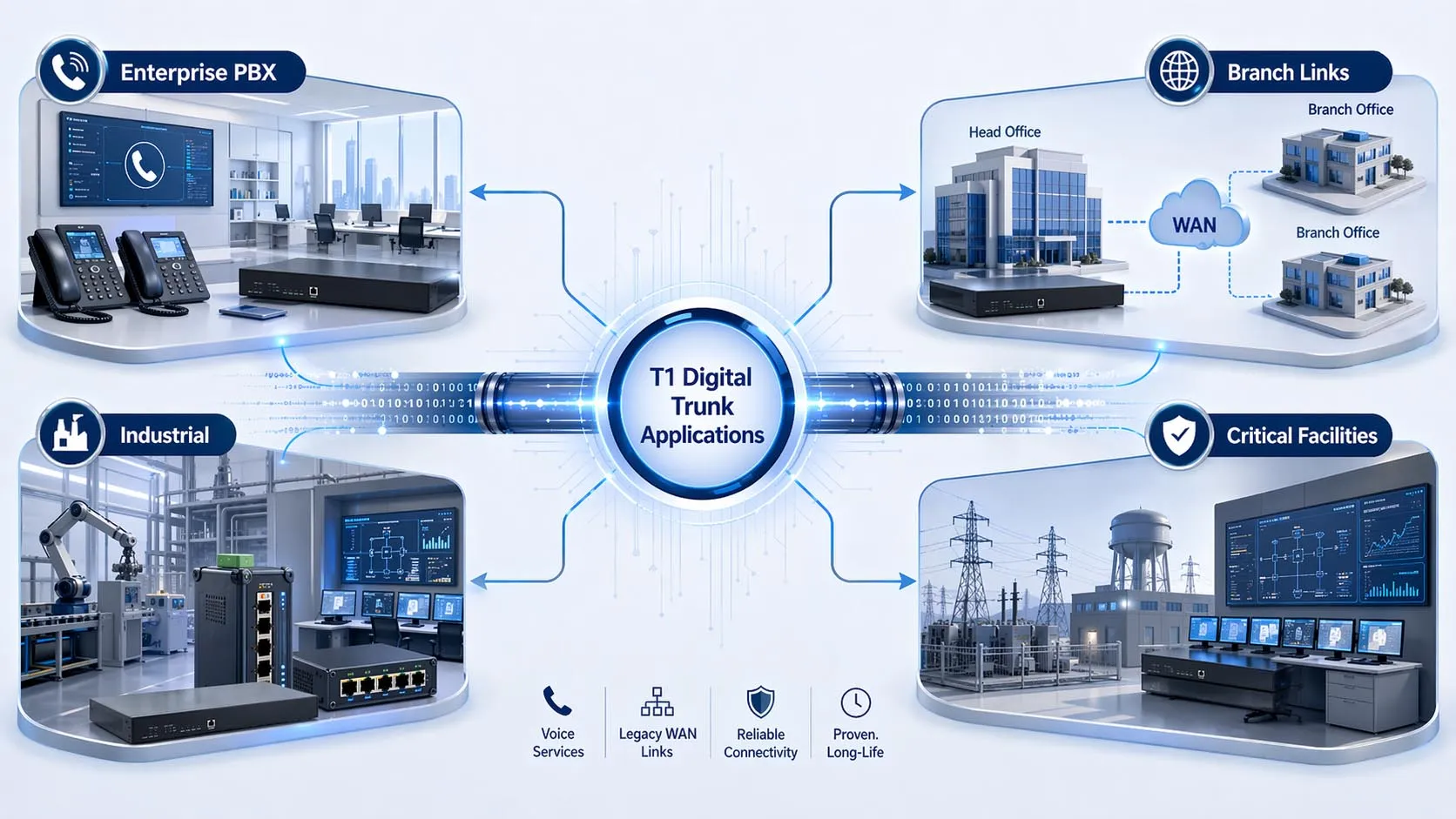

Типичные области применения цифрового магистрального канала T1
Голосовой транкинг АТС на предприятиях
Самое знакомое применение цифрового канала T1 — голосовое подключение АТС. Бизнес использует канал для поддержки множества одновременных входящих и исходящих вызовов без установки большого количества аналоговых транков. Это было особенно важно для офисов, контакт-центров, кампусов, отелей, больниц и учреждений, которым требовалась большая пропускная способность вызовов и более профессиональная обработка вызовов, чем могло обеспечить простое поканальное аналоговое обслуживание.
Поскольку каналы сгруппированы в цифровом интерфейсе, T1 также поддерживает структурированную нумерацию, распределение вызовов, услуги DID и более чистое расширение корпоративной телефонии. Во многих устаревших офисных средах это до сих пор является основной причиной существования канала T1.
Связь с филиалами и устаревшие каналы данных
До того, как современный широкополосный доступ и операторский Ethernet стали обычным явлением, каналы T1 широко использовались для подключения к данным в филиалах и частных WAN-соединений. Бизнес мог подключать удалённые офисы к головному сайту или к управляемой сети с использованием выделенного цифрового доступа с определёнными характеристиками обслуживания. Хотя сегодня эти приложения для передачи данных менее распространены, они всё ещё встречаются в старых сетевых проектах и в специальных средах, где существующая инфраструктура остаётся активной.
В некоторых сценариях миграции канал данных T1 также сохраняется как резервный путь, канал управления out-of-band или отказоустойчивая услуга для оборудования, которое никогда не было перепроектировано для современных методов доступа. Это особенно актуально там, где эксплуатационная надёжность, границы сертификации или ограничения площадки замедляют изменения инфраструктуры.
Промышленные, коммунальные и критически важные объекты
Цифровой магистральный канал T1 также можно найти в сетях коммунальных служб, транспортных системах, промышленных объектах и других критических местах, которые рано внедрили цифровые телекоммуникационные услуги и поддерживали их в течение длительных жизненных циклов. В этих условиях T1 может подключать АТС, системы сигнализации, интерфейсы связи, связанные со SCADA, или специализированные голосовые услуги, которые всё ещё зависят от TDM-транспорта.
Эти применения подчёркивают важный момент: T1 не всегда сохраняется, потому что он технически превосходит более новые IP-варианты. Его часто сохраняют, потому что он остаётся интегрированным в более широкую операционную систему, где изменения должны тщательно управляться. В критических средах работающая устаревшая услуга с известным поведением может оставаться на месте, пока не будут полностью поняты все зависимости и риск миграции не станет приемлемым.
Цифровые магистральные каналы T1 использовались в корпоративных голосовых системах, устаревших WAN-соединениях и долгоживущих промышленных и критически важных коммуникациях.
Сравнение цифрового магистрального канала T1 с другими вариантами транкинга
Цифровой магистральный канал T1 против аналоговых транков
По сравнению с аналоговыми транками, T1 предлагает большую плотность каналов, более чистую интеграцию с цифровыми АТС и лучшую структурную видимость ресурса транка. Вместо управления множеством отдельных аналоговых пар предприятие может управлять одним цифровым каналом, несущим несколько каналов. Это упрощает масштабирование и часто повышает профессионализм общего телефонного дизайна.
Аналоговые транки всё ещё могут быть полезны в небольших или узкоспециализированных приложениях, но они менее эффективны для организаций, которым требуется большее количество одновременных путей вызовов. T1 стал предпочтительным путём модернизации во многих классических корпоративных голосовых средах именно потому, что он решал проблему масштабирования стандартизированным способом.
Цифровой магистральный канал T1 против транкинга SIP
По сравнению с транкингом SIP, T1 менее гибок и гораздо менее эффективен с точки зрения пропускной способности, но он всё ещё может быть привлекательным в устаревших системах, построенных вокруг TDM-интерфейсов. Транкинг SIP работает через IP-доступ и может масштабироваться более эластично, легче интегрироваться с современными унифицированными коммуникациями и часто снижает зависимость от специализированного устаревшего телекоммуникационного оборудования. Для новых развёртываний SIP обычно является более перспективным выбором.
Однако миграция не всегда происходит мгновенно. АТС, подключённая по T1, может потребовать шлюзов интерфейса, преобразования сигнализации, корректировки плана нумерации и операционного тестирования, прежде чем SIP сможет полностью заменить существующую услугу. Вот почему T1 остаётся частью многих переходных архитектур: он служит устаревшей базой, с которой осуществляется модернизация.
Заключение
Почему цифровой магистральный канал T1 всё ещё важен
Цифровой магистральный канал T1 — это выделенная цифровая коммуникационная схема, построенная вокруг 24-канальной структуры T-carrier. Он сыграл важную роль в корпоративной телефонии, транкинге АТС, передаче данных по арендованным линиям и бизнес-подключениях с долгим сроком службы. Его основные преимущества включают структурированную канальную ёмкость, предсказуемую производительность, широкую совместимость с устаревшим оборудованием и хорошо понятную операционную модель.
В то время как более новые IP-сервисы сегодня доминируют в большинстве новых развёртываний, T1 по-прежнему важен везде, где сохраняются устаревшие АТС, критическая инфраструктура или поэтапные стратегии миграции. Для инженеров, системных интеграторов и операционных команд понимание T1 по-прежнему ценно, потому что многие реальные сети продолжают зависеть от него, поддерживать его или постепенно уходить от него, а не сразу.
Часто задаваемые вопросы
Сколько голосовых каналов поддерживает цифровой магистральный канал T1?
Стандартный T1 предоставляет 24 канала DS0. Во многих традиционных голосовых приложениях это означает до 24 одновременных голосовых путей при использовании сигнализации, связанной с каналом. В конфигурациях PRI, переносимых по T1, один канал обычно используется для сигнализации, а 23 канала остаются доступными для несущего трафика.
Точное количество используемых вызовов зависит от модели сигнализации и того, как услуга организована. Поэтому администраторы должны проверить, настроен ли канал как стандартный канализированный T1, услуга PRI или специализированное предложение оператора, прежде чем делать предположения о проектировании.
Является ли цифровой магистральный канал T1 тем же самым, что и ISDN PRI?
Не совсем. T1 относится к базовому формату цифровой передачи и структуре линии, в то время как PRI — это конкретная модель сигнализации и обслуживания, которая может работать поверх канала T1. Другими словами, PRI часто использует транспорт T1, но не каждый цифровой канал T1 обязательно организован как PRI.
Это различие важно при замене оборудования или устранении неполадок управления вызовами. Две услуги могут неформально описываться как «T1», но использовать разные методы сигнализации и ожидания от интерфейса.
Какое оборудование обычно подключается к цифровому магистральному каналу T1?
Обычно подключаемое оборудование включает АТС, маршрутизаторы доступа, CSU/DSU, медиашлюзы, банки каналов и демаркационные устройства оператора. В голосовых средах T1 часто оканчивается на АТС или шлюзе. В средах передачи данных он может оканчиваться на маршрутизаторе или другой платформе WAN-доступа.
В миграционных проектах медиашлюз особенно распространён, поскольку он может соединять устаревшие голосовые каналы на основе T1 с SIP или другими IP-платформами связи без немедленной полной замены существующей системы.
Используется ли цифровой магистральный канал T1 сегодня?
Да, но в основном в устаревших, переходных или специализированных средах. Многие новые развёртывания предпочитают транкинг SIP, операторский Ethernet или услуги на основе волокна, поскольку они предлагают большую гибкость и пропускную способность. Тем не менее, T1 остаётся в эксплуатации в старых системах АТС, сельских районах, критически важных объектах и сетях, где зависимости от оборудования делают быструю миграцию непрактичной.
Его продолжающееся использование обычно обусловлено операционной реальностью, а не современными требованиями к пропускной способности. Стабильный устаревший канал может оставаться ценным, когда доступность, совместимость и управляемая миграция важнее немедленного внедрения новейшей технологии доступа.
