Во многих проектах связи вопрос состоит не в том, нужна ли голосовая связь, а в том, как разные голосовые системы смогут работать вместе после изменения сетевой архитектуры. На объекте могут уже использоваться аналоговые телефоны, PBX, линии PSTN, SIP-платформы, радиосистемы, интерфейсы оповещения, аварийные телефоны и диспетчерские консоли. Эти ресурсы относятся к разным поколениям технологий, но остаются важными для эксплуатации. Голосовой шлюз является устройством или системным уровнем, который связывает такие разрозненные голосовые среды через управляемое преобразование.

Голосовой шлюз можно определить как коммуникационный мост, который преобразует голосовую сигнализацию, медиапотоки, интерфейсы и логику маршрутизации между телефонными или IP-системами. Он подключает аналоговые телефоны к IP PBX, преобразует E1 или T1 в SIP-транки, интегрирует радиоканалы в диспетчерскую платформу или позволяет старому PSTN-доступу сосуществовать с современной VoIP-системой. Его задача не сводится к передаче вызова: он управляет совместимостью, маршрутизацией, согласованием кодеков, планом нумерации, управлением вызовами и непрерывностью сервиса.

В промышленной связи, аварийной связи, корпоративной телефонии, транспорте, энергетике, общественной безопасности и многоузловых сетях голосовые шлюзы часто служат переходными точками между старыми и новыми системами. Они сохраняют вложения в существующее оборудование и помогают постепенно переходить к IP-платформам с программным управлением и централизованным администрированием.

Практическое определение за уровнем интерфейсов

Проще всего понимать голосовой шлюз как точку преобразования протоколов и медиа. Традиционные голосовые системы и IP-системы не всегда используют один технический язык. Обычный аналоговый телефон работает с током линии, напряжением вызова и аналоговой передачей речи; цифровой транк использует временные интервалы и протоколы сигнализации; SIP-система опирается на IP-пакеты, сеансовую сигнализацию, кодеки и RTP-потоки. Шлюз находится между ними и переводит поведение одной стороны в форму, понятную другой.

Это важно, потому что шлюз не является пассивным переходником. Кабельный адаптер меняет только физический разъем, а голосовой шлюз активно обрабатывает сигнализацию и голосовые медиа. Он может определять снятие трубки, выдавать тон набора, принимать DTMF, устанавливать SIP-сеансы, преобразовывать кодеки, маршрутизировать вызовы по правилам набора и поддерживать состояние разговора. Часто он также обеспечивает подавление эха, регулировку усиления, буфер джиттера, адаптацию тонов и контроль неисправностей.

Системно шлюз становится пограничным контроллером между доменами связи. Одна сторона может быть аналоговой, канальной или устаревшей, другая — пакетной, IP-ориентированной и централизованно управляемой. Шлюз делает эти домены совместимыми без немедленной замены всех терминалов. Поэтому он сохраняет значение даже при переходе к полностью IP-архитектуре.

Практически голосовой шлюз — это устройство связи, которое соединяет неоднородные голосовые системы за счет преобразования интерфейсов, сигнализации, нумерации и транспорта медиа. Он обеспечивает непрерывность миграции, интеграцию систем и единый доступ между разными голосовыми сетями.

Как преобразование сигнализации делает вызов возможным

Голосовая связь — это не только передача аудио. До разговора система должна определить, кто звонит, какой номер набран, доступен ли абонент, как направить вызов, когда включить звонок и когда завершить сеанс. Эти действия выполняет сигнализация. Поскольку разные системы используют разные методы, одна из основных функций шлюза — перевод между ними.

В аналоговой среде сигнализация может включать loop start, напряжение вызова, смену полярности, DTMF и определение состояния линии. В цифровых транках используются PRI, SS7, R2 или другие протоколы в зависимости от региона и проекта. В SIP сигнализация строится на сообщениях INVITE, TRYING, RINGING, OK, ACK, BYE и REGISTER. Шлюз должен понимать обе стороны и корректно сопоставлять состояния вызова.

Например, когда аналоговый телефон снимается с рычага, шлюз обнаруживает состояние линии и выдает тон набора. После набора он собирает цифры и преобразует запрос в SIP INVITE к IP PBX или SIP-серверу. Когда удаленная сторона звонит, шлюз может выдавать обратный тон на аналоговую сторону. После ответа он соединяет медиапуть, а при завершении освобождает сеанс и возвращает порт в режим ожидания.

Точность перевода критична. Ошибка сбора цифр ведет к неправильной маршрутизации, неверные тоны вводят пользователя в заблуждение, задержка определения отбоя удерживает канал занятым, а неправильная карта состояний вызывает односторонний звук, зависшие вызовы или повторные регистрации. Хороший шлюз обрабатывает сигнализацию как управляемую машину состояний.

В крупных системах преобразование сигнализации также поддерживает интеграцию плана нумерации. Внутренние номера, публичные номера, аварийные номера, короткие коды, групповые номера и префиксы транков могут проходить через шлюз. Поэтому правила набора являются важной инженерной частью проекта.

Преобразование медиа и контроль качества речи

После установления вызова шлюз передает собственно голос. В традиционной телефонии речь передается как аналоговый электрический сигнал или структурированный цифровой канал; в IP-системах она кодируется в пакеты и идет по RTP. Шлюз преобразует эти форматы, сохраняя разборчивость, временные параметры и стабильность звука.

Преобразование медиа обычно связано с кодеками. G.711, G.729, G.722 или Opus выбираются по полосе, качеству и совместимости. Если стороны не поддерживают один кодек, шлюз выполняет транскодирование. Это повышает совместимость, но потребляет ресурсы и может добавить задержку, поэтому планирование кодеков важно.

На качество влияют эхо, задержка, потеря пакетов, джиттер, дисбаланс усиления и шум. Шлюз между аналоговыми цепями или транками и IP часто нуждается в эхоподавлении, потому что гибридные цепи и несогласованный импеданс отражают часть речи. Буферы джиттера сглаживают приход пакетов, а усиление корректируется при слишком громком или слабом уровне.

В промышленной и аварийной связи качество оценивается по разборчивости и надежности, а не только по высокой верности. Команда, тревожное сообщение, вызов из тоннеля, объявление на станции или диспетчерское указание должны быть понятны в реальных условиях. Шлюз должен сохранять стабильные медиа даже при неидеальной сети.

Преобразование медиа влияет также на запись, мониторинг, конференции и диспетчерскую интеграцию. Если потоки проходят через центральную платформу, система может записывать вызовы, смешивать группы, контролировать каналы или передавать аудио в другие системы. Так шлюз включает старые и IP-ресурсы в общую архитектуру.

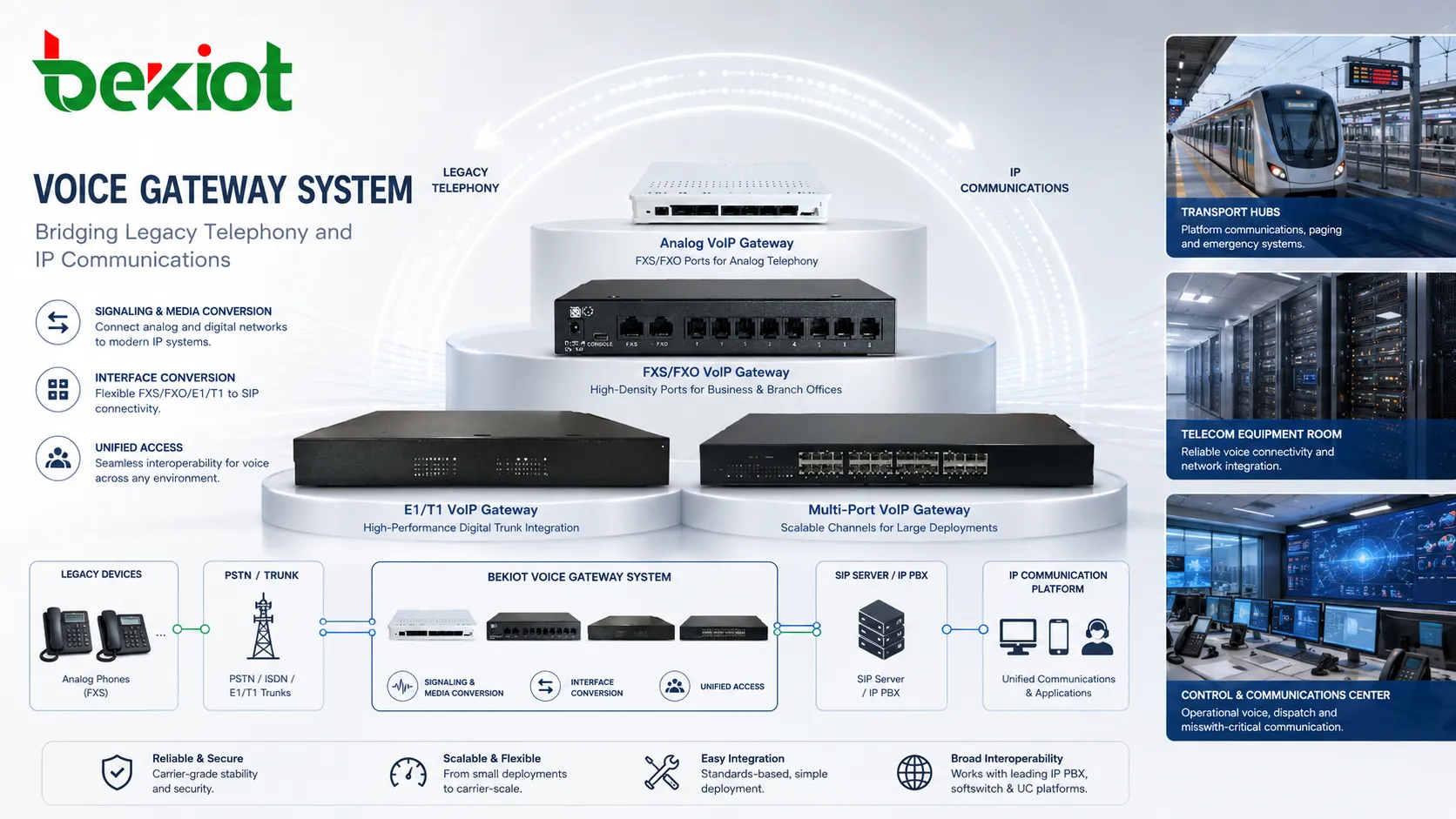

Основные категории в реальных проектах

Голосовые шлюзы обычно классифицируются по типу интерфейса или сети. Аналоговые шлюзы подключают традиционные телефоны, факсы, горячие линии, лифтовые телефоны, аналоговые порты PBX или линии PSTN к IP-системе. Порты FXS подключают аналоговые терминалы, а FXO — линии от PBX или оператора. Они типичны для малых и средних миграций, где аналоговое оборудование продолжает работать.

Цифровые транковые шлюзы соединяют E1, T1, PRI или похожие интерфейсы с SIP или IP PBX. Они используются в корпоративных узлах связи, операторском доступе, колл-центрах, гостиницах, транспортных сетях и крупных организациях с сохраненными цифровыми транками. Они позволяют перевести внутреннюю систему на IP, сохранив внешнее подключение.

SIP-транковые шлюзы или функции пограничного контроллера соединяют корпоративные голосовые платформы с SIP-операторами или внешними VoIP-сетями. Здесь шлюз может выполнять нормализацию SIP, политику безопасности, согласование кодеков, NAT traversal, скрытие топологии и контроль маршрутов. Акцент смещается на IP-IP совместимость и защиту границы.

RoIP-шлюзы и специализированные промышленные шлюзы подключают радиосистемы, интеркомы, аварийные телефоны, PA-системы или диспетчерские платформы к IP-архитектуре. В командных центрах это особенно важно, потому что полевые пользователи работают с разными голосовыми средствами. Диспетчер может звонить на SIP-телефоны, соединять радиоканалы, запускать объявления и общаться с аварийными терминалами из одной платформы.

Голосовые шлюзы серии IPGA компании Becke Telcom ориентированы на такие задачи интеграции, особенно когда промышленным системам нужно соединить аналоговые ресурсы, IP-платформы, диспетчеризацию и многоузловые сети. Их ценность — в соединении существующего полевого оборудования с новыми IP-платформами без немедленной полной замены.

Функции за пределами простой передачи вызова

Базовая функция шлюза — соединять вызовы между системами, но в реальных проектах стабильность зависит от дополнительных возможностей. Важно маршрутизировать вызовы по набранным цифрам, группам портов, правилам выбора транка, политике резервирования и доступности направления. Без правильного маршрута вызовы могут работать непредсказуемо или падать при неисправностях.

Другая ключевая функция — изменение цифр. Разные системы используют разные форматы нумерации: одна сторона ожидает короткий внутренний номер, другая — полный публичный номер или префикс транка. Шлюз может добавлять, удалять или заменять цифры перед пересылкой вызова, что особенно важно при соединении старых PBX с SIP-платформами.

Живучесть и резервное поведение также важны. Если SIP-сервер недоступен, некоторые шлюзы могут отправлять вызовы через альтернативные транки или сохранять локальные разговоры между портами. В аварийной связи это может быть обязательным, потому что связь не должна останавливаться при отказе одного сегмента.

Управление и мониторинг влияют на дальнейшее обслуживание. Шлюз должен показывать состояние портов, транков, регистраций, аварий, статистики, сети и журналов. Инженеры должны понимать, вызвана ли ошибка линией, SIP-регистрацией, кодеком, маршрутизацией или потерей пакетов. Без диагностики шлюз превращается в черный ящик.

Безопасность становится важнее по мере IP-изации. SIP-аутентификация, контроль доступа, TLS, SRTP, правила межсетевого экрана и защита учетных записей уменьшают риск несанкционированного доступа и телефонного мошенничества. Даже в частной сети безопасность нельзя игнорировать, так как голосовая инфраструктура часто связана с внешними транками и критичными системами.

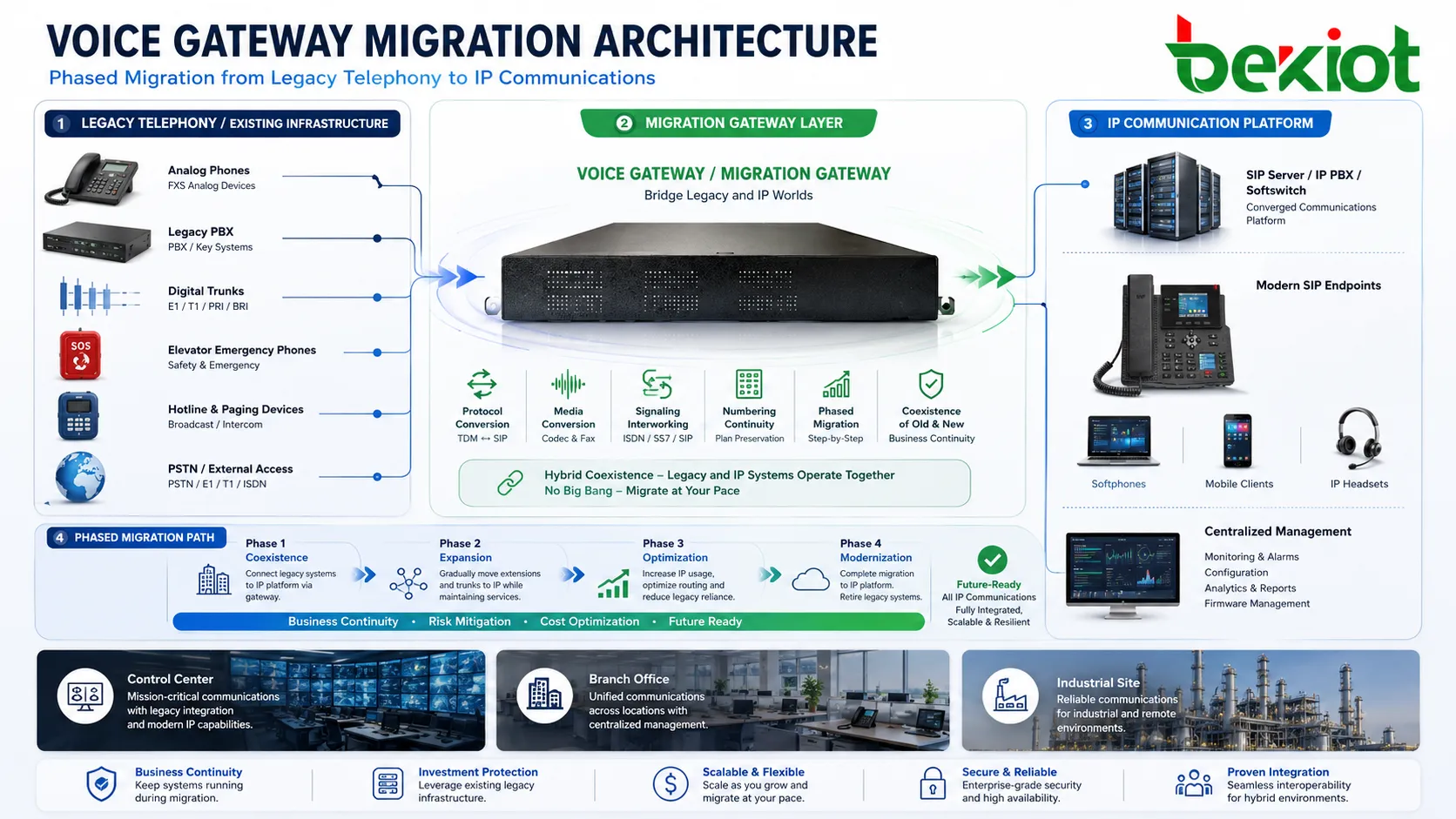

Как шлюзы поддерживают миграцию к IP

Многие организации не могут заменить всю голосовую инфраструктуру сразу. Аналоговые телефоны, PBX, публичные транки, лифтовые аварийные телефоны, горячие линии и полевые терминалы могут оставаться рабочими, а их быстрое удаление дорого или рискованно. Шлюз позволяет старым и новым системам работать вместе в поэтапной миграции.

Обычно сначала внедряется IP PBX, softswitch или конвергентная платформа. Вместо отказа от всех аналоговых устройств шлюзы подключают существующие телефоны и линии к новой системе. Цифровые шлюзы сохраняют операторские транки, пока внутренние пользователи переходят на SIP-номера. Это снижает прерывания и позволяет внедрять проект по этапам.

Миграция затрагивает и привычки. Пользователи могут полагаться на знакомые внутренние номера, горячие линии, группы и способы выхода на транк. Шлюз помогает сохранить такое поведение при изменении базовой системы. Поэтому миграция связи является не только техническим, но и операционным изменением.

В многоузловых организациях шлюзы размещаются в филиалах, подстанциях, заводах, тоннелях, станциях и удаленных объектах. Каждый объект может сохранить местный аналоговый или транковый доступ и подключиться к центральной IP-платформе. Получается гибридная архитектура с централизованным управлением и локальной непрерывностью.

Миграционная ценность шлюза не ограничивается экономией оборудования. Он снижает риск проекта, сокращает время переключения, сохраняет непрерывность эксплуатации и дает организации больше контроля над темпом модернизации.

Применение в корпоративной связи

В корпоративной среде голосовые шлюзы подключают традиционную офисную телефонию к IP PBX, SIP-транкам, сетям филиалов и инфраструктуре контакт-центров. Это характерно для организаций, которые развивались постепенно и теперь имеют аналоговые внутренние линии, цифровые PBX-транки, IP-телефоны и облачные или размещенные голосовые сервисы.

Шлюз помогает объединить эти ресурсы в единый план набора. Сотрудники могут звонить на внутренние номера между старыми и новыми системами. Внешние вызовы направляются через доступные транки по стоимости, надежности или местоположению. Филиалы соединяются с головным офисом по IP и сохраняют локальный PSTN-резерв.

Контакт-центры используют шлюзы для подключения старых транковых линий к современным платформам. Гостиницы сохраняют телефоны в номерах при обновлении PBX. Школы и кампусы подключают аварийные телефоны или линии оповещения. Медицинские учреждения могут сохранить аналоговые интерфейсы вызова медперсонала или аварийной связи, улучшая централизованное управление.

В этих случаях шлюз является практическим интеграционным компонентом. Он не обязательно определяет всю голосовую систему, но позволяет ей развиваться без нарушения существующего сервиса. Для организаций с большим количеством старых терминалов это часто делает миграцию реальной.

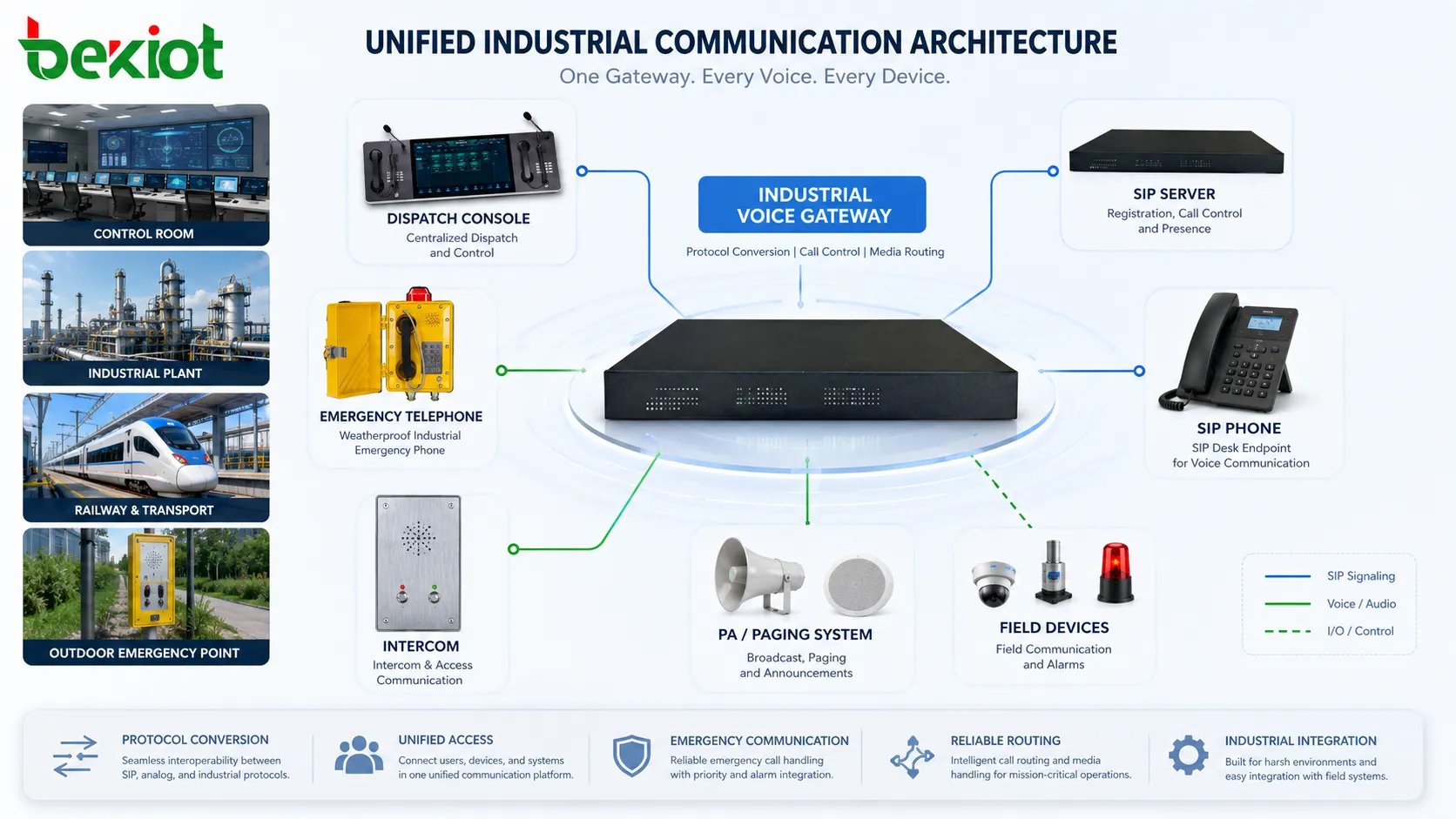

Применение в промышленности, транспорте и аварийных системах

Промышленные и инфраструктурные среды сложнее обычной офисной телефонии. Завод, тоннель, железнодорожная станция, порт, электростанция, шахта или центр управления могут одновременно использовать аналоговые аварийные телефоны, защищенные телефоны, усилители оповещения, радиосистемы, SIP-терминалы, диспетчерские консоли и публичные транки. Эти системы редко заменяются, но должны оставаться работоспособными.

Здесь шлюзы вводят разные полевые ресурсы в единую платформу. Аварийный телефон может звонить в диспетчерский центр через SIP; диспетчерская может нуждаться в PSTN-резерве при отказе IP-маршрута; PA-система может получать голос от IP-платформы; радиоинтерфейс может подключаться к консоли диспетчера. Шлюз дает слой преобразования и маршрутизации.

На транспорте шлюзы соединяют станционные голосовые системы, центры управления, тоннельные аварийные телефоны и публичный телефонный доступ. На промышленных объектах они интегрируют взрывозащищенные телефоны, аналоговые линии, SIP-диспетчеризацию и аварийные сообщения. Аварийные системы сохраняют связь с наследуемыми устройствами и добавляют IP-управление и запись.

В таких сценариях надежность, адаптация к среде и управляемость важнее простого числа портов. Шлюзы IPGA Becke Telcom можно рассматривать там, где полевые голосовые ресурсы должны интегрироваться с IP-диспетчеризацией, промышленными серверами связи или аварийными платформами. Выбор должен соответствовать интерфейсам, маршрутам и требованиям непрерывности.

Логика маршрутизации и план нумерации

Голосовой шлюз становится гораздо полезнее при тщательно спроектированной маршрутизации. Маршрут определяется набранным номером, исходным портом, доступностью транка, временной политикой, группой пользователя или условием резервирования. Плохой дизайн вызывает петли, отказ исходящих вызовов, неправильный аварийный маршрут или путаницу внутренних и внешних номеров.

План нумерации должен начинаться с операционной структуры организации. Внутренние номера, префиксы площадок, аварийные номера, коды выхода, горячие линии и группы подразделений планируются до настройки правил шлюза. Если подключено несколько площадок, каждой нужен ясный диапазон. Если старые PBX сохраняются, их шаблоны нужно аккуратно сопоставить.

Изменение цифр часто необходимо. Пользователь может набрать короткий номер, а SIP-сервер требует более длинный формат. Шлюз может получить публичный номер из транка и преобразовать его во внутренний номер. Аварийные номера могут обходить обычные маршруты и попадать в заданную диспетчерскую группу. Такие правила проверяются реальными сценариями вызовов.

Резервная логика также должна быть частью проекта. Если основной SIP-сервер недоступен, вызовы должны идти на резервный сервер, местный транк или аварийное направление? Если группа транков занята, нужен ли другой маршрут? Если полевой телефон не зарегистрирован, должна ли консоль показать тревогу? Эти решения определяют реальную непрерывность.

Безопасность и контроль доступа в IP-интеграции

Когда голосовой шлюз соединяет устаревшие системы с IP-сетями, он становится точкой безопасности. Он может иметь доступ к публичным транкам, внутренним номерам, аварийным устройствам и интерфейсам управления. Плохая защита ведет к телефонному мошенничеству, несанкционированным вызовам, сбоям сервиса или изменению конфигурации.

Базовая безопасность начинается с управления. Нужно изменить стандартные пароли, ограничить административный доступ доверенными сетями, отключить ненужные службы и обновлять прошивку по рекомендациям производителя. Журналы следует регулярно просматривать, особенно при публичном или операторском подключении.

SIP-безопасность включает аутентификацию, политику регистрации, списки доверенных IP, шифрование и правила разрешения вызовов. При использовании SIP-транков шлюз должен принимать трафик только от известных узлов. Для удаленного управления нужны защищенные методы, а не открытый административный интерфейс в Интернет.

Контроль доступа относится и к маршрутизации. Не каждый порт или пользователь должен иметь право на междугородные или международные звонки. Аварийные маршруты должны быть защищены от случайного использования, но всегда доступны авторизованным терминалам. В промышленности одни устройства могут звонить только в диспетчерскую, другие требуют более широкого доступа.

Риски качества речи и методы поиска неисправностей

Проблемы шлюза часто проявляются как знакомые симптомы: односторонний звук, отсутствие обратного тона, отказ исходящего вызова, эхо, задержка, шум, обрывы или неверный Caller ID. Так как причины могут лежать на разных уровнях, диагностика должна быть структурированной, а не случайной.

При проблемах сигнализации проверяют регистрацию, правила набора, SIP-сообщения, состояние транков и журналы вызовов. Если вызов не устанавливается, причина может быть в маршруте цифр, аутентификации, доступности транка, согласовании кодеков или несоответствии сигнализации. Сетевой захват помогает увидеть, отправляются ли и отвечаются ли SIP-сообщения.

При проблемах медиа проверяют RTP-потоки, кодек, NAT, межсетевой экран, джиттер, потерю пакетов и усиление. Односторонний звук обычно указывает на блокировку медиапути или неправильное согласование адресов. Эхо связано с аналоговым импедансом или слабым эхоподавлением. Низкий уровень может требовать усиления, но его нельзя увеличивать бездумно, чтобы не поднять шум и не вызвать клиппинг.

Для аналоговых линий проверяют проводку, ток петли, полярность, детектор звонка и состояние порта. Для цифровых транков важны синхронизация, кадрирование, режим сигнализации и состояние оператора. В многоузловых сетях качество WAN и QoS сильно влияют на речь. Шлюз является точкой соединения, но итог зависит от всего пути.

Факторы выбора для подходящего внедрения

Выбор шлюза начинается с требований к интерфейсам. Проект должен определить число портов FXS, FXO, транков E1 или T1, SIP-транков или специальных интерфейсов. Также нужно понять, используется ли шлюз для доступа терминалов, транков, межузлового соединения, диспетчеризации, аварийной связи или миграции.

Планирование емкости не менее важно. Одного числа портов недостаточно. Нужно учитывать одновременные вызовы, кодеки, нагрузку транскодирования, сложность маршрутов, интеграцию записи, резервирование и видимость управления. Шлюз, достаточный по портам, может быть слабым по нагрузке или медиаобработке.

Совместимость следует проверять с целевой PBX, SIP-сервером, оператором, диспетчерской платформой или промышленной системой связи. SIP является стандартом, но реальные установки отличаются заголовками, режимом регистрации, DTMF, приоритетом кодеков, NAT и обработкой Caller ID. Тесты совместимости снижают риск проекта.

В промышленной и аварийной среде надежность и управление являются главными факторами. Шлюз должен работать стабильно, передавать аварии, поддерживать удаленную настройку, журналы и ясную диагностику. При использовании Becke Telcom IPGA выбор должен основываться на реальном интерфейсе, масштабе системы и цели интеграции, а не только на самом крупном моделе.

Часто задаваемые вопросы

Голосовой шлюз — это то же самое, что IP PBX?

Нет. IP PBX управляет пользователями, внутренними номерами, функциями вызова и внутренней логикой телефонии, а голосовой шлюз в основном соединяет разные интерфейсы или сети и работает вместе с IP PBX или диспетчерской платформой.

Может ли шлюз решить все проблемы совместимости?

Он решает многие вопросы интерфейса, сигнализации и маршрутизации, но не все автоматически. План нумерации, кодеки, поведение транков, DTMF, формат Caller ID и права доступа требуют настройки и тестирования.

Когда использовать порты FXS и FXO?

FXS подключает аналоговые телефоны или терминалы, потому что подает питание линии и звонок. FXO подключает аналоговые линии от PBX или оператора, потому что ведет себя как телефонный терминал, получающий услугу от линии.

Почему после внедрения бывает односторонний звук?

Обычно причина в медиапути: NAT, межсетевой экран, неверный RTP-адрес, кодек или маршрутизация. SIP-вызов может быть установлен, но голосовой поток в одном направлении не проходит.

Что тестировать перед вводом шлюза в эксплуатацию?

Нужно проверить входящие и исходящие вызовы, аварийные номера, внутреннюю маршрутизацию, Caller ID, DTMF, кодеки, резервные маршруты, интеграцию записи и качество речи при обычной нагрузке сети.
