В тоннелях, подземных инженерных коридорах, горных выработках и других закрытых пространствах аварийная связь часто сталкивается с ограниченным радиопокрытием, нестабильными каналами передачи, изолированными системами и задержками командного реагирования. Надёжное решение должно не только обеспечивать голосовое покрытие внутри тоннеля. Оно должно связывать персонал на месте, передовые командные автомобили и удалённый командный центр в единый согласованный коммуникационный процесс.

Это решение использует узкополосную самоорганизующуюся радиосеть, доступ через командный автомобиль, многоканальную транспортную передачу и диспетчерскую консоль для построения трёхуровневой архитектуры координации. Оно помогает преодолеть коммуникационные острова в закрытых средах и обеспечивает голосовое диспетчерское управление в реальном времени от рабочей площадки до центра управления.

Проблемы связи в закрытых тоннельных средах

Связь в тоннелях сложна, потому что рабочая среда физически закрыта, длинная и узкая, а также часто подвержена влиянию бетонных конструкций, горных пород, металлического оборудования, поворотов, уклонов и электромагнитных помех. Сигналы общественной сотовой сети могут быть слабыми или отсутствовать, а традиционное радиопокрытие без правильной ретрансляционной схемы может не достигать каждого рабочего участка.

Во многих проектах внутри тоннеля разворачивается узкополосная самоорганизующаяся сеть. Такая система не зависит от публичных сетей или фиксированных базовых станций. Вместо этого коммуникационные узлы автоматически ретранслируют сигналы друг другу, помогая работникам поддерживать базовую голосовую связь внутри тоннеля.

Однако внутреннего покрытия недостаточно. Если система связи тоннеля остаётся изолированной от внешней системы управления, команда на месте может разговаривать внутри тоннеля, но полевая информация может не поступать в командный центр вовремя. Это создаёт разрыв между выполнением работ на передовой и принятием решений в тылу.

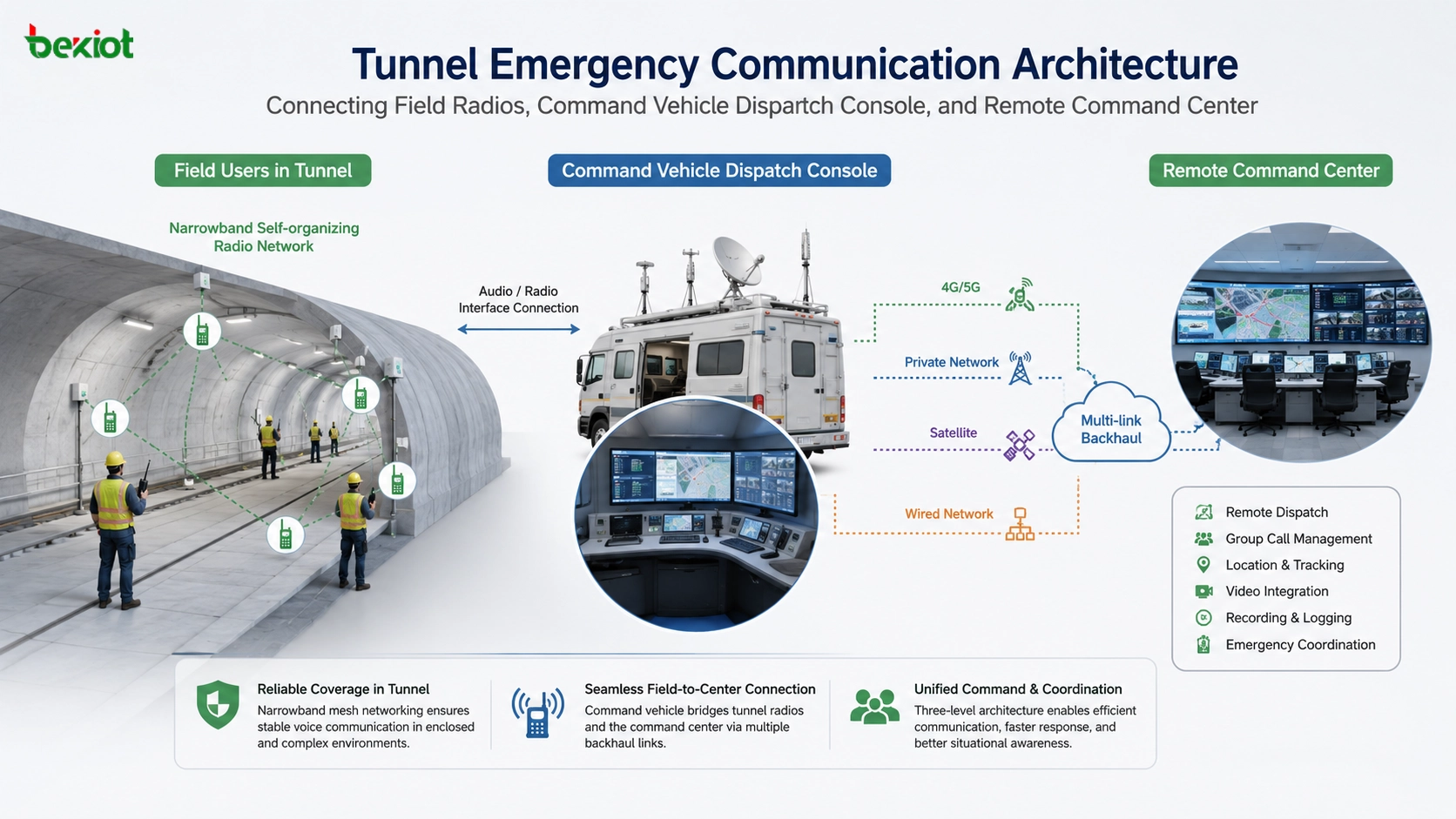

Построение трёхуровневой модели координации

Практичное решение для аварийной связи в тоннелях должно соединять три операционных уровня: полевой уровень внутри тоннеля, передовой командный уровень возле входа в тоннель и тыловой командный центр. Каждый уровень имеет свою роль, но все уровни должны в реальном времени обмениваться голосовой связью и оперативной информацией.

Полевой уровень внутри тоннеля

Полевой уровень использует оборудование узкополосной самоорганизующейся сети и терминалы двусторонней радиосвязи. Рабочие, ремонтные группы, спасатели, инспекторы и специалисты по безопасности могут общаться голосовыми вызовами внутри тоннеля. Автоматическая ретрансляция между узлами улучшает непрерывность покрытия и поддерживает связь в зонах, где обычные сетевые сигналы трудно удерживать.

Передовой командный уровень в командном автомобиле

Командный автомобиль размещается снаружи тоннеля как пункт координации на месте. Внутри автомобиля диспетчерская консоль подключается к тоннельной радиосистеме через аудиодоступ, стыковку радиоинтерфейса или другие методы интеграции. Это позволяет передовой командной группе контролировать, вызывать, выполнять групповые вызовы и координировать полевых пользователей из централизованного рабочего места.

Уровень тылового командного центра

Тыловой командный центр соединяется с командным автомобилем через публичную сеть, частную сеть, 4G/5G, спутник или другие доступные каналы обратной передачи. После подключения центр управления может участвовать в дистанционном диспетчерском управлении, получать полевые обновления, поддерживать принятие решений и при необходимости координировать дополнительные ресурсы.

Как диспетчерская консоль расширяет тоннельную радиосвязь

Командная диспетчерская консоль является ключевым мостом между радиопользователями в тоннеле и командным центром. Она принимает голос из узкополосной самоорганизующейся радиосистемы, управляет вызовами и группами и передаёт связь во внешнюю командную сеть. Таким образом, работники тоннеля больше не ограничены изолированной локальной радиогруппой.

Консоль может поддерживать несколько коммуникационных ресурсов, включая узкополосную радиосвязь, push-to-talk в публичной сети, частную радиосвязь, IP-голос, связь с командным центром и аудиодоступ со стороны диспетчеризации. Это помогает разным группам общаться через единый согласованный рабочий процесс вместо использования отдельных систем связи.

Для аварийного реагирования ценность очевидна: полевые группы могут быстро сообщать об инцидентах, передовая команда может организовать немедленные действия, а тыловой командный центр может обеспечивать удалённую координацию. Это создаёт замкнутый процесс от обнаружения инцидента до командного решения и выполнения на месте.

Ключевые возможности для связи от места работ до центра

Доступ к нескольким системам

На аварийных объектах могут использоваться разные коммуникационные терминалы, включая узкополосные mesh-радиостанции, переносные радиостанции, автомобильные радиостанции, PTT-терминалы публичной сети, IP-телефоны или терминалы командного центра. Гибкая диспетчерская консоль должна поддерживать доступ к нескольким системам, чтобы разные ресурсы связи координировались с одного рабочего места.

Быстрая стыковка терминалов

В аварийных сценариях скорость развёртывания критична. Стыковка терминалов позволяет радиостанциям или устройствам коммуникационного доступа подключаться напрямую без перестройки исходной системы. Это подходит для временных спасательных операций, строительных аварий, обслуживания тоннелей, реагирования на бедствия и быстрого развёртывания командного автомобиля.

Несколько вариантов обратной передачи

Аварийная связь в тоннеле не должна зависеть от одного канала. Практичное решение может использовать 4G/5G, частную сеть, проводной широкополосный доступ, радиорелейную связь, спутник или другие доступные каналы в зависимости от условий объекта. Несколько вариантов backhaul повышают устойчивость связи при нестабильности одного из каналов.

Визуальная диспетчерская работа

Диспетчерская консоль должна предоставлять понятный интерфейс для вызовов, групповых вызовов, переключения каналов, мониторинга и аварийной координации. Это снижает нагрузку на оператора и помогает передовой командной группе быстро реагировать внутри командного автомобиля.

Мобильное развёртывание

Решение должно поддерживать быстрое перемещение вместе с командным автомобилем. Это важно для спасения в тоннелях, аварий в дорожных тоннелях, подземного строительства, временного обслуживания, учебных тревог и других сценариев, где инфраструктуру связи нужно быстро создать рядом с местом происшествия.

Где можно применять консоли Becke Telcom DSC

В проектах, где требуется более профессиональная передовая командная позиция, диспетчерские консоли серии Becke Telcom DSC могут использоваться как часть конфигурации командного автомобиля или стационарной диспетчерской. Например, двухтрубочная командная диспетчерская консоль DSC-BD215S подходит операторам, которым нужны раздельные позиции вызова или обработка двух каналов, а двухэкранная консоль DSC-238 подходит для визуального диспетчерского управления, мониторинга нескольких систем и работы в стиле контрольной комнаты.

Эти консоли можно рассматривать, когда тоннельную радиосвязь необходимо расширить до более широкой командной платформы, IP-диспетчерской системы, аварийного рабочего процесса или среды координации нескольких команд. Выбор продукта должен зависеть от числа операторов, коммуникационных ресурсов, требований к отображению и проектного диспетчерского процесса.

Хороший проект тоннельной связи должен не только решать покрытие внутри тоннеля, но и обеспечивать связь полевого голоса, передового командования и тылового принятия решений в одной надёжной цепочке.

Операционная ценность для аварийных и промышленных объектов

Устранение коммуникационной изоляции

Подключая узкополосную радиосистему внутри тоннеля к внешней системе управления, решение устраняет распространённую проблему коммуникационной изоляции. Полевые пользователи могут продолжать использовать радиостанции, подходящие для тоннельной среды, а командный автомобиль и центр управления получают доступ к тому же коммуникационному потоку.

Повышение эффективности командования

Трёхуровневая структура формирует понятный рабочий процесс: полевое выполнение, передовое командование и тыловая поддержка решений. Это уменьшает задержки из-за ручной передачи сообщений и позволяет командному персоналу эффективнее координировать людей, оборудование, спасательные группы и ресурсы обслуживания.

Поддержка быстрого аварийного развёртывания

Поскольку командный автомобиль и диспетчерская консоль могут быть развёрнуты возле входа в тоннель, систему можно быстро настроить для временных происшествий. Она подходит для спасательного реагирования, учебных тревог, защиты строительства, обработки аварий и краткосрочной оперативной поддержки.

Защита существующих инвестиций в связь

Решение не требует полной замены существующих узкополосных радиостанций или полевых терминалов. Вместо этого оно создаёт слой interconnection между тоннельной системой и системой командования. Это снижает стоимость модернизации и сохраняет привычные методы работы для полевого персонала.

Типовые сценарии применения

Аварийная связь в тоннелях широко применима для автомобильных тоннелей, железнодорожных тоннелей, участков строительства метро, подземных инженерных коридоров, шахт, гидроэнергетических тоннелей, муниципальных галерей, подземных парковок и крупных промышленных подземных пространств. Эти объекты обычно требуют стабильной голосовой связи, быстрого командного реагирования и координации между внутренними командами и внешними диспетчерскими.

При аварийно-спасательных работах система помогает спасателям связываться через закрытые зоны и докладывать обстановку в передовой командный автомобиль. В строительстве и обслуживании тоннелей она поддерживает ежедневное планирование, контроль безопасности, координацию оборудования и реагирование на аварии. В управлении подземными коридорами она помогает операторам координировать инспекции, обслуживание, безопасность и аварийные действия.

Планирование развёртывания и инженерные примечания

Перед развёртыванием инженеры должны оценить длину тоннеля, конструкцию, поворотные точки, участки с уклоном, строительные материалы, радиослепые зоны, доступность питания, место стоянки командного автомобиля и условия backhaul-сети. Эти факторы напрямую влияют на размещение узлов, работу ретрансляции, качество голоса и стабильность связи.

Проектная команда также должна определить коммуникационную матрицу. Не каждому пользователю нужен доступ к каждой группе. Проект должен уточнить, какие тоннельные команды могут говорить друг с другом, какие группы отслеживаются передовым командным автомобилем, какие вызовы должны передаваться в тыловой командный центр и как обрабатывается аварийный приоритет.

Тестирование необходимо до официального использования. Чёткость голоса, задержка ретрансляции, поведение групповых вызовов, работа диспетчерской консоли, стабильность 4G/5G или частной сети, спутниковый резерв, резервирование питания и процедуры операторов должны быть проверены в реалистичных полевых условиях.

Возможности долгосрочного расширения

После создания цепочки голосовой связи та же архитектура может быть расширена для видеонаблюдения, GIS-позиционирования, аварийной сигнализации, записи, журналов событий, громкой связи и интеграции с командной платформой. Это позволяет системе развиваться от простого голосового моста к более широкой платформе аварийного командования и ситуационной осведомлённости.

Для организаций, управляющих несколькими тоннелями или подземными объектами, архитектуру также можно стандартизировать. Единый диспетчерский центр может соединять несколько полевых систем, командных автомобилей и местных групп реагирования, помогая создать повторяемую модель аварийной связи для разных проектов.

Заключение

Решение для аварийной связи в тоннелях должно соединять не только людей внутри тоннеля. Оно должно связывать полевую команду, передовой командный автомобиль и тыловой командный центр в стабильную коммуникационную цепочку. Объединяя узкополосное самоорганизующееся радиопокрытие, доступ через командный автомобиль, многоканальную передачу и диспетчерскую консоль, решение устраняет коммуникационную изоляцию и улучшает координацию при ЧС.

Для тоннельного спасения, подземного строительства, управления инженерными коридорами и промышленного аварийного реагирования эта архитектура имеет высокую практическую ценность. Она поддерживает быстрое развёртывание, доступ к нескольким системам, надёжное диспетчерское управление и будущую интеграцию с видео, тревогами, записью и едиными командными платформами.

FAQ

Почему связь в тоннелях сложна?

Связь в тоннелях сложна, потому что закрытые конструкции, большие расстояния, повороты, бетон, горные породы и подземные условия могут блокировать или ослаблять беспроводные сигналы. Ретрансляционная узкополосная самоорганизующаяся сеть может улучшить внутреннее голосовое покрытие.

Какова роль командного автомобиля?

Командный автомобиль служит передовым пунктом управления возле входа в тоннель. Он соединяет тоннельную радиосистему с внешним командным центром и позволяет руководителям на месте эффективнее координировать полевые группы.

Может ли система работать без замены существующих радиостанций?

Во многих проектах да. Стыковка терминалов и методы аудиодоступа могут подключать существующие радиостанции или узкополосные системы связи к диспетчерской консоли без замены всей полевой системы связи.

Какие каналы можно использовать между командным автомобилем и центром управления?

В зависимости от условий проекта система может использовать 4G/5G, частную сеть, проводной широкополосный доступ, радиорелейную связь, спутник или другие доступные каналы передачи для соединения командного автомобиля с удалённым командным центром.
