Защита от импульсных перенапряжений — это применение защитных устройств, заземления, уравнивания потенциалов, правильной прокладки кабелей и согласованных методов монтажа для ограничения переходного перенапряжения и отвода импульсного тока от чувствительного оборудования. Она применяется для защиты распределения питания, шкафов управления, телекоммуникационных линий, сетей передачи данных, систем безопасности, промышленной автоматизации, возобновляемой энергетики, электроники зданий и наружного оборудования.

Импульс перенапряжения может длиться всего микросекунды, но его последствия могут быть серьезными. Он способен повредить источники питания, порты связи, печатные платы, датчики, контроллеры, сетевые коммутаторы, камеры, панели контроля доступа, маршрутизаторы, счетчики, сигнализацию и полевые устройства. В тяжелых случаях потери включают не только замену оборудования, но и остановку сервиса, потерю данных, риски безопасности и повторяющиеся скрытые неисправности.

Откуда возникает переходное перенапряжение

Перенапряжения часто связывают с молнией, но молния является только одним источником. Коммутационные операции, пуск двигателей, работа трансформаторов, переключение батарей конденсаторов, аварии в сети, восстановление питания, работа реле, отключение индуктивных нагрузок и крупное оборудование рядом также могут создавать кратковременные перенапряжения.

Наружные установки, длинные кабельные трассы, оборудование на крышах, вводы питания, подстанции, солнечные станции, телекоммуникационные мачты, заводские цехи, транспортные системы и распределенные здания более уязвимы, потому что их проводка может собирать и переносить энергию импульса на большие расстояния.

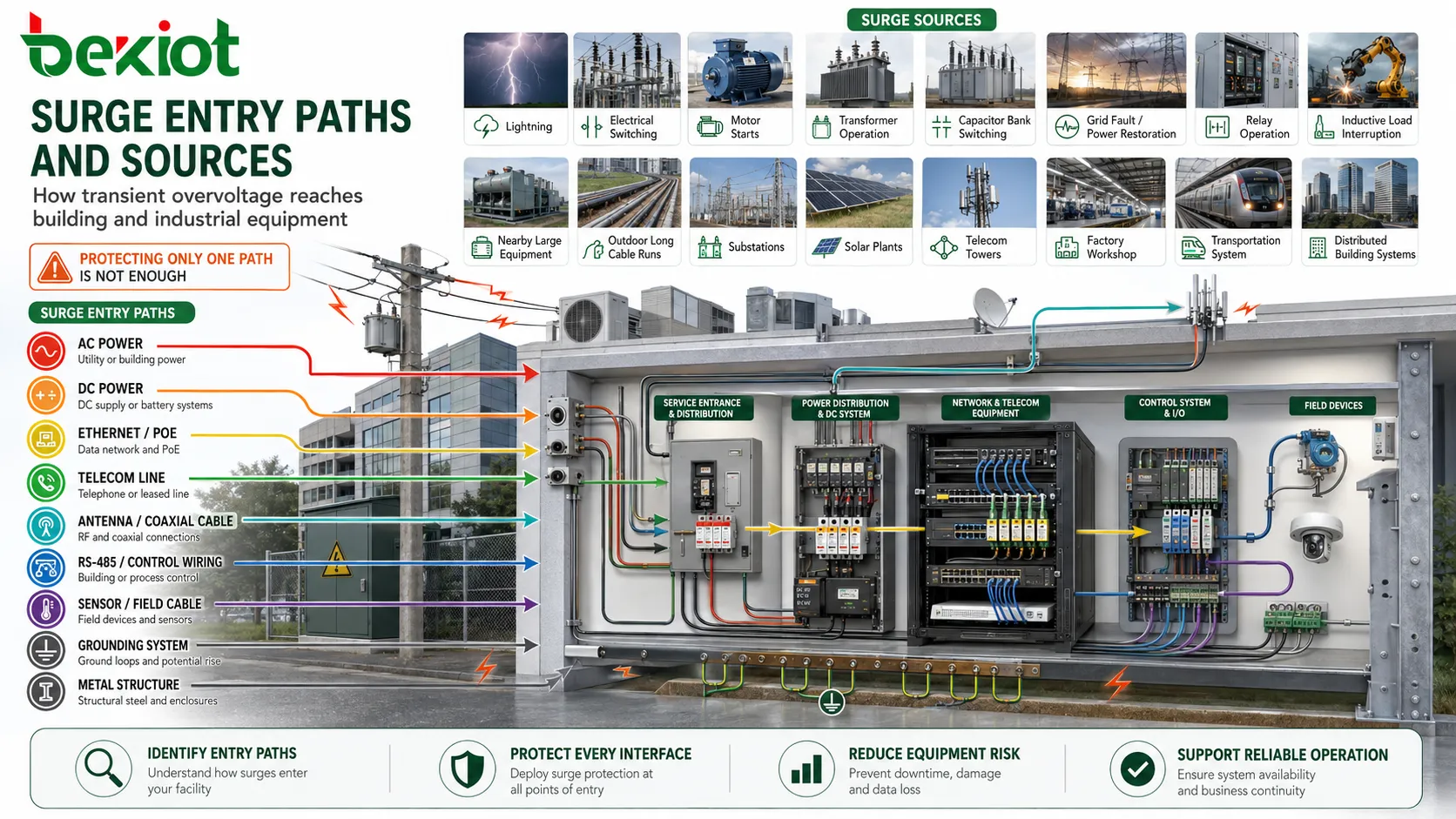

Планирование защиты следует начинать с определения путей входа. Энергия перенапряжения может попасть через питание AC, питание DC, Ethernet, PoE, коаксиальный кабель, RS-485, телефонные линии, антенные фидеры, линии управления, кабели датчиков, заземляющие проводники или металлические конструкции. Защита только одного пути оставляет другой путь открытым.

Стандарты, которые направляют выбор продукта

Серия IEC 61643

Серия IEC 61643 широко используется для устройств защиты от импульсных перенапряжений. Разные части применяются к разным цепям и приложениям. Низковольтные системы AC, системы DC, фотоэлектрические установки, телекоммуникационные сети, сигнальные сети и защитные компоненты могут требовать разных нормативных ссылок.

Для низковольтных силовых цепей AC стандарт IEC 61643-11 определяет требования и методы испытаний устройств, подключаемых к системам AC. Для телекоммуникационных и сигнальных сетей IEC 61643-21 рассматривает устройства на линиях связи и сигнализации, включая линии, которые также могут передавать питание, например PoE.

UL 1449

UL 1449 — важный североамериканский стандарт безопасности для устройств защиты от перенапряжений. Он часто используется при выборе оборудования для установок в США или объектов с требованиями UL. Стандарт охватывает безопасность устройств и оценку характеристик изделий, предназначенных для ограничения переходных перенапряжений.

Если проект требует SPD с листингом UL, необходимо внимательно проверить тип изделия, номинальное напряжение, место установки, корпус, номинал тока короткого замыкания и маркировку.

NEC и местные электрические нормы

Электрические нормы определяют, как защитные устройства должны устанавливаться, подключаться, заземляться и согласовываться в реальных зданиях и объектах. В США требования NEC важны, но их принятие может отличаться в зависимости от штата или местного органа.

В любом регионе монтажник должен проверить действующую редакцию норм, местные требования инспекции, назначение здания, условия вводного питания и специальные требования для аварийных систем, жилья, медицины, промышленных объектов или общественных сооружений.

EN, CE и региональные правила

Для европейских рынков могут быть важны версии EN стандартов IEC и применимые пути подтверждения CE. В других регионах также могут действовать местные электрические правила, стандарты энергоснабжающих организаций, пожарные нормы, телекоммуникационные правила и схемы сертификации продукции.

Международные проекты не должны считать, что одна сертификация автоматически подходит для всех рынков. Документация изделия должна соответствовать региону назначения и категории установки.

Отраслевые требования

Железные дороги, морская отрасль, фотоэлектрика, ветроэнергетика, нефть и газ, центры обработки данных, медицинские объекты, аэропорты, телекоммуникационные башни и промышленные системы управления могут требовать дополнительных уровней защиты или методов монтажа. Эти среды часто имеют более высокую экспозицию, критические требования к непрерывности или более строгие правила безопасности.

Проектные группы должны рассматривать как стандарты изделия, так и стандарты системного проектирования. Даже сертифицированное SPD не гарантирует надежную систему, если заземление, уравнивание потенциалов, трассировка кабелей и координация выполнены плохо.

Как обычно выражаются уровни защиты

Уровень защиты не является одним числом. Он описывается несколькими параметрами: максимальным длительным рабочим напряжением, уровнем защитного напряжения, номинальным током разряда, максимальным током разряда, импульсным током, номиналом тока короткого замыкания, поведением срабатывания, режимом защиты и типом установки.

Низкое значение защитного напряжения выглядит привлекательным, но оно должно соответствовать напряжению системы и ожидаемому импульсному току. Устройство с большой разрядной способностью может плохо защищать, если установлено с длинными проводниками, слабым заземлением или неправильной координацией с нижестоящими устройствами.

Поэтому уровни защиты следует оценивать вместе с местом установки, защитой выше по цепи, типом заземления системы, длиной кабеля, риском воздействия и стойкостью защищаемого оборудования.

Координация Type 1, Type 2 и Type 3

Type 1 на вводе питания

Устройства Type 1 обычно устанавливаются в начале установки или на вводе, где высокоэнергетические перенапряжения могут входить в здание. Их выбирают при наличии внешней молниезащиты, воздушных линий, высокой экспозиции или необходимости выдерживать большие импульсные токи.

Назначение состоит в том, чтобы уменьшить основную входящую энергию до ее распространения по внутренней распределительной системе. Место установки и уравнивание потенциалов критически важны, поскольку этот уровень работает с первым основным путем перенапряжения.

Type 2 в распределительных щитах

Устройства Type 2 обычно устанавливаются в распределительных щитах, подщитах, шкафах управления и внутренних точках распределения питания. Они уменьшают остаточную энергию после вышестоящей защиты или энергию, возникающую внутри объекта.

Во многих зданиях и промышленных площадках Type 2 является центральным уровнем контроля перенапряжений в низковольтных сетях. Он защищает группы нижестоящих цепей и снижает нагрузку на конечное оборудование.

Type 3 рядом с чувствительными нагрузками

Устройства Type 3 используются рядом с чувствительным оборудованием или конечными нагрузками. Они ограничивают оставшееся переходное напряжение в точке использования. Примеры включают контроллеры, компьютеры, оборудование данных, панели безопасности, измерительные приборы и коммуникационные терминалы.

В установках с высоким воздействием Type 3 обычно не должен быть единственным уровнем защиты. Он лучше работает в координации с вышестоящими устройствами Type 1 или Type 2.

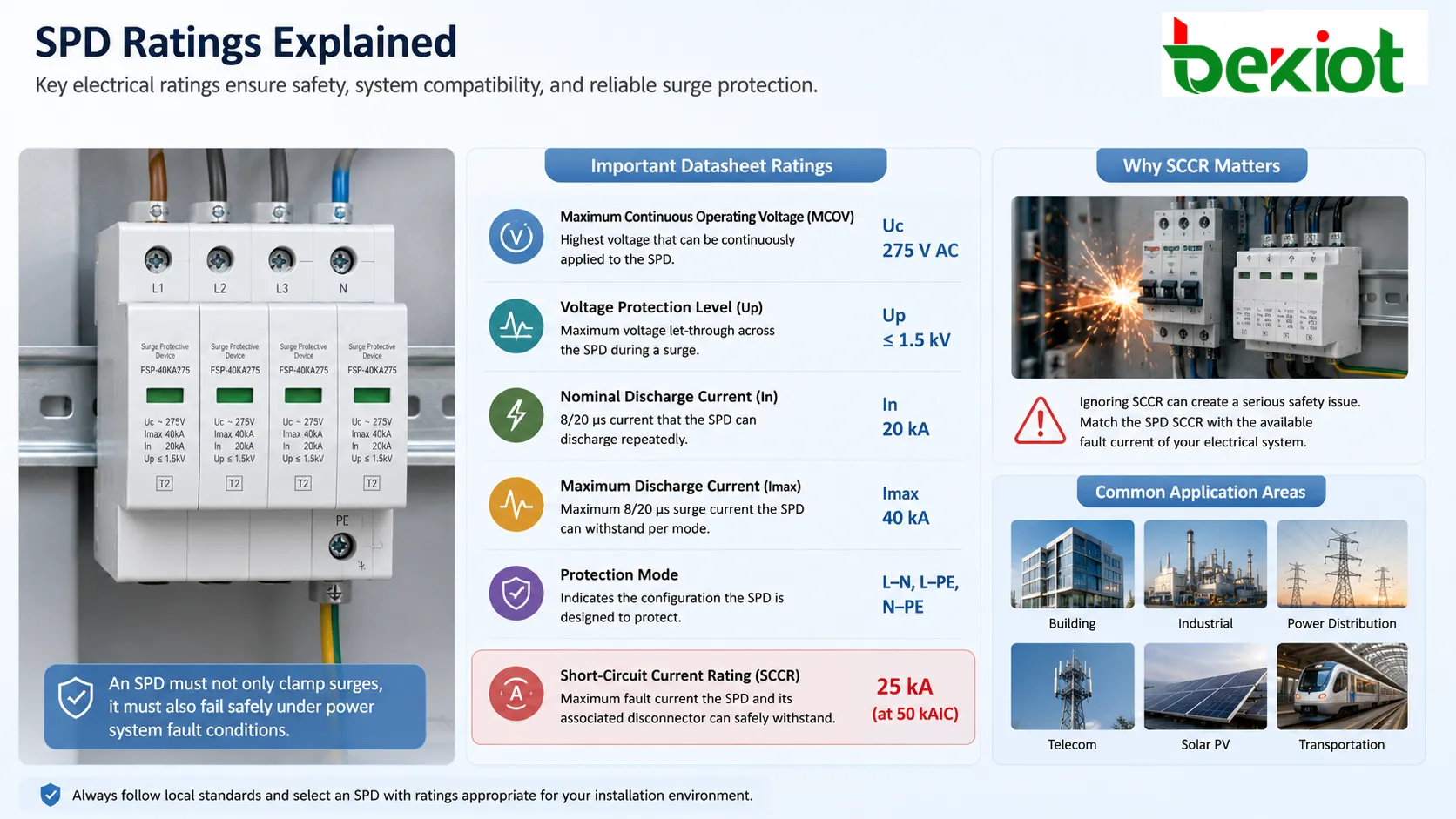

Ключевые параметры в техническом описании

Максимальное длительное рабочее напряжение

Максимальное длительное рабочее напряжение определяет наибольшее нормальное напряжение, которое устройство может выдерживать постоянно без неправильной работы. Оно выбирается по напряжению электросистемы и ожидаемым отклонениям.

Если значение слишком низкое, устройство может быстро стареть, перегреваться или выходить из строя при обычных колебаниях. Если оно слишком высокое, защищаемое оборудование может получить более высокое остаточное напряжение при импульсе.

Уровень защитного напряжения

Уровень защитного напряжения показывает остаточное напряжение на защищаемой стороне во время заданного испытания. Более низкое остаточное напряжение обычно означает лучшую защиту, но его нужно рассматривать вместе с током разряда и длиной проводников.

Длинные соединительные провода могут добавлять напряжение при быстрых импульсах. Даже хорошее устройство будет работать плохо при длинных, петлевых или неправильно проложенных проводах.

Номинальный и максимальный ток разряда

Номинальный ток разряда показывает уровень импульсного тока, который устройство может выдерживать многократно при заданных испытательных условиях. Максимальный ток разряда показывает более высокую способность для одного события при указанных условиях.

Эти значения помогают сравнить прочность, но не должны использоваться отдельно. Нужно учитывать экспозицию объекта, вышестоящую защиту, заземление системы и ожидаемые условия отказа.

Импульсный ток

Импульсный ток особенно важен для высокоэнергетической защиты возле ввода или зон с воздействием молнии. Он часто связан с устройствами, рассчитанными на большую энергию молниевых импульсов.

Проекты с внешней молниезащитой, воздушным питанием, открытыми наружными конструкциями или критическими вводными линиями могут требовать большей способности по импульсному току.

Номинал тока короткого замыкания

Номинал тока короткого замыкания показывает уровень аварийного тока, который устройство и связанный разъединитель могут безопасно выдержать в точке установки. Он должен соответствовать доступному току короткого замыкания электрической системы.

Игнорирование этого параметра создает серьезную проблему безопасности. SPD должен не только ограничивать импульсы, но и безопасно отказывать при аварийных режимах электросистемы.

Режимы защиты и пути проводки

Линия к нейтрали

Защита линия-нейтраль контролирует дифференциальные перенапряжения между активными проводниками. Она важна для оборудования, подключенного между фазой и нейтралью.

Этот режим снижает напряжение на входах источников питания, цепях управления и электронных нагрузках.

Линия к земле

Защита линия-земля отводит энергию импульса от токоведущих проводников к защитному заземлению. Она часто важна для молниевых и общих режимов.

Качество заземления и уравнивания потенциалов напрямую влияет на этот режим. Слабый путь земли может ограничить защиту и повысить риск прикосновения или повреждения оборудования.

Нейтраль к земле

Защита нейтраль-земля может потребоваться в зависимости от системы заземления, схемы проводки и конструкции устройства. Она помогает управлять ростом напряжения между нейтралью и защитной землей при некоторых событиях.

Этот режим следует выбирать по типу электрической системы и требованиям местных норм.

Защита сигнальных пар

Линиям данных и управления нужна защита между сигнальными парами и от сигнальных проводников к земле. Ethernet, RS-485, телефон, коаксиал, петли датчиков и цепи сигнализации требуют подходящих типов устройств.

Устройство защиты должно соответствовать напряжению сигнала, скорости данных, типу разъема, волновому сопротивлению, требованиям PoE и стратегии заземления. Силовой SPD нельзя без анализа ставить на линию данных.

Защита питания, данных и телекоммуникаций

Защита AC питания обычно устанавливается на главных щитах, подщитах, шкафах оборудования и точках чувствительной нагрузки. Она защищает от импульсов, приходящих по проводникам питания, и внутренних коммутационных возмущений.

Защита DC питания применяется в фотоэлектрических системах, аккумуляторных системах, телекоммуникационных энергоустановках, DC-распределении, транспорте и удаленном оборудовании. DC SPD должны быть рассчитаны на особенности дуги и напряжения постоянного тока.

Защита данных и телекоммуникаций используется для Ethernet, PoE, телефонии, последовательной связи, коаксиального видео, антенных фидеров, датчиков и управляющих линий. Эти устройства должны сохранять целостность сигнала и одновременно ограничивать переходное перенапряжение.

Хороший проект защищает все подключенные пути на одной границе. Если питание защищено, а Ethernet нет, энергия импульса все равно может повредить оборудование через сетевой порт.

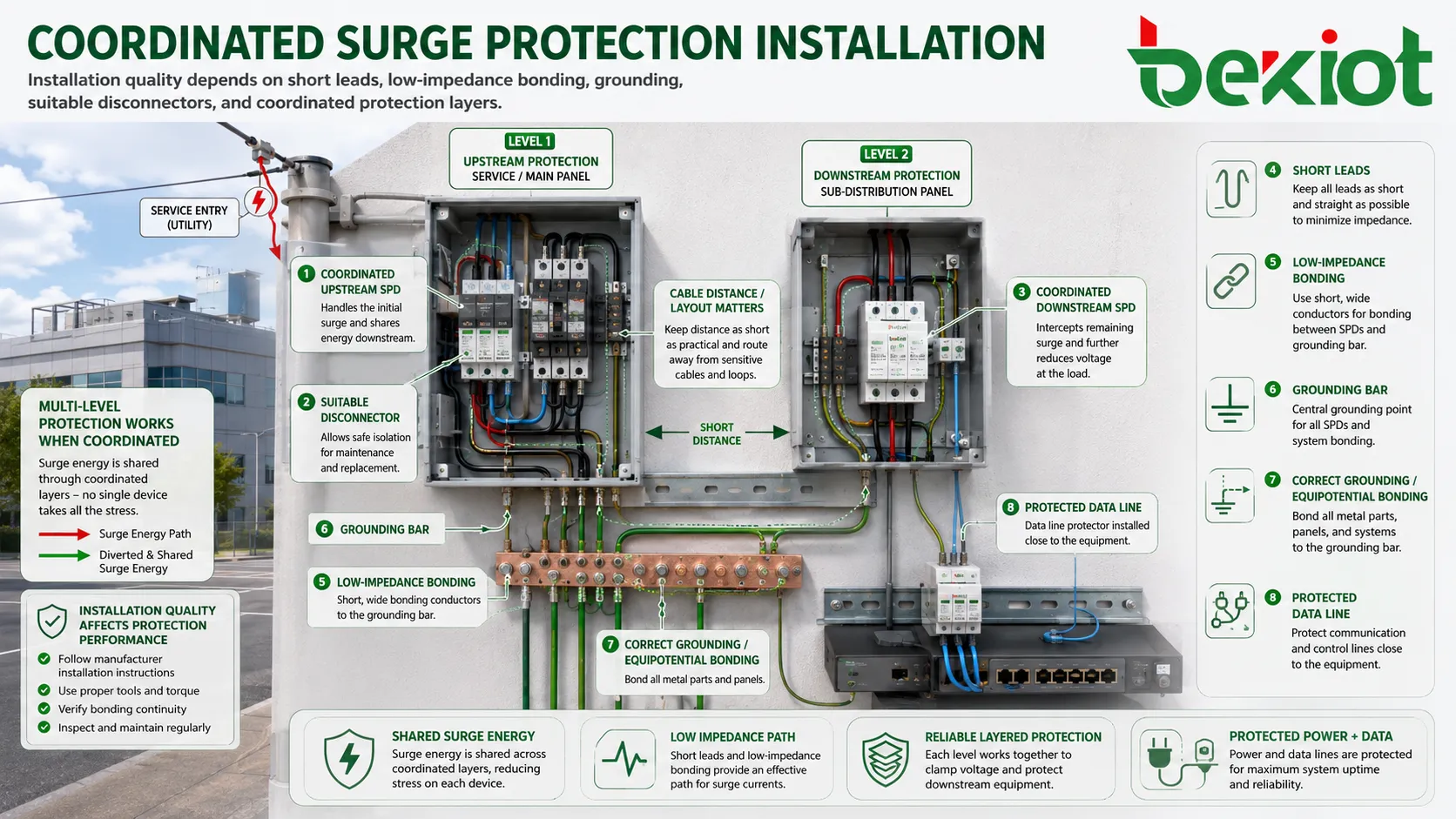

Качество монтажа определяет эффективность

Короткая длина проводников

Соединительные проводники должны быть как можно короче и прямее. Быстрые импульсные токи создают напряжение на индуктивности провода, поэтому длинные провода увеличивают напряжение на защищаемом оборудовании.

Аккуратная установка не всегда является эффективной. Самый короткий защищенный путь часто важнее визуальной симметрии кабелей.

Низкоимпедансное уравнивание потенциалов

Уравнивание потенциалов соединяет металлические части, защитную землю, устройства защиты, экраны и опорные точки, чтобы энергия имела контролируемый путь. Плохое соединение может оставить большие разности потенциалов между оборудованием.

Проводники уравнивания должны иметь правильное сечение, надежные соединения, коррозионную стойкость и трассировку с низким импедансом.

Правильная вышестоящая защита

Многие SPD требуют вышестоящей защиты от сверхтока или внутреннего/внешнего разъединителя. Это защищает при отказе в конце срока службы, коротком замыкании или ненормальных режимах.

Устройство отключения должно соответствовать инструкциям производителя, доступному аварийному току и требованиям электрических норм.

Координация между уровнями

Многоуровневая защита работает только при координации устройств. Вышестоящие и нижестоящие устройства должны правильно распределять энергию импульса и не допускать, чтобы весь стресс нес один аппарат.

Координация зависит от типа устройства, расстояния кабеля, уровня защитного напряжения, номинального тока и компоновки системы. При наличии рекомендаций производителя их следует соблюдать.

Где применяется защита

Коммерческие здания

Офисные башни, гостиницы, торговые центры, кампусы и общественные здания используют защитные устройства для распределения питания, IT-помещений, лифтов, контроля доступа, CCTV, систем оповещения, интерфейсов пожарной сигнализации и автоматизации зданий.

Такие объекты часто требуют согласованной защиты между главными щитами, подщитами, оборудованием на крыше, наружными камерами, входными системами и сетевыми шкафами.

Промышленные объекты

Заводы, склады, шахты, НПЗ, электростанции и водоочистные объекты содержат двигатели, приводы, PLC, датчики, сети связи, шкафы управления и наружные полевые устройства. Перенапряжения могут вызвать простой, ложные сигналы или повреждения.

Промышленная защита должна учитывать как внешний риск молнии, так и внутренние коммутационные помехи от тяжелого электрооборудования.

Телекоммуникационные и дата-сети

Телекоммуникационные помещения, базовые станции, наружные шкафы, оптические узлы, коммутаторы, маршрутизаторы, устройства PoE, антенны и коммуникационные шлюзы требуют защиты по цепям питания и сигналов.

Заземление и уравнивание потенциалов особенно важны, потому что телеком-системы могут соединять оборудование между зданиями, башнями, наружными корпусами и длинными кабельными трассами.

Безопасность и видеонаблюдение

Наружные камеры, контроллеры доступа, ворота, панели сигнализации, домофоны, шлагбаумы и периметровые устройства часто подвергаются индуцированным молнией импульсам через силовые и сигнальные кабели.

Защиту следует устанавливать на входах в здание и рядом с открытыми полевыми устройствами, когда это необходимо.

Системы возобновляемой энергетики

Солнечные фотоэлектрические системы, аккумуляторные накопители, ветроэнергетика и инверторные системы требуют защиты на DC-стрингах, AC-выходе, линиях связи, оборудовании мониторинга и сетях заземления.

Защита DC требует правильного выбора устройств, поскольку поведение отказа в DC отличается от систем AC.

Обслуживание и контроль окончания срока службы

Устройства защиты от перенапряжений по своей природе являются расходными. Они поглощают или отводят переходную энергию и со временем деградируют. Устройство, пережившее повторные импульсы, может больше не обеспечивать прежний уровень защиты.

Многие изделия имеют окна состояния, аварийные контакты, выходы удаленного мониторинга, сменные картриджи или индикаторы конца срока службы. Их следует проверять при регламентном обслуживании.

После удара молнии, серьезной аварии питания, необъяснимого отказа оборудования или повторных срабатываний автомата систему защиты следует осмотреть. Замена поврежденных устройств является частью поддержания эффективности защиты.

Контрольный список выбора

Сначала определите защищаемую цепь. Для питания AC, питания DC, Ethernet, PoE, RS-485, телефона, коаксиала, датчиков и цепей управления требуются разные устройства.

Согласуйте номинальное напряжение и тип системы. Устройство должно подходить к нормальному рабочему напряжению, системе заземления, частоте, пути тока и условиям отказа.

Выберите уровень установки. Ввод питания, распределительный щит, шкаф оборудования и защита в точке использования выполняют разные роли.

Проверьте важные параметры. Оцените максимальное длительное рабочее напряжение, уровень защитного напряжения, ток разряда, импульсный ток, ток короткого замыкания, режимы защиты и сертификационные марки.

Спланируйте физический монтаж. Длина проводников, положение шины заземления, путь уравнивания потенциалов, трассировка кабелей, степень защиты корпуса и выбор вышестоящего разъединителя так же важны, как само устройство.

Эффективная защита от перенапряжений — это не один компонент. Это согласованная система выбора устройств по стандартам, многоуровневого размещения, коротких соединений, заземления, уравнивания потенциалов и регулярной проверки.

Часто задаваемые вопросы

Может ли одно устройство защитить все здание?

Устройство в главном щите может уменьшить входящую энергию, но чувствительное оборудование часто все равно нуждается в нижестоящей защите. Большие или сложные здания обычно требуют многоуровневой защиты.

Всегда ли более высокий токовый номинал означает лучшую защиту?

Не всегда. Токовый номинал показывает способность выдерживать энергию, но остаточное напряжение, качество монтажа, координация и тип цепи также определяют эффективность защиты.

Почему защищенные устройства иногда все равно выходят из строя?

Возможные причины включают незащищенные сигнальные пути, плохое заземление, длинные провода, недостаточный номинал, неправильный тип устройства, истекший ресурс модулей или энергию импульса выше расчетного уровня.

Нужна ли отдельная защита для Ethernet и PoE?

Да, если существует риск воздействия. Линии Ethernet и PoE требуют защиты, рассчитанной на скорость данных, уровень мощности PoE, тип разъема и целостность сигнала.

Что проверять при регламентном осмотре?

Проверяйте индикаторы состояния, аварийные контакты, состояние картриджей, заземляющие соединения, проводники уравнивания, длину проводов, изменение цвета, ослабленные клеммы, попадание воды и наличие недавних импульсных событий.
