Промышленные телефоны, установленные в портах, шахтах и производственных зонах, вдоль железнодорожных линий, на открытых технологических площадках и в других незащищённых местах, работают в одних из самых тяжёлых условий промышленной связи. После гроз часто наблюдаются уход телефонов в офлайн, отсутствие определения снятия трубки на аналоговых линиях, выход из строя Ethernet-портов SIP-терминалов, нестабильная работа PoE, а в тяжёлых случаях — одновременная неисправность нескольких устройств на одном коммутаторе или одном коммуникационном тракте.

Практика полевого обслуживания показывает, что многие такие отказы вызваны не самим телефоном. Чаще причиной становится переходное перенапряжение, которое попадает в чувствительную электронику через длинные медные линии связи, PoE-кабели, цепи питания или пути заземления. Поэтому защита уличного промышленного телефона не сводится к установке одного ограничителя перенапряжения. Согласованный проект должен рассматривать способы ввода линий, размещение SPD, уравнивание потенциалов и заземление, прокладку кабелей, защиту системы питания и расположение оборудования как единую систему.

Почему уличные промышленные телефоны сильнее подвержены воздействию молнии и перенапряжений?

Промышленные телефоны обычно имеют более высокий уровень защиты оболочки, более прочные корпуса и более широкий диапазон рабочих температур, чем офисные аппараты. Некоторые модели также предназначены для взрывоопасных или запылённых зон. Однако механическая и климатическая защита сама по себе не защищает электронные схемы связи от электромагнитной индукции или переходного перенапряжения.

Главное отличие наружной установки от внутренней связано с кабельной средой. Внутренние телефонные линии обычно короткие и находятся внутри здания. Уличные промышленные телефоны могут подключаться медными кабелями длиной в десятки или сотни метров, проходящими по открытым кабельным лоткам, опорам, границам площадки, металлоконструкциям и открытым технологическим зонам. Во время грозы такие длинные проводящие пути способны наводить значительные переходные напряжения.

Для большинства повреждений, связанных с молнией, прямой удар в телефон не требуется. Близкий разряд создаёт быстро меняющееся электромагнитное поле, которое может наводить энергию в открытых медных кабелях. Одновременно ток молнии, уходящий в землю, создаёт значительные разности потенциалов между отдельными точками заземления. Кабели связи и питания могут стать частью пути выравнивающего тока и подвергнуть низковольтную электронику разрушительному воздействию.

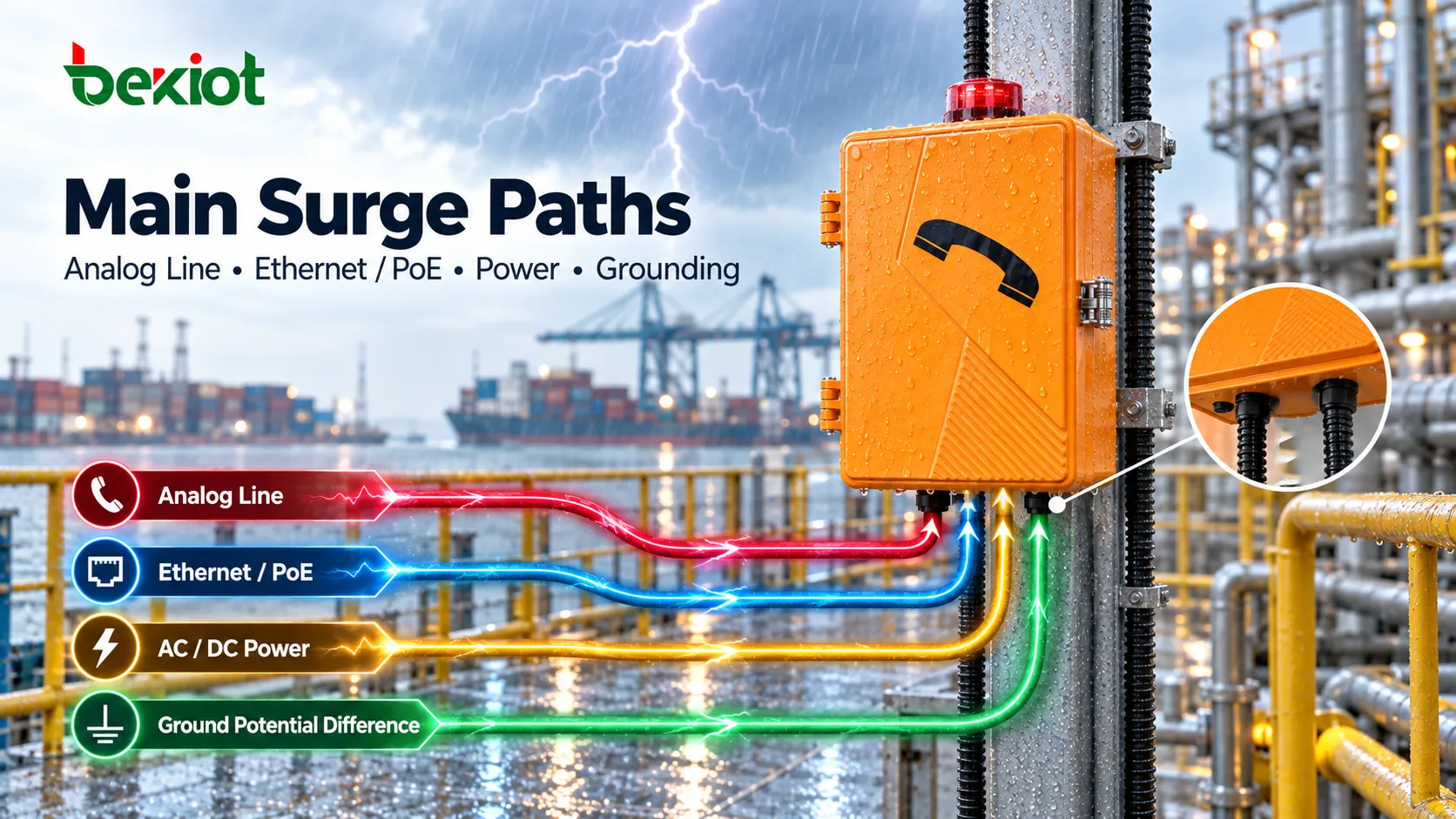

На практике уличный промышленный телефон может подвергаться воздействию по шести основным путям перенапряжения:

• Традиционные медные линии аналоговой связи;

• Кабели промышленного Ethernet;

• Пары питания PoE;

• Отдельные цепи питания AC или DC;

• Внешние звуковые/световые сигналы, релейные интерфейсы или линии дистанционного управления;

• Разности потенциалов между металлическими корпусами, экранами кабелей и системами заземления.

Поэтому молниезащита и защита от импульсных перенапряжений должны рассматриваться как единая система. Защита только одного интерфейса при наличии других незащищённых металлических путей всё равно может позволить импульсной энергии достичь оборудования.

Какие типы перенапряжений следует различать в первую очередь?

При полевом обслуживании многие повреждения от переходных перенапряжений просто называют «повреждением от молнии». Такое описание часто слишком общее для эффективной защиты. В промышленной связи необходимо различать несколько источников перенапряжений, поскольку подходящие методы защиты могут заметно отличаться.

Прямые удары молнии

Прямой удар может прийтись в здание, мачту связи, опорную конструкцию кабеля, близлежащую металлоконструкцию или открытую линию. Энергия при этом может быть чрезвычайно высокой. Нельзя ожидать, что небольшой SPD рядом с одним телефоном самостоятельно справится с таким событием. Защита должна работать совместно с внешней системой молниезащиты объекта, токоотводами, контуром заземления и зонами молниезащиты.

Наведённые перенапряжения

Наведённые перенапряжения относятся к наиболее частым причинам неисправностей уличных промышленных телефонов и могут составлять более 80% отказов оборудования, связанных с грозовыми условиями. Даже если разряд происходит на некотором расстоянии, быстро меняющееся электромагнитное поле способно навести высокочастотное переходное напряжение в длинных открытых медных линиях.

Чем длиннее кабель, больше его открытая площадь и сложнее окружающая металлическая инфраструктура, тем выше вероятность значительной наведённой импульсной энергии.

Перенапряжения из-за разности потенциалов земли

Когда ток молнии уходит в землю, разные точки площадки могут на короткое время оказаться на разных электрических потенциалах. Уличный телефон может быть заземлён локально, а шлюз или коммутатор в аппаратной — относительно другой точки заземления. Соединяющий их кабель связи или питания тогда может образовать токовый путь между этими потенциалами.

Поэтому отдельное заземление каждого устройства само по себе не обязательно устраняет неисправности, связанные с молнией.

Коммутационные перенапряжения системы питания

Молния — не единственный источник переходного перенапряжения. Частотные преобразователи, крупные двигатели, контакторы, высоковольтное распределительное оборудование и коммутационные операции также способны создавать повторяющиеся электрические переходные процессы. Их амплитуда может быть меньше, чем при ударе молнии, но более частое повторение способствует старению модулей питания, периодическим сбоям связи и появлению слышимых помех.

Задача согласованной системы защиты — ограничить все эти переходные процессы до того, как избыточная энергия достигнет электроники телефона.

Как защищать длинные медные линии аналоговых промышленных телефонов?

Традиционные аналоговые промышленные телефоны особенно уязвимы, потому что телефон, питание линии, напряжение звонка и голосовой сигнал используют один непрерывный металлический медный путь. Длинные наружные кабели не имеют встроенной гальванической развязки и могут проводить импульсную энергию непосредственно как к полевому телефону, так и к порту FXS в аппаратной.

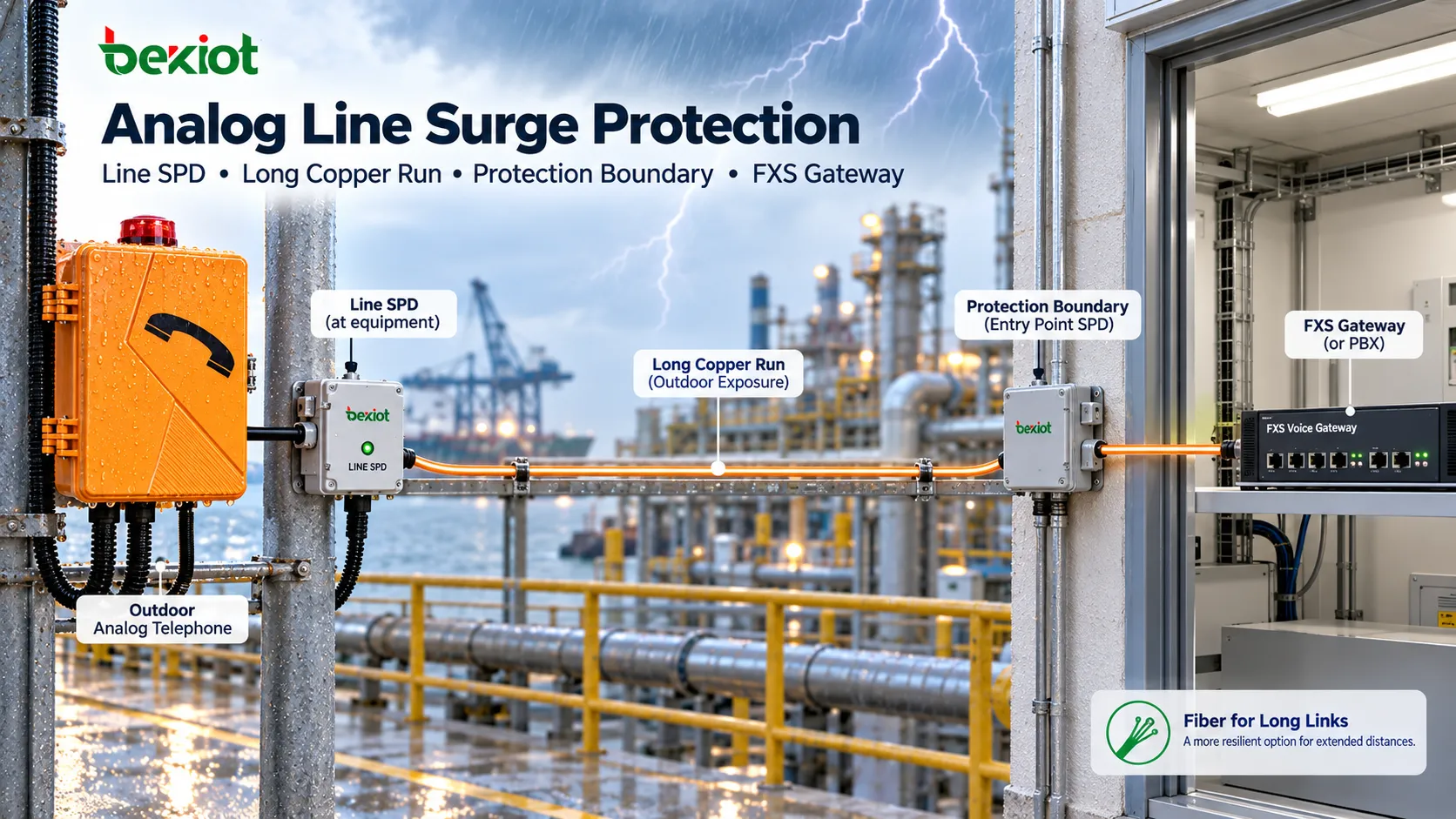

Типичная схема аналогового промышленного телефона может выглядеть так:

Уличный аналоговый промышленный телефон → Полевой медный кабель → Наружная распределительная коробка → Кросс → Голосовой шлюз FXS / PBX

Без подходящих границ защиты переходная энергия может распространяться по этому пути в обоих направлениях и повредить как телефон, так и центральное голосовое оборудование.

Обычный подход — установка SPD для линий связи в подходящих точках ввода кабеля, на границах зданий и рядом с чувствительным оборудованием. В зависимости от длины кабеля и концепции зон молниезащиты можно применять согласованные ступени, которые последовательно отводят импульсную энергию и ограничивают остаточное напряжение на последующем оборудовании.

Важное инженерное правило: Стандартный SPD для сети AC нельзя использовать вместо устройства защиты, специально предназначенного для аналоговых телефонных линий. Цепи питания и голосовой связи работают с разными напряжениями, импедансами и характеристиками сигналов. Неподходящий SPD может нарушить нормальную работу телефона и одновременно не обеспечить требуемое ограничение перенапряжения.

SPD в аналоговой телефонной цепи не должен мешать:

• Питанию линии FXS;

• Нормальному напряжению звонка;

• Определению снятия и укладки трубки;

• Набору DTMF;

• Двусторонней передаче речи;

• Параметрам шлейфа на длинных кабельных линиях.

Защита со стороны аппаратной особенно важна, когда один многопортовый FXS-шлюз обслуживает десятки наружных телефонов. Импульс, пришедший по одной полевой цепи, может повредить не один порт, если достаточная энергия достигнет электроники шлюза.

Для объектов с высокой грозовой активностью, межзданийных соединений или очень длинных открытых кабельных трасс более надёжным долгосрочным решением является уменьшение непрерывных металлических путей. На длинном участке можно использовать оптоволокно, а электрическое преобразование выполнять ближе к полевому оборудованию. Поскольку оптическое волокно не образует проводящий металлический путь, оно существенно снижает передачу перенапряжений из-за индукции и различий потенциалов земли.

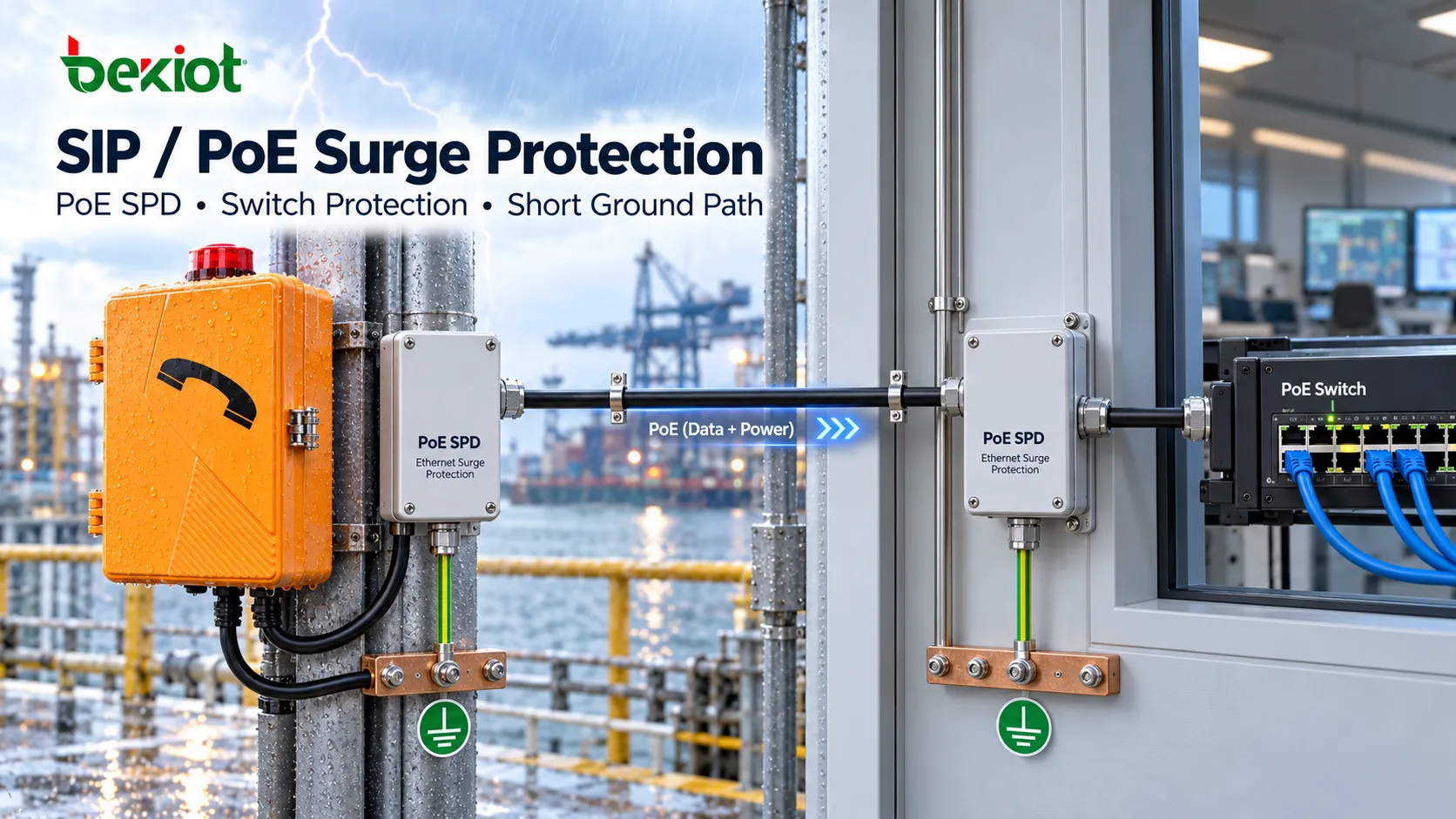

Как защищать SIP-промышленные телефоны и линии PoE?

Замена аналогового телефона на SIP-промышленный телефон не устраняет риск перенапряжения. Витая пара Ethernet остаётся металлическим проводящим путём, а длинная наружная трасса может наводить импульсную энергию так же, как другие медные линии связи.

При PoE риск становится сложнее, потому что данные и питание передаются по одному кабелю. Один импульс может повредить и Ethernet-интерфейс телефона, и PoE-порт вышестоящего коммутатора.

Ethernet/PoE SPD должен соответствовать двум основным требованиям. Во-первых, он не должен вносить недопустимые потери или снижать необходимую скорость Ethernet. Во-вторых, его электрические параметры должны соответствовать применяемой системе PoE, включая рабочее напряжение и используемую конфигурацию пар.

Например, Fast Ethernet, Gigabit Ethernet и различные схемы PoE могут предъявлять разные требования к цепи защиты. Наличие разъёма RJ45 само по себе не означает, что устройство защиты подходит для любой промышленной Ethernet- или PoE-системы.

Особого внимания требуют три места.

Защита на вводе кабеля со стороны телефона

Когда длинный наружный кабель входит в промышленный телефон или полевой шкаф, место ввода становится важной границей защиты. Совместимый с установленной сетью и PoE Ethernet/PoE SPD можно разместить в подходящей точке согласно зональной концепции молниезащиты объекта.

Защита со стороны аппаратной или коммутатора

Когда наружный Ethernet-кабель входит в операторную, комнату связи или здание, нужно учитывать и защиту внутренней сети. Цель — не только защитить один телефон, но и не допустить проникновения импульса в PoE-коммутатор и другие устройства той же сетевой инфраструктуры.

Путь заземления SPD

Правильный выбор SPD — только часть решения. Длинный, свёрнутый или чрезмерно изогнутый заземляющий проводник может существенно снизить эффективность отвода импульса. При высокочастотном переходном процессе становится важна индуктивность проводника.

SPD следует устанавливать рядом с предусмотренной границей защиты и подключать к системе уравнивания потенциалов коротким, прямым и низкоимпедансным путём согласно общей электротехнической и молниезащитной схеме объекта.

Если SIP-промышленный телефон использует оптоволокно в тракте связи, оптическая линия обеспечивает полезную гальваническую развязку для передачи данных. Однако телефон или локальный медиаконвертер всё равно требует питания, поэтому цепь AC, DC или PoE нужно оценивать отдельно.

Что ещё следует защищать у промышленных телефонов с отдельным питанием AC или DC?

Уличные промышленные телефоны могут питаться от PoE, сети AC или отдельных источников 24 VDC либо 48 VDC. Защита только линии связи оставляет очевидную уязвимость, если терминал использует отдельный контур питания.

Промышленные системы электропитания подвергаются как наведённым молнией импульсам, так и коммутационным переходным процессам. Поэтому защита со стороны питания должна быть частью согласованной электрической защиты объекта, а не отдельным аксессуаром рядом с телефоном.

Для промышленных телефонов, питаемых от полевого шкафа или централизованного источника, проект должен проверить:

• Установлены ли подходящие вышестоящие SPD в распределительной системе;

• Требуется ли дополнительная защита в полевом шкафу или на уровне оборудования;

• Соответствует ли максимальное длительное рабочее напряжение DC SPD фактической DC-системе;

• Совместимы ли полярность и схема заземления с защитным устройством;

• Можно ли индицировать отказ SPD локально или передавать его удалённо.

На крупных объектах с высокой грозовой нагрузкой важны согласованные ступени защиты. Вышестоящая ступень рассчитана на более высокоэнергетические воздействия, а защита возле оборудования дополнительно ограничивает остаточное переходное напряжение.

Установка нескольких несогласованных SPD без проверки их координации не обязательно повышает безопасность. Неправильно подобранные ступени могут создавать нежелательное взаимодействие, ненормальный импеданс или ненадёжную работу.

Почему заземление и уравнивание потенциалов могут быть важнее более дорогого SPD?

Устройство защиты от перенапряжения работает, предоставляя переходной энергии контролируемый низкоимпедансный путь. Если система заземления и уравнивания потенциалов не обеспечивает эффективного пути, даже высокоэффективный SPD может не ограничить напряжение на защищаемом оборудовании до ожидаемого уровня.

Распространённая проблема на наружных промышленных объектах — фрагментированное заземление. Телефонные опоры, наружные коробки, шкафы связи, SPD и коммутаторы аппаратной могут быть заземлены независимо, без чётко согласованной системы уравнивания потенциалов.

Во время грозы эти отдельные точки могут подняться до разных потенциалов. Возникающая разность напряжений способна вызвать ток через коммуникационные или силовые кабели, что объясняет, почему оборудование может повреждаться даже при наличии отдельных защитных устройств.

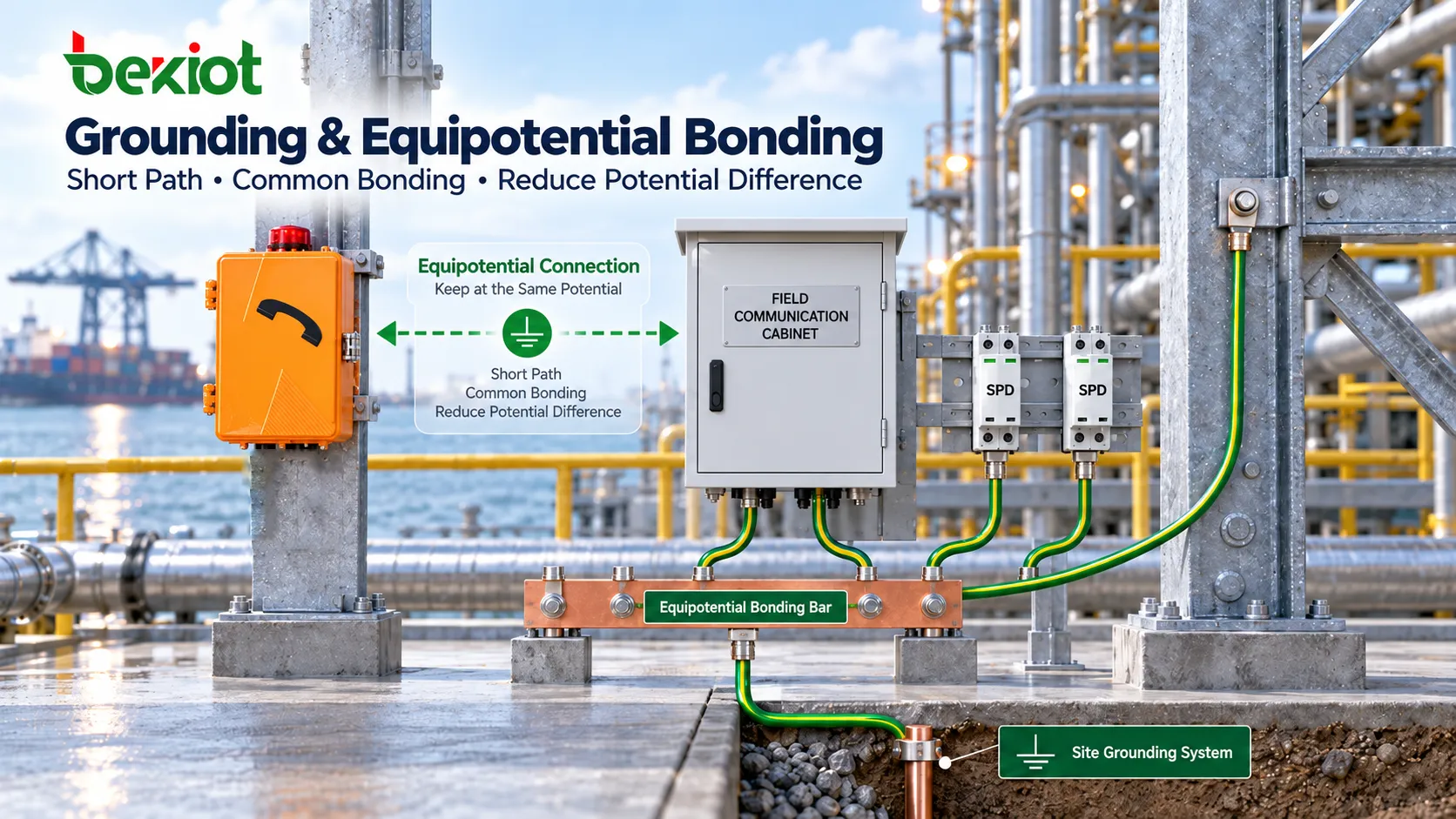

Более эффективный проект включает промышленный телефон и сопутствующее оборудование в общую систему уравнивания потенциалов и заземления вместо рассмотрения каждого компонента как отдельной задачи защиты.

К важным требованиям относятся:

• Надёжно соединять металлические корпуса телефонов и защитные кожухи с системой защитного заземления;

• Обеспечивать уравнивание потенциалов наружных шкафов, распределительных коробок и металлоконструкций;

• Делать заземляющие соединения SPD с шиной уравнивания потенциалов максимально короткими;

• Подключать экраны кабелей в соответствии с проектом экранирования и заземления;

• Согласовывать заземление связи с системой заземления молниезащиты здания;

• Избегать ненужных больших контуров заземления, которые могут создавать циркулирующие токи и помехи.

Межзданийные медные линии требуют особого внимания, поскольку во время грозы два здания могут находиться на разных потенциалах земли. Где это возможно, замена металлической межзданийной линии на оптоволокно создаёт гораздо более чёткую электрическую границу.

Как прокладка кабеля влияет на риск молнии?

Молниезащита уличных промышленных телефонов — не только вопрос выбора оборудования. Маршрут кабеля и качество монтажа могут существенно влиять на количество импульсной энергии, наведённой в цепь связи.

Длинные кабели связи, проложенные отдельными воздушными линиями или на больших расстояниях вдоль внешней стороны массивных стальных конструкций, могут сильнее подвергаться электромагнитной связи. Грамотная трассировка снижает этот риск ещё до выбора SPD.

Сократить ненужную длину наружных медных кабелей

Если на объекте уже есть оптоволоконная магистраль, IP-сеть можно довести до ближайшего защищённого полевого шкафа, оставив только короткое медное соединение между шкафом и промышленным телефоном. Обычно это предпочтительнее, чем тянуть сотни метров открытого Ethernet-кабеля прямо от центральной аппаратной.

Избегать длинной параллельной прокладки с мощными силовыми кабелями

Кабели связи и питания следует прокладывать и разделять согласно электротехническим и слаботочным требованиям объекта. Отказ от неоправданно длинных параллельных трасс с мощными силовыми цепями помогает уменьшить электромагнитную связь и помехи.

Создать чёткую границу защиты на входе в здание

Точка ввода наружного медного кабеля в операторную или здание связи является естественной границей защиты. Здесь нужно согласовать размещение SPD, оконцевание кабеля, заземление и компоновку шкафа.

Не считать высокий класс IP защитой от перенапряжений

Класс IP66 или IP67 описывает защиту от проникновения пыли и воды. Он не означает, что интерфейсы Ethernet, PoE, аналоговые линии или входы питания способны выдерживать уровни перенапряжения, ожидаемые на наружной линии.

Аналогично, взрывозащищённый корпус предназначен прежде всего для предотвращения опасности воспламенения во взрывоопасной зоне. Взрывозащиту нельзя путать с устойчивостью к молнии или импульсным перенапряжениям.

Какие дополнительные требования относятся к взрывозащищённым промышленным телефонам?

Если промышленный телефон устанавливается во взрывоопасной зоне — например, на нефтехимическом предприятии, нефтегазовом объекте, углехимическом производстве или в среде с горючей пылью — работы по защите от перенапряжений должны также сохранять проектную взрывозащиту.

Нельзя просто устанавливать стандартный пластиковый корпус SPD внутри опасной зоны или изменять исходную схему кабельного ввода, не учитывая влияние на сертифицированную установку.

Распространённый инженерный подход — размещать PoE-коммутаторы, голосовые шлюзы, устройства защиты от перенапряжений и другое обычное коммуникационное оборудование в безопасной зоне или в подходящем сертифицированном шкафу, оставляя сам взрывозащищённый телефон внутри опасной зоны.

Любые дополнительные меры защиты должны сохранять исходные:

• Взрывозащищённые кабельные вводы;

• Схему герметизирующих кабельных вводов;

• Целостность корпуса;

• Заземляющее соединение;

• Способ установки, требуемый сертификацией оборудования.

Молниезащита телефонов во взрывоопасных зонах находится на пересечении связи, электротехники и требований взрывозащиты. Критические установки следует проектировать на основе фактической классификации опасной зоны и концепции молниезащиты объекта, а не изменять неформально во время монтажа.

Если телефон после грозы продолжает работать, означает ли это, что система защиты исправна?

Не обязательно. Устройства защиты от перенапряжений испытывают накопительную нагрузку. После повторных импульсных воздействий их защитные характеристики могут ухудшиться, даже если телефон продолжает работать нормально.

Переходные процессы меньшей энергии также могут вызывать частичные или скрытые повреждения вместо мгновенного полного отказа. Типичные симптомы:

• Периодические перезагрузки SIP-телефонов;

• Нестабильное согласование PoE;

• Согласование Ethernet-соединения на более низкой скорости;

• Снижение качества звонка в аналоговых цепях FXS;

• Появление шума во время разговоров;

• Ненормальная работа реле или внешних I/O-портов;

• Более частые переходы устройств в офлайн во время или после гроз.

На объектах с высокой грозовой активностью состояние SPD следует включать в плановое обслуживание систем связи. Проверка может охватывать индикаторы состояния, удалённые контакты отказа, затяжку клемм, заземление, состояние кабелей, попадание воды в шкафы и реальные тестовые звонки.

Если в одной зоне повторно повреждаются Ethernet- или FXS-порты, постоянная замена телефона или шлюза может не устранить первопричину. Следует проверить длину кабеля, размещение SPD, практику заземления и разности потенциалов между точками как части всей системы.

FAQ

Нужна ли защита от перенапряжений промышленному телефону с классом IP66 или IP67?

Да. Необходимость защиты следует оценивать по условиям установки. IP-класс определяет защиту корпуса от пыли, воды и посторонних предметов. Он не защищает интерфейсы связи и питания от наведённых молнией импульсов, разностей потенциалов земли или коммутационных перенапряжений.

Если SIP-промышленный телефон использует PoE, достаточно ли защитить только коммутатор?

Нет. Наружный Ethernet-кабель может передавать импульсную энергию как к телефону, так и к коммутатору. В зависимости от длины линии и зон молниезащиты защита может потребоваться на полевом вводе, на входе в здание и со стороны аппаратной, чтобы учитывать оба конца цепи.

Можно ли использовать один и тот же SPD для аналоговой телефонной линии и Ethernet?

Обычно их нельзя считать взаимозаменяемыми применениями. Аналоговая речь, Ethernet/PoE и силовые цепи работают с разными напряжениями, частотами, импедансами и характеристиками сигнализации. Защитное устройство следует выбирать конкретно под тип защищаемой цепи.

Означает ли использование оптоволокна, что промышленному телефону больше не нужна молниезащита?

Оптоволокно устраняет непрерывный металлический путь данных и очень эффективно снижает передачу перенапряжений из-за электромагнитной индукции и разности потенциалов земли. Однако телефон, медиаконвертер, коммутатор или полевой шкаф всё равно нуждаются в питании. Поэтому защита по питанию и заземление остаются необходимыми.

Всегда ли более толстый заземляющий проводник SPD лучше?

Сечение проводника важно, но не является единственным фактором. При быстром переходном процессе длина соединения, маршрут, изгибы и индуктивность могут быть столь же важны. Соединение SPD с системой уравнивания потенциалов обычно должно быть коротким и прямым, при этом нужно использовать сечение, указанное производителем и проектом молниезащиты.

Следует ли проверять SPD, если промышленный телефон после грозы не был повреждён?

Для критических точек связи и грозовых районов рекомендуется периодическая проверка. SPD может деградировать, не вызывая немедленного отказа телефона. Проверка состояния SPD, пути заземления, проводки и реальных функций связи помогает обнаружить проблемы до следующего импульсного воздействия.
