Современная сеть больше не является простым набором компьютеров, соединённых кабелями. Предприятиям, кампусам, больницам, центрам обработки данных, операторам связи, индустриальным паркам и финансовым системам нужны сети, которые могут быстро передавать трафик, безопасно разделять бизнес-зоны и интеллектуально маршрутизировать данные между различными IP-подсетями. Вот где коммутатор уровня 3 становится важным.

Коммутатор уровня 3 сочетает в себе высокоскоростную возможность пересылки коммутатора уровня 2 с интеллектом маршрутизации маршрутизатора. Он может пересылать кадры на основе MAC-адресов внутри одной локальной сети, а также маршрутизировать пакеты на основе IP-адресов между различными сегментами сети. При практическом проектировании сети это делает его основным устройством для создания эффективной, масштабируемой и управляемой сетевой инфраструктуры.

В этой статье объясняются коммутаторы уровня 3 с точки зрения решений и технической архитектуры. Она охватывает то, как работают коммутаторы уровня 3, почему «один раз маршрутизировать, много раз коммутировать» является их ключевой ценностью, как аппаратное ускорение ASIC повышает производительность, где развертываются коммутаторы уровня 3, и как будущие сети движутся к интерфейсам 400G/800G, оптимизации трафика на основе ИИ, облачно-ориентированному управлению и автоматизации сети.

Что такое коммутатор уровня 3?

Коммутатор уровня 3 — это сетевое устройство, которое выполняет как коммутацию, так и маршрутизацию. Традиционный коммутатор уровня 2 в основном пересылает трафик в соответствии с MAC-адресами. Он подходит для высокоскоростной связи внутри одной LAN или VLAN. Маршрутизатор в основном пересылает трафик в соответствии с IP-адресами и используется для соединения различных сетей или подсетей.

Коммутатор уровня 3 находится между этими двумя понятиями. Он сохраняет быструю локальную пересылку коммутации уровня 2 и добавляет возможность IP-маршрутизации для межсетевого общения. Простыми словами:

Коммутатор уровня 3 можно понимать как высокопроизводительный коммутатор уровня 2 со встроенным механизмом маршрутизации.

Это не означает, что он полностью заменяет каждый маршрутизатор. Маршрутизаторы по-прежнему важны для доступа к WAN, безопасности на границе интернета, NAT, VPN и сложных сервисных политик. Но внутри корпоративных LAN, сетей кампусов, центров обработки данных и агрегирующих сетей операторов коммутатор уровня 3 часто более эффективен для высокоскоростной внутренней маршрутизации.

Сравнение коммутатора уровня 2, маршрутизатора, концентратора и коммутатора уровня 3

Чтобы понять ценность коммутатора уровня 3, полезно сравнить несколько распространенных сетевых устройств по их основе пересылки, основной функции и типичному применению.

В домашних сетях многие пользователи знакомы с широкополосными маршрутизаторами. Домашний маршрутизатор часто объединяет в одном устройстве маршрутизацию, коммутацию, точку доступа Wi-Fi, NAT, брандмауэр и основные функции LAN. В профессиональных сетях эти функции обычно разделены на разные уровни и устройства, чтобы производительность, надежность, безопасность и управление можно было контролировать более точно.

Основная ценность: один раз маршрутизировать, много раз коммутировать

Ключевая логика проектирования коммутатора уровня 3 часто резюмируется как один раз маршрутизировать, много раз коммутировать. Это одна из главных причин, почему коммутаторы уровня 3 широко используются в современных архитектурах LAN и кампусов.

Когда трафик впервые пересекает границу из одной IP-подсети в другую, коммутатор уровня 3 выполняет расчет маршрута подобно маршрутизатору. Он проверяет IP-адрес назначения, обращается к таблице маршрутизации, определяет правильный исходящий интерфейс или следующий переход и пересылает пакет.

После принятия первого решения о маршрутизации последующий трафик с тем же путем пересылки может обрабатываться с помощью высокоскоростной аппаратной пересылки. Вместо повторения медленной программной маршрутизации для каждого пакета, коммутатор может пересылать последующие пакеты почти как при коммутации уровня 2. Это значительно повышает эффективность межсетевого общения.

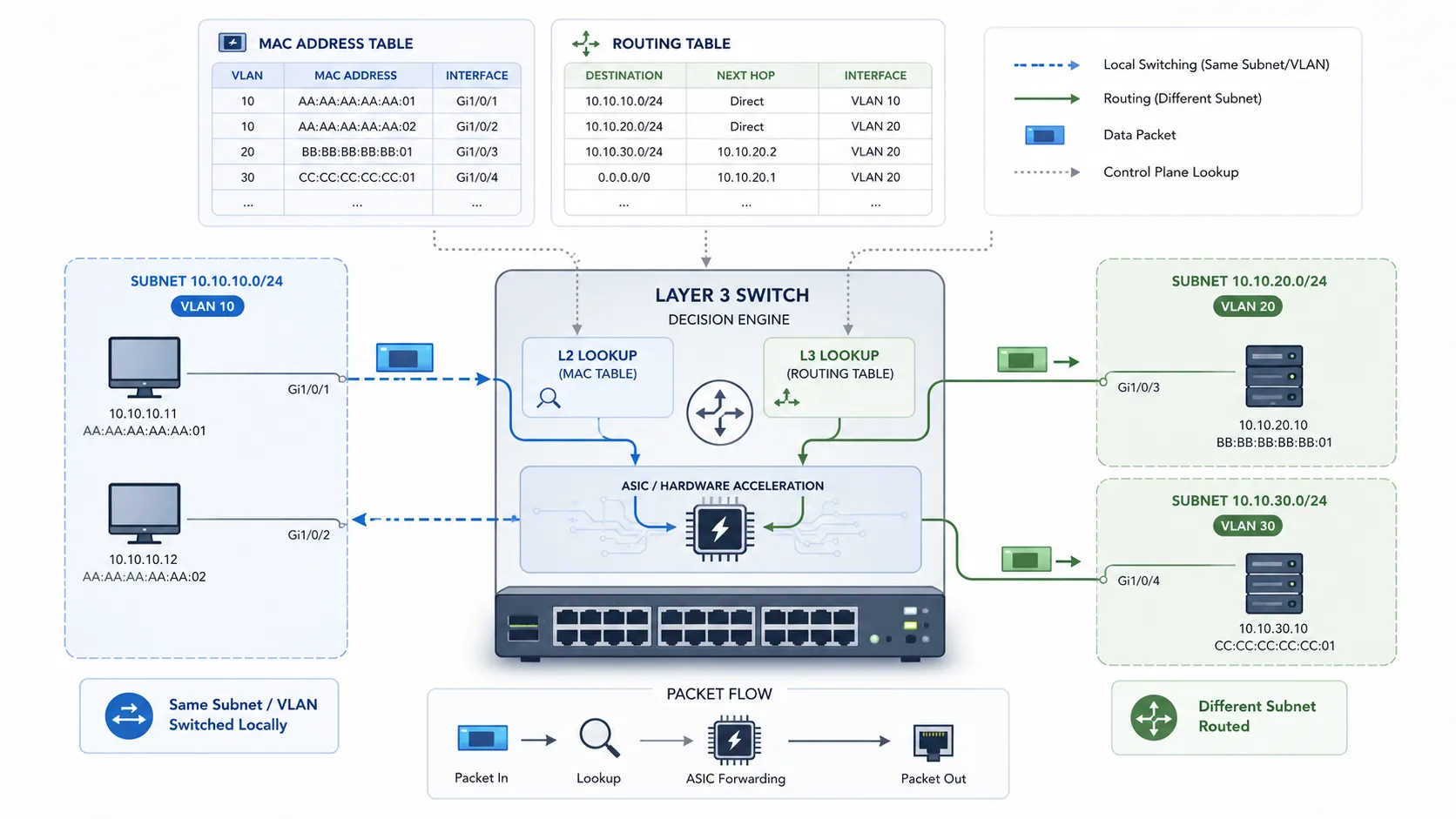

Как коммутатор уровня 3 принимает решения о пересылке

Коммутатор уровня 3 поддерживает две важные структуры данных: таблицу MAC-адресов и таблицу маршрутизации. Эти две таблицы представляют две стороны его архитектуры: коммутацию и маршрутизацию.

Таблица MAC-адресов

Таблица MAC-адресов записывает соотношение между MAC-адресами устройств и физическими портами коммутатора. Когда устройства общаются внутри одной VLAN или локальной сети, коммутатор использует эту таблицу для пересылки кадров непосредственно на правильный порт вместо широковещательной рассылки на все порты.

Таблица маршрутизации

Таблица маршрутизации записывает сегменты IP-сети, исходящие интерфейсы и адреса следующего перехода. Когда трафику необходимо переместиться из одной подсети в другую, коммутатор уровня 3 использует таблицу маршрутизации, чтобы определить, куда должен идти пакет.

Одна подсеть против другой подсети

Когда прибывает пакет, коммутатор уровня 3 проверяет, принадлежит ли IP-адрес назначения той же подсети. Если адрес назначения находится в той же подсети, устройство выполняет коммутацию уровня 2 на основе таблицы MAC. Если адрес назначения находится в другой подсети, оно выполняет маршрутизацию уровня 3 на основе таблицы маршрутизации.

Эта гибридная модель принятия решений позволяет одному устройству поддерживать как высокоскоростную локальную связь, так и эффективную межсетевую маршрутизацию.

Почему важна аппаратная маршрутизация ASIC

Главное техническое преимущество коммутаторов уровня 3 — это аппаратная маршрутизация. Традиционные маршрутизаторы часто в большей степени полагаются на программную обработку для принятия решений о маршрутизации, особенно в старых или младших моделях. Программная маршрутизация гибка, но может замедляться при больших нагрузках трафика.

Коммутаторы уровня 3 используют специализированные коммутационные микросхемы, часто называемые ASIC, для выполнения функций пересылки и маршрутизации в аппаратном обеспечении. Это снижает задержку маршрутизации до микросекундного уровня и позволяет производительности пересылки уровня 3 приблизиться к производительности коммутации уровня 2.

В высокопроизводительных коммутаторах уровня 3 производительность пересылки уровня 3 может достигать линейной скорости, что означает, что устройство может пересылать трафик с максимальной физической скоростью интерфейса. Для сетей, несущих большие объемы голосового, видео, баз данных, виртуализации, хранилищ и трафика приложений ИИ, пересылка на линейной скорости является критически важной способностью.

Протоколы маршрутизации, поддерживаемые коммутаторами уровня 3

Коммутатор уровня 3 не ограничивается простой статической маршрутизацией. Многие профессиональные модели поддерживают динамические протоколы маршрутизации, что позволяет им участвовать в более крупных архитектурах маршрутизации.

Эти возможности маршрутизации позволяют коммутаторам уровня 3 адаптироваться к различным сценариям — от небольших корпоративных сетей до крупномасштабных сред операторов связи и центров обработки данных.

Сегментация VLAN и безопасность сети

VLAN — еще одна важная функция коммутации уровня 3. VLAN (Virtual Local Area Network) разделяет одну физическую сеть на несколько логических сетей. Различные отделы, службы или группы устройств могут быть разделены, даже если они используют одну и ту же физическую инфраструктуру коммутации.

Например, предприятие может разделить офисные компьютеры, IP-телефоны, камеры наблюдения, гостевой Wi-Fi, производственное оборудование и серверы управления на разные VLAN. Это повышает безопасность, уменьшает широковещательный домен, упрощает управление и позволяет применять различные политики трафика к разным бизнес-зонам.

Когда устройствам в разных VLAN необходимо взаимодействовать, коммутатор уровня 3 может обеспечить меж VLAN маршрутизацию. Это один из наиболее распространенных случаев использования коммутаторов уровня 3 в корпоративных сетях и сетях кампусов.

Где используются коммутаторы уровня 3

Основные корпоративные сети

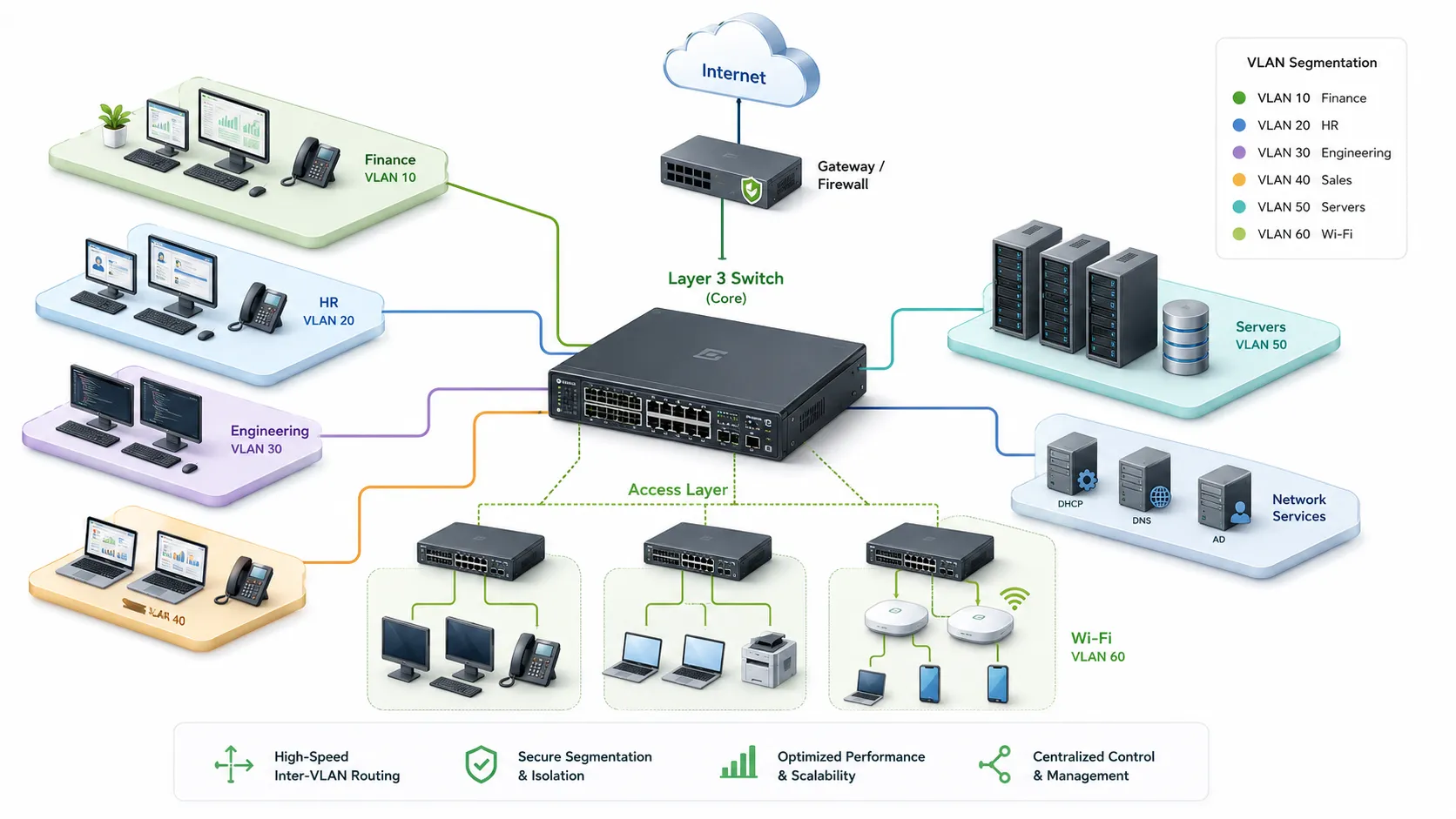

В корпоративных сетях коммутаторы уровня 3 обычно развертываются на основном или агрегирующем уровне. Они соединяют различные отделы, сервисные сети, серверные зоны, беспроводные сети и устройства выхода в интернет. Типичный корпоративный дизайн использует трехуровневую модель: основной уровень, уровень агрегации и уровень доступа.

В этой модели основной уровень обычно полагается на коммутаторы уровня 3 для высокоскоростного обмена данными и межсетевой маршрутизации. Уровень доступа обычно использует коммутаторы уровня 2 для подключения оконечных устройств: настольных компьютеров, IP-телефонов, камер, принтеров, точек беспроводного доступа и других периферийных устройств.

Сети операторов и городские сети

В сетях операторов связи коммутаторы уровня 3 могут использоваться на городских граничных узлах, в точках доступа арендованных линий предприятий и в позициях агрегации услуг. Они обеспечивают гибкую изоляцию VLAN, политическую маршрутизацию, высокоскоростную пересылку и масштабируемый доступ для различных клиентов или типов услуг.

Центры обработки данных

Центры обработки данных требуют низкой задержки, высокой пропускной способности и масштабируемого межсерверного соединения. Современный ЦОД может содержать тысячи серверов, хостов виртуализации, систем хранения, контейнеров и кластеров услуг. Коммутаторы уровня 3 помогают создавать более плоские сетевые архитектуры, уменьшать количество переходов при пересылке и повышать эффективность трафика.

В высокопроизводительных конструкциях ЦОД использование коммутации уровня 3 может значительно улучшить производительность трафика «север-юг». Соответствующие отраслевые данные показывают, что ЦОД, использующие высокопроизводительные коммутаторы уровня 3, могут снизить задержку трафика «север-юг» более чем на 40%.

Сети кампусов, больниц и финансовые сети

Сети кампусов, больничные сети и финансовые торговые системы обычно требуют высокой надежности и предсказуемой производительности. Коммутаторы уровня 3 могут поддерживать резервные каналы, быструю сходимость и политики QoS для обеспечения непрерывности бизнеса и стабильности услуг.

В больницах надежность сети влияет на медицинские системы, посты медсестер, системы визуализации, IP-связь и системы безопасности. В финансовых средах задержка и стабильность могут влиять на торговые системы и непрерывность бизнеса. В сетях кампусов большое количество пользователей и устройств нуждается в сегментированном, управляемом и масштабируемом доступе.

Архитектура развертывания коммутатора уровня 3

Хорошо спроектированное развертывание коммутатора уровня 3 должно разделять сетевые обязанности на четкие уровни. Это делает сеть более простой для расширения, поиска неисправностей, обеспечения безопасности и обслуживания.

Уровень доступа

Уровень доступа подключает оконечные устройства, такие как ПК, IP-телефоны, камеры, точки беспроводного доступа, принтеры, промышленные терминалы и устройства IoT. Во многих сетях здесь используются коммутаторы уровня 2, поскольку основная задача — локальный доступ устройств.

Уровень агрегации

Уровень агрегации собирает трафик от нескольких коммутаторов доступа. Он может применять политики, агрегировать VLAN, обеспечивать резервные восходящие каналы и подготавливать трафик для основной маршрутизации. Коммутаторы уровня 3 обычно используются здесь, когда требуется меж VLAN маршрутизация или контроль политик.

Основной уровень

Основной уровень отвечает за высокоскоростную пересылку между основными сетевыми областями. Он должен быть простым, быстрым, резервированным и стабильным. Коммутаторы уровня 3 часто используются на этом уровне, поскольку они сочетают пересылку на линейной скорости с интеллектуальной маршрутизацией.

Руководство по техническому выбору

Выбор коммутатора уровня 3 должен основываться на масштабе сети, модели трафика, требованиях к надежности, типе услуг и будущем расширении. Следующие факторы особенно важны при проектировании решений.

Производительность пересылки

Коммутатор должен обеспечивать достаточную коммутационную способность и скорость пересылки пакетов для текущего и будущего трафика. Для сценариев ядра или ЦОД часто требуется пересылка уровня 3 на линейной скорости.

Скорость портов и пропускная способность восходящих каналов

Предприятия сегодня могут использовать интерфейсы 1G, 10G, 25G, 40G или 100G, в то время как высокопроизводительные сети движутся к интерфейсам 400G/800G. Пропускная способность восходящих каналов должна планироваться в соответствии с плотностью серверов, масштабом пользователей, служебным трафиком и конструкцией резервирования.

Возможности маршрутизации и VLAN

Устройство должно поддерживать необходимые протоколы маршрутизации, масштаб VLAN, меж VLAN маршрутизацию, политики ACL, функции многоадресной рассылки и возможности управления. Более крупным сетям могут потребоваться OSPF, BGP, VRRP, политическая маршрутизация и расширенные средства контроля безопасности.

QoS и обеспечение услуг

QoS важна, когда голос, видео, управляющий трафик и критически важные бизнес-приложения используют одну и ту же сеть. Коммутаторы уровня 3 могут классифицировать, устанавливать приоритеты и защищать ключевой трафик, чтобы службы, чувствительные к задержке, оставались стабильными.

Резервирование и быстрая сходимость

Сетевых сбоев нельзя полностью избежать, но конструкция должна уменьшать перерывы в обслуживании. Резервные каналы, быстрая сходимость, агрегация каналов и правильный дизайн маршрутизации помогают поддерживать доступность услуг при сбоях порта, канала или устройства.

Будущее направление коммутации уровня 3

Размер и сложность сетей будут продолжать расти с развитием 5G, IoT, искусственного интеллекта, облачных вычислений, граничных вычислений, видеоаналитики и индустриальной цифровизации. Коммутаторы уровня 3 будут продолжать эволюционировать в сторону более высокой скорости, более сильного интеллекта и более простого управления.

Первое направление — более высокая пропускная способность. Такие интерфейсы, как 400G и 800G, станут более распространенными в магистральных, облачных сетях и центрах обработки данных. Второе направление — интеллектуальная оптимизация. Анализ трафика на основе ИИ может помочь выявить перегрузки, предсказать аномальный трафик, оптимизировать маршрутизацию и повысить эффективность работы сети.

Третье направление — облачно-ориентированное и автоматизированное управление. Будущие коммутаторы будут управляться больше через централизованные платформы, API, телеметрию, сети, основанные на намерениях, и автоматизированные системы конфигурации. Это уменьшает количество ошибок ручной настройки и повышает эффективность крупномасштабной эксплуатации.

Будущий коммутатор уровня 3 будет не только быстрее пересылать пакеты. Он также будет лучше понимать структуру трафика, предоставлять больше эксплуатационных данных и станет проще в управлении в больших масштабах.

Заключение

Коммутатор уровня 3 — одно из важнейших устройств в современной сетевой инфраструктуре. Он сочетает производительность коммутации уровня 2 с интеллектом маршрутизации уровня 3, позволяя сетям эффективно обрабатывать локальный и межсетевой трафик.

Его основная ценность — «один раз маршрутизировать, много раз коммутировать». Благодаря таблицам MAC-адресов, таблицам маршрутизации, сегментации VLAN, аппаратной пересылке ASIC, поддержке протоколов маршрутизации и функциям QoS, коммутатор уровня 3 может обеспечивать высокоскоростную, безопасную и масштабируемую связь для корпоративных сетей, сетей операторов, центров обработки данных, кампусов, больниц и финансовых систем.

По мере роста сетевого трафика и усложнения приложений коммутаторы уровня 3 будут продолжать движение в сторону пересылки на линейной скорости, интерфейсов 400G/800G, оптимизации трафика на основе ИИ, облачно-ориентированного управления и автоматизированных операций. Для сетевых архитекторов понимание коммутации уровня 3 необходимо для создания надежной и готовой к будущему сетевой инфраструктуры.

Часто задаваемые вопросы

Что такое коммутатор уровня 3?

Коммутатор уровня 3 — это сетевое устройство, которое объединяет коммутацию уровня 2 и маршрутизацию уровня 3. Он может пересылать трафик на основе MAC-адресов внутри одной сети и маршрутизировать трафик на основе IP-адресов между различными подсетями.

В чем главное преимущество коммутатора уровня 3 перед традиционным маршрутизатором?

Главное преимущество в том, что коммутатор уровня 3 сочетает высокую производительность коммутации уровня 2 с интеллектом маршрутизации уровня 3. Он часто использует аппаратное обеспечение ASIC для выполнения маршрутизации с очень низкой задержкой и производительностью, близкой к линейной скорости.

Что означает «один раз маршрутизировать, много раз коммутировать»?

Это означает, что первый межсетевой пакет требует принятия решения о маршрутизации, но последующие пакеты, использующие тот же путь, могут пересылаться через высокоскоростную логику коммутации. Это повышает эффективность повторяющейся межсетевой связи.

Поддерживает ли коммутатор уровня 3 VLAN?

Да. Коммутаторы уровня 3 обычно поддерживают сегментацию VLAN и меж VLAN маршрутизацию. Это позволяет разделить одну физическую сеть на несколько логических сетей, все еще допуская контролируемую связь между ними.

Где обычно используются коммутаторы уровня 3?

Они широко используются в корпоративных основных сетях, агрегирующих уровнях, сетях кампусов, больницах, финансовых системах, сетях доступа операторов и центрах обработки данных, требующих высокоскоростной маршрутизации и надежной сегментации трафика.

Каково будущее коммутаторов уровня 3?

Коммутаторы уровня 3 движутся к высокоскоростным интерфейсам, таким как 400G/800G, оптимизации трафика на основе ИИ, облачно-ориентированному управлению, телеметрии и автоматизированным сетевым операциям.
