Микрофонная решетка — это система захвата звука, в которой два или более микрофона работают совместно, а не используется один отдельный звукосниматель. Сравнивая звук, принятый в разных точках расположения микрофонов, система может оценить, откуда приходит звук, сфокусироваться на нужном говорящем, снизить фоновый шум, подавить эхо и повысить разборчивость речи.

Эта технология широко применяется в конференц-системах, умных колонках, ноутбуках, видеобарах, голосовых помощниках, слуховых устройствах, аудионаблюдении, автомобильном голосовом управлении, диспетчерских, робототехнике, телемедицине, учебных аудиториях и промышленных голосовых терминалах. Ее ценность заключается в сочетании физического размещения микрофонов с цифровой обработкой сигналов.

Почему несколько точек приема меняют захват звука

Один микрофон захватывает звук из своей позиции. Он может одновременно принимать голос говорящего, шум помещения, щелчки клавиатуры, кондиционер, вентилятор, уличный шум, эхо и другие голоса. Ему трудно понять, какой звук важен, а какой нужно ослабить.

Когда несколько микрофонов расположены на известных расстояниях друг от друга, система получает пространственную информацию. Один и тот же звук приходит к каждому микрофону с немного разным временем и уровнем. Эти очень малые различия позволяют процессору определить направление и отделить полезную речь от нежелательного звука.

Это основная причина, по которой решетка может работать лучше одиночного микрофона в сложных условиях. Она не просто захватывает звук, а анализирует, как именно он приходит.

Время прихода звука как первая подсказка

Звук распространяется в воздухе с конечной скоростью. Если человек говорит с одной стороны устройства, ближайший к нему микрофон получает звук немного раньше, чем более дальние микрофоны. Задержка может быть очень малой, но цифровая обработка способна ее измерить.

Такая задержка часто называется разностью времени прихода. Сравнивая время прихода между парами микрофонов, система может оценить направление источника звука. Чем больше микрофонов и чем лучше геометрия, тем больше полезной пространственной информации получает система.

Расстояние между микрофонами имеет значение. Если они слишком близко, временные различия малы и труднее измеряются. Если они слишком далеко, на высоких частотах могут возникать пространственные искажения или непоследовательный прием. Практическая конструкция должна учитывать размер, частотный диапазон, стоимость и точность.

Цепочка обработки сигналов

Дискретизация аудио

Каждый микрофон преобразует звуковое давление в электрический сигнал. Затем эти сигналы дискретизируются аналого-цифровыми преобразователями. Чтобы решетка работала правильно, каналы должны быть синхронизированы, иначе временные различия не будут иметь смысла.

Если каналы дрейфуют или не выровнены, система может неправильно оценить направление или ухудшить качество речи. Поэтому синхронизация является ключевой технической основой.

Калибровка каналов

Разные микрофоны могут немного отличаться по чувствительности, фазовой характеристике, уровню собственного шума и частотной характеристике. Калибровка компенсирует эти различия, чтобы процессор мог точнее сравнивать каналы.

Без калибровки один микрофон может казаться громче или задержанным по причинам, не связанным с реальным источником звука. Это снижает качество формирования луча и шумоподавления.

Оценка направления

Процессор анализирует входящие сигналы и оценивает, откуда приходит доминирующий звук. Он может использовать временную задержку, разность фаз, корреляцию, распределение энергии или более сложные алгоритмы.

Оценка направления полезна для отслеживания голоса, наведения камеры, локализации говорящего, автоматических конференц-систем и управления направленным приемом.

Формирование луча

Формирование луча — это процесс объединения сигналов микрофонов так, чтобы усилить звук из нужного направления и уменьшить звук из других направлений. Перед объединением система применяет к каждому каналу задержки, веса и фильтры.

Так создается виртуальное направление прослушивания. Вместо физического поворота микрофона к говорящему процессор электронно направляет фокус приема.

Постобработка

После направленной обработки система может применять подавление эха, шумоподавление, автоматическую регулировку усиления, уменьшение реверберации, эквализацию, обнаружение речевой активности и улучшение речи.

Эти дополнительные этапы делают итоговый звук более пригодным для прослушивания, записи, расшифровки, распознавания речи или коммуникационных платформ.

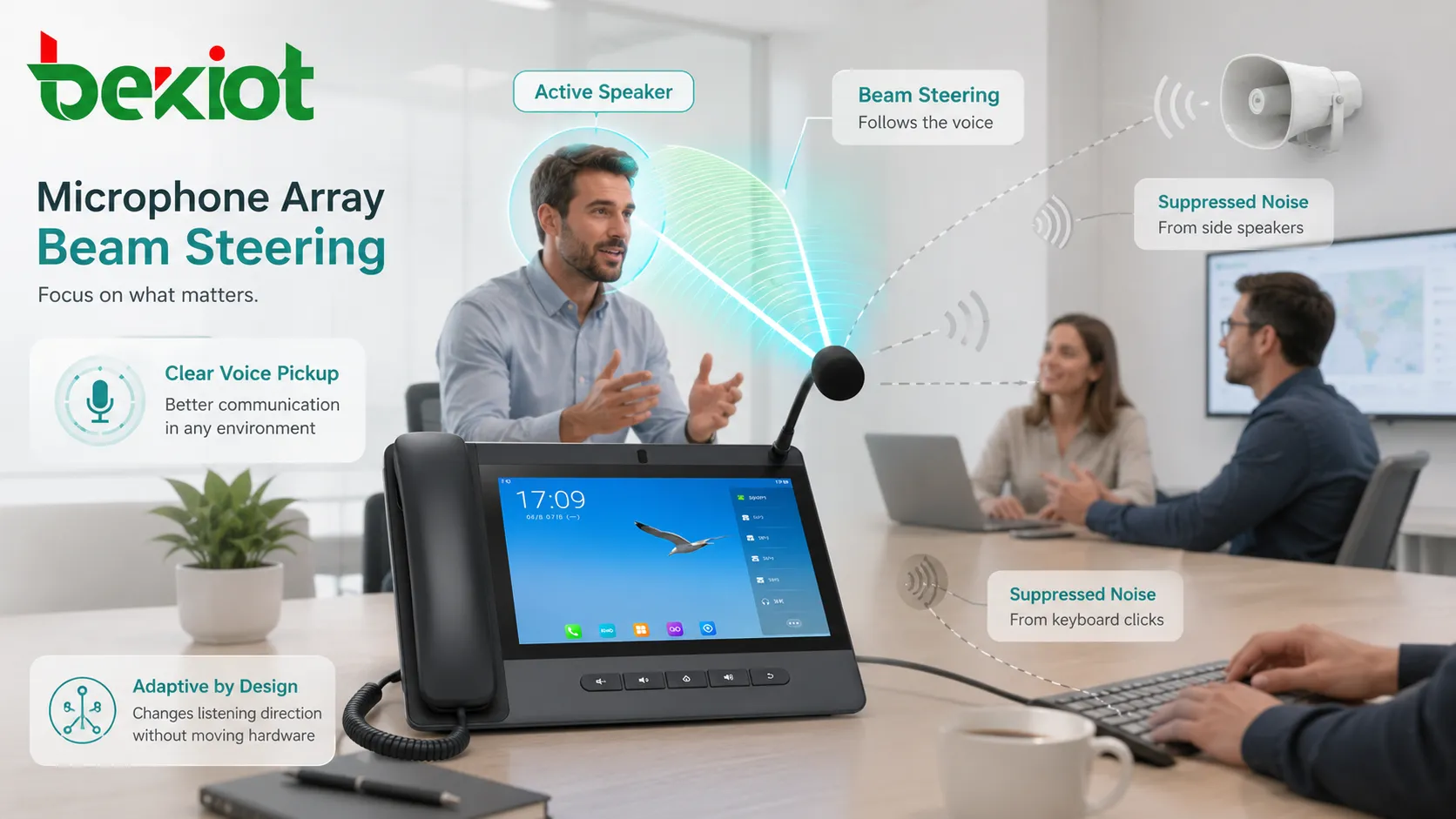

Управление лучом и сфокусированное прослушивание

Управление лучом позволяет системе менять направление прослушивания без перемещения оборудования. Если говорящий переходит с левой стороны комнаты к фронтальной зоне, система может настроить виртуальный луч и следовать за ним.

В конференц-зале это помогает удаленным участникам лучше слышать активного выступающего. В умной колонке это помогает устройству услышать слово активации даже при музыке или шуме в комнате. В автомобиле фокус можно направить на водителя или пассажира в зависимости от источника команды.

Управление лучом не является магией. Оно лучше всего работает, когда размещение микрофонов, акустика помещения, вычислительная мощность и расстояние до цели подходят для задачи. Очень шумные комнаты, сильное эхо, несколько одновременных говорящих или плохое размещение устройства все равно ограничивают результат.

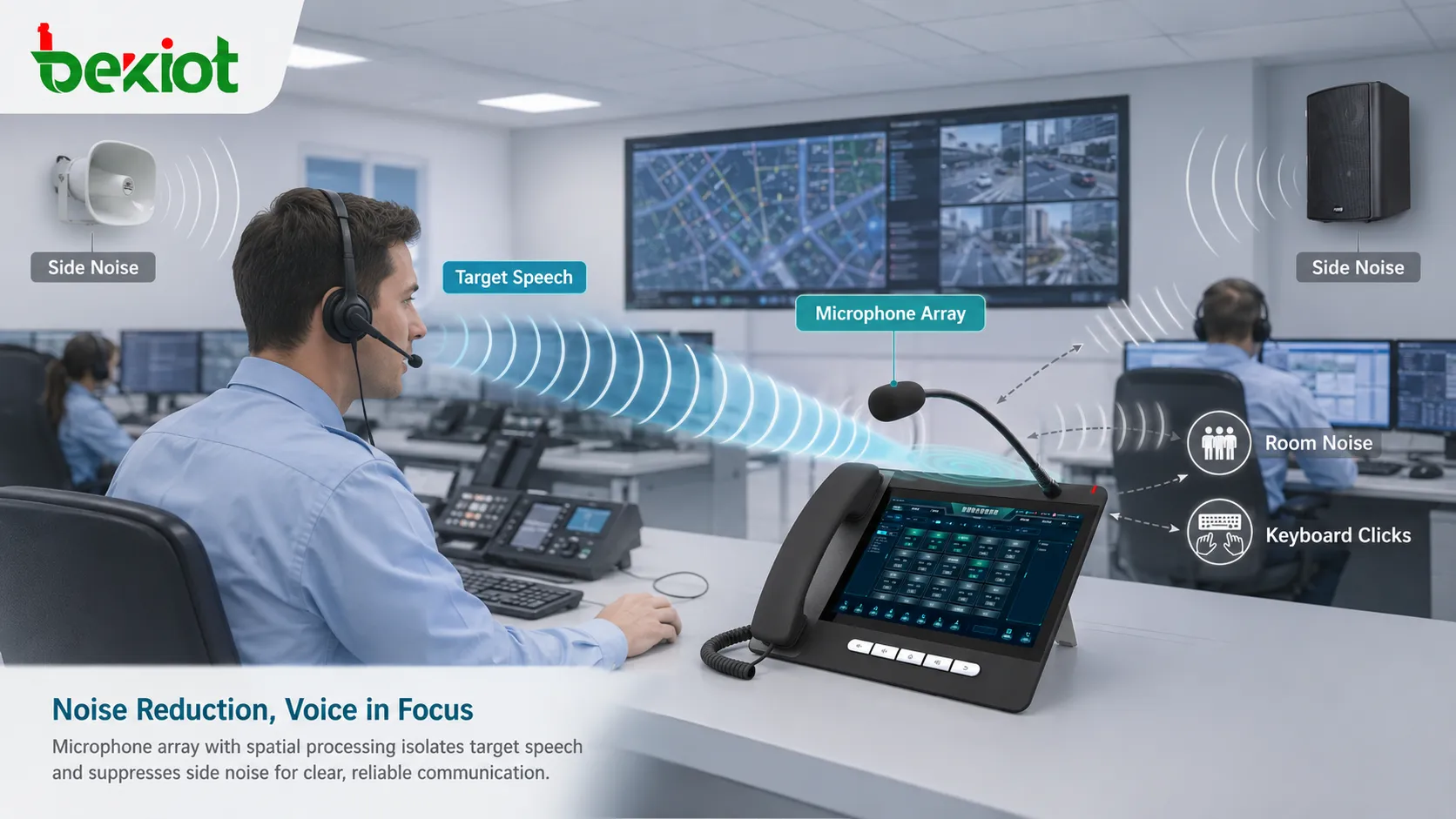

Шумоподавление в реальных пространствах

Шумоподавление — одна из основных причин использования решеток. Фоновые звуки часто приходят из направлений, отличных от направления говорящего. Определив целевое направление, система может снизить боковой шум, задний шум, вентилятор, клавиатуру и часть окружающих звуков.

Некоторые шумы направленные, другие — рассеянные. Направленный шум обычно подавляется эффективнее, потому что система может сформировать пространственный ноль или снизить чувствительность в этом направлении. Рассеянный шум, например комнатная реверберация или гул толпы, полностью удалить сложнее.

Шумоподавление нужно настраивать осторожно. Если обработка слишком агрессивна, речь может звучать неестественно, металлически или обрывисто. Хорошие системы уменьшают нежелательный звук, сохраняя качество речи.

Подавление эха и звук удаленной стороны

В конференц-устройствах микрофоны могут захватывать звук собственного динамика устройства. Для удаленного участника это создает эхо. Акустическое подавление эха оценивает сигнал воспроизведения динамика и удаляет его из микрофонного сигнала.

Решетки усложняют задачу, потому что каждый микрофон принимает звук динамика по-разному. Процессор должен одновременно учитывать несколько каналов, отражения помещения, положение динамика, изменения громкости и речь пользователя.

Хорошее подавление эха позволяет вести полнодуплексный разговор, при котором обе стороны говорят естественно и не перебивают друг друга технически. Плохое подавление эха вызывает обратную связь, повтор речи или дискомфортную связь.

Разные схемы расположения и их применение

Линейная схема

Линейная схема размещает микрофоны по прямой линии. Она часто встречается в саундбарах, ноутбуках, устройствах видеоконференций и узких панелях. Она удобна для фокусировки приема в горизонтальном поле.

Ограничение в том, что оценка направления может быть сильнее в одном измерении, чем в другом. Для вертикальной или сложной трехмерной локализации могут потребоваться другие схемы.

Круговая схема

Круговая схема размещает микрофоны вокруг устройства. Она распространена в умных колонках, настольных конференц-устройствах и комнатных аудиосистемах. Она может обнаруживать звук со многих направлений вокруг устройства.

Такая конструкция полезна, когда говорящие сидят вокруг стола или перемещаются по комнате.

Плоская схема

Плоская схема использует микрофоны, расположенные на поверхности. Она поддерживает более продвинутую направленную обработку и может применяться в потолочных устройствах, панелях, профессиональных аудиосистемах или пространственных сенсорных устройствах.

Большая физическая апертура может улучшить пространственную избирательность, но монтаж и калибровка становятся важнее.

Распределенная схема

Некоторые системы используют микрофоны, размещенные по комнате или автомобилю, а не внутри одного устройства. Это улучшает покрытие, но требует сетевой синхронизации, тщательного размещения и более сложной обработки.

Распределенные системы полезны в больших переговорных, лекционных залах, зонах мониторинга и специализированных средах акустического анализа.

Применение в устройствах и системах

Конференц-залы

В переговорных микрофонные решетки позволяют захватывать речь участников без ручного микрофона у каждого человека. Система может фокусироваться на активном говорящем, снижать шум помещения и повышать качество удаленных встреч.

Размещение важно. Настольный блок, потолочный модуль, видеобар или настенное устройство будут по-разному захватывать звук помещения.

Голосовые помощники и умные колонки

Голосовые помощники полагаются на решетки, чтобы обнаруживать слова активации и команды из разных частей комнаты. Они должны отделять речь пользователя от музыки, телевизора, кухонного шума или нескольких говорящих.

Дальнепольный прием особенно важен, потому что пользователь может говорить с расстояния в несколько метров.

Автомобильное голосовое управление

В автомобиле присутствуют шум двигателя, шум дороги, кондиционер, пассажиры и отражения от стекол. Решетки помогают фокусироваться на водителе или выбранном пассажире, улучшая громкую связь и точность голосовых команд.

Автомобильные системы могут сочетать обработку микрофонов с положением сидений, сигналами мультимедийной системы и моделями шума.

Робототехника и умные устройства

Роботы могут использовать решетки для поиска людей, выполнения голосовых команд, ориентации на источники звука и улучшения взаимодействия. Умные устройства могут использовать похожую обработку для обнаружения тревог, команд или окружающих звуков.

Локализация звука помогает машинам естественнее реагировать в человеческой среде.

Безопасность и мониторинг

Системы аудиомониторинга могут использовать решетки для оценки направления звука, обнаружения необычных событий или фокусировки на определенных зонах. Это помогает разбору инцидентов, периметральному контролю или ситуационной осведомленности в диспетчерской.

Требования конфиденциальности и законодательства всегда следует учитывать, когда аудиозахват применяется в общественных местах или рабочих средах.

Конструктивные факторы, влияющие на работу

Расстояние между микрофонами

Расстояние определяет, какую временную разницу может наблюдать система. Оно также влияет на частотный диапазон, в котором направленная обработка работает хорошо. Разработчики выбирают расстояние с учетом размера устройства и целевого применения.

Количество каналов

Большее число микрофонов может дать более богатую пространственную информацию, но также повышает стоимость, вычислительную нагрузку, энергопотребление и сложность калибровки. Больше каналов не означает автоматически лучший звук, если алгоритм и размещение плохие.

Акустика помещения

Твердые стены, стеклянные поверхности, высокие потолки и отражающие столы создают эхо и реверберацию. Мягкие материалы, акустическая обработка и правильное размещение устройства улучшают качество захвата.

Расстояние до говорящего

Дальнепольный прием сложнее ближнего. По мере удаления говорящего целевая речь становится слабее по сравнению с шумом помещения и отражениями.

Задержка обработки

Обработка сигналов требует времени. Для конференций и связи в реальном времени задержка должна быть достаточно низкой, чтобы разговор оставался естественным.

Частые проблемы и устранение неисправностей

Голос звучит далеко

Это может происходить, когда говорящий слишком далеко от зоны приема, устройство размещено неправильно, усиление микрофона низкое или помещение слишком сильно реверберирует.

Шумоподавление обрезает речь

Агрессивное подавление может принять тихую речь за шум. Может помочь настройка чувствительности, регулировки усиления, параметров луча или положения устройства.

Эхо во время вызовов

Эхо может возникать из-за слабого подавления эха, слишком высокой громкости динамика, отражающих поверхностей, неправильной аудиомаршрутизации или использования нескольких устройств в одной комнате.

Отслеживается не тот говорящий

Система может сфокусироваться на другом человеке, громком источнике шума или отраженном звуке. Это часто происходит, когда несколько людей говорят одновременно или источник шума ближе целевого говорящего.

Нестабильное обнаружение слова активации

Нестабильное распознавание может быть вызвано фоновым воспроизведением, расстоянием, особенностями акцента, сетевой задержкой, проблемами прошивки или перекрытием микрофона.

Микрофонная решетка работает лучше всего, когда геометрия оборудования, размещение в помещении, обработка аудио и ожидаемое поведение пользователя проектируются совместно.

Рекомендации по внедрению и обслуживанию

Размещайте устройство там, где есть чистый акустический путь к ожидаемым говорящим. Не прячьте его за мониторами, не ставьте рядом с громкими вентиляторами и не монтируйте там, где стены создают сильные отражения.

Держите отверстия микрофонов чистыми. Пыль, ткань, лента, защитные пленки или случайные преграды могут ухудшить качество приема и нарушить баланс каналов.

При необходимости обновляйте прошивку. Многие системы улучшают формирование луча, подавление эха и обнаружение речи через программные обновления.

Тестируйте в реальной среде. Устройство может хорошо работать в тихой тестовой комнате, но иначе вести себя в большом конференц-зале, салоне автомобиля, аудитории, складе или открытом офисе.

FAQ

Может ли микрофонная решетка слышать только одного человека?

Она может фокусироваться на направлении или говорящем, но не может идеально изолировать один голос в любой ситуации, особенно когда несколько людей говорят одновременно.

Всегда ли больше микрофонов означает лучшую работу?

Нет. Размещение, синхронизация, алгоритмы обработки, акустика помещения и конструкция устройства так же важны, как количество микрофонов.

Почему одно и то же устройство по-разному работает в разных помещениях?

Размер комнаты, материалы стен, высота потолка, форма стола, фоновый шум и размещение устройства влияют на приход и отражение звука.

Может ли оно работать без доступа к интернету?

Локальный захват и обработка аудио могут работать автономно, но облачное распознавание речи, удаленные конференц-сервисы или функции ИИ могут требовать сетевого доступа.

Что проверить, если точность распознавания речи низкая?

Проверьте перекрытие микрофона, размещение, фоновый шум, расстояние до говорящего, эхо, версию прошивки, входное усиление, состояние сетевого сервиса и выбран ли правильный аудиовход.
