Завершение монтажа взрывозащищённого телефона ещё не означает, что точка связи готова к сдаче. Надёжно закреплённый на стене телефон, отображающийся в сети как онлайн и воспроизводящий звук после снятия трубки, подтверждает лишь работу базовых функций. На химических предприятиях, объектах нефтегазовой отрасли, шахтах, терминалах хранения и в других опасных зонах при приёмке необходимо также убедиться, что монтаж, кабельные подключения, реальные вызовы, маршрутизация экстренных вызовов и интеграция с системой работают в соответствии с проектом.

Цель этих испытаний — не повторная проверка сертификата взрывозащиты изделия. Необходимо убедиться, что монтаж на объекте и конфигурация системы не нарушили предусмотренные условия установки, а также подтвердить, что телефон можно точно идентифицировать по местоположению, им можно пользоваться и хорошо слышать речь в реальной рабочей среде, а экстренные вызовы поступают по правильному адресу. Поэтому испытания после установки должны выходить за рамки простой проверки набора номера и соединения и включать структурированную процедуру, охватывающую проверку монтажа, проверку связи, полевое тестирование речи, проверку маршрута экстренного вызова, интеграционные испытания и проверку в нештатных условиях.

Почему монтаж нужно проверить до первого тестового вызова?

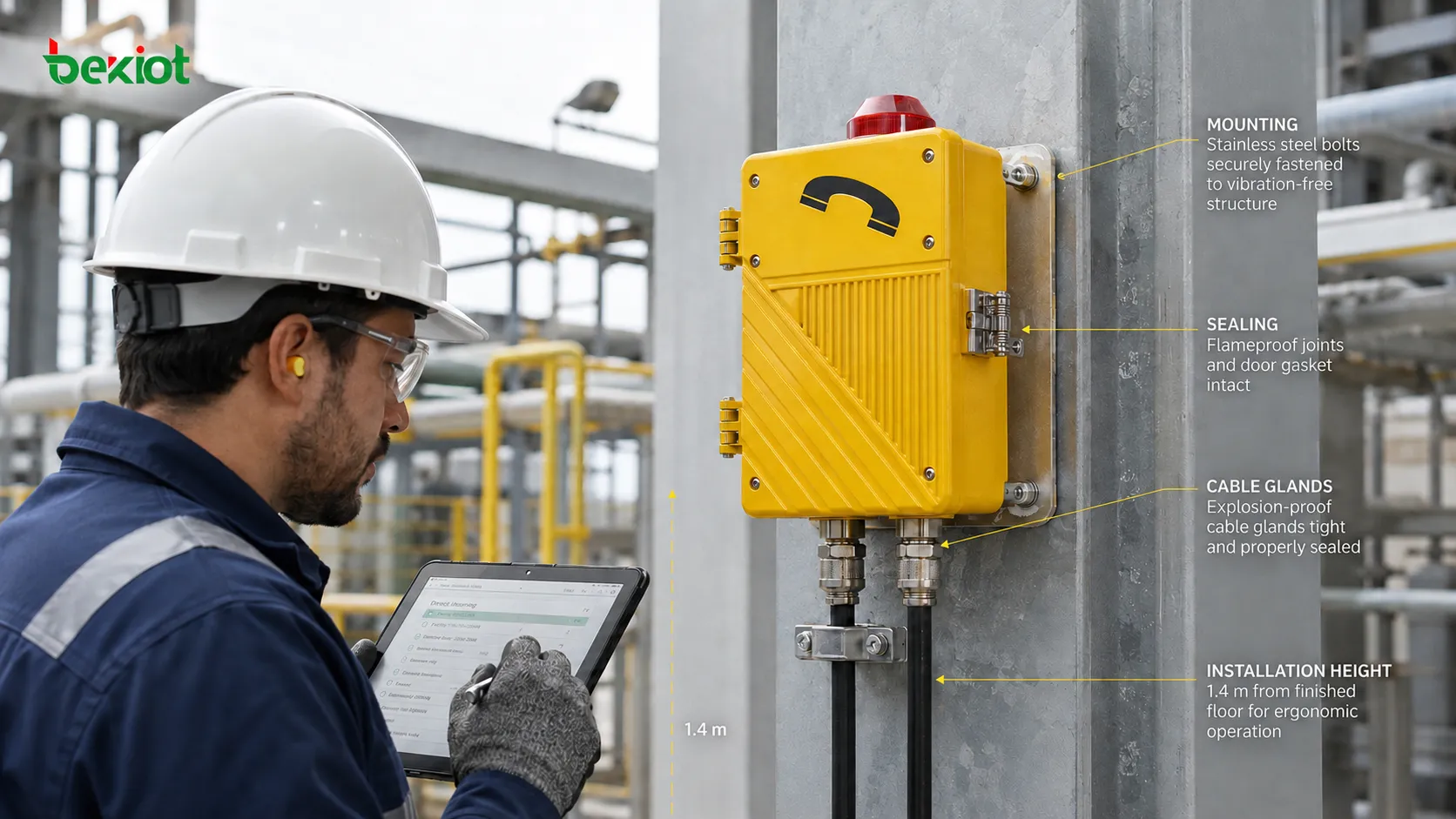

Приёмку на объекте обычно следует начинать с проверки физического монтажа и состояния оборудования. Если монтаж выполнен неправильно, телефон, который временно работает, нельзя считать готовым к длительной эксплуатации. Сначала следует убедиться, что устройство закреплено надёжно, а стена, колонна или опорная конструкция не имеют заметного люфта. Ориентация при монтаже должна соответствовать проекту и требованиям изделия. Высоту установки также необходимо оценивать с точки зрения пользователя, особенно если персонал работает в перчатках, защитной одежде или должен быстро дотянуться до аварийной кнопки. Эргономику при приёмке часто недооценивают, из-за чего действия в экстренной ситуации могут оказаться неоправданно сложными.

Вводы кабелей — ещё один важный пункт проверки. Необходимо проверить кабельные вводы, уплотнительные элементы и заглушки неиспользуемых отверстий на ослабление, повреждения и неправильный монтаж. Открытые участки кабелей не должны постоянно находиться под натяжением или сжатием и не должны проходить там, где их может повредить оборудование. Таблички, маркировка взрывозащиты и предупреждающие надписи должны оставаться хорошо видимыми. Любые повреждения корпуса, отсутствующий крепёж, нарушения уплотнений или изменённые кабельные вводы, выявленные при монтаже, следует устранить до функциональных испытаний. Некоторые серьёзные проблемы обнаруживаются в местах, которые внешне выглядят нормально, например кабельный ввод затянут, но уплотнительное кольцо смещено, либо ослаблено заземление. Во время телефонного теста такие дефекты могут не проявиться, однако позже привести к снижению надёжности.

Насколько подробно нужно проверять питание, кабели и SIP-регистрацию?

После успешной проверки физического монтажа необходимо подтвердить базовые условия связи. Конкретный набор проверок зависит от того, используется SIP-телефон или аналоговый аппарат. Для взрывозащищённого SIP-телефона следует проверить получение правильного IP-адреса, доступность сети, стабильность PoE или локального питания, корректную регистрацию SIP-учётной записи, а также соответствие порта коммутатора, VLAN и сетевых политик проекту.

Статуса «Online» на платформе управления недостаточно. Успешная регистрация лишь подтверждает базовую связь между терминалом и SIP-сервером. Она не доказывает, что маршрутизация номеров, двусторонняя передача медиапотока и реальные функции сервиса работают правильно. В промышленных системах SIP-телефон может успешно зарегистрироваться, но при вызове возвращать «404 Not Found» или завершаться по тайм-ауту из-за неверного плана набора, префиксов вызываемого номера или настроек таблицы маршрутизации. Поэтому регистрация — только первый этап, после которого обязательно должны выполняться реальные вызовы.

Для аналоговых взрывозащищённых телефонов следует проверить подключение линии, питание линии, набор номера, звонок и связь с PBX, аналоговым шлюзом или другим коммутационным оборудованием. Для длинных аналоговых линий также важны полярность, согласование импеданса и затухание, поскольку потери сигнала на большой длине кабеля могут ухудшить качество разговора.

Если проект включает несколько телефонов, на этом этапе удобно также сверить идентификаторы оборудования, телефонные номера и физические места установки. Типичная проблема на объекте — исправный телефон связан в серверной части с неправильным местоположением или номером. В аварийной ситуации такое несоответствие может задержать идентификацию точки вызова диспетчером. Поэтому при приёмке необходимо вести и поэлементно проверять таблицу соответствия «устройство — номер — местоположение».

Почему вызовы нужно проверять в обоих направлениях?

Приёмку телефона часто упрощают до формулы «позвонить с объекта и убедиться, что вызов соединяется». Это проверяет лишь часть маршрута. Полноценная процедура должна включать как исходящие вызовы с объекта, так и входящие вызовы из диспетчерской.

• Выполнить исходящий вызов со взрывозащищённого телефона в диспетчерскую или на диспетчерскую консоль;

• Позвонить на полевой телефон с диспетчерской консоли;

• Проверить правильную работу звонка и внешней звуковой или световой сигнализации;

• Проверить надёжную работу снятия трубки, завершения вызова и клавиатуры;

• Подтвердить чёткую двустороннюю передачу речи;

• Проверить отображение правильного телефонного номера и местоположения.

Если система проходит через IP PBX, SBC, голосовой шлюз или несколько сетевых зон, необходимо проверить реальный медиамаршрут на отсутствие одностороннего аудио, полного отсутствия звука, чрезмерной задержки или обрывов. Для SIP-телефонов успешная сигнализация и успешная передача медиапотока — разные аспекты. Устройство может нормально зарегистрироваться и отправить INVITE, но проблемы с маршрутизацией RTP, NAT, ACL или медиапутём всё равно могут привести к соединённому вызову без пригодного аудио. Поэтому приёмка должна основываться на реальной двусторонней слышимости. Рекомендуется выполнить не менее трёх тестов входящих и исходящих вызовов, желательно с участием разных пользователей, чтобы уменьшить влияние субъективного восприятия.

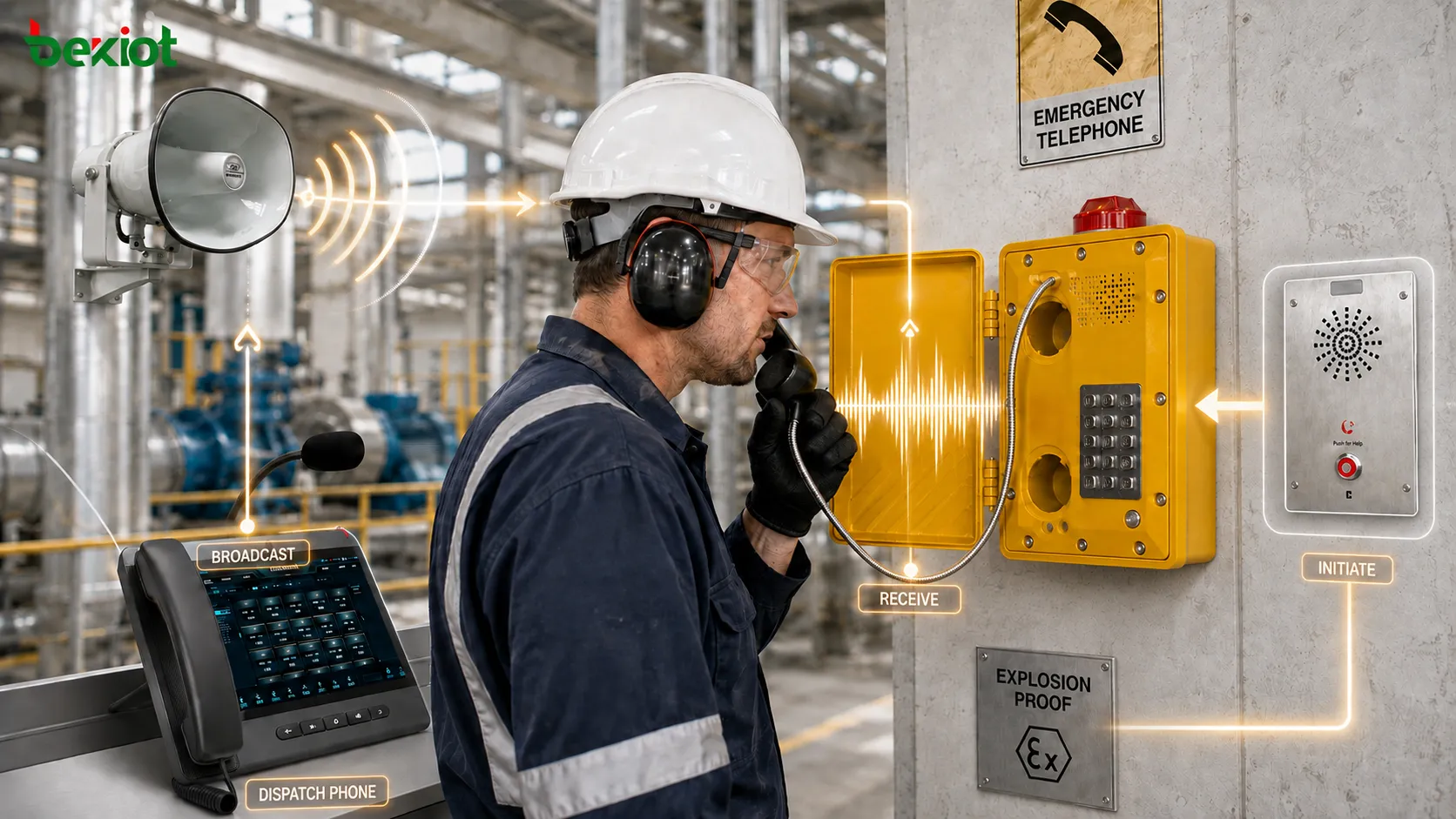

Как проверять качество речи в зонах с высоким уровнем шума?

Это одна из наиболее часто упускаемых частей приёмки взрывозащищённых телефонов. Хорошая слышимость во время остановки производства или при неработающем соседнем оборудовании не означает, что телефон останется пригодным в обычных производственных условиях. Компрессоры, насосы, вентиляторы, конвейеры и крупное оборудование после запуска могут существенно изменить акустическую обстановку.

По возможности реальный вызов следует проверять при уровне шума, близком к нормальному рабочему. Необходимо оценивать не только наличие звука, но и следующие параметры:

• может ли пользователь на объекте чётко понимать диспетчера;

• может ли диспетчер разборчиво слышать речь пользователя на объекте;

• не заглушается ли микрофон фоновым шумом;

• достаточна ли громкость трубки для уровня окружающего шума;

• нет ли заметной обратной связи, искажений, прерывистого звука или эха;

• можно ли пользоваться телефоном в каске и защитных перчатках.

В очень шумных зонах результаты испытаний могут потребовать изменения системного решения. Телефон может потребоваться отнести дальше от основного источника шума или установить в акустической кабине, дополнить внешним взрывозащищённым рупором либо светозвуковой сигнализацией, или заменить терминалом, лучше подходящим для условий, например моделью с шумоподавляющим микрофоном или более мощным динамиком. Если установленное оборудование не соответствует реальным условиям эксплуатации, проблему следует выявить и устранить до сдачи, а не после жалоб пользователей на качество связи.

Почему недостаточно проверить только аварийную кнопку?

Если взрывозащищённый телефон оснащён функцией экстренного вызова одной кнопкой, приёмка должна проверять весь маршрут вызова, а не только реакцию кнопки. После нажатия необходимо убедиться, что вызов поступает на предусмотренную диспетчерскую консоль, в операторную или на дежурный пост, а телефонный номер, имя устройства и физическое местоположение определяются правильно.

Полноценная проверка экстренного вызова также должна подтвердить:

• используется ли резервный маршрут, если первый пост не отвечает, например перевод на другое рабочее место или мобильное устройство;

• отображает ли диспетчерская консоль правильную точку вызова, включая имя устройства, зону и идентификационный номер;

• получает ли экстренный вызов предусмотренный приоритет и может ли при наличии такой функции прерывать обычные вызовы;

• записывается ли разговор и формируется ли полный журнал события;

• срабатывают ли требуемые звуковые и световые сигналы или другие интеграции, например активация камеры или оповещение;

• сохраняются ли записи события после инцидента для аудита и прослеживаемости.

Если аварийная кнопка может инициировать вызов, но после отсутствия ответа на первом направлении вызов просто завершается, с точки зрения инженерной приёмки маршрут экстренной связи остаётся неполным. В некоторых проектах используется последовательная или циклическая маршрутизация: неотвеченный экстренный вызов автоматически переходит на второе или третье направление, пока кто-то не ответит. Если такая логика предусмотрена проектом, необходимо проверить всю последовательность маршрутизации, а не только первое направление.

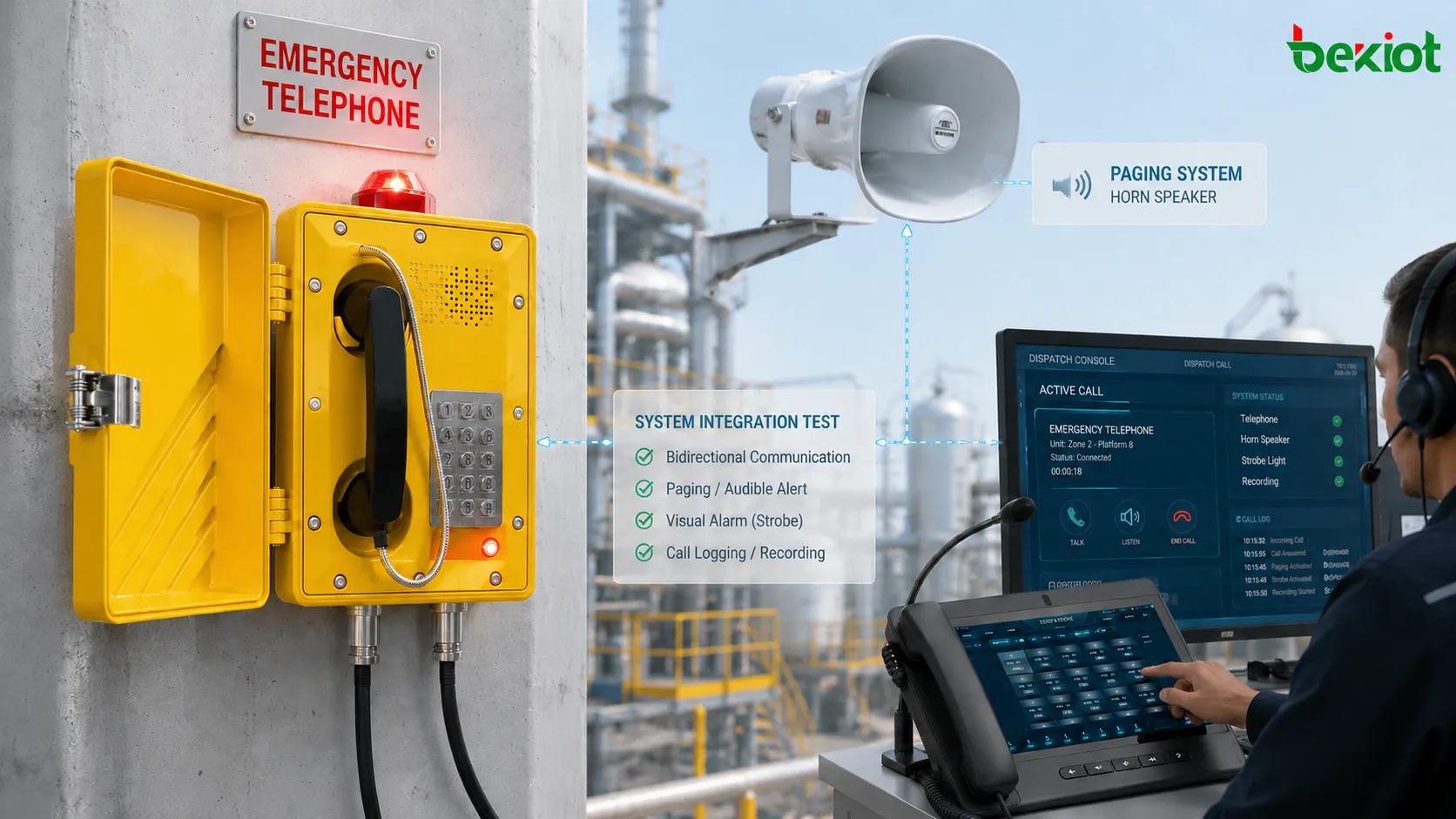

Как проверить интеграцию с диспетчерскими, системами оповещения и сигнализации?

Взрывозащищённые телефоны всё чаще используются не как отдельные устройства, а как часть более широкой промышленной системы связи. Во многих проектах они подключаются к диспетчерским платформам, системам записи, громкоговорящего оповещения, видеонаблюдения или сигнализации, поэтому после монтажа необходимо проверить и эти интерфейсы.

Например, нажатие аварийной кнопки может вызывать автоматическое отображение местоположения на диспетчерской консоли. Разговоры могут записываться автоматически, а в некоторых приложениях оператор должен иметь возможность через ту же диспетчерскую платформу передать объявление в окружающую зону. Эти функции лучше проверять как единый реальный сценарий, а не по отдельности нажимая программные кнопки.

Можно смоделировать простой сценарий: пользователь на объекте совершает экстренный вызов со взрывозащищённого телефона, диспетчер отвечает и подтверждает местоположение, просматривает связанную информацию, например изображение с ближайшей камеры, а затем передаёт объявление или оповещает другую группу. Такой тест проверяет телефон, сеть, сервер, диспетчерское ПО и связанные интерфейсы как единый рабочий процесс. Любые задержки интеграции, отсутствующая информация или неудобства в работе должны быть зафиксированы в акте приёмки и устранены до окончательной сдачи.

Нужно ли проверять сценарии отказа сети, питания и оборудования?

Для обычного офисного телефона базовых функциональных проверок может быть достаточно. Однако если взрывозащищённый телефон является частью системы безопасности или экстренной связи, испытаний только в нормальных условиях может быть недостаточно. Если проект предусматривает резервное питание от UPS, две сети, резервные SIP-серверы, альтернативные маршруты вызова или другие механизмы отказоустойчивости, их необходимо проверить при приёмке, а не ждать реального отказа, чтобы обнаружить, что конфигурация не работает.

В зависимости от проекта испытания могут включать:

• переключается ли телефон на резервный SIP-сервер при недоступности основного и соответствует ли время переключения требованиям проекта;

• сохраняется ли связь после отказа основной сетевой линии, например через вторичный маршрут или резерв 4G;

• как долго UPS поддерживает работу после пропадания сетевого питания и соответствует ли это проектному времени;

• переводятся ли неотвеченные вызовы с основного диспетчерского поста на резервный дежурный пост или мобильный телефон;

• формирует ли платформа управления тревогу об оборудовании, когда телефон переходит в офлайн, чтобы обслуживающий персонал быстро обнаружил неисправность.

Не каждый проект требует полного тестирования с искусственным внесением отказов. Объём должен определяться проектом и требованиями приёмки. Однако если резервирование или аварийное переключение явно предусмотрены, их работу необходимо продемонстрировать до сдачи. Например, отключение сетевого соединения основного SIP-сервера и проверка, зарегистрируется ли телефон автоматически на резервном сервере и восстановит ли нормальные вызовы за несколько секунд, позволяют обнаружить ошибки конфигурации до их проявления в эксплуатации.

Какие записи необходимо вести при приёмочных испытаниях на объекте?

Документация — одна из наиболее часто упускаемых частей приёмки. Для проектов с десятками или сотнями промышленных телефонов запись «все устройства успешно проверены» почти не помогает в дальнейшей эксплуатации. Практический протокол приёмки может включать:

Приёмочные записи полезны не только для подписания проекта. Если позже телефон выйдет из строя, обслуживающий персонал сможет обратиться к сетевым параметрам, местоположению, номеру и функциональному состоянию, зафиксированным при сдаче. Это помогает понять, связан ли дефект с самим терминалом, изменениями кабелей или более поздними изменениями конфигурации. В идеале записи следует хранить в электронном виде и связывать с системой обслуживания или управления активами объекта, формируя прослеживаемую историю оборудования.

С точки зрения полевого инженера цель приёмки после установки можно сформулировать одним предложением: недостаточно доказать, что телефон устанавливает соединение; необходимо также подтвердить, что устройство выполняет предусмотренную функцию связи в реальном месте установки, при реальном уровне шума, по требуемому маршруту вызова и в нештатных условиях, предусмотренных проектом системы.
