Идея защиты, лежащая в основе искробезопасности

Искробезопасность основана на предупредительном инженерном принципе: электрическая и тепловая энергия должны быть ограничены ниже уровня, способного воспламенить опасную атмосферу. Вместо удержания взрыва после воспламенения она снижает доступную энергию воспламенения в цепи. Поэтому она особенно подходит для маломощных устройств, сигнальных цепей, датчиков, коммуникационных терминалов, контуров управления, измерительных приборов и полевых устройств в газовой или пылевой взрывоопасной среде.

Обозначение «Ex i» означает искробезопасность как вид взрывозащиты. Буква после «i» определяет уровень защиты. Среди распространенных уровней «ia» является самым высоким для газовых атмосфер и рассчитан на сохранение безопасности даже при более жестких предположениях об отказах. Поэтому оборудование Ex ia часто связывают с применением в Зоне 0, где взрывоопасная газовая атмосфера может присутствовать постоянно, длительно или часто.

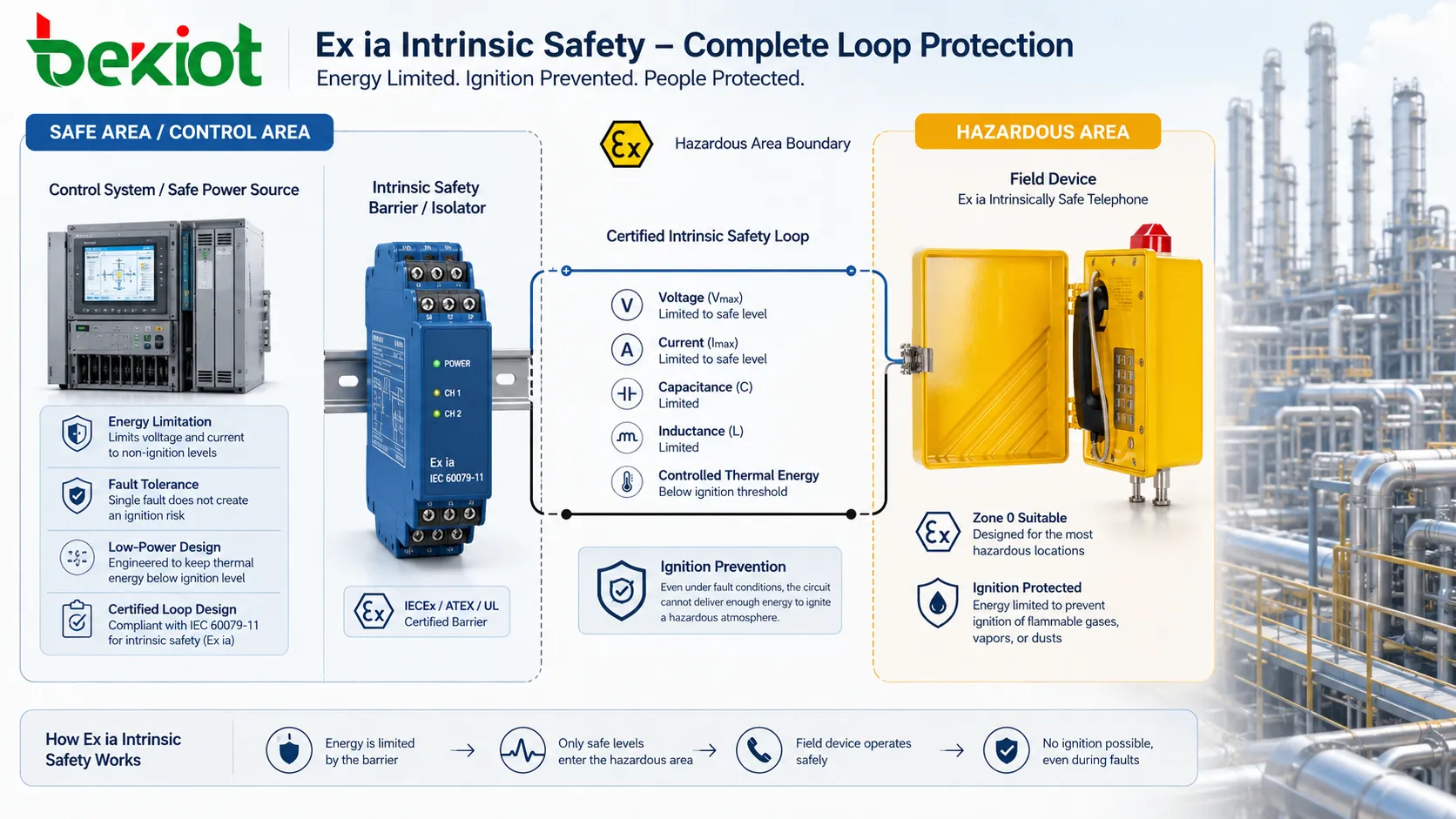

В отличие от взрывонепроницаемой защиты, где прочный корпус удерживает внутренний взрыв, искробезопасность работает за счет контроля напряжения, тока, емкости, индуктивности, нагрева и накопленной энергии. Компоненты, проводка, барьеры и полевые устройства должны рассматриваться как единая система. Устройство может иметь искробезопасную маркировку, но весь контур должен устанавливаться и обслуживаться по условиям сертификата.

Системный характер является одним из ключевых моментов. Сертифицированное полевое устройство, подключенное через неправильную длину кабеля, неподходящий барьер, несоответствующий источник питания или неутвержденную связанную аппаратуру, может уже не соответствовать исходной концепции защиты. Искробезопасность — это одновременно дисциплина проектирования изделия и дисциплина монтажа.

Как понимать маркировку

Маркировка Ex ia содержит несколько уровней информации. Каждая часть указывает способ защиты, пригодность для опасной зоны, классификацию газа или пыли, температурное ограничение и уровень защиты оборудования. Ее нельзя читать как одно слово; перед выбором или монтажом ее нужно расшифровывать поэтапно.

В упрощенном примере «Ex ia IIC T4 Ga» обозначение «Ex» указывает оборудование для взрывоопасных атмосфер, «ia» — искробезопасность уровня «a», «IIC» — группу газа, «T4» — температурный класс, а «Ga» — уровень защиты оборудования. В маркировке ATEX это может сочетаться с группой и категорией, например «II 1G», в зависимости от системы сертификации и региональных требований.

Группа газа важна, потому что разные газы имеют разную чувствительность к воспламенению. IIA, IIB и IIC отражают рост строгости для газовых атмосфер, причем IIC обычно охватывает наиболее легко воспламеняемые газы, такие как водород и ацетилен. Оборудование с сертификацией IIC обычно может применяться для IIB и IIA при совместимости остальных условий, но выбор должен следовать конкретному сертификату и требованиям монтажа.

Температурный класс показывает категорию максимальной температуры поверхности оборудования при заданных условиях. Она должна быть ниже температуры воспламенения опасной атмосферы на объекте. Например, класс T4 означает, что оборудование относится к определенной категории температуры поверхности, которую нужно сопоставить с риском газа или пара. Этот параметр не является дополнительным; он входит в логику предотвращения воспламенения.

Уровень защиты оборудования, например Ga, Gb или Gc для газовых атмосфер, помогает соотнести оборудование с классификацией зоны и уровнем риска. Ex ia обычно связан с самым высоким газовым уровнем Ga, если сертификат допускает такое применение. Однако всегда следует проверять полную маркировку, приложение к сертификату, параметры сущности и монтажные чертежи, а не только «ia».

Почему «ia» считается более высоким уровнем защиты

Буква «a» в Ex ia обозначает самый высокий уровень искробезопасной защиты. Его значимость связана с отказоустойчивостью. Оборудование Ex ia проектируется так, чтобы цепь не могла вызвать воспламенение в нормальной работе и при заданных отказах, включая несколько учитываемых отказов по нормативной схеме. Поэтому требования к нему выше, чем к более низким уровням для менее опасных зон.

На практике различие между ia, ib и ic не определяется внешним видом. Два устройства могут выглядеть одинаково, но их внутренняя схема, расстояния между компонентами, защитные элементы, ограничение энергии, тепловое поведение и анализ отказов могут сильно отличаться. Ex ia требует более строгой оценки, потому что должно оставаться безопасным при более тяжелых отказах.

Именно поэтому Ex ia часто используют там, где присутствие опасной атмосферы является наиболее серьезным. В газовых опасных зонах Зона 0 означает самый высокий риск постоянного или частого присутствия взрывоопасного газа. Защита для Зоны 0 должна иметь очень большой запас против воспламенения, поскольку оборудование может находиться в газовой среде уже при нормальной работе.

Более низкие уровни могут быть правильными для других зон. Ex ib обычно связывается с Зоной 1 / EPL Gb, где взрывоопасный газ может появляться периодически в нормальной работе. Ex ic обычно относится к Зоне 2 / EPL Gc, где газ не ожидается при нормальной работе или появляется только кратковременно. Правильный уровень зависит от классификации опасной зоны, а не от предпочтения.

Ex ia следует выбирать потому, что опасная зона требует именно такого уровня защиты, а не потому, что он звучит безопаснее в техническом описании.

Роль IEC, IECEx и ATEX

Искробезопасность обычно рассматривается через международные и региональные системы сертификации. IEC 60079-11 является ключевым техническим стандартом для защиты оборудования искробезопасностью «i» в серии IEC 60079. Он определяет требования к конструкции и испытаниям искробезопасной аппаратуры и связанной аппаратуры для взрывоопасных атмосфер. Для международных проектов широко применяется IECEx как система соответствия на базе стандартов IEC.

ATEX — европейская нормативная база для оборудования и защитных систем, предназначенных для взрывоопасных атмосфер. Она использует группы и категории, такие как II 1G, II 2G и II 3G для газовых атмосфер, соответствующие разным уровням зональной пригодности. Маркировки IECEx и ATEX не одинаковы, но часто присутствуют вместе на продукции для международных рынков.

Для пользователя практический вопрос — читать сертификат и маркировку вместе. Устройство может содержать и ATEX, и IECEx информацию. Маркировка ATEX может показывать группу, категорию и тип атмосферы, а маркировка IECEx — концепцию защиты Ex, группу газа, температурный класс и уровень защиты оборудования. Обе части должны соответствовать условиям установки.

Важно понимать, что стандарты обновляются. Проектные группы должны проверять актуальную редакцию стандарта, местные правовые требования, документы нотифицированного или сертификационного органа и условия сертификата. Общее объяснение маркировки помогает понять структуру, но сертификат остается главным источником точных пределов применения.

При закупке и инженерной проверке стандарты нельзя считать декоративными ссылками. Они определяют, как оценивалось изделие, в какую опасную зону оно может входить, какие условия проводки применимы и какие ограничения должен соблюдать монтажник. Для Ex ia это особенно важно, потому что полевая проводка и связанная аппаратура влияют на весь контур безопасности.

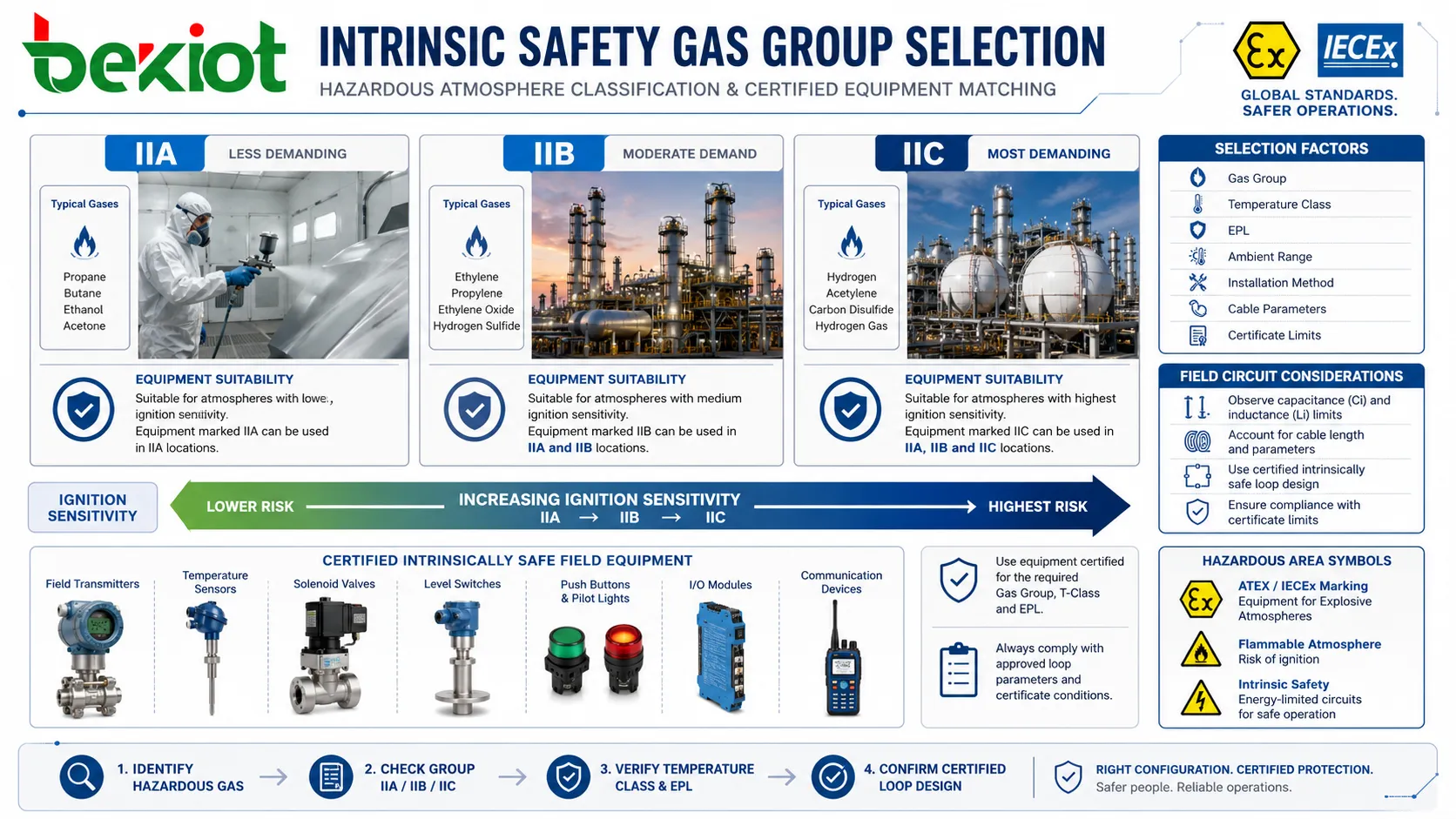

Группы газов и чувствительность к воспламенению

Классификация газовых групп является одним из наиболее практичных факторов выбора оборудования Ex ia. Взрывоопасные газы и пары отличаются энергией воспламенения, распространением пламени и взрывными характеристиками. Классификация помогает сопоставить защитные возможности оборудования с газовой средой установки.

Для наземной промышленности газовые группы обычно обозначаются как IIA, IIB и IIC. IIA означает менее легко воспламеняемые газы, IIB — более требовательную группу, а IIC — наиболее строгую группу среди этих категорий. Водород и ацетилен являются типичными примерами риска IIC. Оборудование с маркировкой IIC оценено для наиболее требовательной газовой группы в этой структуре.

Это не означает, что достаточно только группы газа. Температурный класс, EPL, диапазон температуры окружающей среды, способ монтажа, параметры кабеля и ограничения сертификата также должны проверяться. Устройство может иметь правильную газовую группу, но быть непригодным из-за недостаточного температурного класса или нарушения параметров сущности в установке.

В реальных проектах информация о группе газа обычно берется из документов классификации зон, анализа технологической безопасности, паспортов безопасности материалов или инженерных спецификаций. Команда выбора не должна угадывать по отрасли. Нефтехимический объект, аккумуляторная зона, газовое хранилище, покрасочная камера, лаборатория или морская платформа могут содержать разные газы.

Для искробезопасных цепей связи и управления газовая группа влияет на допустимые значения емкости и индуктивности. Поэтому длина и тип кабеля могут определять, остается ли контур в сертифицированных пределах. Это еще одна причина включать в выбор Ex ia и маркировку изделия, и расчет контура.

Температурный класс и контроль теплового воспламенения

Искробезопасность часто связывают с предотвращением искр, но контроль теплового воспламенения не менее важен. Оборудование в опасной атмосфере не должно развивать температуру поверхности, способную воспламенить окружающий газ или пар. Температурный класс задает категорию максимальной температуры поверхности при определенных условиях.

Температурные классы обычно выражаются от T1 до T6, где T6 соответствует самой низкой максимальной температуре поверхности, а T1 — самой высокой. Более низкая максимальная температура обычно является более строгим требованием и может быть необходима для газов с низкой температурой воспламенения. Правильный класс зависит от опасного вещества в зоне, а не только от типа оборудования.

Для цепей Ex ia тепловое поведение оценивается вместе с ограничением электрической энергии. Резисторы, полупроводники, предохранители, батареи, разъемы и защитные устройства не должны достигать опасных температур в нормальных и заданных аварийных условиях. Поэтому сертификация учитывает как искровые, так и тепловые риски воспламенения.

Диапазон температуры окружающей среды также важен. Устройство, сертифицированное для стандартного диапазона, может быть непригодным для жарких наружных установок, холодильных зон, пустынных объектов, морских платформ или плохо вентилируемых промышленных шкафов. Если среда выходит за сертифицированный диапазон, температурный класс может стать недействительным.

При обслуживании нельзя нарушать тепловую безопасность несанкционированным ремонтом, заменой компонентов, блокировкой вентиляции, повреждением корпуса или применением неутвержденных аксессуаров. Хотя искробезопасность прежде всего ограничивает энергию цепи, изменения теплового поведения оборудования могут повлиять на соответствие.

Уровни защиты оборудования и пригодность зон

Уровень защиты оборудования, или EPL, дает структурированный способ сопоставить защитные возможности оборудования с риском опасной зоны. Для газовых атмосфер распространены уровни Ga, Gb и Gc. Ga означает очень высокий уровень защиты, Gb — высокий, а Gc — повышенный уровень для газовых зон меньшего риска. Ex ia обычно связан с Ga, если сертификат допускает такое применение.

Классификация зон описывает, как часто ожидается появление взрывоопасной атмосферы. Зона 0 означает постоянное, длительное или частое присутствие взрывоопасного газа. Зона 1 означает вероятное периодическое присутствие при нормальной работе. Зона 2 означает, что газ в нормальной работе маловероятен и, если появляется, существует лишь короткое время.

Во многих практических толкованиях Ex ia / Ga подходит для газовых Зон 0, 1 и 2 при совпадении всех остальных условий маркировки. Ex ib / Gb обычно применяется для Зон 1 и 2. Ex ic / Gc обычно применяется для Зоны 2. Окончательное решение должно следовать сертификату, местным нормам и документам классификации объекта.

Категории ATEX выражают аналогичную пригодность через 1G, 2G и 3G для газовых атмосфер. Категория 1G связана с Зоной 0, 2G — с Зоной 1, 3G — с Зоной 2. Для пылевых атмосфер категории и зоны отличаются и не должны смешиваться с газовой маркировкой.

Понимание EPL и пригодности зон предотвращает две распространенные ошибки. Первая — установка оборудования с недостаточной защитой в более опасной зоне. Вторая — избыточная спецификация без проверки, соответствуют ли полный контур и аксессуары. Высокая маркировка одного устройства не делает автоматически пригодной всю установку.

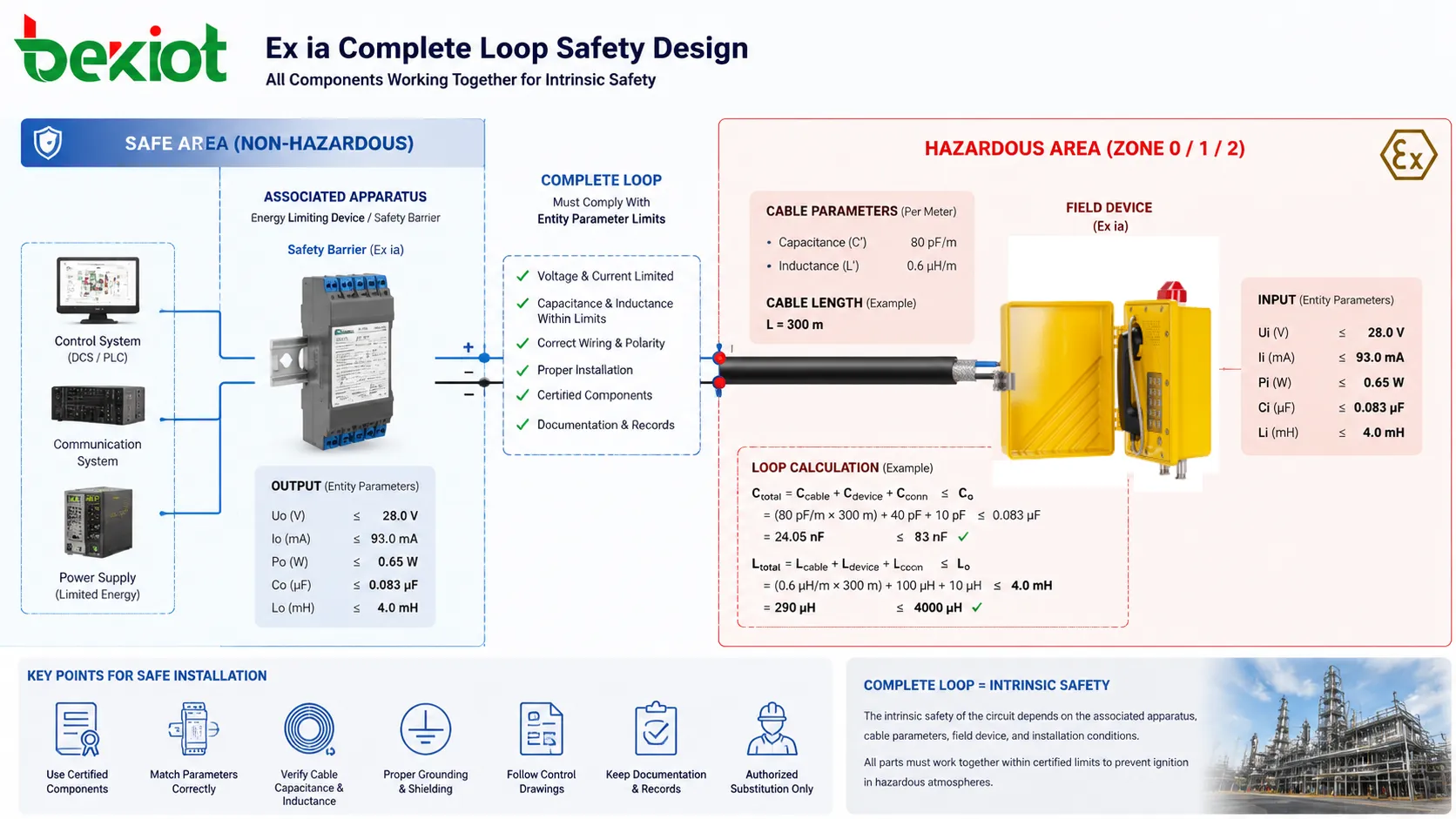

Связанная аппаратура, барьеры и безопасность полного контура

Искробезопасность часто зависит не только от полевого устройства. Во многих установках Ex ia применяются связанные аппараты: барьеры безопасности, гальванические развязки, искробезопасные интерфейсные модули или сертифицированные устройства ограничения энергии. Эти компоненты могут устанавливаться в безопасной зоне или в другой защищенной оболочке и ограничивают энергию, поступающую в цепь опасной зоны.

Связанная аппаратура задает максимальные выходные параметры: напряжение, ток, мощность, емкость и индуктивность. Полевое устройство задает входные параметры и допустимые условия подключения. Кабель добавляет емкость и индуктивность. Полный контур должен оставаться в сертифицированных пределах. Если кабель слишком длинный или имеет неподходящие характеристики, система может превысить допустимые значения даже при сертифицированных отдельных устройствах.

Именно поэтому документация по искробезопасности часто включает параметры сущности, контрольные чертежи, схемы контуров и монтажные примечания. Инженеры должны сравнить выходные параметры связанной аппаратуры с входными параметрами полевого устройства и включить параметры кабеля в расчет. Это подтверждает, что установленный контур остается искробезопасным.

Практически безопасная установка требует правильного выбора изделия, барьера, проводки, заземления и документации. Персонал обслуживания не должен заменять барьеры, кабели или устройства похожими, но несертифицированными альтернативами. Небольшая замена может изменить электрические характеристики контура.

Безопасность полного контура — одна из наиболее характерных особенностей систем Ex ia. Уровень защиты — это не просто маркировка на устройстве, а результат контролируемой взаимосвязи всех компонентов цепи.

Последствия для монтажа и обслуживания

Монтаж оборудования Ex ia требует строгого соблюдения сертифицированных условий установки. Тип и длина кабеля, отделение от неискробезопасных цепей, заземление, барьеры, клеммы и вводы в корпус должны соответствовать утвержденному проекту. Искробезопасную проводку нельзя считать обычной низковольтной только потому, что она несет ограниченную энергию.

Разделение искробезопасных и неискробезопасных цепей имеет большое значение. При неправильном смешивании проводки энергия из небезопасной цепи может попасть в искробезопасный контур. Коробки, клеммники, кабельные лотки и шкафы должны быть организованы так, чтобы идентификация и разделение сохранялись весь срок службы.

Обслуживание должно сохранять целостность сертификации. Несанкционированная замена компонентов, удлинение кабеля, изменение корпуса, замена разъема или ремонт с неутвержденными деталями могут аннулировать концепцию защиты. При повреждении устройства нужно следовать инструкциям производителя и условиям сертификата.

Проверка должна включать читаемость маркировки, состояние корпуса, кабельные вводы, заземление, коррозию, механические повреждения, разделение проводки, состояние барьеров и соответствие документации. В тяжелых условиях эти проверки следует проводить чаще, потому что вибрация, влажность, химическое воздействие и температурные циклы постепенно ухудшают качество установки.

Для эксплуатационных групп главное — рассматривать оборудование Ex ia как часть сертифицированной системы безопасности. Установка безопасна только тогда, когда устройство, проводка, связанная аппаратура, документация и обслуживание остаются согласованными с утвержденным проектом.

Распространенные ошибки при выборе

Распространенная ошибка — считать, что Ex ia подходит для любой опасной зоны. Ex ia является высоким уровнем искробезопасности, но пригодность все равно зависит от группы газа, температурного класса, группы оборудования, EPL, диапазона температуры окружающей среды и ограничений сертификата. Устройство с маркировкой Ex ia может быть непригодным для конкретного газа или условий.

Другая ошибка — считать искробезопасность тем же самым, что взрывонепроницаемая защита. Взрывонепроницаемая защита допускает воспламенение внутри корпуса, но не позволяет пламени распространиться наружу. Искробезопасность предотвращает воспламенение путем ограничения энергии. Это разные концепции с разными требованиями к установке и обслуживанию.

Третья ошибка — игнорировать полный контур. Пользователь может выбрать сертифицированное полевое устройство, но подключить его через неподходящий барьер или кабель. В искробезопасности интерфейс и проводка являются частью расчета безопасности. Соответствующее изделие в несоответствующем контуре создает несоответствующую установку.

Некоторые пользователи также считают, что малая мощность автоматически означает искробезопасность. Это неверно. Искробезопасность требует сертифицированного проектирования, испытаний и документации. Низковольтное устройство не становится автоматически Ex ia; оно должно быть оценено по соответствующему стандарту и промаркировано.

Наконец, иногда Ex ia указывают избыточно, хотя классификация зоны требует более низкого уровня. Более высокий уровень может быть допустим в отдельных случаях, но увеличивает стоимость или ограничивает выбор. Выбор должен основываться на классификации зоны и инженерном требовании, а не на общем стремлении к самому высокому уровню.

Часто задаваемые вопросы

Всегда ли Ex ia требуется в опасных зонах?

Нет. Ex ia обычно применяется там, где требуется самый высокий уровень искробезопасности, например в газовой Зоне 0. Зоны 1 или 2 могут допускать другие уровни в зависимости от классификации, группы газа, температурного класса, сертификата и местных норм.

Можно ли ремонтировать оборудование Ex ia на месте?

Только если метод ремонта разрешен производителем и условиями сертификации. Несанкционированный ремонт, замена компонентов или изменение корпуса могут аннулировать концепцию защиты. Многие сертифицированные устройства требуют контролируемого ремонта или замены.

Означает ли Ex ia водонепроницаемость или коррозионную стойкость?

Нет. Ex ia относится к искробезопасной защите от риска воспламенения. Водозащита, пылезащита, коррозионная стойкость и ударопрочность являются отдельными механическими или экологическими характеристиками. Может потребоваться дополнительная IP-степень, материал или корпус.

Почему параметры кабеля важны для искробезопасности?

Кабели добавляют в цепь емкость и индуктивность. Если эти значения превышают сертифицированные пределы контура, накопленная энергия может стать слишком высокой для утвержденного проекта. Поэтому тип и длина кабеля должны входить в проверку контура.

Что нужно проверить перед выбором оборудования Ex ia?

Проверьте опасную зону, группу газа или пыли, температурный класс, требуемый EPL или категорию, температуру окружающей среды, область сертификата, параметры сущности, связанную аппаратуру, способ монтажа и требования к обслуживанию. Вся система должна соответствовать классифицированному риску.
