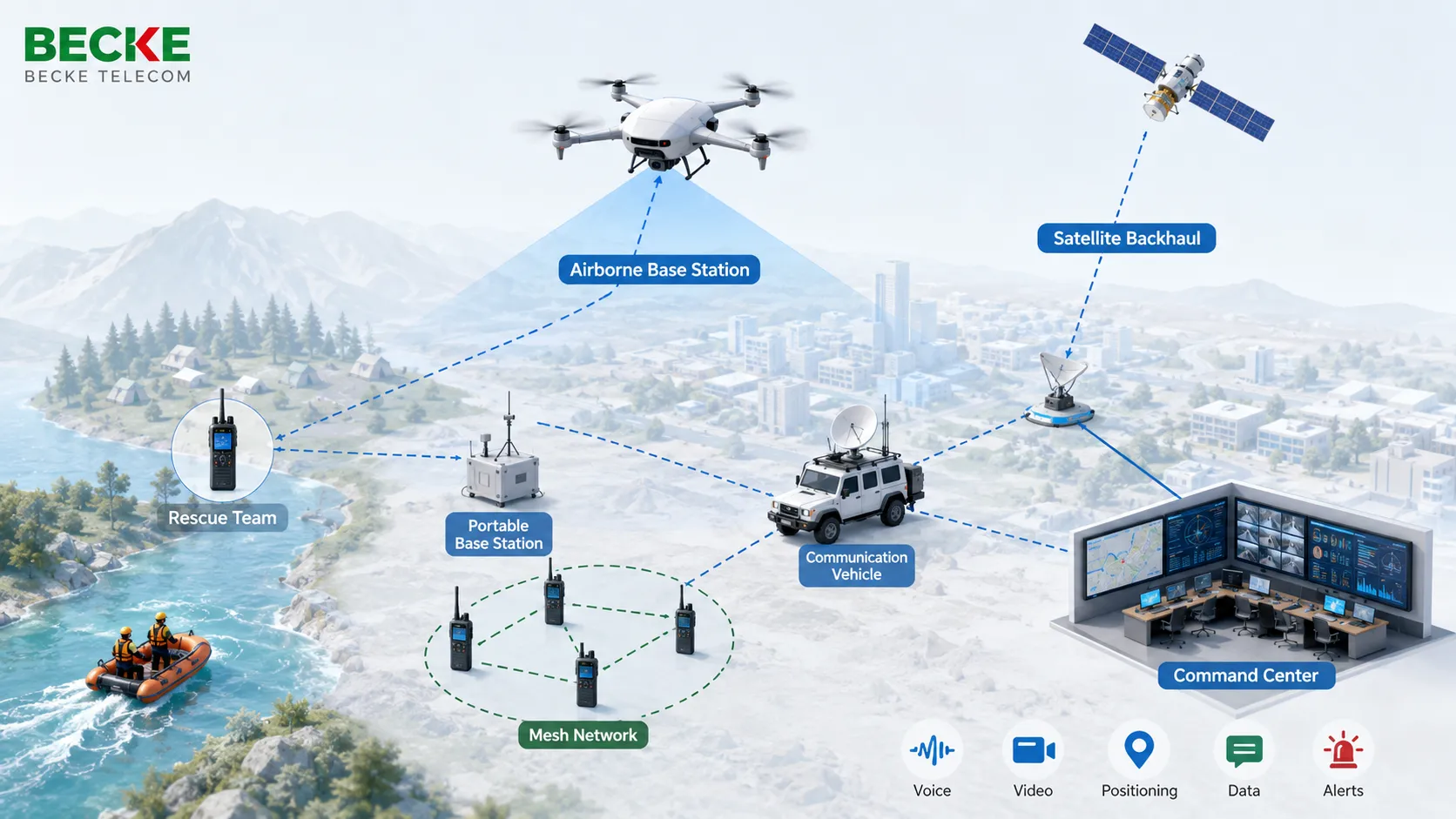

Когда бедствие одновременно повреждает сотовые вышки, волоконно-оптические маршруты, электропитание и дорожный доступ, спасательные группы не могут полагаться только на обычные публичные мобильные сети. Первая коммуникационная задача состоит не просто в совершении звонков. Необходимо восстановить временную сеть управления, которая поддерживает голос, видео, обмен местоположением, координацию диспетчеризации, аварийные оповещения и обмен информацией между полем и командным центром.
Современная экстренная связь давно вышла за пределы традиционного образа спасателей с одной радиостанцией в горах. Устойчивая сеть реагирования на бедствия сегодня объединяет воздушные базовые станции, спутниковый backhaul, переносное сотовое оборудование, автомобильные системы связи, ad hoc Mesh-сети, терминалы спутникового позиционирования, защищенные полевые устройства и платформы командования и диспетчеризации. Цель ясна: восстановить пригодную для работы связь за несколько часов, даже если локальная инфраструктура полностью отключена.
Почему зонам бедствия нужна независимая экстренная связь
При крупных землетрясениях, наводнениях, оползнях, лесных пожарах, штормах или промышленных авариях отказ связи обычно происходит по слоям. Сотовые вышки могут потерять питание, волоконная передача может быть разорвана, дороги могут быть заблокированы, а стационарные командные объекты могут не иметь возможности связаться со спасателями. В такой ситуации обычные мобильные телефоны, публичный интернет и фиксированная широкополосная связь становятся ненадежными или полностью недоступными.
Системы экстренной связи решают эту проблему, создавая независимую временную сеть. Такая сеть не зависит от одной вышки, одного кабельного маршрута или одного командного узла. Вместо этого она использует несколько путей передачи и несколько уровней доступа, чтобы спасательные группы могли продолжать связь даже при отказе одного канала.
Главная ценность экстренной связи заключается не только в восстановлении сигнала. Она заключается в восстановлении возможностей командования, ситуационной осведомленности и координированных спасательных операций в условиях поврежденной инфраструктуры.

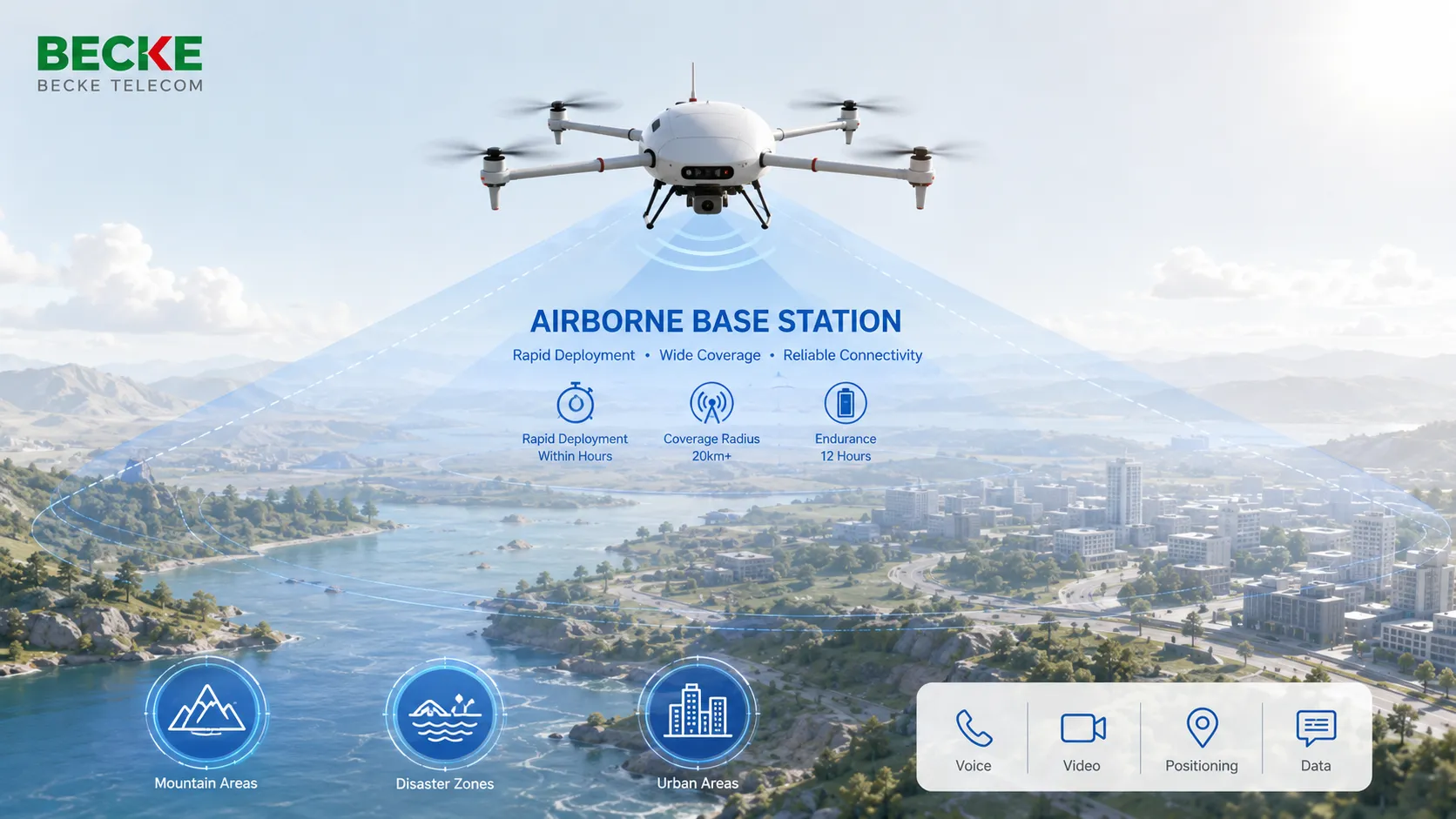

Воздушные базовые станции для быстрого восстановления покрытия
Когда наземная инфраструктура повреждена или недоступна, воздушные базовые станции могут быть одним из самых быстрых способов восстановить широкозонную связь. Базовая станция на беспилотнике или воздушный ретранслятор может подняться над зоной бедствия и обеспечить временное сотовое покрытие с воздуха. В типовых чрезвычайных сценариях такая платформа может быть развернута за несколько часов, работать на высоте около 3 000 метров и покрывать диаметр более 20 километров в зависимости от рельефа, частотного планирования, конфигурации антенн и условий backhaul.
Воздушные системы особенно полезны, когда дороги заблокированы или пораженная территория является горной, затопленной или небезопасной для транспорта. Некоторые воздушные коммуникационные платформы объединяют питание по привязному кабелю, бортовые батареи и спутниковый или микроволновый backhaul, чтобы поддерживать несколько часов непрерывной работы. Практическая цель для реагирования на ЧС — обеспечить около 12 часов воздушной работы, давая командным группам время для создания более стабильной наземной сети.
Переносные базовые станции быстрого размещения
Для небольших или труднодоступных зон бедствия переносные базовые станции могут доставляться спасательной авиацией или переноситься полевыми группами. После посадки или установки в безопасном месте некоторые компактные системы могут автоматически включаться и создавать локальное покрытие примерно за три минуты. Практическая полевая конфигурация может обеспечивать около 1 километра локального покрытия и сотни одновременных пользователей, что подходит для спасательных групп, медицинских пунктов, временных убежищ и полевых командных постов.
По сравнению с использованием только спутниковых телефонов для индивидуальных точка-точка вызовов, переносная локальная базовая станция гораздо эффективнее поддерживает групповую связь, мобильный доступ, обновления местоположения и полевую координацию. Поэтому быстроразвертываемое сотовое покрытие стало важной частью современного планирования экстренной связи.
Наземные системы экстренной связи
Воздушные системы закрывают первый разрыв покрытия, но наземные системы обеспечивают большую локальную емкость, более стабильное питание и лучшую интеграцию с командными автомобилями, полевыми укрытиями, центрами управления ЧС и спасательными группами. Наземное оборудование обычно проектируется для всепроходимого развертывания, суровой погоды, нестабильного питания и быстрой установки.
Всепроходимые коммуникационные автомобили
Всепроходимые автомобили экстренной связи интегрируют оборудование базовых станций, спутниковый backhaul, антенны, аккумуляторное хранение, маршрутизирующие системы и иногда возможности edge computing в мобильную платформу. Легкие гусеничные конструкции могут весить около двух тонн и при этом преодолевать глубокие препятствия, двигаться по сложной местности и подниматься по обледенелым или грязевым склонам до примерно 45 градусов.
После прибытия автомобиля в пораженный район антенный комплекс может быть поднят, а сервис часто активируется примерно за 30 минут. Это позволяет месту спасения передавать в командный центр живое видео, голос, данные позиционирования и командную информацию. Для реагирования на бедствия это не просто средство связи, а мобильный узел командной инфраструктуры.
Защищенные полевые терминалы
Аварийные терминалы должны работать под дождем, в грязи, пыли, при ударах, вибрации и экстремальных температурах. Для полевого спасения защищенные ручные терминалы, цифровые радиостанции, спутниковые устройства и переносные диспетчерские терминалы должны обеспечивать длительное время работы, четкий звук, простое управление и быстрый доступ к сети. Многие современные спасательные терминалы имеют высокие степени защиты, например IP68, что позволяет им оставаться работоспособными в воде, пыли и тяжелых наружных условиях.
В промышленном спасении, реагировании в туннелях, портовых операциях, горнодобывающих объектах и инженерных галереях к коммуникационному уровню также могут добавляться защищенные SIP-аварийные телефоны, водонепроницаемые промышленные телефоны, взрывозащищенные станции вызова и IP-paging терминалы. Becke Telcom может соответствовать этим сценариям с SIP-промышленными коммуникационными терминалами, пунктами экстренного вызова, IP-громкоговорителями, paging-шлюзами и интеграцией диспетчеризации, помогая проектам соединять полевые устройства с центральной командной платформой.
Ad hoc Mesh-сети для связи без инфраструктуры
Один из самых больших рисков экстренной связи — единая точка отказа. Если ретранслятор, базовая станция, кабель или командный узел выходит из строя, вся цепочка связи не должна разрушаться. Именно здесь ценность получает ad hoc Mesh-сеть.
В экстренной Mesh-сети каждая радиостанция, ретранслятор, узел автомобиля или ручной терминал может быть частью сети. Фиксированный центральный узел не требуется. Если один узел отказывает, другие узлы могут автоматически выбрать новый путь и продолжить пересылку трафика. В практическом полевом развертывании Mesh-устройства могут автоматически сформировать сеть примерно за пять секунд после запуска, снижая потребность в сложной инженерной настройке.
Многохоповая ретрансляция для гор, лесов и заблокированных дорог
Зоны бедствия часто включают долины, леса, туннели, обрушенные здания и поврежденные дороги. Прямая связь между передовой группой и командным центром может быть невозможна. Mesh-сети решают это через многохоповую ретрансляцию. Сигналы могут переходить от одного узла к другому, расширяя связь на несколько километров или даже десятки километров в зависимости от рельефа, расстояния между узлами, высоты антенны, уровня мощности и частотной среды.
Это делает Mesh-сети подходящими для поиска и спасения, пожаротушения, борьбы с наводнениями, горного спасения, временных убежищ, промышленного аварийного реагирования и мобильного командования. В сочетании с RoIP-шлюзами и SIP-диспетчерскими системами пользователи радиосвязи, IP-телефоны, операторы диспетчерской и мобильные командные подразделения могут общаться через разные сети без изменения существующего полевого рабочего процесса.
Спутниковый backhaul и позиционирование для сред без сигнала
Когда волокно и публичные мобильные сети недоступны, спутниковая связь становится ключевым уровнем backhaul. Спутниковые каналы могут соединять зону бедствия с удаленным командным центром, позволяя голосу, данным, видео, GIS и информации аварийной диспетчеризации продолжать передаваться даже при повреждении всей наземной инфраструктуры.
Спутниковое позиционирование и возможность коротких сообщений также важны для полевого спасения. Терминалы с функциями спутниковых коротких сообщений и позиционирования могут отправлять координаты обратно на командную платформу даже при отсутствии сотового сигнала. Это дает командным группам надежный способ отслеживать спасателей, назначать задачи и снижать риск потери связи с группами, работающими в горах, затопленных районах или зонах обрушений.

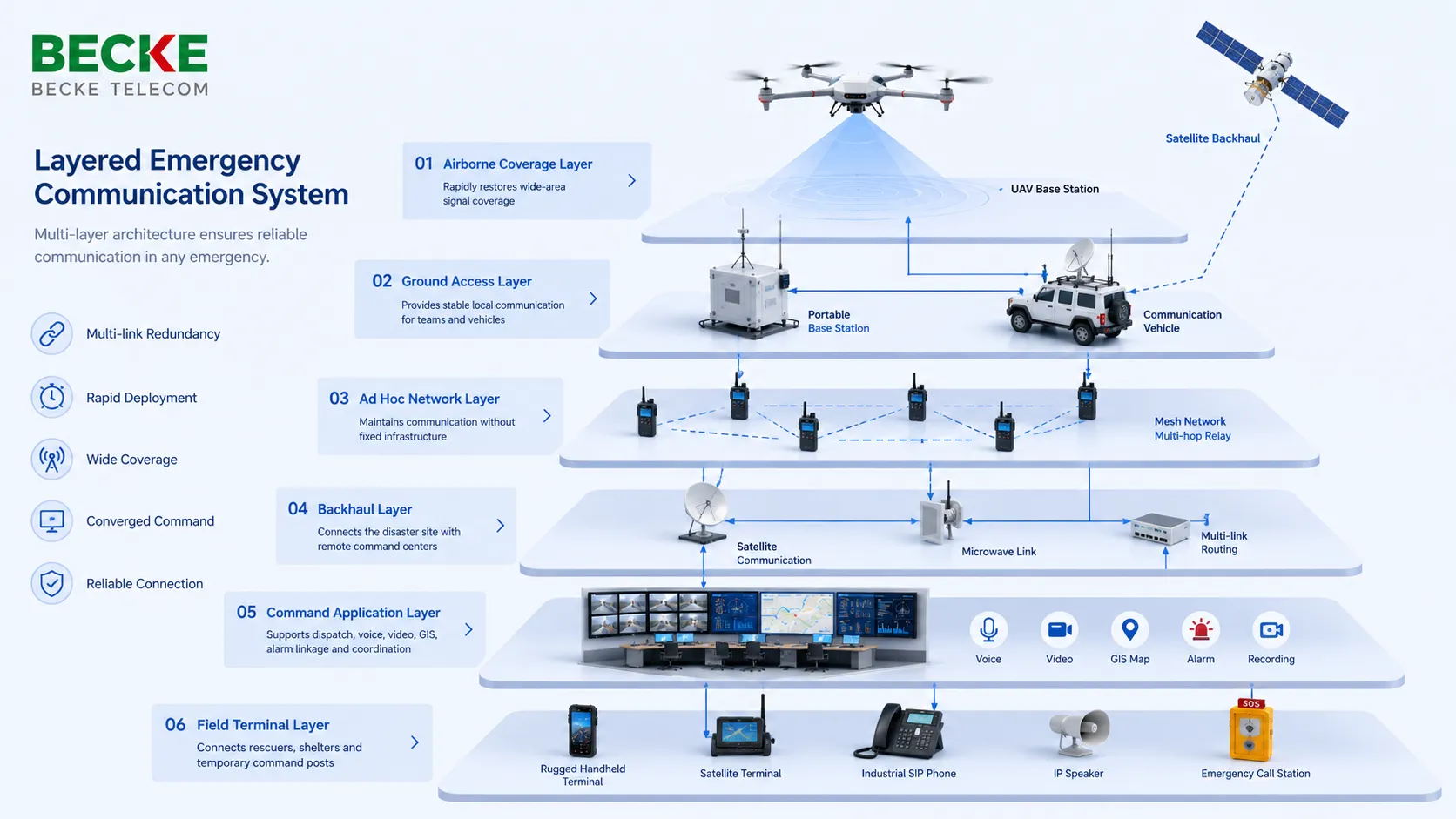

Рекомендуемая архитектура экстренной связи
Надежное решение экстренной связи не должно зависеть от одного устройства или одного канала. Оно должно проектироваться как многоуровневая система. Каждый уровень выполняет свою роль, и вместе они создают устойчивую коммуникационную среду для спасательных операций.
| Уровень системы | Основная функция | Типовые технологии | Соответствие Becke Telcom |
|---|---|---|---|
| Уровень воздушного покрытия | Быстро восстанавливает широкозонное покрытие сигнала при повреждении наземной инфраструктуры | Базовая станция на дроне, воздушный ретранслятор, привязная платформа, временное сотовое покрытие | Интеграция с командной диспетчеризацией и платформой экстренной связи |
| Уровень наземного доступа | Обеспечивает стабильную локальную коммуникационную емкость для спасательных групп и командных автомобилей | Переносная базовая станция, аварийный автомобиль, защищенный узел доступа, локальная сеть 4G/5G | SIP-диспетчерский доступ, полевая голосовая связь, связка экстренного вызова |
| Уровень backhaul | Соединяет место бедствия с удаленными командными центрами | Спутниковая связь, микроволновая линия, восстановленная волоконная линия, многоканальная маршрутизация | Интеграция IP-связи и межплощадочная диспетчерская взаимосвязь |
| Уровень ad hoc сети | Поддерживает связь, когда фиксированная инфраструктура или центральные узлы недоступны | Mesh-сеть, многохоповая ретрансляция, переносной радиоузел, полевой ретранслятор | Интеграция RoIP-шлюза для диспетчерской связи радио-в-IP |
| Уровень командных приложений | Поддерживает диспетчеризацию, голос, видео, GIS, связь с тревогами и координацию спасения | Командная платформа, карта GIS, видеодиспетчеризация, аварийное уведомление, система записи | Конвергентная коммуникационная платформа с голосом, paging, тревогой, видео и связью GIS |
| Уровень полевых терминалов | Соединяет спасателей, автомобили, убежища и временные командные посты | Защищенный ручной терминал, спутниковый терминал, цифровая радиостанция, мобильный диспетчерский терминал | Промышленные SIP-телефоны, станции экстренного вызова, IP-громкоговорители, SIP-paging конечные устройства |
Ключевые технические требования к развертыванию экстренной связи
Быстрая активация
Системы ЧС должны поддерживать быстрый запуск и автоматическое формирование сети. Переносные базовые станции должны быть готовы за минуты, Mesh-сети должны быстро самоорганизовываться, а командные платформы должны позволять операторам видеть пользователей, каналы, местоположения и видеопотоки без сложной ручной настройки.
Многоканальное резервирование
Ни один единственный путь связи не должен становиться единственной жизненно важной линией. Практическое решение должно сочетать спутниковый backhaul, локальный беспроводной доступ, Mesh-ретрансляцию, переносное сотовое покрытие и, где возможно, восстановленные волоконные или микроволновые каналы. Если один путь отказывает, другой должен продолжать поддерживать базовую командную связь.
Защита от суровых условий
Оборудование связи для бедствий должно выдерживать воду, пыль, удары, вибрацию, жару, холод и нестабильное питание. Защищенные терминалы с высокими степенями защиты, герметичными интерфейсами, мощными антеннами и длительной автономностью лучше подходят для наводнений, селевых потоков, штормов, горного спасения, промышленных площадок и удаленных полевых операций.
Интеграция голоса, видео, данных и местоположения
Современное реагирование на чрезвычайные ситуации уже не ограничивается только голосовой связью. Спасательным группам нужны живое видео, отслеживание местоположения, короткие сообщения, групповые вызовы, аварийные сигналы, визуализация GIS и журналы событий. Единая платформа экстренной связи должна объединять эти функции в один операционный рабочий процесс.
Для проектов, где уже используются SIP-телефоны, IP PBX, системы громкой связи, CCTV, тревожные системы или двусторонние радиостанции, Becke Telcom может предложить совместимый путь интеграции через SIP-связь, диспетчеризацию RoIP, IP-paging, аварийное оповещение, связь с тревожными системами и командные процессы на базе GIS. Это позволяет организациям модернизировать экстренную связь без одновременной замены всех существующих подсистем.
Сценарии применения
Системы экстренной связи могут использоваться при реагировании на стихийные бедствия, управлении общественной безопасностью, тушении лесных пожаров, борьбе с наводнениями, спасательных работах в тоннелях, аварийном реагировании в шахтах, на нефтегазовых объектах, электростанциях, транспортных узлах, временных пунктах размещения и крупных массовых мероприятиях на открытом воздухе. В каждом сценарии система должна отвечать на один и тот же вопрос: как людям общаться, когда обычные сети не работают?
Для промышленных проектов и проектов общественной безопасности проектирование связи также должно учитывать интеграцию с системами громкой связи, тревожными системами, видеонаблюдением, контролем доступа, диспетчерскими консолями и платформами GIS. Такой поставщик решений, как Becke Telcom, может поддержать подобное комплексное планирование экстренной связи с возможностями голосовой связи на базе SIP, вещания, диспетчеризации, связи с тревожными системами и командной платформы, не привязывая проект к одной категории устройств.
Подбор продуктов для проектов экстренной связи
Разным проектам экстренной связи требуются разные комбинации устройств. Следующая логика подбора может помочь системным интеграторам, командам общественной безопасности и промышленным операторам выбрать подходящие компоненты связи без избыточного построения системы.
| Требование проекта | Рекомендуемая категория устройств | Типовая ценность |
|---|---|---|
| Голосовая связь для полевых спасательных работ | Промышленные SIP-телефоны и защищенные терминалы экстренного вызова | Обеспечивает надежный голосовой доступ из укрытий, тоннелей, станций, промышленных площадок и временных командных пунктов |
| Соединение радиосетей и IP-сетей | Шлюз RoIP и интеграция SIP-диспетчеризации | Соединяет рации, диспетчерские консоли, IP-телефоны и командные центры в единый процесс связи |
| Аварийные объявления и общественное оповещение | SIP-paging шлюз, IP-громкоговорители, рупорные громкоговорители и интеграция PA | Поддерживает живой paging, зональное вещание, сообщения по сигналу тревоги и аварийные уведомления |
| Централизованное управление и координация | Конвергентная платформа связи и диспетчеризации | Интегрирует голос, видео, GIS, тревожные события, запись и многоканальную командную связь |
| Суровые промышленные условия | Погодозащищенные, взрывозащищенные и антивандальные коммуникационные терминалы | Повышает надежность связи в шахтах, на нефтегазовых объектах, в тоннелях, портах и энергетических объектах |
Будущие тенденции в экстренной связи
Более легкое оборудование для более быстрого полевого развертывания
Оборудование для чрезвычайных ситуаций становится меньше, легче и удобнее для переноски. Портативные устройства спутниковой связи, компактные базовые станции и ранцевые комплекты связи помогают передовым группам восстанавливать связь без ожидания крупной техники или сложных монтажных бригад.
Независимые и безопасные ресурсы связи
Сети экстренной связи требуют надежного контроля над критически важными чипами, частотными ресурсами, спутниковым доступом, шифрованием и командными приложениями. Все больше организаций переходят к самостоятельно контролируемым системам связи, чтобы снизить риски зависимости во время крупных чрезвычайных ситуаций.
Интегрированные сети воздух-земля-спутник
Будущее экстренной связи — это интегрированная сеть, объединяющая спутниковый backhaul, наземные Mesh-сети, воздушные базовые станции, портативные полевые узлы и командные платформы. Такой подход создает несколько резервных путей, чтобы командная связь могла продолжаться даже при повреждении или перегрузке одного из уровней.
Лучшая система экстренной связи — это та, которая может не использоваться каждый день, но способна немедленно поддержать командование спасением, полевую координацию и жизненно важные решения, когда обычные сети выходят из строя.
Заключение
Когда сотовые сети отказывают в зоне бедствия, спасательная связь опирается на многоуровневую экстренную сеть, а не на одно устройство. Воздушные базовые станции восстанавливают широкую зону покрытия, наземные машины обеспечивают стабильную локальную емкость, Mesh-сети поддерживают связь между командами без фиксированной инфраструктуры, спутниковые каналы обеспечивают дальний backhaul, а защищенные терминалы позволяют видеть спасателей и связываться с ними в поле.
Для специалистов по планированию чрезвычайных ситуаций, органов общественной безопасности, промышленных операторов и владельцев инфраструктуры главный урок прост: устойчивость связи должна проектироваться до наступления бедствия. Благодаря диспетчеризации на базе SIP, интеграции шлюзов RoIP, аварийному paging, промышленным коммуникационным терминалам и конвергентным командным платформам Becke Telcom может быть аккуратно встроена в эту архитектуру как часть практического решения экстренной связи.
Часто задаваемые вопросы
Что такое решение экстренной связи?
Решение экстренной связи — это временная или резервная система связи, используемая, когда общественные сети, фиксированные линии или обычная инфраструктура повреждены или недоступны. Обычно оно сочетает переносные базовые станции, спутниковый backhaul, Mesh-сети, защищенные терминалы и командные платформы.
Как восстановить связь, если отказали все базовые станции?
Связь можно восстановить с помощью воздушных базовых станций, переносных базовых станций, спутникового backhaul, вездеходных коммуникационных машин и специальных Mesh-сетей. Эти системы могут создавать временное покрытие без зависимости от поврежденных местных вышек или волоконных маршрутов.
Почему Mesh-сеть важна при спасательных работах после бедствий?
Mesh-сеть снижает риск единой точки отказа. Каждый узел может ретранслировать трафик, а сеть может автоматически перенаправлять связь, если один узел выходит из строя. Это полезно в горах, лесах, туннелях, зонах обрушений и других сложных условиях.
Какие данные должны поддерживать системы экстренной связи?
Современная система экстренной связи должна поддерживать голос, видео, местоположение, короткие сообщения, тревожные события, данные карт GIS, диспетчерские указания и запись. Одной голосовой связи уже недостаточно для сложных спасательных операций.
Как продукты Becke Telcom могут вписаться в проект экстренной связи?
Продукты Becke Telcom могут быть сопоставлены с уровнями SIP-голоса, RoIP-шлюза, IP-paging, промышленного терминала, аварийного вещания, связи с тревогами и командной диспетчеризации. Они подходят для проектов, которым нужно соединить полевые коммуникационные устройства с диспетчерской или платформой аварийного командования.
Что организации должны учитывать перед развертыванием системы экстренной связи?
Организации должны учитывать скорость активации, дальность покрытия, спутниковый backhaul, возможность ретрансляции Mesh, защищенность терминалов, электропитание, совместимость с существующими системами, интеграцию командной платформы и долгосрочное обслуживание.
