Два сетевых порта — это устройства, оснащённые двумя независимыми интерфейсами Ethernet, обычно двумя портами RJ45 или одним RJ45 в сочетании с другим сетевым интерфейсом. При практическом развёртывании эти порты могут использоваться для резервирования, раздельного доступа к сети, изоляции управления, распределения служебного трафика, аварийного переключения, мониторинга или интеграции с двумя различными сетевыми средами.

Такая конструкция распространена в промышленных терминалах, серверах, шлюзах, устройствах IP-связи, оборудовании безопасности, узлах граничных вычислений, системах хранения данных, контроллерах, платформах мониторинга и специализированных встраиваемых устройствах. Ценность не только в «наличии ещё одного порта». Реальная ценность заключается в том, как эти два интерфейса планируются, настраиваются, маркируются, контролируются и обслуживаются на протяжении всего жизненного цикла устройства.

Почему два интерфейса важны в современных развёртываниях

Многие сетевые устройства больше не используются в простых офисных средах. Они могут подключаться к производственным сетям, сетям управления, сетям видеонаблюдения, голосовым сетям, сетям общего пользования, частным системам управления или резервным каналам. Один интерфейс может работать, но он может направлять разные типы трафика по одному и тому же пути.

Два физических интерфейса дают инженерам больше свободы проектирования. Один порт можно использовать для основного служебного трафика, а другой — для управления, резервирования, диагностики, дополнительной подсети или независимого вышестоящего коммутатора. Это может снизить эксплуатационные риски и упростить устранение неполадок.

Отраслевая тенденция направлена на повышение доступности и более строгую сегментацию. Поскольку всё больше устройств переходят на IP, полевые сети должны обеспечивать время безотказной работы, видимость, политику безопасности и удалённое обслуживание. Двухпортовые конструкции помогают удовлетворить эти требования при правильном планировании архитектуры.

Типичные режимы работы

Аварийное переключение «активный-резервный»

В режиме «активный-резервный» один интерфейс передаёт обычный трафик, а второй остаётся доступным в качестве резервного пути. При отказе основного канала устройство может переключиться на резервный канал в соответствии со своей логикой аварийного переключения.

Этот режим полезен там, где важна непрерывность обслуживания, но трафик не должен одновременно проходить через оба порта. Он часто используется для систем управления, устройств связи, оборудования мониторинга и полевых терминалов, требующих сетевого резервирования.

Доступ к двум подсетям

Некоторые устройства используют два порта для подключения к двум разным IP-сетям. Один интерфейс может подключаться к сервисной сети, а другой — к сети управления или изолированной сети контроля.

Такая конструкция уменьшает ненужную уязвимость. Операторы могут отделить повседневный служебный трафик от доступа к конфигурации, диагностике, обновлениям прошивки или административному контролю.

Разделение трафика

Два порта могут разделять разные классы трафика. Например, видеотрафик может использовать один интерфейс, а трафик управления или сигнализации — другой. Система безопасности может отделить потоки с камер от доступа к управлению. Промышленное устройство может отделить производственный трафик от трафика удалённого обслуживания.

Разделение может повысить стабильность, поскольку интенсивный трафик с одной стороны с меньшей вероятностью нарушит критически важные функции управления или сигнализации.

Агрегирование каналов

Некоторые системы поддерживают агрегирование каналов, при котором два физических интерфейса работают вместе как один логический канал. Это может обеспечить более высокую пропускную способность или резервирование в зависимости от режима объединения и конфигурации коммутатора.

Агрегирование каналов требует правильной настройки как на устройстве, так и на коммутаторе. Если одна сторона настроена неправильно, могут возникнуть проблемы с подключением, потеря пакетов или нестабильное поведение.

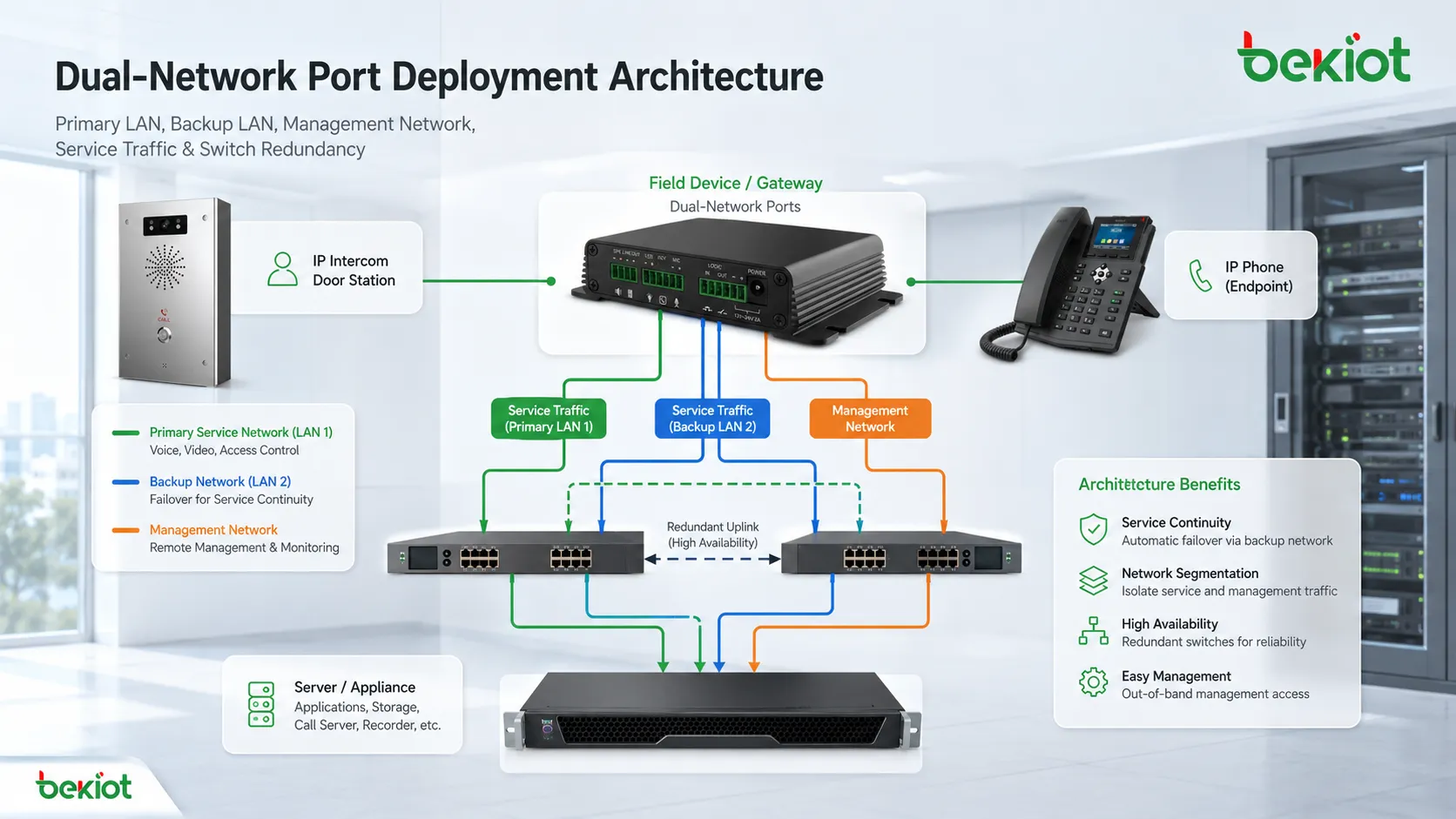

Планирование архитектуры перед установкой

Перед развёртыванием инженеры должны определить роль каждого интерфейса. Распространённая ошибка — подключение обоих портов к сети без решения, будут ли они использоваться для резервирования, разделения, управления, агрегирования или диагностики.

Каждый порт должен иметь задокументированное назначение, план IP-адресации, назначение VLAN, политику шлюза, конфигурацию порта коммутатора, разрешённый объём трафика и ответственного за обслуживание. Без такого планирования второй интерфейс может создать путаницу, а не ценность.

Планирование архитектуры также должно включать поведение при отказе. Должен ли порт два автоматически брать на себя управление при отказе порта один? Если оба порта в сети, какой маршрут устройство должно использовать для трафика по умолчанию? Следует ли разрешить доступ к управлению из обеих сетей или только из одной?

Преимущество развёртывания: непрерывность обслуживания

Одним из самых сильных преимуществ является повышенная непрерывность. Если кабель, порт коммутатора, вышестоящий коммутатор или сетевой путь выходят из строя, второй интерфейс может предоставить альтернативное подключение, если система поддерживает аварийное переключение.

Это ценно на объектах, где простои влияют на безопасность, операции, связь, мониторинг или производство. Единичный отказ канала не всегда должен означать изоляцию устройства.

Однако непрерывность зависит не только от наличия двух портов. Резервный путь должен по возможности подключаться к другому домену отказов. Если оба кабеля идут к одному коммутатору, и он теряет питание, резервный порт может не помочь. Истинная отказоустойчивость требует раздельной кабельной разводки, резервирования коммутаторов, планирования электропитания и проверенных правил аварийного переключения.

Преимущество развёртывания: более чёткие границы безопасности

Два интерфейса могут поддерживать более чёткую модель безопасности. Устройство может предоставлять сервисные функции в одной сети, сохраняя доступ к конфигурации в другой защищённой сети. Это полезно для серверов, шлюзов, контроллеров, устройств наблюдения и промышленных конечных точек.

Изоляция управления снижает вероятность того, что обычные пользователи, гостевые сети или несвязанные системы смогут получить доступ к конфиденциальным страницам конфигурации. Это также способствует аудиту и контролю доступа, поскольку административный трафик можно отслеживать отдельно.

Конструкция всё равно требует политики брандмауэра и защиты учётных записей. Отдельный интерфейс не делает управление автоматически безопасным, если остаются слабые пароли, открытые порты или плохие правила маршрутизации.

Преимущество развёртывания: стабильность трафика

Некоторые устройства обрабатывают трафик с очень разными характеристиками. Видеопотоки могут потреблять большую полосу пропускания. Голосовой трафик требует низкой задержки и стабильной доставки пакетов. Управляющий трафик может быть небольшим, но критически важным. Трафик управления может быть эпизодическим, но чувствительным.

Разделение трафика между двумя интерфейсами может уменьшить взаимные помехи. Всплеск передачи файлов или видеоданных с меньшей вероятностью повлияет на трафик мониторинга, управления или сигнализации, если пути правильно разделены.

Это особенно полезно в смешанных системах, где трафик реального времени и массовый трафик данных должны сосуществовать.

Преимущество развёртывания: гибкая интеграция на объекте

Полевые среды часто сложны. Устройству может потребоваться подключиться к существующей локальной сети и одновременно войти в новую проектную сеть. Временный ноутбук для обслуживания может нуждаться в локальном доступе, не прерывая основной служебный канал. Шлюзу может потребоваться подключить один порт к вышестоящему маршрутизатору, а другой — к внутренней сети оборудования.

Оборудование с двумя портами даёт монтажникам больше возможностей. Оно может упростить поэтапную миграцию, временное тестирование, проектирование разделённой сети и интеграцию с унаследованными системами.

Такая гибкость снижает потребность в дополнительных адаптерах, неуправляемых коммутаторах или рискованных изменениях кабельной разводки во время обслуживания.

Преимущество развёртывания: доступ для удалённого обслуживания

Второй интерфейс может предоставить выделенный путь для обслуживания. Инженеры могут использовать его для настройки, обновления прошивки, сбора журналов, удалённой диагностики, мониторинга или аварийного восстановления.

Это полезно, когда основная сервисная сеть занята, нестабильна, ограничена или разделена политикой. Выделенный путь обслуживания помогает техническим специалистам добраться до устройства, не нарушая производственный трафик.

Для безопасной работы этот путь должен быть защищён аутентификацией, списками доступа, VPN, правилами брандмауэра и чёткими рабочими процедурами.

Стратегия IP-адресации и маршрутизации

Адресацию необходимо тщательно продумать. Если оба интерфейса помещены в одну подсеть без надлежащей логики объединения или моста, устройство может вести себя непредсказуемо. Может возникнуть путаница ARP, асимметричная маршрутизация, дублирование маршрутов или неправильные обратные пути.

Когда каждый интерфейс подключается к разной подсети, необходимо спланировать шлюз по умолчанию. Многие устройства поддерживают только один маршрут по умолчанию, поэтому администраторы должны решить, какой путь несёт общий исходящий трафик. Для конкретных сетей могут потребоваться статические маршруты.

В контролируемых средах доступ к управлению можно ограничить одним интерфейсом, а служебный трафик направить через другой. Это делает маршрутизацию понятнее и снижает случайную уязвимость.

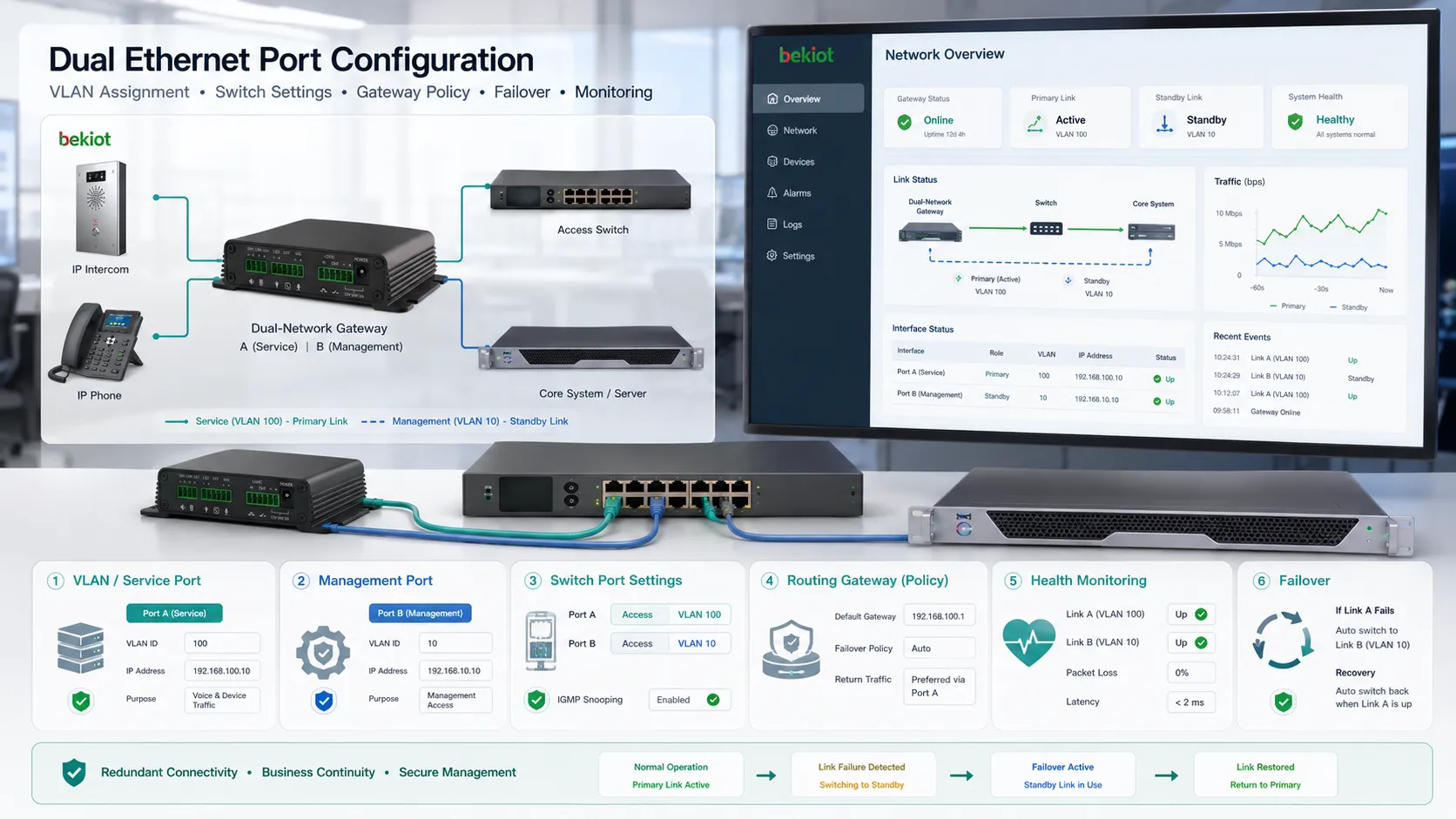

Конфигурация на стороне коммутатора

Подключённые порты коммутатора должны соответствовать предполагаемому режиму. Порт доступа, транковый порт, членство в VLAN, параметры LACP, скорость, дуплекс, поведение PoE, контроль шторма, связующее дерево и политика безопасности должны быть настроены согласованно.

Если одна сторона ожидает тегированный трафик VLAN, а другая — нетегированный, устройство может казаться в сети, но не сможет достичь нужной сети. Если агрегирование включено на устройстве, но не на коммутаторе, трафик может стать нестабильным.

Конфигурация коммутатора должна документироваться вместе с настройками на стороне устройства. Устранение неполадок становится затруднительным, когда записана только одна сторона канала.

Маркировка кабелей и физическое обслуживание

Физическая маркировка проста, но важна. Каждый кабель должен по возможности содержать название устройства, номер порта, название коммутатора, порт коммутатора, назначение в сети и дату установки. Чёткие метки снижают риск отключения не того пути при обслуживании.

Прокладка кабелей должна избегать ненужного натяжения, резких изгибов, неплотных соединений, воздействия воды, сильной вибрации и источников помех. На промышленных объектах сетевые кабели могут требовать более сильного экранирования, защитной гофры или выделенной трассы вдали от силовых кабелей.

Бригады обслуживания также должны проверять защёлки разъёмов, коррозию, пыль, температуру в шкафу, натяжение кабеля и состояние заземления. Двухпортовая конструкция не может обеспечить надёжность, если обе физические линии плохо обслуживаются.

Мониторинг и проверки работоспособности

Мониторинг должен включать состояние канала, согласование скорости, ошибки пакетов, отброшенные кадры, использование интерфейса, несоответствие дуплекса, события аварийного переключения, IP-достижимость, изменения маршрутизации и журналы устройства.

Если второй интерфейс используется только как резервный, он всё равно нуждается в проверках работоспособности. Резервный канал, который никогда не тестируется, может выйти из строя незаметно. Команда может обнаружить проблему только во время реального сбоя.

Автоматические оповещения могут уведомлять администраторов, когда канал выходит из строя, трафик неожиданно переключается или счётчики ошибок растут. Это помогает предотвратить превращение мелких физических проблем в серьёзные инциденты обслуживания.

Тестирование аварийного переключения

Тестирование аварийного переключения должно быть частью регулярного обслуживания. Инженеры могут имитировать потерю канала, отключив порт коммутатора, отсоединив тестовый кабель или используя контролируемые окна обслуживания, чтобы убедиться, что вторичный путь корректно принимает нагрузку.

Тест должен измерять не только восстанавливается ли связь, но и сколько времени занимает переключение, сохраняются ли сеансы, генерируются ли аварийные сигналы и возвращается ли трафик на основной канал после восстановления.

Результаты следует записывать. Если поведение аварийного переключения меняется после обновления прошивки, замены коммутатора или изменений маршрутизации, конструкцию следует пересмотреть.

Устранение распространённых неисправностей

Оба порта подключены, но работает только один

Это может быть нормальным, если устройство находится в режиме «активный-резервный». Это также может указывать на то, что у второго интерфейса нет IP-адреса, нет маршрута, неверный VLAN, отключён порт или неподдерживаемый режим работы.

Первый шаг — подтвердить предполагаемую конструкцию. Устранение неполадок без знания ожидаемого режима может привести к потере времени.

Периодическая потеря связи

Прерывистая связь может быть вызвана неисправностью кабеля, несоответствием дуплекса, защитой от петель коммутатора, нестабильным агрегированием, дублированием IP-адресов, конфликтами ARP или изменениями маршрутизации.

Счётчики ошибок и журналы коммутатора часто полезнее простых ping-тестов, поскольку они выявляют проблемы на физическом или протокольном уровне.

Страница управления открывается не из той сети

Обычно это указывает на слишком широкую политику доступа или маршрутизацию. Администраторам следует проверить привязку служб, правила брандмауэра, настройки доступа интерфейса и поведение шлюза по умолчанию.

Службы управления должны быть привязаны только к разрешённым интерфейсам, когда устройство поддерживает такую опцию.

Аварийное переключение не происходит

Сбой переключения может произойти из-за того, что резервный интерфейс неактивен, порт коммутатора отключён, мониторинг канала не настроен, отсутствует обнаружение шлюза, или система фиксирует только потерю физического канала, но не отказ вышестоящего пути.

Хорошая конструкция аварийного переключения должна проверять реальный сетевой путь, а не только подключён ли локальный кабель.

Методы поддержания безопасности

Каждый интерфейс должен иметь определённый уровень доверия. Порт управления не должен рассматриваться так же, как порт публичной службы. Если оба интерфейса предоставляют одни и те же службы, преимущество в безопасности снижается.

Администраторы должны отключать неиспользуемые службы, ограничивать доступ к управлению, использовать строгую аутентификацию, применять обновления прошивки, отслеживать попытки входа и контролировать, какие сети могут достигать функций конфигурации.

Когда второй порт используется для аварийного обслуживания, доступ всё равно должен регистрироваться и контролироваться. Скрытый путь обслуживания может стать уязвимостью безопасности, если он не задокументирован.

Контроль прошивки и конфигурации

Обновления прошивки могут изменить поведение сети, логику аварийного переключения, стабильность драйвера, настройки безопасности или именование интерфейсов. Перед обновлением производственных устройств команды должны ознакомиться с примечаниями к выпуску и протестировать обновление в аналогичной среде.

Резервные копии конфигурации также важны. При замене устройства новый блок должен получить правильные настройки IP, роли портов, правила маршрутизации, настройки VLAN и ограничения доступа.

После любого обновления или замены необходимо протестировать оба интерфейса. Недостаточно подтвердить, что основной порт работает.

Контрольный список документации

Полная запись должна включать модель устройства, серийный номер, роль порта, MAC-адрес, IP-адрес, подсеть, шлюз, VLAN, имя коммутатора, порт коммутатора, метку кабеля, режим аварийного переключения, политику мониторинга, разрешённый источник управления и ответственного за обслуживание.

Эта информация помогает будущим техническим специалистам понять, почему устройство было подключено определённым образом. Она также помогает при аудитах, расследовании инцидентов и расширении системы.

Документация должна обновляться после каждого изменения. Устаревшие записи могут быть хуже их отсутствия, потому что они могут заставить инженеров доверять неверной информации.

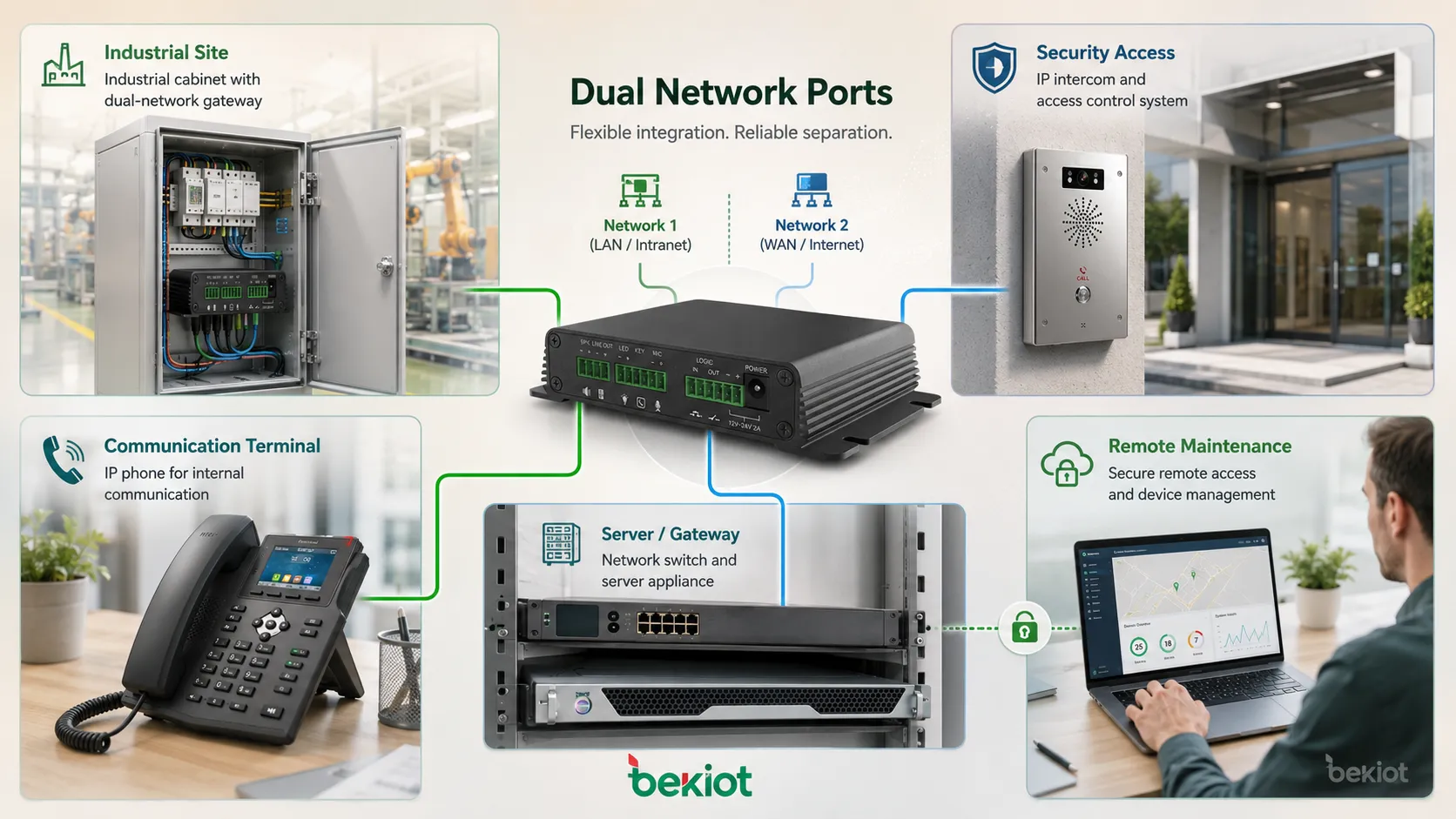

Применение на промышленных объектах

Промышленные системы могут использовать два интерфейса для отделения трафика управления производством от доступа к управлению, подключения к резервированным коммутаторам или предоставления локального диагностического доступа. Это помогает уменьшить перебои при обслуживании и повысить эксплуатационную надёжность.

В суровых условиях физическая защита особенно важна. Кабельные вводы, экранирование, компоновка шкафа, заземление и защита от перенапряжений могут влиять на стабильность сети.

Окна обслуживания могут быть ограничены, поэтому удалённая диагностика и надёжные резервные пути могут сократить потребность в повторных выездах на объект.

Применение в корпоративных системах и системах безопасности

Корпоративные устройства могут использовать отдельные порты для доступа пользователей, внутреннего соединения, мониторинга, управления или резервных каналов. Это распространено в серверах, системах хранения, брандмауэрах, контроллерах и оборудовании филиальных сетей.

Системы безопасности могут разделять трафик камер, данные контроля доступа, интеграцию сигнализации и пути администрирования. Это снижает перегрузку и способствует более чёткой политике доступа.

В таких средах развёртывание двух портов должно согласовываться с сегментацией VLAN, правилами брандмауэра, контролем учётных данных и платформами мониторинга.

Применение в граничных и удалённых системах

Граничные устройства часто работают за пределами традиционных центров обработки данных. Они могут подключать локальное оборудование с одной стороны и глобальную сеть с другой. Второй интерфейс может упростить локальный доступ, ввод в эксплуатацию или резервное подключение.

Удалённые объекты могут зависеть от ограниченных сетевых ресурсов. Если один канал используется для операций, а другой — для обслуживания или аварийного переключения, группы поддержки могут реагировать быстрее, когда основной путь становится нестабильным.

Это полезно для удалённого мониторинга, объектов коммунального хозяйства, транспортных сооружений, энергетических станций, уличных шкафов и распределённых узлов обслуживания.

Риски проектирования

Первый риск — случайное соединение мостом. Если две сети соединены через устройство без чёткой маршрутизации или контроля брандмауэра, трафик может просочиться между зонами или создать петли.

Второй риск — неоднозначность маршрутизации. Если оба интерфейса имеют шлюзы по умолчанию, устройство может отправлять обратный трафик через неправильный интерфейс, если не поддерживается и не настроена маршрутизация на основе политик.

Третий риск — ложное резервирование. Два порта, подключённые к одному коммутатору, одному источнику питания, одной патч-панели и одному аплинку, могут не обеспечить реальной отказоустойчивости.

Четвёртый риск — недокументированный доступ. Второй порт, используемый для обслуживания, может стать неконтролируемым чёрным ходом, если он не записан и не защищён.

Метод развёртывания на основе лучших практик

Начните с определения назначения каждого интерфейса. Затем нарисуйте физический и логический путь перед прокладкой кабеля. Определите порты коммутатора, VLAN, IP-подсети, шлюзы, разрешённые службы и ожидаемое поведение при отказах.

Настройте устройство и коммутаторы согласованно. Избегайте включения агрегирования, транкинга, мостов или маршрутизации с несколькими шлюзами, если только этого явно не требует системный проект.

Маркируйте кабели и порты сразу после установки. Запишите настройки в документ по обслуживанию. Проверьте основной доступ, дополнительный доступ, аварийное переключение, ограничения управления и оповещения мониторинга.

После ввода в эксплуатацию запланируйте регулярные проверки работоспособности. Не следует игнорировать второй интерфейс только потому, что основная служба работает нормально.

Направление будущего развития

По мере расширения граничных вычислений, промышленного интернета вещей, платформ безопасности и распределённых систем связи устройства с двумя интерфейсами останутся полезными. Спрос смещается от простых дополнительных портов к управляемому резервированию, безопасному разделению и автоматической видимости состояния сети.

Больше систем могут поддерживать расширенные режимы объединения, маршрутизацию на основе политик, удалённую диагностику, бесконтактную настройку и централизованный мониторинг обоих интерфейсов. Это упростит развёртывание, но также потребует более чётких эксплуатационных стандартов.

Долгосрочная ценность зависит от дисциплинированного проектирования. Два порта могут повысить надёжность и гибкость, но только когда сетевой план, модель безопасности и процесс обслуживания согласованы.

Два сетевых порта обеспечивают реальную ценность при развёртывании, когда они рассматриваются как запланированные сетевые роли, а не как два взаимозаменяемых разъёма. Их преимущества зависят от дизайна маршрутизации, конфигурации коммутатора, политики безопасности, документации и планового обслуживания.

Часто задаваемые вопросы

Могут ли два порта использовать один и тот же IP-адрес?

Обычно нет. Отдельные физические интерфейсы не должны совместно использовать один и тот же IP-адрес, если только устройство не использует поддерживаемый механизм объединения, моста или аварийного переключения, предназначенный для такого поведения.

Почему устройство теряет доступ после подключения обоих интерфейсов?

Причиной может быть конфликт маршрутизации, дублирование подсети, неправильный шлюз по умолчанию, предотвращение петель коммутатора, несоответствие VLAN или неподдерживаемый двухпортовый режим.

Следует ли оставлять резервный порт отключённым?

Обычно нет, если он предназначен для автоматического аварийного переключения. Резервный путь должен быть подключён, отслеживаться и тестироваться. Если он только для локального обслуживания, он должен быть чётко промаркирован и защищён.

Всегда ли агрегирование каналов лучше аварийного переключения?

Нет. Агрегирование может улучшить пропускную способность или отказоустойчивость в некоторых случаях, но требует поддержки коммутатора и правильной конфигурации. Аварийное переключение может быть проще и более подходить для многих полевых устройств.

Что следует проверять при плановом осмотре?

Проверяйте состояние канала, скорость, счётчики ошибок, состояние кабеля, журналы коммутатора, поведение аварийного переключения, IP-конфигурацию, версию прошивки, правила доступа и точность документации.
