KVM расшифровывается как Клавиатура, Видео, Мышь. В традиционных аппаратных комнатах система KVM позволяет операторам управлять несколькими серверами или компьютерами через общие дисплеи, клавиатуры и мыши. Это сокращает повторное развертывание оборудования и делает управление серверами более централизованным.

Распределенная система KVM расширяет эту идею, объединяя управление KVM с кодированием, декодированием и сетевой передачей аудио и видео. Вместо ограничения коротким расстоянием внутри одной стойки видеосигналы и данные управления могут передаваться через IP-сеть или оптоволоконную сеть. Это позволяет совместно использовать, переключать, отображать и управлять компьютерными источниками в командных центрах, диспетчерских, переговорных комнатах и средах с большими экранами.

От традиционной KVM к сетевым операциям

Традиционная система KVM обычно предназначена для локального управления серверами. Один оператор может управлять несколькими компьютерами или серверами, переключая сигналы клавиатуры, мыши и дисплея. Это удобно в серверных комнатах, но расстояние, гибкость и возможности отображения ограничены.

Распределенная архитектура меняет структуру. Со стороны видеоисточника кодер преобразует сигнал экрана компьютера в сетевой поток. Например, выход HDMI компьютера может быть подключен к кодеру и передан по сети. На стороне отображения декодер получает сетевой видеопоток и выводит его на монитор, видеостену или экран большого размера.

Благодаря такой конструкции видеоисточники больше не должны физически находиться близко к месту отображения. Операторы могут вызывать разные экраны компьютеров, отображать их на разных экранах, копировать один и тот же источник в несколько мест или управлять удаленными источниками через централизованный интерфейс.

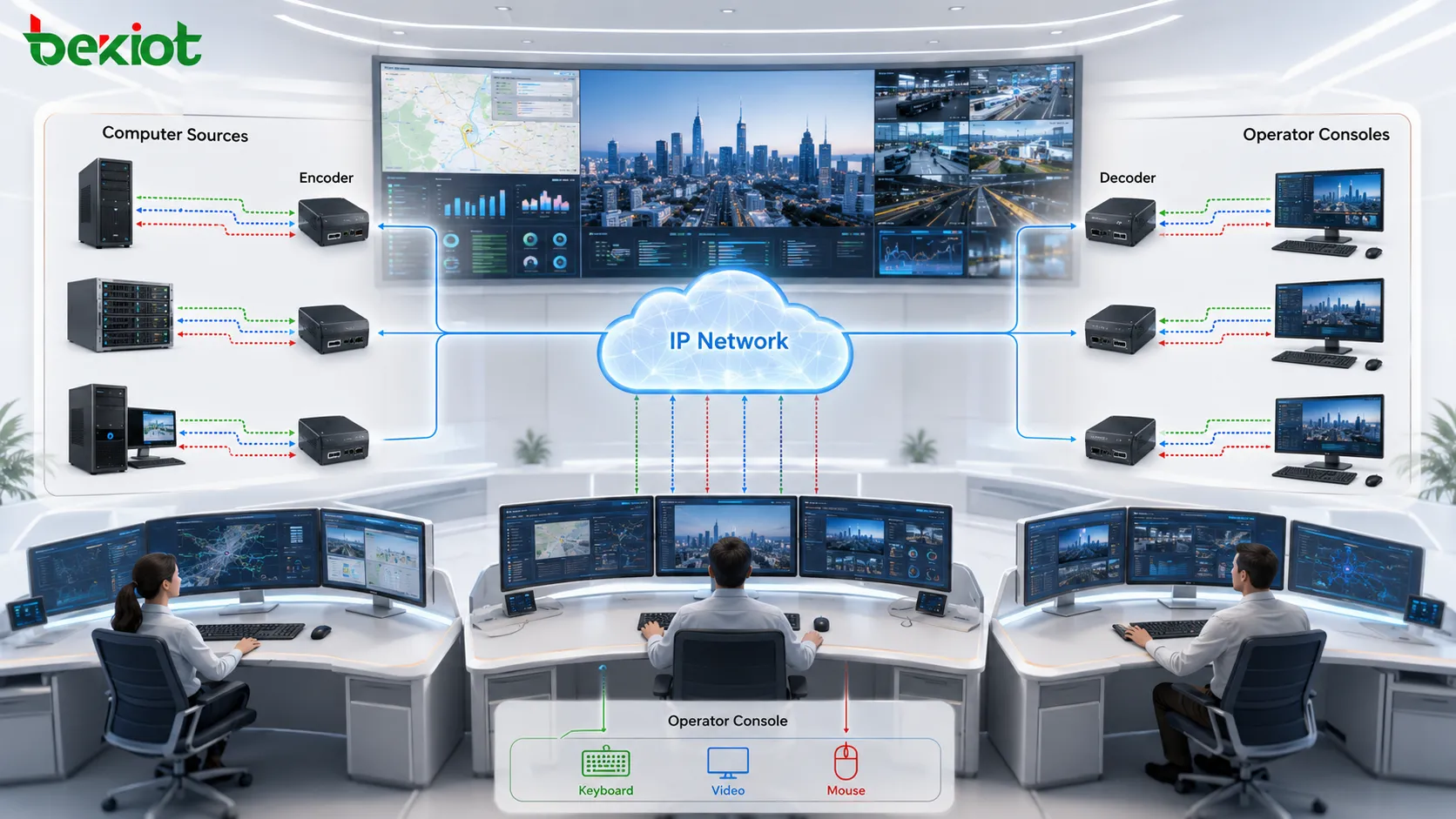

Основные строительные блоки

Базовая структура распределенной системы KVM состоит из кодеров, декодеров и передающей сети. Кодеры размещаются рядом с компьютером, сервером, рабочей станцией или источником сигнала. Декодеры размещаются рядом с устройствами отображения. Сеть соединяет обе стороны и передает видео, аудио, данные клавиатуры, мыши и управления.

В простом проекте этого может быть достаточно для передачи сигнала «точка-точка» или «точка-многоточка». В более крупном проекте система также будет включать управляющее программное обеспечение, управление видеоматрицей, обработку видеостен, централизованное управление, управление разрешениями, маршрутизацию сигналов и интеграцию со сторонними платформами.

Вот почему распределенную систему KVM не следует понимать только как группу кодеров и декодеров. В средах командования и управления она становится полноценной платформой визуального взаимодействия, объединяющей переключение видео, удаленное управление, отображение на большом экране, связь систем и управление рабочими процессами оператора.

Варианты передачи по IP и оптоволокну

Многие распределенные системы используют IP-сети, потому что они гибкие, масштабируемые и их легче интегрировать с существующей сетевой инфраструктурой. Передача на основе IP позволяет развертывать устройства в разных комнатах, на этажах, в зданиях или зонах управления, если конструкция сети поддерживает требуемую пропускную способность и задержку.

Для проектов, требующих более высокой пропускной способности, меньшей задержки и более стабильной передачи на большие расстояния, могут использоваться распределенные системы на основе оптоволокна. Оптоволоконная передача распространена в командных залах, средах отображения с высоким разрешением и крупных центрах управления, где важны качество сигнала и скорость реагирования.

Однако развертывание оптоволокна обычно требует специальной прокладки кабелей и более высоких затрат на строительство. Поэтому выбор между IP и оптоволокном должен основываться на разрешении сигнала, требованиях к задержке, масштабе проекта, состоянии здания и планах долгосрочного расширения.

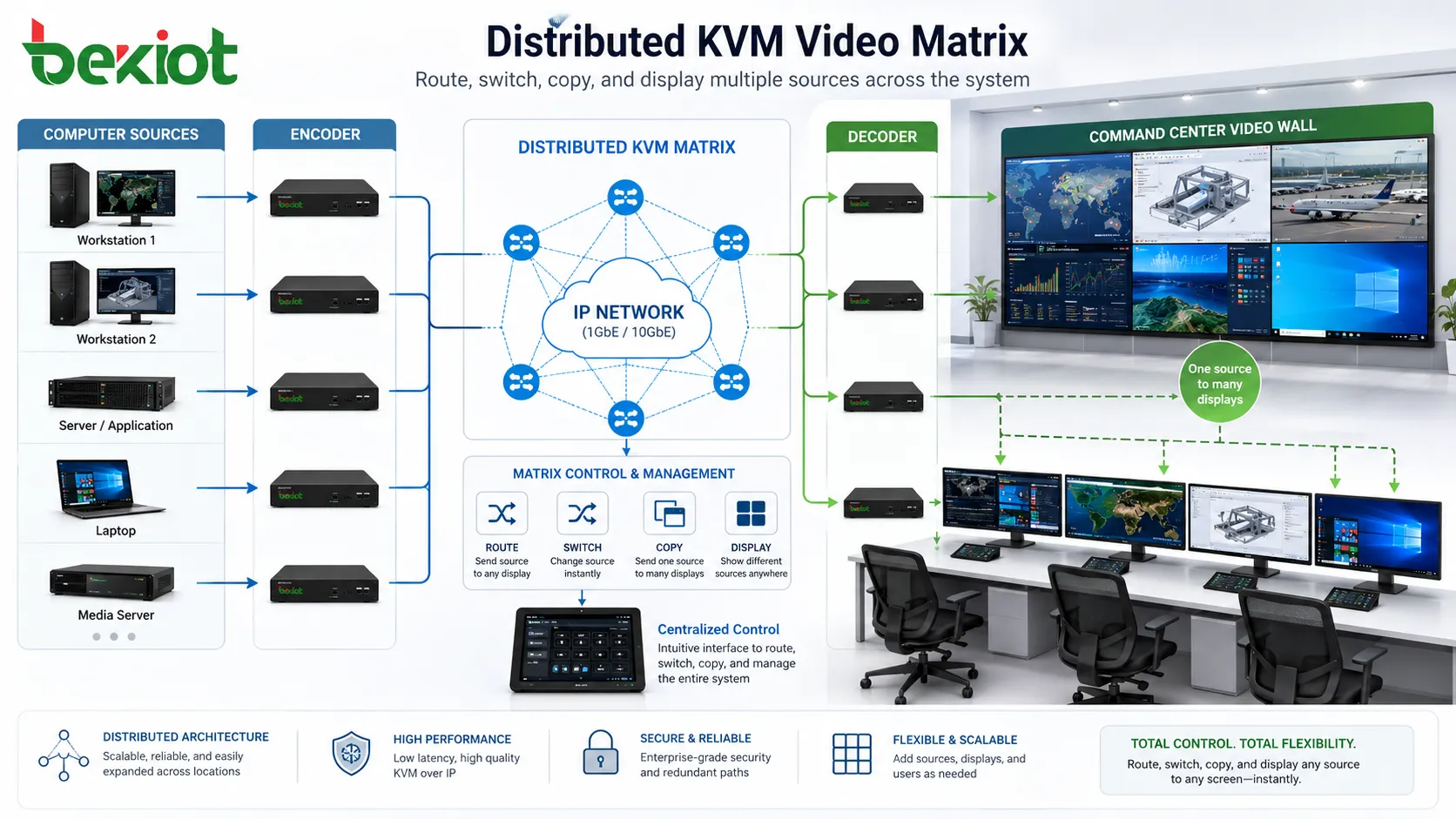

Унифицированное переключение через управление видеоматрицей

Когда проект включает множество видеовходов и выходов, системе нужен способ управлять маршрутизацией сигналов. Здесь важно управление видеоматрицей. Видеоматрица организует различные видеоисточники и устройства отображения в управляемую структуру «вход-выход».

С помощью управления матрицей операторы могут отправлять любой авторизованный видеоисточник на любой экран в распределенной системе. Они могут переключать источники, дублировать источник на несколько дисплеев, назначать экраны разным пользователям или управлять распределением источников на основе оперативных потребностей.

Эта возможность особенно полезна в командных центрах, диспетчерских трафика, энергодиспетчерских, комнатах наблюдения и промышленных операционных центрах. Операторам часто нужно сравнивать несколько источников, делиться ключевой информацией на большом экране или быстро переключаться с рутинного мониторинга на реагирование на чрезвычайные ситуации.

Обработка большого экрана и визуальный макет

Распределенные системы KVM часто используются в командных центрах и диспетчерских, где отображение на большом экране является ключевым требованием. В этих средах операторам может потребоваться показывать несколько систем на одной стене отображения, разделять экран на несколько окон или свободно перемещать видеоокна по экрану.

Оборудование или программное обеспечение для обработки видеостен может поддерживать такие функции, как сращивание, оконный режим, перемещение, опрос, переключение макетов и представление нескольких источников. Это позволяет одному большому экрану одновременно отображать видеонаблюдение, рабочие столы компьютеров, карты ГИС, информационные панели данных, контент конференций и экстренную информацию.

По сравнению с простой проекцией экрана, обработка видеостен дает командному центру более гибкую визуальную организацию. Во время обычной работы экран может показывать стандартные панели управления. Во время инцидента макет можно быстро изменить, чтобы выделить ключевые потоки камер, экраны рабочих станций, карты или контент удаленных консультаций.

Уровень управления для устройств и рабочих процессов оператора

Полноценной системе также нужен уровень управления. Часть этого уровня управления происходит от традиционных центральных систем управления. Через последовательные порты, IP-управление, RS-485 или другие методы управления система может управлять аудио- и видеооборудованием, освещением, кондиционерами, проекторами, экранами отображения и другими устройствами в помещении.

Другая часть уровня управления сосредоточена на рабочих процессах оператора KVM. Пользователям может потребоваться вызвать видеоисточники, удаленно управлять компьютерами, копировать экран на другой дисплей, запускать аудио- или видеосвязь, переключать макеты или назначать источники разным рабочим местам операторов. Эти функции обычно требуют специального программного обеспечения и сервера управления.

Управление разрешениями также важно. Не каждый оператор должен управлять каждым компьютером или отображать каждый источник. Хорошо спроектированная система должна поддерживать роли пользователей, права доступа, группировку источников, записи операций и политики управления, чтобы управление оставалось безопасным и отслеживаемым.

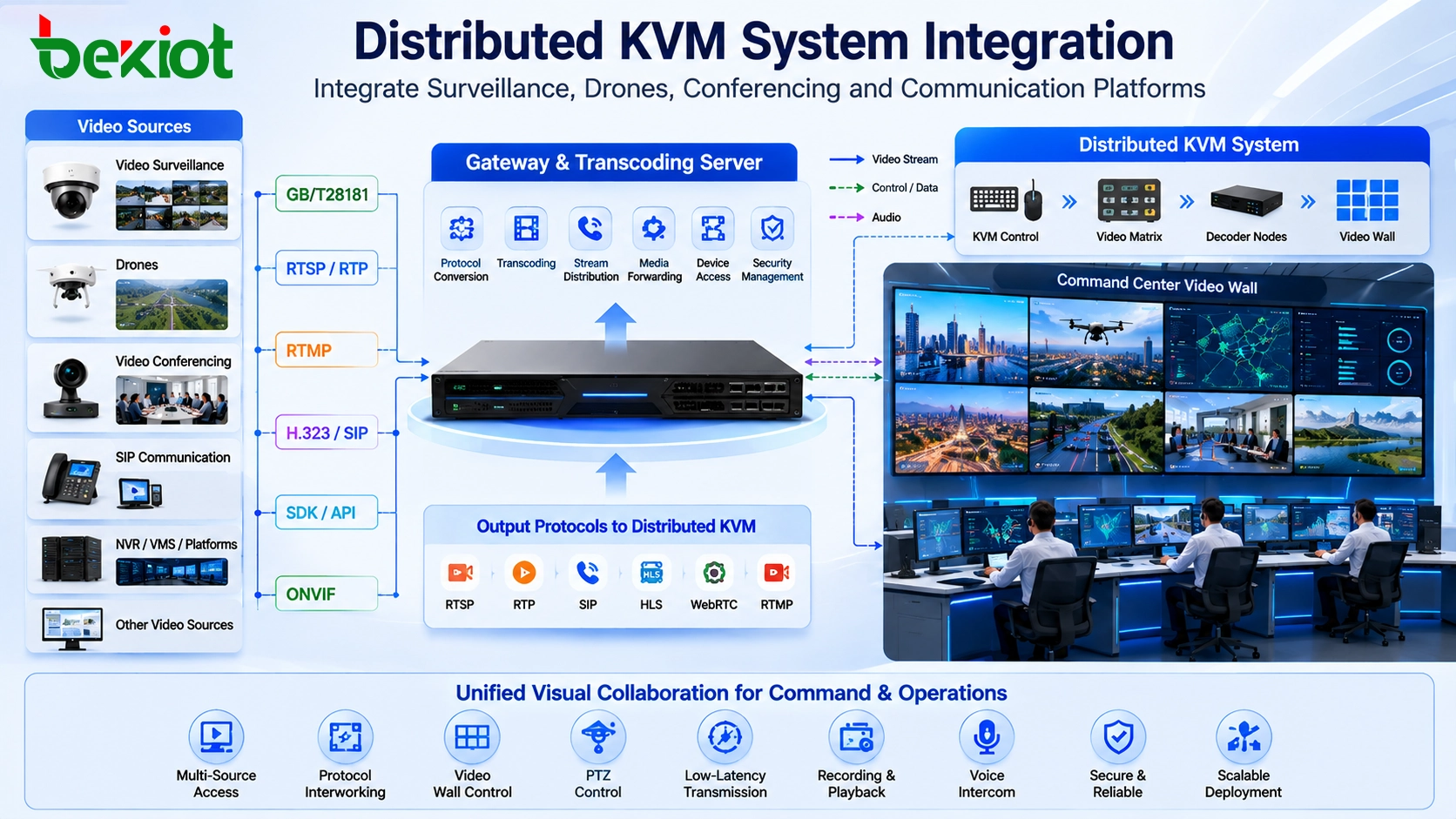

Интеграция с внешними видео- и коммуникационными системами

В реальных проектах командных центров распределенная система KVM редко работает в одиночку. Возможно, ей потребуется подключиться к платформам видеонаблюдения, системам видеоконференцсвязи, видео с дронов, системам экстренной связи, диспетчерским платформам и другим сторонним приложениям.

Эти внешние системы часто используют разные форматы мультимедиа и протоколы передачи. Например, видеонаблюдение и видео с дронов могут доставляться как потоки RTSP или RTP. Платформы связи могут использовать SIP. Некоторые системы могут использовать меньшие или сжатые видеопотоки, в то время как распределенные системы отображения часто требуют более качественных потоков для презентации на большом экране.

Видеошлюз или сервер транскодирования может помочь решить эту проблему. Он может принимать внешние видеоисточники, преобразовывать форматы потоков, адаптировать битрейты и обеспечивать преобразование протоколов, например SIP в RTSP или RTSP в SIP. Это упрощает отображение и управление видео с разных платформ для распределенной системы KVM.

Почему транскодирование важно в командных средах

Транскодирование видео полезно, когда разные системы предъявляют разные требования к видеопотокам. Система связи или диспетчеризации может использовать поток с более низким битрейтом для связи в реальном времени, в то время как распределенной видеостене может потребоваться более качественный поток для четкого отображения на большом экране.

Используя уровень транскодирования, проект может уменьшить проблемы совместимости между системами. Внешнее видео может быть преобразовано в формат, который распределенная система KVM может декодировать и отображать. В то же время видео из распределенной системы может быть адаптировано для платформ связи, удаленных пользователей или других бизнес-приложений.

Это важно для командных центров, которые сочетают локальную визуализацию, удаленное взаимодействие, видеоконференции, видеонаблюдение и диспетчерскую связь. Цель состоит не только в том, чтобы отображать видео, но и в том, чтобы сделать видеоресурсы полезными в разных операционных рабочих процессах.

Где эта архитектура наиболее полезна

Распределенные системы KVM подходят для командных центров, диспетчерских центров, комнат управления, центров обработки данных, залов видеоконференций, центров экстренного реагирования, диспетчерских трафика, центров управления энергетикой, промышленных комнат мониторинга и центров управления безопасностью.

Эти среды обычно имеют несколько общих потребностей. Им требуется много компьютерных источников, несколько рабочих мест операторов, визуализация на большом экране, быстрое переключение, безопасное управление и интеграция с другими аудио- и видеосистемами. Распределенная архитектура может удовлетворить эти потребности лучше, чем традиционная локальная разводка сигналов.

Система также полезна, когда операторам нужен гибкий доступ к разным рабочим станциям. Пользователь может сидеть за одной консолью и вызывать разные компьютеры или видеоисточники в соответствии с разрешением. Это улучшает использование пространства, уменьшает сложность кабелей и поддерживает централизованное управление.

Планирование перед развертыванием

Перед проектированием распределенной системы KVM проектная группа должна подтвердить количество источников сигнала, терминалов отображения, рабочих мест операторов, масштаб видеостены, требования к управлению, состояние сети, требования к разрешению и ожидаемые задержки.

Планирование сети особенно важно. Передача видео высокого разрешения может потребовать большой пропускной способности и стабильной производительности переключения. Если система использует IP-сети, следует тщательно оценить коммутаторы, планирование VLAN, стратегию многоадресной или одноадресной рассылки, а также политики сетевой безопасности.

Требования к интеграции также следует уточнить на раннем этапе. Если системе необходимо подключаться к платформам видеонаблюдения, видеоконференций, дронов, SIP-связи или диспетчеризации, требуемые протоколы, форматы потоков и методы транскодирования должны быть подтверждены до начала строительства.

Преимущества распределенной конструкции

Первое преимущество — гибкость. Видеоисточники и дисплеи могут располагаться в разных местах и соединяться через сеть. Это облегчает расширение и модификацию системы.

Второе преимущество — централизованный контроль. Операторы могут управлять многими источниками и дисплеями через программное обеспечение, матричное управление и настройки разрешений, вместо того чтобы полагаться только на фиксированную физическую проводку.

Третье преимущество — более сильное визуальное взаимодействие. Обработка большого экрана, оконные макеты, копирование источников и многодисплейный показ помогают командным группам более эффективно обмениваться информацией.

Четвертое преимущество — лучшая системная интеграция. Через шлюзы и серверы транскодирования внешнее видеонаблюдение, конференции, видео с дронов, SIP-связь и потоки RTSP/RTP могут быть подключены к одной и той же визуальной операционной среде.

Заключение

Распределенная система KVM сочетает управление клавиатурой, видео и мышью с сетевой передачей аудио и видео. Ее основные компоненты включают кодеры, декодеры, сетевую инфраструктуру, управление видеоматрицей, обработку видеостен, управляющее программное обеспечение, серверы управления и интеграционные шлюзы.

По сравнению с традиционными системами KVM, распределенная архитектура обеспечивает большую гибкость, большее расстояние передачи, больше вариантов отображения и более сильную интеграционную способность. Она особенно подходит для командных центров, диспетчерских, переговорных комнат и других профессиональных сред, требующих централизованного управления и визуализации на большом экране.

Успешное решение зависит не только от выбора устройств. Оно требует четкого понимания видеоисточников, требований к отображению, рабочих процессов управления, пропускной способности сети, целевых задержек, интеграции внешних систем и будущего расширения. При правильном планировании распределенная система KVM может стать визуальной и операционной основой современной командной среды.
