Во многих проектах радиосвязи командам в разных регионах необходимо разговаривать друг с другом, хотя их рации ограничены дальностью радиопокрытия. Когда две рабочие зоны находятся далеко друг от друга, прямая радиосвязь может быть невозможна. Традиционные методы часто требуют сложного развертывания ретрансляторов, строительства частной сети или глубокой системной интеграции.
Более практичный подход — использовать ROIP-шлюз для преобразования радиоголоса в передачу голоса по IP. При такой архитектуре радиоканалы в разных местах могут сопоставляться и соединяться через существующую IP-сеть, позволяя пользователям на Площадке A и Площадке B общаться так, как если бы они работали в одной радиосистеме.
Почему дальней радиосвязи нужен другой подход
Рации эффективны для локальной групповой связи, но их покрытие ограничено мощностью передачи, рельефом, высотой антенны, препятствиями от зданий и доступностью ретрансляторов. Когда две команды находятся далеко друг от друга, например на двух промышленных объектах, в двух городах, на двух участках тоннеля или в двух региональных операционных центрах, обычная радиосвязь не всегда может покрыть это расстояние.
В такой ситуации обычно есть несколько технических вариантов. Один метод — построить систему из нескольких ретрансляторов. Другой метод — соединить две полноценные радиосистемы через коммуникационную платформу на базе IP. Оба варианта могут работать, но они могут потребовать инженерного проектирования, сетевого планирования, проверки совместимости оборудования и более высоких затрат на внедрение.
Для проектов с небольшим количеством фиксированных каналов ROIP-шлюз может предложить более простой путь. Он не требует замены существующих радиостанций, изменения привычек пользователей или перестройки всей системы связи. Вместо этого он соединяет выбранные радиоканалы из разных мест и передает голос через IP-каналы.
Сценарий решения: две площадки, четыре канала, расстояние 100 км
Рассмотрим типовой проект. Площадка A и Площадка B уже имеют собственные радиосистемы. Каждая площадка использует четыре радиоканала для разных команд, таких как охрана, обслуживание, эксплуатация и аварийное реагирование. Между площадками около 100 км, но между ними доступно сетевое соединение.
Цель проекта проста: пользователи Канала 1 на Площадке A должны иметь возможность говорить с пользователями Канала 1 на Площадке B. Канал 2 должен соединяться с Каналом 2, Канал 3 с Каналом 3, а Канал 4 с Каналом 4. Полевые пользователи должны продолжать использовать свои существующие рации и мобильные радиостанции без изменения ежедневной работы.

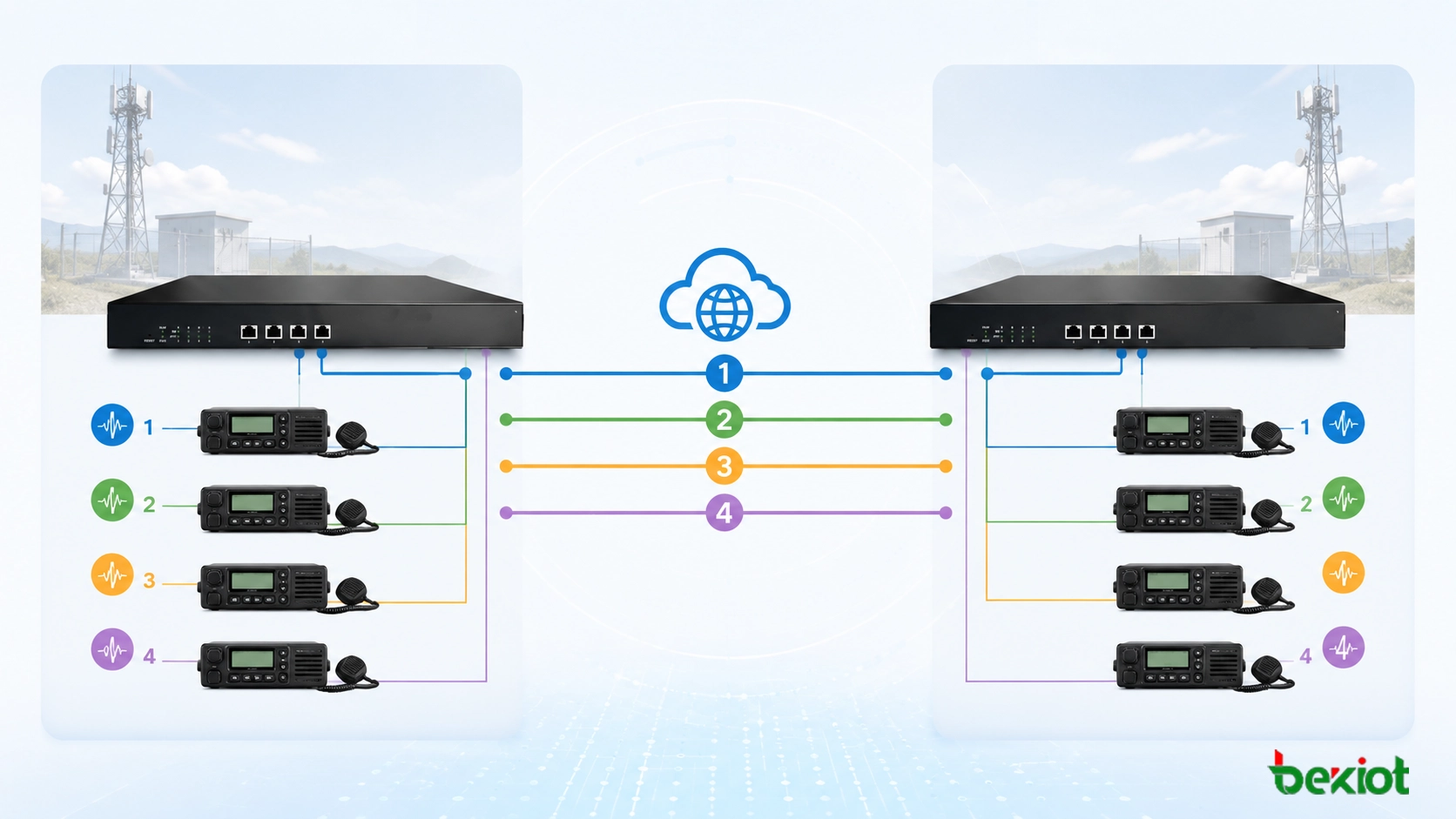

Для этого на Площадке A можно развернуть один 4-портовый ROIP-шлюз, а на Площадке B — другой 4-портовый ROIP-шлюз. Каждый шлюз подключается к четырем мобильным или базовым радиостанциям с помощью индивидуальных кабелей. Эти радиостанции работают как точки доступа со стороны радио для четырех локальных каналов.
Как работает архитектура
ROIP-шлюз подключается к радиотерминалам через индивидуальные аудио- и управляющие кабели. Он принимает голос от радиостанции, преобразует аудио в передачу голоса по IP и отправляет его на шлюз на другой площадке. На принимающей стороне удаленный шлюз выводит аудио на соответствующую радиостанцию, которая затем передает голос в локальный радиоканал.
Когда пользователь говорит на Канале 1 на Площадке A, радиостанция Площадки A принимает голос, ROIP-шлюз преобразует и пересылает его через IP-сеть, а шлюз Площадки B отправляет голос на радиостанцию Канала 1 на Площадке B. Пользователи, слушающие Канал 1 на Площадке B, слышат сообщение. Та же логика работает и в обратном направлении, поэтому связь является двусторонней.
Такое сопоставление каналов создает предсказуемую структуру связи. Операторам не нужно управлять сложными правилами маршрутизации в повседневной работе. Каждая радиогруппа сохраняет исходную идентичность канала, а ROIP-шлюз выполняет межрегиональную передачу в фоновом режиме.
Обнаружение несущей повышает скорость реакции
Важная техническая деталь — метод запуска. Некоторые решения радиосоединения используют VOX или VAD, то есть система обнаруживает голосовую активность и затем активирует передачу. Этот метод удобен, но может вызывать задержку, обрезание первых слогов или ложные срабатывания в шумной среде.
Более отзывчивый метод — использовать обнаружение несущей или соответствующий радиосигнальный вход от подключенной мобильной радиостанции. Когда радиостанция принимает действительный сигнал несущей, шлюз может немедленно активировать удаленный путь передачи. Это помогает снизить задержку и обеспечивает более стабильный опыт push-to-talk.
Для межрегиональной радиосвязи низкая задержка имеет значение. Полевые пользователи ожидают, что радиосвязь будет ощущаться прямой и естественной. Запуск по несущей делает межсоединение более подходящим для диспетчеризации, охраны, координации аварийных действий и промышленных операций, где важна быстрая реакция.
Где Becke Telcom подходит для такого типа проекта
Becke Telcom можно рассматривать, когда клиентам нужно практичное решение радио-в-IP для промышленных объектов, транспортных сетей, групп аварийного реагирования, логистических площадок, энергетических объектов или региональных диспетчерских систем. ROIP-шлюз Becke Telcom может помочь соединить существующие радиоресурсы с IP-связью, диспетчерскими платформами или рабочими процессами командного центра.
В проектах с несколькими фиксированными каналами такая модель, как BK-ROIP4 ROIP Gateway, может использоваться как часть простой и масштабируемой межсоединительной линии. Итоговая конфигурация должна выбираться по количеству радиоканалов, требованиям к кабельным интерфейсам, методу управления PTT, состоянию сети, требованиям резервирования и требованиям интеграции диспетчеризации.
Хорошее межрегиональное радиорешение должно защищать существующие инвестиции в радиосвязь, одновременно улучшая дальность связи, скорость реакции и операционную координацию.
Практические преимущества для системных интеграторов
Такой подход с ROIP-шлюзом привлекателен для системных интеграторов, потому что снижает потребность в глубокой программной доработке. Развертывание сосредоточено на стыковке со стороны радио, IP-связности, сопоставлении каналов и проверке качества голоса. Для проектов с четкими и фиксированными требованиями к каналам инженерную нагрузку проще контролировать.
Он также помогает избежать ненужной замены платформы. У многих клиентов уже есть радиостанции, каналы, команды и рабочие процедуры. ROIP-шлюз позволяет оставить существующую систему активной и добавить возможность межрегиональной связи.
Для поэтапных проектов эта архитектура гибкая. На первом этапе можно соединить только две площадки и четыре канала. Позже систему можно расширить на большее число площадок, большее число каналов, доступ к диспетчерской консоли, запись, мониторинг, приоритет экстренных вызовов или интеграцию с платформой унифицированных коммуникаций.
Рекомендуемый процесс развертывания
Проверить существующие радиоканалы
Инженеры должны подтвердить, сколько радиоканалов необходимо соединить, какие радиостанции используются на каждой площадке, являются ли каналы фиксированными и требуется ли каждому каналу сопоставление один к одному или общая групповая связь.
Подтвердить требования к радиоинтерфейсам и кабелям
Для подключения ROIP-шлюза к мобильным или базовым радиостанциям часто требуются индивидуальные кабели. Команда проекта должна до установки проверить аудиовход, аудиовыход, управление PTT, обнаружение несущей, заземление, тип разъема и конфигурацию со стороны радио.
Построить IP-соединение между площадками
Двум площадкам требуется стабильное IP-сетевое соединение. Это может быть частная сеть, VPN, корпоративная WAN, оптоволоконный канал, маршрутизатор 4G/5G или другой доступный путь передачи. Перед официальным использованием следует проверить задержку сети, потери пакетов, безопасность и правила межсетевого экрана.
Сопоставить каналы и протестировать двусторонние вызовы
После установки каждый канал должен быть четко сопоставлен. Канал 1 на Площадке A должен соответствовать Каналу 1 на Площадке B и так далее. Инженеры должны проверить двустороннюю передачу голоса, задержку, уровень аудио, поведение PTT, запуск по несущей, состояние занятости и долговременную стабильность.
Типовые сценарии применения
Межрегиональные решения с ROIP-шлюзом подходят для промышленных парков, шахт, портов, логистических центров, электростанций, участков обслуживания железных дорог, дорожных служб, управления тоннелями, водоочистных сооружений, нефтехимических объектов и групп аварийного реагирования. В таких средах часто требуется, чтобы пользователи радио в разных регионах общались без замены существующих терминалов.
Решение особенно полезно, когда число каналов ограничено, а коммуникационные отношения стабильны. Например, двум удаленным площадкам может понадобиться соединить только несколько фиксированных рабочих групп. В этом случае шлюзовая схема проще в развертывании, чем сложный проект интеграции нескольких платформ.
Инженерные замечания перед сдачей проекта
Успешное развертывание должно учитывать согласование уровня аудио, усиление микрофона, уровень выхода динамика, временные параметры PTT, стабильность обнаружения несущей, настройки шумоподавления радиостанции, пропускную способность сети, электропитание, молниезащиту, заземление и доступ для обслуживания.
Команда проекта также должна определить, что произойдет при отказе одного канала связи. Для критически важных сред рекомендуются резервные сетевые каналы, запасные радиостанции, резервное питание и четкие рабочие процедуры. Если решение подключается к диспетчерской платформе, также следует запланировать права пользователей, политику записи и контроль доступа.
Перед приемкой систему следует протестировать в реальных условиях эксплуатации. Короткого лабораторного тестирования для радиопроектов недостаточно. Полевые испытания должны включать длительную связь, повторные операции PTT, шумные условия, разные положения радиостанций и сценарии колебаний сети.
Заключение
Межрегиональное соединение раций можно реализовать без замены всей радиосистемы. Развернув ROIP-шлюзы в двух местах, подключив их к существующим мобильным или базовым радиостанциям и сопоставив каналы через IP-сеть, организации могут расширить радиосвязь на большие расстояния.
Этот подход практичен для проектов с небольшим числом фиксированных каналов, стабильными бизнес-процессами и четкими требованиями к связи между площадками. Он обеспечивает более простой путь развертывания, меньшую инженерную сложность, более быструю поставку и лучшую защиту существующих инвестиций в радиосвязь. Для проектов промышленной и аварийной связи Becke Telcom может предоставить подходящие варианты ROIP-шлюзов и диспетчерской интеграции в соответствии с реальной сетевой и радиосредой.
FAQ
Для чего используется ROIP-шлюз в межрегиональной радиосвязи?
ROIP-шлюз используется для преобразования радиоголоса в передачу голоса по IP. Он позволяет радиосистемам в разных регионах общаться через IP-сеть, пока пользователи продолжают работать со своими существующими рациями или мобильными радиостанциями.
Требует ли это решение замены существующих радиостанций?
Нет. В большинстве проектов существующие радиостанции могут оставаться в эксплуатации. ROIP-шлюз подключается к мобильным или базовым радиостанциям через подходящие аудио-, PTT- и управляющие интерфейсы, поэтому пользователям не нужно менять обычные привычки работы с радио.
Сколько радиоканалов можно соединить между двумя площадками?
Количество соединяемых каналов зависит от модели шлюза и проекта. Например, четырехпортовый ROIP-шлюз может поддерживать четыре радиоканала, что подходит для сопоставления один к одному между двумя удаленными площадками.
Что следует проверить перед развертыванием решения с ROIP-шлюзом?
Инженеры должны до официального развертывания проверить радиоинтерфейсы, требования к индивидуальным кабелям, управление PTT, обнаружение несущей, уровни аудио, стабильность IP-сети, настройки межсетевого экрана, электропитание, заземление и качество полевой связи.
