Контактор переменного тока — это электрически управляемое коммутационное устройство, которое используется для подключения и отключения питания нагрузок: двигателей, насосов, компрессоров, нагревателей, групп освещения и промышленного оборудования. В шкафах управления контактор разделяет силовую цепь и цепь управления. Главные контакты проводят ток нагрузки, а катушка и вспомогательные контакты позволяют кнопкам, реле, выходам ПЛК и защитным устройствам безопасно запускать и останавливать нагрузку.
Схема подключения контактора переменного тока показывает, как соединяются эти элементы. Типовая схема обозначает входные клеммы линии, выходные клеммы нагрузки, клеммы катушки, реле перегрузки, устройства пуска и остановки, а также дополнительные вспомогательные контакты для блокировки или самоподхвата. Понимание этой структуры важно для монтажа, обслуживания, поиска неисправностей и безопасного проектирования шкафа.
Подключение контактора — это не только соединение проводов с маркированными клеммами. Правильная схема зависит от напряжения катушки, типа нагрузки, источника управляющего напряжения, защиты от короткого замыкания, защиты от перегрузки и точной схемы производителя. Поэтому реальный монтаж должен выполняться по паспорту устройства и проектному чертежу, а не только по общим принципам.
Общие схемы полезны для понимания логики цепи контактора, но окончательная установка должна соответствовать точной раскладке клемм, номиналу катушки и требованиям защиты конкретного устройства.

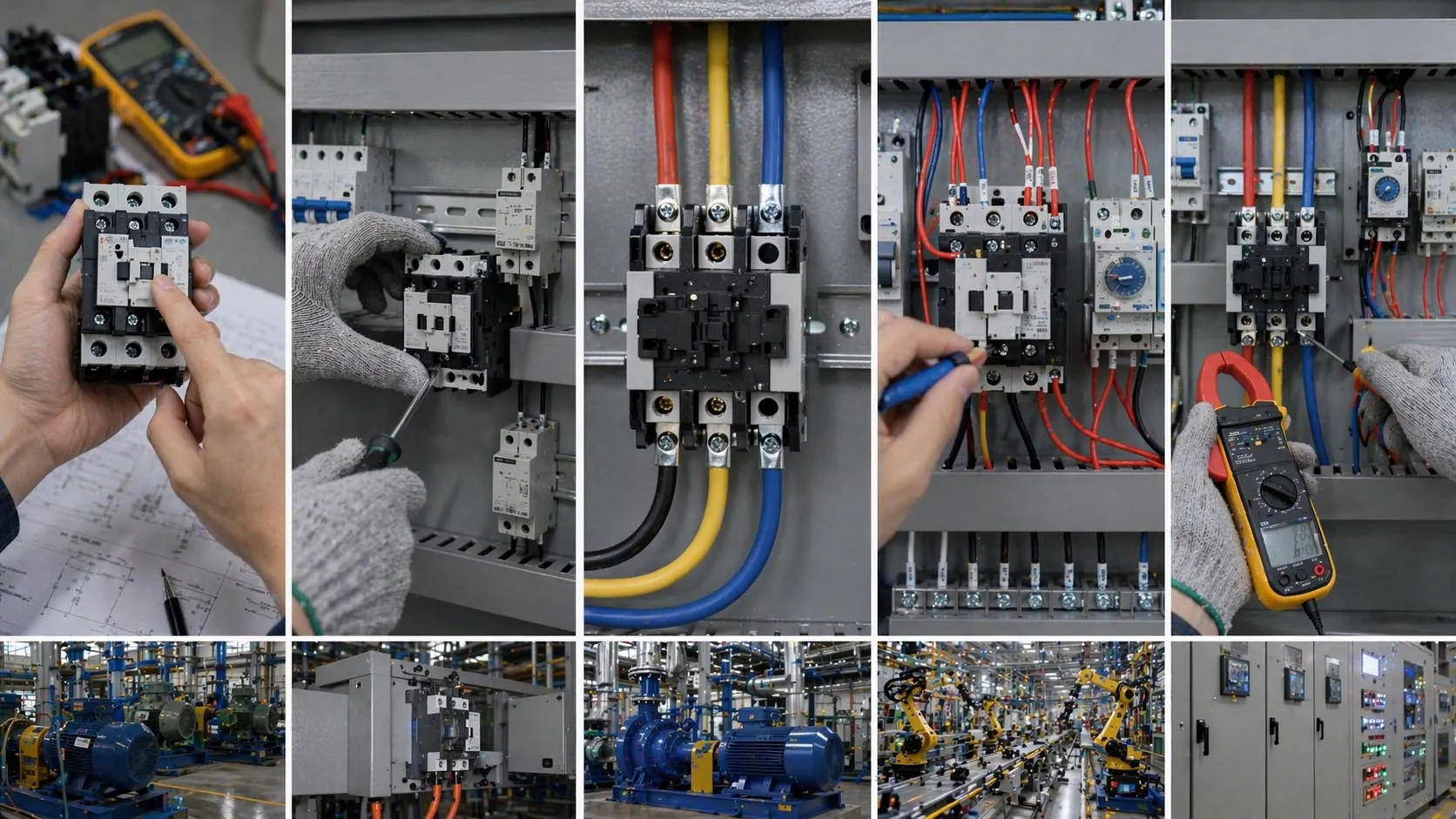

Базовая установка контактора переменного тока объединяет силовой путь для нагрузки и маломощную цепь управления для катушки и логики работы.
Что показывает схема подключения контактора переменного тока
Силовые клеммы и клеммы нагрузки
Первая часть схемы показывает основной силовой путь. У многих контакторов стандарта IEC вход питания со стороны линии обозначается как 1L1, 3L2 и 5L3, а выходная сторона — как 2T1, 4T2 и 6T3. Когда катушка контактора получает питание, главные контакты замыкаются и соединяют линию с нагрузкой. Когда катушка обесточивается, главные контакты размыкаются и отключают нагрузку.
В управлении трехфазным двигателем эти силовые полюса обычно питают реле перегрузки, а затем двигатель. В небольших или однофазных системах контактор может иметь меньше полюсов, но логика остается той же: питание входит со стороны источника и выходит на нагрузку только при срабатывании контактора.
Поэтому силовую цепь всегда нужно читать отдельно от цепи управления. Путь большого тока показывает, как коммутируется нагрузка, а цепь управления показывает, что заставляет контактор открываться или закрываться.
Клеммы катушки и вспомогательные контакты
Вторая часть схемы показывает цепь управления. На многих контакторах клеммы катушки обозначаются A1 и A2. Подача правильного управляющего напряжения на эти две клеммы возбуждает катушку и изменяет состояние контактора. В некоторых моделях с катушкой постоянного тока указывается полярность; для катушек переменного тока главное — соответствие номинальному напряжению управления.
Многие контакторы имеют вспомогательные контакты. Типичный пример — нормально открытый контакт 13/14 и нормально закрытый контакт 21/22. Они не проводят основной ток двигателя или нагревателя, а используются в цепи управления для обратной связи, блокировки, индикации или удержания.
В типовой трехпроводной схеме пуск/стоп нормально открытый вспомогательный контакт подключается параллельно кнопке пуска, создавая путь самоподхвата или удержания. После включения катушки и замыкания вспомогательного контакта контактор остается включенным после отпускания кнопки пуска, пока кнопка стоп или защитный контакт не разомкнет цепь.

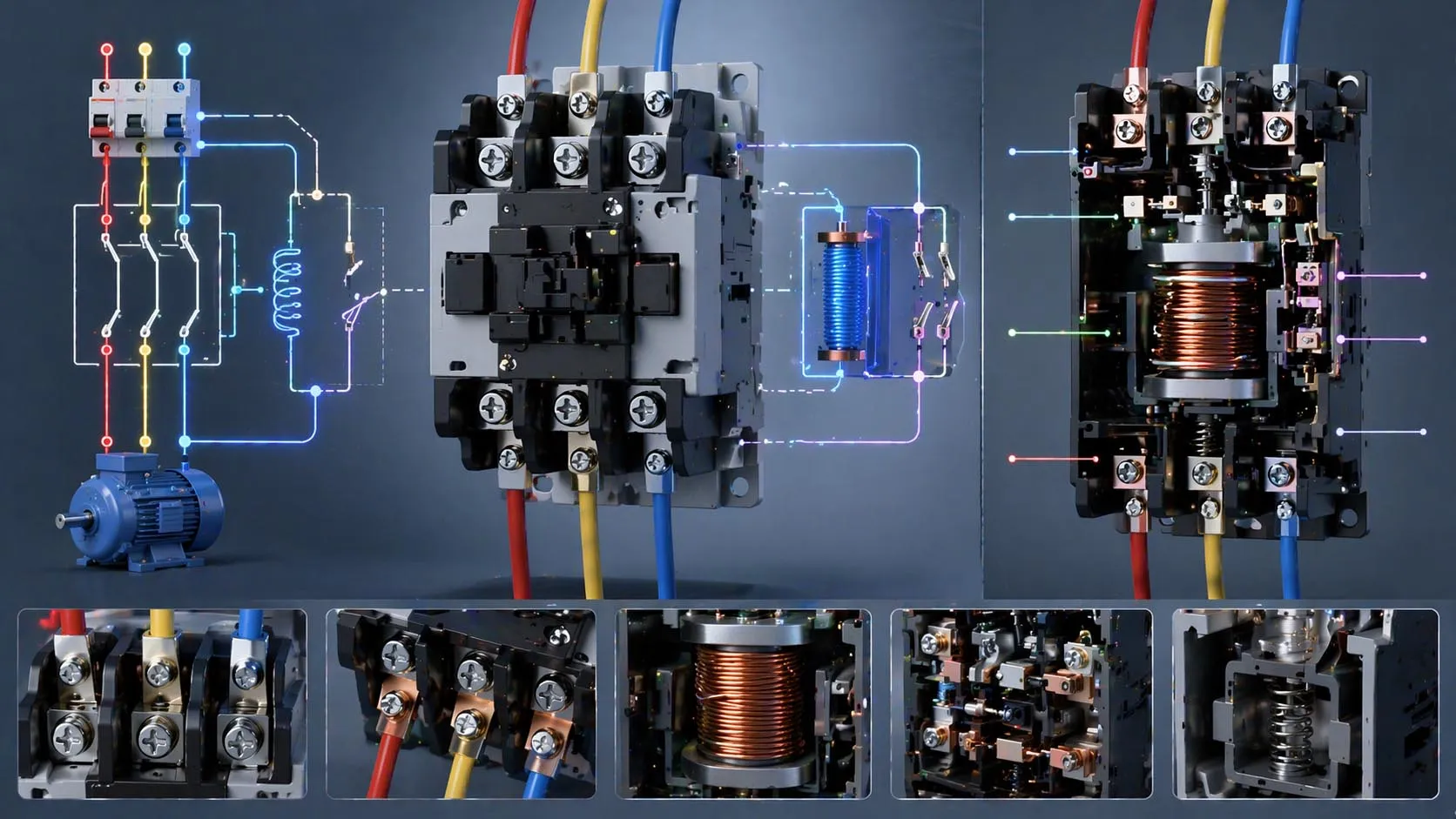

Большинство схем начинается с идентификации клемм, чтобы монтажник правильно отличал функции катушки, силовых контактов и вспомогательных цепей.
Основной принцип работы цепи контактора переменного тока
Как катушка управляет главными контактами
Принцип работы контактора прост. Когда цепь управления подает правильное напряжение на A1 и A2, электромагнитная катушка притягивает подвижный контактный механизм. Главные контакты замыкаются, а в зависимости от конструкции одновременно меняется состояние вспомогательных контактов. Когда питание катушки снимается, пружина возвращает контактор в нормальное положение.
Такая схема позволяет маломощному управляющему сигналу коммутировать значительно более мощную нагрузку. Она также позволяет управлять двигателями и оборудованием с кнопочных постов, термостатов, выходов ПЛК, таймерных реле, реле безопасности, поплавковых выключателей и удаленных устройств без прохождения полного тока нагрузки через эти компоненты.
Поскольку катушка является рабочим элементом, цепь управления должна подключаться так же внимательно, как и силовая цепь. Неверное напряжение катушки может вызвать дребезг, перегрев, отказ втягивания или повреждение контактора.
Как строится стандартная цепь пуск/стоп
Распространенная схема использует нормально закрытую кнопку стоп, нормально открытую кнопку пуск, нормально закрытый вспомогательный контакт реле перегрузки и нормально открытый контакт удержания. Питание управления проходит через контакт стоп и контакт перегрузки, затем через кнопку пуск к A1. A2 возвращается на другую сторону источника управления.
При нажатии кнопки пуск катушка включается. Одновременно контакт удержания замыкается и создает параллельный путь вокруг кнопки пуска. Контактор остается включенным после отпускания кнопки. Нажатие стоп или срабатывание перегрузки размыкает цепь управления и отключает контактор.
Такой метод широко применяется, потому что он прост, надежен и удобен для диагностики. Он четко разделяет операторское управление, защиту от перегрузки и коммутацию нагрузки.
Сам по себе контактор не защищает двигатель. В большинстве моторных цепей защита от короткого замыкания и защита от перегрузки должны добавляться отдельно и согласовываться с номиналом контактора.
Типовые шаги подключения контактора переменного тока
Шаг 1: подтвердить номинал устройства и напряжение катушки
Перед началом монтажа нужно подтвердить тип контактора, напряжение катушки, расположение полюсов, номинальный ток, категорию применения и аксессуары, например вспомогательные блоки или механические блокировки. Напряжение катушки особенно важно: цепи управления могут использовать 24 В AC, 24 В DC, 110 В AC, 120 В AC, 220–240 В AC или другие значения в зависимости от проекта шкафа.
На этом этапе также проверяют, будет ли реле перегрузки установлено непосредственно на контактор, и входят ли в проект трансформатор управления, релейный выход ПЛК, селекторный переключатель, таймер или блокировочный контакт.
Шаг 2: установить контактор и связанные устройства
Контактор должен монтироваться по инструкции производителя, обычно на DIN-рейке или монтажной панели. Реле перегрузки, клеммные блоки, кнопки, устройства защиты и кабельные каналы следует расположить так, чтобы проводка линии, нагрузки и управления была понятной и удобной для обслуживания.
Хорошая компоновка шкафа является частью правильного монтажа. Четкое физическое разделение силовых и управляющих проводников упрощает обслуживание, снижает ошибки подключения и облегчает будущий поиск неисправностей. Оно также помогает тепловому режиму и аккуратной прокладке кабелей.
Шаг 3: подключить основную силовую цепь
После безопасного отключения и проверки питающие проводники подключают к входным линейным клеммам контактора, а выходные проводники — от контактора или реле перегрузки к нагрузке. Во многих моторных пускателях линия сначала входит в контактор, затем нагрузочная сторона контактора питает реле перегрузки, а реле перегрузки питает клеммы двигателя.
Сечение проводников, момент затяжки клемм, согласование защиты и чередование фаз должны соответствовать документации оборудования и местным электротехническим нормам. Цель — не просто замкнуть путь тока, а выполнить его в соответствии с номинальным применением пускового узла.
Шаг 4: подключить цепь управления
Затем подключается цепь управления. Простой пример идет от источника управления через нормально закрытую кнопку стоп, затем через нормально закрытый вспомогательный контакт реле перегрузки, затем через нормально открытую кнопку пуск и наконец к A1. A2 возвращается к противоположной стороне источника управления.
Если используется трехпроводное управление, нормально открытый вспомогательный контакт контактора подключается параллельно кнопке пуск и формирует цепь удержания. Сигнальные лампы, блокировки, контакты таймера и разрешающие сигналы ПЛК вставляются по требуемой последовательности схемы.
Здесь особенно важна дисциплина монтажа. Неправильно поставленный вспомогательный контакт или неверный возврат управляющего напряжения может привести к тому, что цепь не запустится, не удержится или не остановится должным образом.
Шаг 5: проверить, испытать и ввести в эксплуатацию
Перед подачей питания все соединения нужно сверить с чертежом, а все клеммы затянуть с указанным моментом. Проверяются маркировка проводов, изоляция, заземление, непрерывность фаз, настройки перегрузки и механическая свобода узла контактора и реле перегрузки.
Ввод в эксплуатацию начинается с проверок цепи управления и испытаний без нагрузки или с контролируемой нагрузкой. Нужно убедиться, что остановка отключает контактор, пуск правильно удерживается при наличии цепи самоподхвата, а срабатывание перегрузки размыкает цепь управления. Финально проверяют дребезг, шум, перегрев и направление вращения двигателя.
Успешная установка зависит не только от подключения клемм; она требует проверки номиналов, аккуратной компоновки, инспекции и контролируемого ввода в эксплуатацию.
Распространенные методы подключения
Подключение пускателя прямого пуска
Одно из самых распространенных применений — прямой пуск двигателя. В этой схеме контактор подает полное линейное напряжение на двигатель при включении катушки. Реле перегрузки защищает двигатель от длительного сверхтока, а защита от короткого замыкания устанавливается выше по цепи соответствующим устройством.
Такая схема проста и эффективна для насосов, вентиляторов, конвейеров, компрессоров и обычных промышленных двигателей. Схему легко читать, потому что силовая цепь и цепь управления четко разделены.
Подключение реверсивного контактора
Реверсивное управление использует два контактора и механическую с электрической блокировкой, чтобы менять направление вращения двигателя перестановкой двух фаз. Схемы сложнее, потому что оба контактора не должны замыкаться одновременно. Поэтому в цепь управления добавляют вспомогательные блокировочные контакты.
Реверсивные цепи эффективны, но их нельзя импровизировать без правильной блокировки и рекомендаций производителя. Такое подключение требует большего внимания, чем простой нереверсивный пускатель.
Управление контактором от ПЛК или реле
В современных шкафах контакторы часто управляются выходами ПЛК, промежуточными реле, таймерными реле или сигналами автоматизации зданий, а не только ручными кнопками. Принцип остается тем же: внешнее устройство подает или снимает питание катушки, а разрешающие и защитные контакты остаются последовательно в цепи катушки.
Это облегчает интеграцию в автоматизированные системы, но схема должна ясно показывать полевую проводку и логику управления, чтобы обслуживающий персонал понял, где находится неисправность: в силовой цепи, аппаратуре управления или последовательности автоматизации.
Советы по установке и проверки обслуживания
Держать силовую и управляющую проводку в порядке
Хорошие установки контакторов проще обслуживать, потому что они понятны. Линейные проводники, провода двигателя и малые управляющие провода должны быть аккуратно проложены и единообразно промаркированы. Вспомогательные контакты, контакты перегрузки и выводы катушки должны легко распознаваться, что сокращает время диагностики и снижает риск будущих ошибок.
По возможности следует соблюдать единый стандарт шкафа по нумерации клемм, наконечникам, цветам проводов и маркировке компонентов. Хорошая документация часто предотвращает больше простоев, чем отдельная модернизация оборудования.
Проверять настройки реле перегрузки
Если используется реле перегрузки, оно должно настраиваться по току полной нагрузки двигателя и проекту защиты, а не наугад. Его нормально закрытый вспомогательный контакт часто ставится в цепь катушки, чтобы при перегрузке снять питание катушки и открыть контактор. Неверная настройка вызывает ложные отключения или недостаточную защиту.
После ввода в эксплуатацию полезно проверить, что путь срабатывания перегрузки работает правильно, а процедура сброса понятна обслуживающей команде.
Осматривать нагрев, дребезг и износ контактов
При обслуживании нужно искать ослабленные клеммы, изменение цвета, перегрев, необычный шум катушки, износ контактов и загрязнение. Дребезг часто указывает на низкое напряжение управления, слабое питание катушки, ослабленную проводку или неправильный выбор катушки. Следы тепла возле клемм могут означать слабую затяжку, перегруженные проводники или неверный подбор устройства.
Контакторы являются электромеханическими устройствами, поэтому регулярный осмотр важен. Многие отказы можно предотвратить, если обнаружить изношенные вспомогательные блоки, поврежденные катушки или плохие соединения до остановки производства.
Большинство проблем контакторов вызвано не самой схемой, а неподходящим напряжением катушки, ослабленными клеммами, неправильными настройками защиты или упущенными деталями цепи управления.
Области применения подключения контакторов переменного тока
Шкафы управления двигателями
Контакторы переменного тока широко применяются в пусковых шкафах для насосов, вентиляторов, воздуходувок, конвейеров, компрессоров и станков. Схема подключения служит практической картой логики пуска, защиты от перегрузки, блокировок и доступа для обслуживания.
HVAC и инженерные системы зданий
В HVAC контакторы используются для компрессоров, вентиляторов конденсаторов, воздухообрабатывающих агрегатов, электрических нагревателей и комплектного оборудования. Схемы часто включают термостаты, реле давления, задержки времени и защитные отключения в цепи управления.
Промышленная автоматизация и технологическое оборудование
В промышленной автоматизации контакторы применяются там, где нужна надежная дискретная коммутация нагрузки. Они используются в шкафах управления, распределительных секциях, ветвях питания машин, системах отопления, водоочистке и технологическом оборудовании, где управляющий сигнал должен безопасно коммутировать более крупную нагрузку переменного тока.
Коммутация освещения и мощности
Контакторы также применяются для коммутации групп освещения, электрических нагревателей, конденсаторных батарей и других повторяющихся нагрузок переменного тока. Схема помогает согласовать логику коммутации, напряжение управления, выдержки времени и вспомогательную обратную связь состояния.
FAQ
Чем контактор переменного тока отличается от реле?
Контактор обычно предназначен для коммутации более мощных нагрузок, таких как двигатели, нагреватели и крупные цепи переменного тока, а реле часто используется для маломощных функций управления. Контакторы также часто поддерживают реле перегрузки и вспомогательные блоки в моторных сборках.
Что означают A1 и A2 на контакторе?
A1 и A2 — это клеммы катушки. Подача правильного номинального напряжения на эти клеммы включает контактор и изменяет состояние его главных и вспомогательных контактов.
Как обычно маркируются главные клеммы?
На многих устройствах IEC входная сторона маркируется 1L1, 3L2 и 5L3, а выходная — 2T1, 4T2 и 6T3. Всегда проверяйте точную маркировку устанавливаемого изделия.
Почему реле перегрузки подключают вместе с контактором?
Реле перегрузки защищает двигатель от длительного сверхтока. Его нормально закрытый вспомогательный контакт обычно включают в цепь катушки, чтобы при перегрузке катушка обесточивалась и двигатель останавливался.
Можно ли подключить контактор без схемы производителя?
Нет. Общие схемы помогают понять цепь, но реальная установка всегда должна следовать схеме производителя, номиналам устройства и требованиям действующих электротехнических норм.
