Коммунальный тоннель

Решение аварийной связи для проекта коммунального тоннеля в Сычуани

Коммунальный тоннель

Предыстория проекта

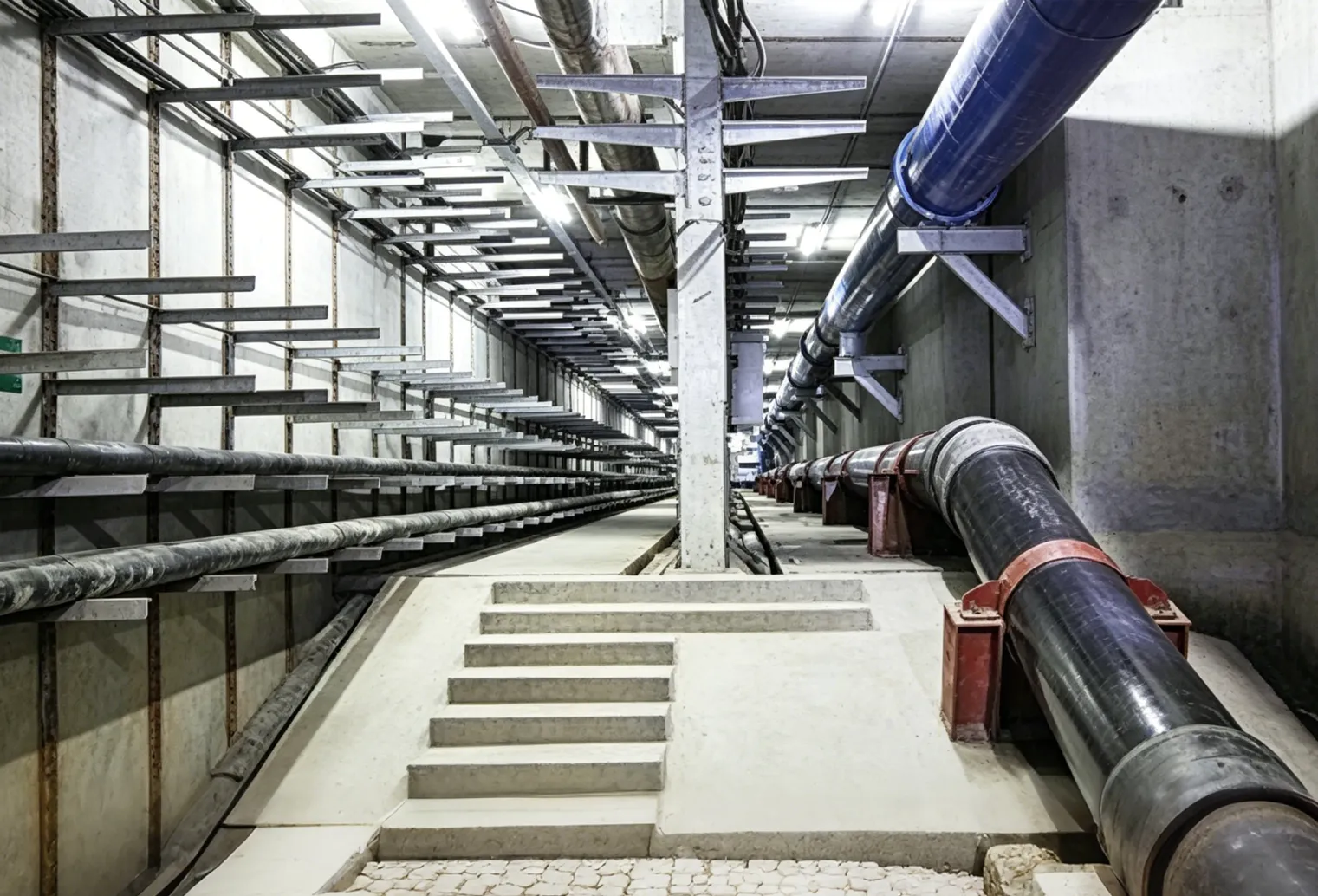

Этот коммунальный тоннель длиной 2,8 км в провинции Сычуань является важной подземной городской инфраструктурой. Закрытая и влажная среда создает зоны отсутствия связи, затрудняет координацию и повышает аварийные риски.

1. Предпосылки проекта

Один из подземных коммунальных тоннелей в Сычуани служит городским узлом инженерных сетей в центральной части города, общей длиной около 2,8 километра. Он выполнен по многосекционной схеме, включая энергетический отсек, отсек связи и интегрированный инженерный отсек, и несет критически важные городские сети: электроснабжение, телекоммуникации, водоснабжение и водоотведение, газ. Это “подземная линия жизни”, поддерживающая нормальную работу города.
Коммунальный тоннель проходит через крупные коммерческие районы и старую городскую застройку, где геологические условия сложны. Отсеки закрытые, с недостаточным освещением, повышенной влажностью и запыленностью; трубопроводы расположены плотно, а проходы для обслуживания узкие, что создает серьезные трудности для плановых обходов и аварийного реагирования.
В тоннеле требуется регулярная работа обслуживающего персонала. При утечках трубопроводов, отказах оборудования, блокировании людей или других авариях традиционные средства связи сталкиваются с сильным экранированием сигнала, многочисленными слепыми зонами и задержками команд. Это мешает эффективной координации между персоналом и центром управления, может привести к развитию инцидента и повлиять на нормальную работу города.

2. Анализ требований проекта

С учетом практических потребностей плановых обходов и аварийного реагирования в коммунальном тоннеле основные требования таковы:

  • Обеспечить полное голосовое покрытие по всей зоне тоннеля без слепых зон, поддерживая двустороннюю связь между переносными терминалами персонала, стационарными терминалами в тоннеле и центром управления, а также одновременную онлайн-работу нескольких бригад для координации действий.

  • Предоставить функции аварийной увязки и глубокую интеграцию с существующей пожарной сигнализацией, системой экологического мониторинга (температура, влажность, концентрация газа, скопление воды) и вентиляцией, чтобы после тревоги быстро запускалась полная цепочка аварийного реагирования.

  • Поддерживать конвергенцию нескольких сетей и совместимость с транкинговыми системами общественной безопасности и сетями операторов 4G/5G, обеспечивая межведомственную связь между центром управления, обслуживающим персоналом, пожарными службами и муниципальными органами.

  • Обеспечить точное позиционирование персонала и ключевого оборудования, чтобы во время аварий быстро находить заблокированных людей и точки отказа, повышая эффективность спасательных работ.

  • Оборудование должно подходить для тяжелых условий коммунального тоннеля: закрытые пространства, влажность, пыль и вибрация; иметь высокий уровень защиты и поддерживать длительную аварийную работу без внешнего электропитания, гарантируя непрерывность связи в экстремальных ситуациях.

  • Центр управления должен поддерживать визуальную диспетчеризацию, позволяя операторам видеть видео из тоннеля в реальном времени и выполнять связанную голосовую и видеодиспетчеризацию с персоналом на месте для наглядного понимания обстановки.

3. Общее проектирование системы

(1) Архитектура системы (четырехуровневая архитектура)

С учетом особенностей среды коммунального тоннеля используется четырехуровневая архитектура “центр управления + сеть передачи + полевые терминалы + аудиовизуальная увязка”. Такой подход сочетает стабильность, масштабируемость и адаптацию к сценарию, обеспечивая быстрое аварийное реагирование и полное покрытие.

Схема архитектуры системы аварийной связи для коммунального тоннеля в Сычуани

Уровень
Основное оборудование
Описание функций
Уровень центра управления
Ядро IP-вещания и интеркома Becke, сенсорная диспетчерская консоль, интегрированная видеоплатформа
Центральный узел управления системой, отвечающий за формирование команд, управление устройствами, межсистемную увязку и аудио/видеодиспетчеризацию для единого аварийного командования.
Уровень сети передачи
Промышленная кольцевая ВОЛС, базовые станции частной сети 5G, самоорганизующиеся Mesh-шлюзы
Формирует двойные резервированные каналы: волокно как основной канал, 5G и Mesh как резерв, обеспечивая отсутствие слепых зон и прерываний связи по всей галерее.
Уровень полевых терминалов
Телефоны аварийной помощи, SIP-громкоговорители, переносные интерком-терминалы, звуковые и световые сигнализаторы, терминалы позиционирования
Размещается в разных зонах тоннеля для выполнения диспетчерских команд и функций, таких как аварийный вызов одной кнопкой и двусторонний интерком, обеспечивая связь в реальном времени между местом и центром.
Уровень связанного управления
Интерфейсы пожарной сигнализации, модули экологического мониторинга, блоки управления вентиляцией, терминалы мониторинга трубопроводов
Автоматически запускает аварийные события и координирует работу разных типов оборудования, снижая ручное вмешательство и повышая эффективность реагирования.

(2) Ключевые технические решения

1. Технология конвергентной связи нескольких сетей

Промышленная кольцевая волоконно-оптическая сеть используется как магистраль для построения двойного резервированного кольца с временем самовосстановления ≤50 мс, обеспечивая стабильную передачу от терминалов. В каждом отсеке тоннеля разворачивается одна базовая станция частной сети, а распределенная антенно-фидерная система (DAS) обеспечивает полное покрытие 5G. Одновременно устанавливаются Mesh-шлюзы с автоматическим формированием сети при запуске одной кнопкой. При отказе основной сети система автоматически переключается и обеспечивает 72 часа непрерывной аварийной связи, эффективно решая проблему экранирования сигнала внутри тоннеля.

2. Механизм аварийной увязки

Когда устройства экологического мониторинга или пожарной сигнализации запускают тревогу, система быстро начинает реагирование: информация о тревоге, включая местоположение и тип события, отправляется в центр управления; в соответствующей зоне включаются звуковая/световая сигнализация и аварийное вещание с инструкциями по эвакуации; включаются вентиляция и аварийное освещение, закрываются изолирующие двери отсеков; информация одновременно передается пожарным, муниципальным и другим службам для согласованного реагирования.

3. Технология точного позиционирования

Используется гибридное позиционирование: в каждом отсеке тоннеля устанавливается базовая станция позиционирования. Персонал носит терминалы позиционирования, а ключевое оборудование оснащается модулями позиционирования, что обеспечивает низкую погрешность. Данные в реальном времени передаются на диспетчерскую консоль, где отображаются местоположения, траектории движения и распределение оборудования для быстрого планирования эвакуации и спасения.

4. Подробная конфигурация системы

Becke предоставляет интегрированное коммуникационное решение для коммунальных тоннелей, охватывающее как центральное диспетчерское оборудование в аппаратной, так и взрывозащищенные терминалы аварийной связи внутри тоннеля, обеспечивая единое управление интеркомом, вещанием, видеосвязью и полной записью.

(1) Оборудование центральной аппаратной

Название устройства
Модель
Количество
Основная функция
Ядро IP-вещания и интеркома
BK-RCS-U4000
2 единицы (основная и резервная)
Ядро системы с поддержкой регистрации 2000+ терминалов и основным/резервным резервированием для предотвращения единой точки отказа.
Сенсорная диспетчерская консоль
DSC-BD215S-IP
1 единица
Сенсорный экран 21,5 дюйма, объединяющий видеомониторинг, голосовую диспетчеризацию и другие функции для работы в одном интерфейсе.
Интегрированная видеоплатформа
BK-DVG108032P
1 единица
Поддерживает подключение 56 HD-камер, предпросмотр, воспроизведение и аудио/видеосвязку.
Сервер записи
BK-SIP8T
1 единица
Круглосуточная запись, хранилище 10 TB и поиск за 365 дней для удобного анализа аварий.

(2) Терминальные устройства внутри тоннеля

Тип устройства
Модель
Место установки
Ключевые особенности

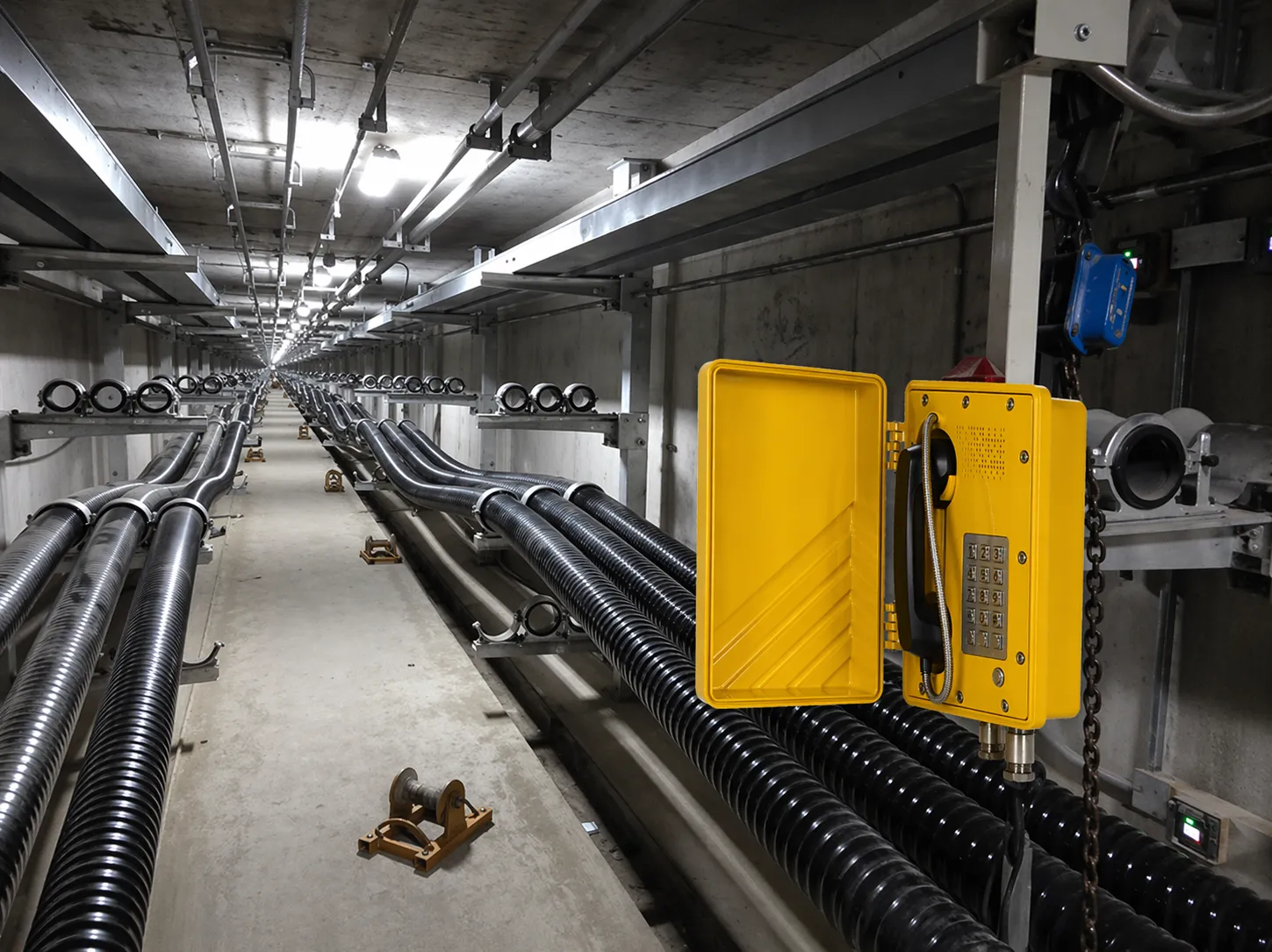

Телефон аварийной помощи
EX-BT27, EX-BH621
Каждые 200 метров вдоль проходов обслуживания
Защита IP66, вызов одной кнопкой, автоматическая передача адреса, подходит для влажной и пыльной среды.
Громкоговоритель вещания
SK Series
Каждые 100 метров на потолке тоннеля
Водонепроницаемый рупорный громкоговоритель, высокая мощность, зона покрытия 50 метров, четкое и слышимое вещание.
Звуковое и световое сигнальное устройство
Becke AL-200
Входы в отсеки и пересечения
Сигнал 120 dB, мигающие красно-синие огни, связь с вещанием для эвакуационных предупреждений.

5. Функции системы и результаты применения

(1) Реализация ключевых функций

Функциональный модуль
Результат реализации
Отзывы пользователей
Аварийная помощь одной кнопкой
В аварийной ситуации нажатие кнопки помощи соединяет с центром управления в течение 3 секунд и автоматически передает местоположение, обеспечивая быструю реакцию.
Персонал обслуживания: “Удобно запросить помощь и быстро связаться с центром, поэтому проще действовать при неожиданных ситуациях.”
Вещание по всей зоне
Поддерживается вещание по всей зоне или по отдельным зонам. Аварийные команды и уведомления четко охватывают весь тоннель, обеспечивая эффективную доставку информации.
Оператор тоннеля: “Передача команд очень эффективна и заметно улучшила аварийное реагирование.”
Координация нескольких сетей
Устраняет коммуникационные барьеры, позволяя устройствам разных ведомств соединяться и взаимодействовать, обеспечивая согласованное реагирование.
Аварийно-спасательная служба: “Межведомственная связь работает плавно, что позволяет быстро координировать и начинать спасательные работы.”
Точное позиционирование
Обеспечивает позиционирование персонала и оборудования в реальном времени, позволяя быстро определить заблокированных людей и точки отказа во время аварий и сократить время спасения.
Оператор тоннеля: “Позиционирование точное, и эффективность спасения значительно повысилась.”
Визуальная диспетчеризация
Диспетчерская консоль отображает видео в реальном времени и поддерживает видеодомофон с полем, давая операторам наглядное понимание ситуации и возможность точных команд.
Диспетчер: “Обстановка на месте видна сразу, диспетчеризация стала точнее и эффективнее.”
Аварийная увязка
После тревоги разные типы оборудования автоматически связываются, обеспечивая автоматизированное аварийное управление и снижая ручное вмешательство.
Оператор тоннеля: “Связанная реакция быстрая и эффективно предотвращает развитие инцидентов.”

(2) Практические результаты применения

После внедрения система полностью решила проблемы слепых зон связи и задержек команд в коммунальном тоннеле, обеспечив полное покрытие и согласованную межсистемную увязку. Во время плановых обходов персонал может связываться с центром управления в реальном времени и своевременно сообщать о состоянии трубопроводов. В аварийных сценариях система реагирует очень быстро и координирует соответствующие службы, снижая потери.
В процессе эксплуатации система успешно обработала несколько небольших аварий, включая незначительные утечки трубопроводов и случаи блокирования обслуживающего персонала. Все инциденты были быстро устранены без эскалации, что подтвердило стабильность и практическую ценность решения. Система обеспечивает надежную аварийную связь для безопасной эксплуатации тоннеля и хорошо подходит для сложной геологической и эксплуатационной среды проектов в Сычуани.
