Ранцевая базовая станция MEB92 SDR MANET — это портативный широкополосный узел связи для аварийно-спасательных работ, управления спасательными операциями, передачи данных с БПЛА, наружных инженерных работ, патрульных сетей и других полевых задач, где беспроводная инфраструктура может отсутствовать, быть неполной или требовать слишком много времени для развертывания.
Вместо работы только в качестве индивидуального пользовательского терминала MEB92-36 предназначен для участия в более широкой архитектуре MANET как переносной ретранслятор, временный узел связи или наземное сетевое устройство. Платформа программно-определяемого радио и децентрализованная многошаговая сеть позволяют совместимым устройствам обмениваться данными и пересылать трафик без традиционной фиксированной центральной базовой станции.
Это делает устройство подходящим для систем, в которых персонал, транспорт, БПЛА и временные ретрансляционные точки должны оставаться связанными в изменяющейся рабочей зоне. Совместимые узлы могут сформировать беспроводную сеть за считанные секунды, а доступные маршруты могут изменяться при перемещении узлов или изменении топологии.
Голос, оперативные данные, видео и информация о местоположении могут использовать одну широкополосную сеть MANET. В зависимости от архитектуры проекта MEB92-36 может быть не только простым радиоканалом «точка-точка», но и частью распределенной полевой системы связи.
MEB92-36 использует децентрализованную архитектуру MANET. Совместимые узлы не зависят от одной фиксированной центральной точки сети перед установлением связи. Участвующие устройства могут напрямую устанавливать соединения и участвовать в маршрутизации трафика через доступную беспроводную сеть.
Такая архитектура особенно полезна для временных и мобильных развертываний. Спасательная группа, полевой автомобиль, ретрансляционная позиция или совместимый воздушный узел могут добавляться в сеть по мере необходимости без перестройки всей структуры вокруг постоянной базовой станции.
В многошаговом развертывании не каждому устройству требуется прямой радиоканал до конечного пункта. Совместимые узлы могут участвовать в ретрансляции, передавая информацию через промежуточные узлы в соответствии с текущей топологией.
По мере изменения положения полевого оборудования могут изменяться и доступные маршруты сети. Это позволяет системе MANET адаптироваться к мобильной рабочей среде вместо зависимости от одного статического пути.
Практическая ценность такой схемы особенно заметна в распределенных полевых операциях. Узел ближе к командному автомобилю может пересылать информацию от удаленного узла, а при расширении зоны можно добавлять дополнительные ретрансляторы.
Сеть на одной частоте поддерживает до 64 узлов. В зависимости от условий совместимое оборудование может быть организовано в звездообразную, линейную, mesh- или гибридную динамическую топологию.
Линейная схема полезна, когда точки связи расположены вдоль маршрута или рабочего коридора, а более широкая mesh-сеть может поддерживать группы, распределенные в разных направлениях. Гибридные схемы подходят, когда полевые терминалы, ретрансляторы, наземные станции и воздушные узлы выполняют разные функции.
MEB92-36 можно переносить как ранцевый узел связи, когда функция ретрансляции или широкополосной сети должна перемещаться вместе с полевой группой. Это позволяет доставлять оборудование непосредственно в места без фиксированной инфраструктуры или с быстро меняющимися условиями.
Ранцевое использование особенно актуально, когда нужную позицию связи невозможно определить заранее. Персонал может перенести устройство в рабочую зону и развернуть узел в месте, выбранном по реальным условиям.
Устройство также поддерживает установку на штатив. После выбора подходящей позиции MEB92-36 может работать как временный стационарный узел, а не оставаться закрепленным на человеке.
Таким образом, одна платформа выполняет две роли: переносится как мобильное оборудование, а затем при необходимости устанавливается как временный ретранслятор или сетевой пункт в более стабильном месте.
Ретрансляция — одна из ключевых ролей MEB92-36 в многошаговой системе MANET. Несколько ретрансляционных узлов могут быть размещены по большой территории, когда прямая связь между всеми участниками невозможна.
Описание продукта также указывает режим наземной станции как поддерживаемую конфигурацию. Поэтому устройство может использоваться вместе с полевыми терминалами и другими совместимыми MANET-устройствами, а не только как персональное средство связи.
Воздушное развертывание на БПЛА также относится к поддерживаемым конфигурациям. В смешанной наземно-воздушной архитектуре совместимое воздушное и наземное оборудование может участвовать в общей сети MANET в соответствии с проектом связи.
Такая схема подходит для приложений, где воздушная платформа передает видео или другие IP-данные, а наземные узлы обеспечивают ретрансляцию, доступ в поле или подключение к командному оборудованию.
MEB92-36 поддерживает запуск одной кнопкой, сокращая количество операций, необходимых для ввода узла в работу в полевых условиях.
Питание обеспечивает съемный аккумулятор 12.6 V / 7 Ah. Поскольку аккумулятор снимается, его можно заменить при необходимости вместо постоянной зависимости от встроенного источника.
Техническая спецификация указывает примерно 6 часов времени ожидания. Этот показатель следует трактовать именно как время ожидания, а не как гарантированные шесть часов непрерывной передачи при полной нагрузке.
Стандартная рабочая частота составляет 1350–1450 MHz. Конфигурации между 350 MHz и 6 GHz могут настраиваться, также доступны опциональные режимы со скачкообразной перестройкой частоты.
Гибкость частот позволяет выбирать радиоконфигурацию в соответствии с развертываемой системой. Фактический диапазон должен определяться требованиями проекта и нормами использования спектра в месте развертывания.
MEB92-36 обеспечивает 2 W × 2 мощности передачи и два интерфейса антенн MESH. Эта двухканальная конфигурация формирует RF-основу для связи с совместимым оборудованием MANET.
При планировании реальной сети мощность передачи следует рассматривать вместе с конфигурацией антенн, рабочей частотой, полосой, рельефом и размещением узлов. Одной RF-мощности недостаточно для определения полезной дальности системы.
Поддерживаются значения 1.25, 2.5, 5, 10 и 20 MHz. Различные настройки дают проектировщикам возможность согласовать сеть с доступным спектром и необходимой пропускной способностью.
Развертывание, в основном передающее оперативные данные, может требовать иной полосы, чем система с несколькими видеопотоками, позиционированием и голосом одновременно. Поэтому ширина канала должна рассматриваться как часть общей конфигурации.
Поддерживаются BPSK, QPSK, 16QAM, 64QAM и 256QAM с адаптивной работой.
Наличие нескольких режимов позволяет радиосистеме работать в разных условиях передачи, не полагаясь на одну фиксированную модуляцию на протяжении всей операции.
Указанная пропускная способность достигает 50 Mbps при ширине канала 20 MHz. Чувствительность приемника указана как -103 dBm при 5 MHz.
Значение 50 Mbps описывает заявленную способность при указанной конфигурации. Оно не означает гарантированную прикладную скорость во всех развертываниях, поскольку реальная производительность зависит также от топологии, RF-условий, нагрузки и количества и положения узлов.
Доступная спецификация не приводит универсальной фиксированной дальности. Для продукта MANET практическое покрытие следует оценивать вместе с частотой, антеннами, рельефом, высотой узлов, размещением ретрансляторов и архитектурой всей сети.

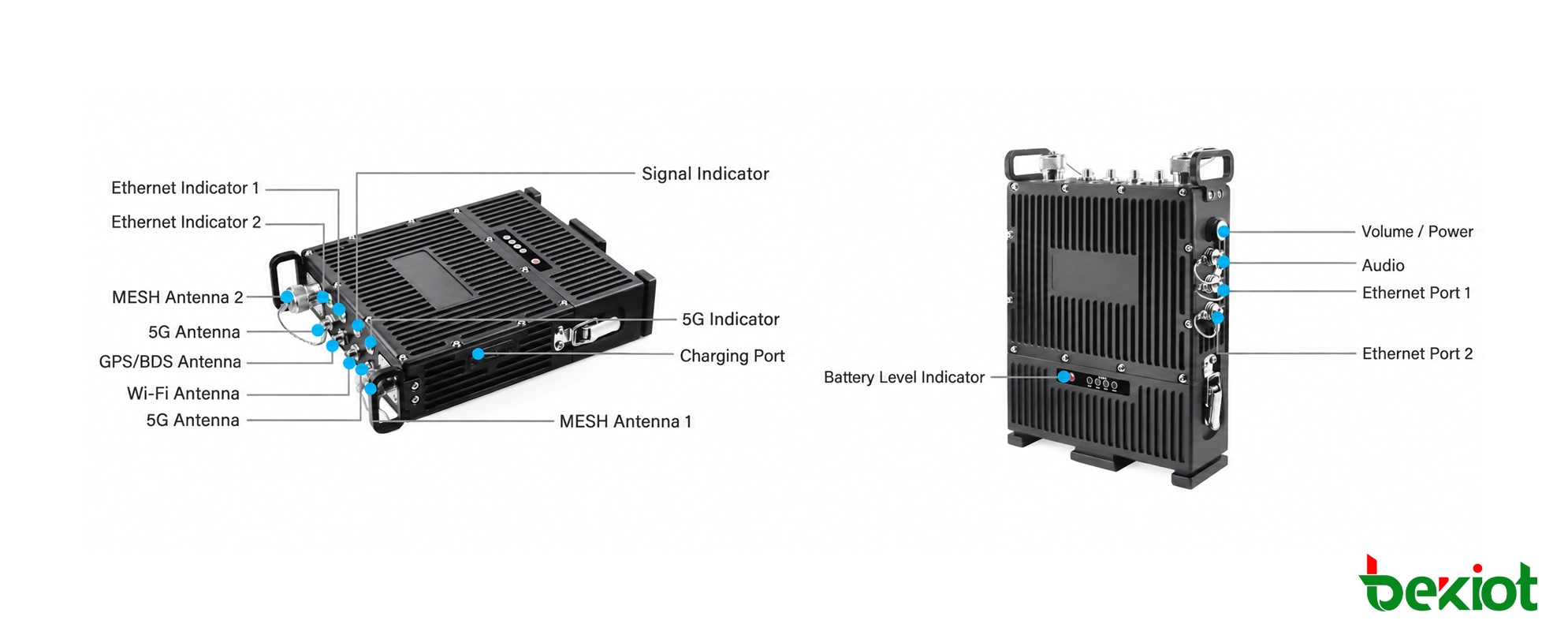

MEB92-36 предоставляет два разъема N-типа «мама» для антенн MESH, один SMA для GPS, два SMA для антенн 5G и один SMA для Wi-Fi.
Эти соединения показывают, что устройство предназначено для работы как часть более широкой коммуникационной среды, а не как изолированная радиостанция. Точная функция каждого подключения зависит от конфигурации всей системы.
Для проводного IP-подключения предусмотрено два интерфейса Ethernet 100 Mbps. Совместимое IP-оборудование может подключаться к узлу MANET в соответствии с архитектурой проекта.
В полевых развертываниях эти Ethernet-соединения могут использоваться как проводная сторона более широкого беспроводного транспортного пути. Это особенно актуально для камер, компьютеров, командного оборудования и других IP-устройств, обменивающихся данными через MANET.
Дополнительные интерфейсы включают аудиоподключение, слот SIM-карты, интерфейс зарядки и управление громкостью/питанием. В спецификации также указан один порт питания DC 24 V.
Вместе со съемным аккумулятором эти интерфейсы позволяют использовать продукт как в переносных развертываниях, так и в более крупных полевых системах в соответствии с проектом питания и подключения.
Индикаторы включают один MESH, два Ethernet и один 5G. Они обеспечивают визуальную информацию о состоянии основных сетевых подключений во время развертывания и эксплуатации.
Аварийная связь и управление спасательными работами относятся к основным областям применения MEB92-36. Если существующая инфраструктура недоступна или недостаточна, переносные узлы MANET можно доставить в зону происшествия и использовать для создания временной широкополосной сети.
Участвующие узлы могут распределяться между полевыми группами, ретрансляционными позициями и командными точками. Поскольку сеть поддерживает голос, данные, видео и позиционирование, несколько сервисов могут использовать одну инфраструктуру MANET.
Многошаговая сеть также применима к аварийно-спасательным операциям, где персонал распределен по изменяющейся среде.
Примеры включают высотные жилые здания, подземные парковки, крупные торговые комплексы и объекты метро. В этих условиях терминалы MANET, ретрансляторы и командные системы могут быть объединены в децентрализованную сеть аудио- и видеосвязи.
Роль ретрансляционного уровня особенно важна, когда группы разделены расстоянием или конструкциями и требуются дополнительные промежуточные узлы для соединения разных зон.
Передача видео и данных с БПЛА — еще одна область применения. Совместимое оборудование БПЛА может участвовать в MANET, содержащем наземные узлы и ретрансляторы.
В таких развертываниях беспроводная сеть передает видео и оперативные данные между воздушным и наземным оборудованием, пока другие узлы продолжают участвовать в маршрутизации и ретрансляции.
Наружные энергетические проекты и изыскания часто предполагают персонал и оборудование, распределенные по временным рабочим зонам. MEB92-36 может обеспечить переносной вариант сети там, где постоянная инфраструктура недоступна.
Возможность использовать ранцевую, штативную и ретрансляционную конфигурации дает командам гибкость при выборе позиции связи по реальным условиям площадки, а не по фиксированной схеме инфраструктуры.
Строительство частных сетей для городского патрулирования и обычные патрульные операции также являются целевыми применениями. Мобильные узлы связи могут формировать гибкую беспроводную сеть в распределенной зоне.
Децентрализованная архитектура подходит для этих задач, поскольку участвующие устройства не обязаны оставаться подключенными через один фиксированный центральный узел в течение всей операции.
Судовая передача и морское спасение также входят в примеры применения. Совместимое оборудование MANET может быть распределено по судам, БПЛА, вертолетам и другим узлам для создания многошаговой сети связи.
Точная архитектура зависит от морской среды, требуемого покрытия и участвующего оборудования, но основная роль MEB92-36 остается прежней: предоставлять портативный широкополосный узел, участвующий в маршрутизации и ретрансляции.

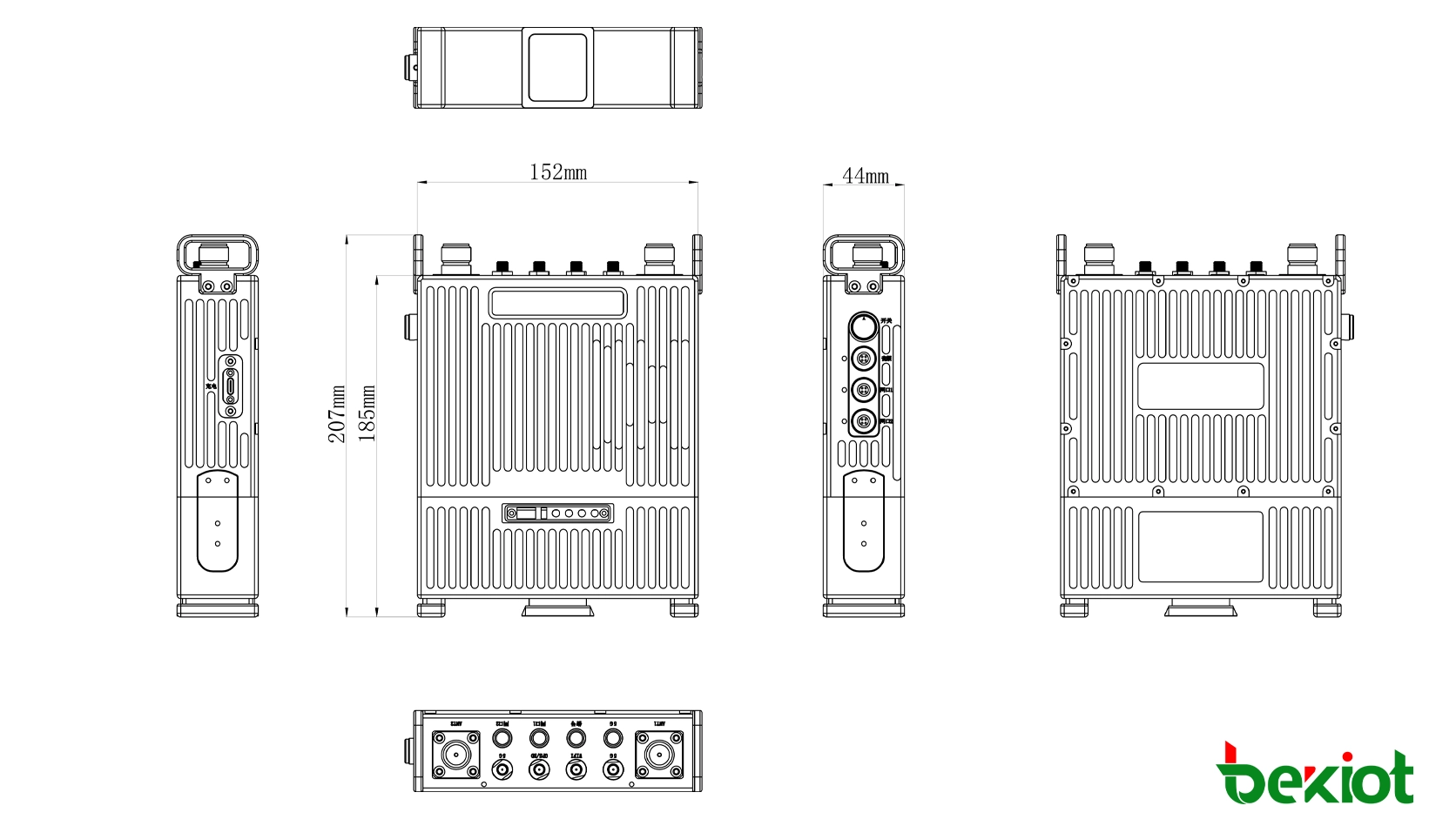

MEB92 имеет размеры примерно 207 × 152 × 44 mm без антенн и весит примерно 1.7 kg, также без антенн.
Компактный корпус и съемный аккумулятор позволяют носить устройство как ранцевый узел связи и одновременно поддерживают штативное, ретрансляционное и временное наземное развертывание.
Другие радиопараметры и интерфейсы, включая рабочую частоту, мощность передачи, ширину канала, пропускную способность, антенные подключения и Ethernet, описаны в соответствующих разделах выше, чтобы каждая спецификация оставалась связанной со своей реальной функцией и контекстом.
Нет. Доступная техническая спецификация указывает около шести часов как время ожидания. Это не следует представлять как гарантированные шесть часов непрерывной работы при полной нагрузке.
В доступных технических параметрах фиксированная дальность не приводится. Реальное покрытие зависит от рабочей частоты, конфигурации антенн, рельефа, размещения узлов и используемой в проекте ретрансляционной архитектуры.
В доступной спецификации продукта степень защиты IP не указана. Поэтому ее не следует заявлять без дополнительной проверенной документации производителя.
| Модель | MEB92 |
|---|---|
| Модель устройства | MEB92-36 |
| Тип продукта | Ранцевая базовая станция SDR MANET / Ранцевый ретранслятор |
| Архитектура радиосистемы | Программно-определяемое радио (SDR) |
| Стандартная частота | 1350–1450 MHz |
| Настраиваемая частота | 350 MHz–6 GHz, настраивается |
| Псевдослучайная перестройка частоты | Опция |
| Мощность передачи | 2 W × 2 |
| Ширина канала | 1.25 / 2.5 / 5 / 10 / 20 MHz, регулируется |
| Модуляция | BPSK / QPSK / 16QAM / 64QAM / 256QAM, адаптивная |
| Пропускная способность | 50 Mbps @ 20 MHz |
| Чувствительность приемника | -103 dBm @ 5 MHz |
| Емкость сети | До 64 узлов в сети на одной частоте |
| Топология сети | Звезда / Линейная / Mesh / Гибридная динамическая |
| Интерфейсы антенн MESH | 2 × разъем N-типа «мама» (N-K) |
| Интерфейс антенны GPS | 1 × SMA |
| Интерфейсы антенн 5G | 2 × SMA |
| Интерфейс антенны Wi-Fi | 1 × SMA |
| Порт питания | 1 × DC 24 V |
| Ethernet | 2 × 100 Mbps Ethernet |
| Интерфейс зарядки | 1 × порт зарядки |
| Управление | 1 × регулятор громкости / питания |
| Аудио | 1 × аудиоинтерфейс |
| SIM | 1 × слот для SIM-карты |
| Индикаторы состояния | MESH × 1 / Ethernet × 2 / 5G × 1 |
| Рабочая температура | -40°C до +55°C |
| Температура хранения | -40°C до +85°C |
| Рабочая влажность | 5%–95%, без конденсации |
| Вес | Около 1.7 kg, без антенн |
| Размеры | 207 × 152 × 44 mm, без антенн |
| Емкость аккумулятора | 12.6 V / 7 Ah |
| Рабочая температура аккумулятора | -10°C до +55°C |
| Указанное время ожидания | Около 6 часов |
| Среднее энергопотребление | 15 W |
| Пиковое энергопотребление | 22 W |
